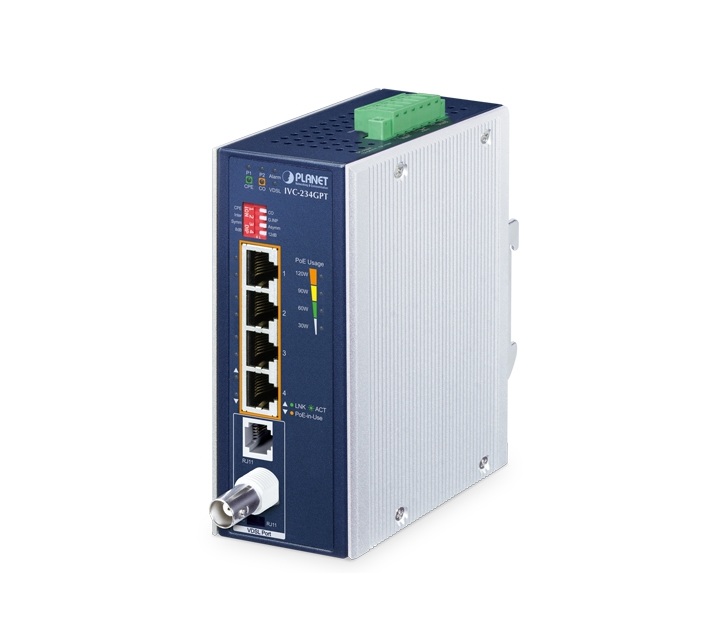

Bộ mở rộng VDSL2 PoE+ công nghiệp PLANET IVC-234GPT – 4 cổng Gigabit Ethernet RJ45 hỗ trợ PoE+ chuẩn IEEE 802.3at, 1 cổng RJ11 và 1 cổng BNC
PLANET IVC-234GPT là bộ mở rộng Ethernet công nghiệp tích hợp công nghệ VDSL2 và cấp nguồn PoE+, được thiết kế để truyền dữ liệu mạng qua hệ thống cáp đồng trục hoặc cáp điện thoại sẵn có. Thiết bị có 4 cổng Gigabit Ethernet RJ45 hỗ trợ PoE+ chuẩn IEEE 802.3at, 1 cổng RJ11 và 1 cổng BNC, giúp mở rộng kết nối mạng đến những vị trí xa mà không cần triển khai hoàn toàn hệ thống cáp mạng mới.
Bộ mở rộng VDSL2 PLANET IVC-234GPT hỗ trợ công nghệ VDSL2 Super Vector Profile 35b, cho phép truyền dữ liệu hai chiều với tốc độ lên đến 200Mbps đối xứng trong điều kiện phù hợp. Khi sử dụng theo cặp, thiết bị có thể mở rộng kết nối Ethernet điểm-điểm qua cáp điện thoại hoặc cáp đồng trục với khoảng cách lên đến 1,4km, tùy thuộc vào chất lượng cáp và điều kiện truyền dẫn.
Với khả năng cấp nguồn PoE+ cho tối đa 4 thiết bị, nguồn DC 12–54V, vỏ nhôm chuẩn IP30 và dải nhiệt độ hoạt động từ -40°C đến 75°C, PLANET IVC-234GPT phù hợp với hệ thống camera IP, mạng giám sát an ninh, tòa nhà, khu công nghiệp và các công trình cần tận dụng hạ tầng dây dẫn hiện có.
Mở rộng mạng Ethernet qua cáp đồng trục và cáp điện thoại
PLANET IVC-234GPT sử dụng công nghệ VDSL2 để truyền tín hiệu Ethernet qua cáp đồng trục hoặc cáp điện thoại hai lõi. Đây là giải pháp hữu ích cho những công trình đã có sẵn hệ thống cáp truyền hình RG59, RG6 hoặc đường dây điện thoại nhưng chưa có cáp mạng Ethernet tại các vị trí cần kết nối.
Thay vì phải tháo dỡ hạ tầng cũ và kéo mới cáp mạng trên toàn tuyến, người triển khai có thể tận dụng đường dây hiện có để mở rộng mạng LAN. Thiết bị chuyển đổi tín hiệu Ethernet sang dạng truyền dẫn VDSL2 trên tuyến cáp đồng, sau đó chuyển đổi trở lại Ethernet ở đầu bên kia.
Giải pháp này phù hợp với chung cư, khách sạn, trường học, bệnh viện, nhà xưởng và hệ thống camera giám sát tại những vị trí cách xa phòng điều khiển.
Để thiết lập đường truyền điểm-điểm, cần sử dụng hai thiết bị tương thích và cấu hình một thiết bị ở chế độ CO, thiết bị còn lại ở chế độ CPE. Khoảng cách truyền tối đa phụ thuộc vào loại cáp, chất lượng đường dây, nhiễu môi trường và tốc độ dữ liệu yêu cầu.
Công nghệ VDSL2 Profile 35b và G.vectoring
Bộ mở rộng Ethernet PLANET IVC-234GPT hỗ trợ VDSL2 theo các profile 17a, 30a và 35b, kết hợp công nghệ G.vectoring và G.INP để cải thiện hiệu suất truyền dữ liệu trên đường dây đồng.
Với chế độ truyền đối xứng, thiết bị hỗ trợ tốc độ downstream và upstream lên đến 200Mbps trong điều kiện vận hành phù hợp. Ở chế độ bất đối xứng, tốc độ có thể đạt tối đa 300Mbps chiều xuống và 100Mbps chiều lên trong điều kiện được nhà sản xuất quy định.
Các mức tốc độ trên là tốc độ đường truyền VDSL2 lý thuyết hoặc mức tối đa theo cấu hình và điều kiện phù hợp, không phải tốc độ được bảo đảm trên mọi tuyến cáp. Tốc độ thực tế sẽ thay đổi theo chiều dài đường dây, chất lượng lõi đồng, loại cáp, mức nhiễu và cấu hình truyền dẫn.
Nhờ hỗ trợ nhiều chế độ truyền, PLANET IVC-234GPT có thể được điều chỉnh để đáp ứng yêu cầu về băng thông và độ ổn định của từng hệ thống.
Bốn cổng Gigabit Ethernet tích hợp PoE+
PLANET IVC-234GPT được trang bị 4 cổng RJ45 10/100/1000BASE-T, hỗ trợ kết nối thiết bị mạng với tốc độ Gigabit. Các cổng này tích hợp chức năng cấp nguồn PoE+ theo chuẩn IEEE 802.3at và tương thích với thiết bị PoE theo chuẩn IEEE 802.3af.
Mỗi cổng hỗ trợ công suất PoE tối đa 30,8W theo thông số nhà sản xuất, phù hợp cấp nguồn cho camera IP, điểm truy cập WiFi, điện thoại VoIP và các thiết bị mạng tương thích.
Việc tích hợp PoE+ giúp truyền dữ liệu và cấp nguồn qua cùng một cáp Ethernet, giảm nhu cầu lắp đặt ổ điện hoặc bộ nguồn riêng tại từng vị trí thiết bị. Điều này đặc biệt hữu ích khi triển khai camera tại hành lang, tầng hầm, bãi đỗ xe, nhà xưởng hoặc các khu vực khó bố trí nguồn điện.
Thiết bị tự động nhận diện thiết bị PoE tương thích, góp phần hạn chế rủi ro do kết nối sai loại thiết bị. Công suất cấp nguồn thực tế phụ thuộc vào nguồn DC đầu vào và tổng ngân sách PoE khả dụng.
Tổng ngân sách PoE lên đến 120W
Bộ mở rộng VDSL2 công nghiệp PLANET IVC-234GPT hỗ trợ tổng ngân sách PoE thay đổi theo điện áp nguồn đầu vào:
- Nguồn 12V DC: tổng ngân sách PoE tối đa 60W.
- Nguồn 24V DC: tổng ngân sách PoE tối đa 100W.
- Nguồn 48–54V DC: tổng ngân sách PoE tối đa 120W.
Với tổng công suất PoE lên đến 120W khi sử dụng nguồn phù hợp, thiết bị có thể cấp nguồn cho nhiều camera IP hoặc thiết bị mạng trong cùng một khu vực. Khi thiết kế hệ thống, cần tính tổng công suất tiêu thụ của các thiết bị đầu cuối để lựa chọn nguồn đáp ứng yêu cầu.
PLANET IVC-234GPT hỗ trợ nguồn DC trong dải 12–54V và có cơ chế bảo vệ đảo cực. Thiết bị cũng hỗ trợ hai đầu vào nguồn nhằm tăng tính linh hoạt khi thiết kế nguồn dự phòng cho hệ thống công nghiệp.
Kết nối VDSL2 qua cổng RJ11 và BNC
PLANET IVC-234GPT tích hợp hai giao diện truyền dẫn VDSL2, gồm một cổng RJ11 và một cổng BNC. Cổng RJ11 sử dụng đường dây điện thoại xoắn đôi phù hợp, trong khi cổng BNC hỗ trợ truyền Ethernet qua cáp đồng trục 75 ohm.
Cổng RJ11 phù hợp tận dụng hệ thống dây điện thoại hiện có trong các tòa nhà, khách sạn, khu căn hộ và công trình thương mại. Cổng BNC cho phép tái sử dụng tuyến cáp đồng trục, đặc biệt hữu ích khi nâng cấp hệ thống camera analog lên camera IP.
Khoảng cách truyền dữ liệu tối đa qua cáp điện thoại hoặc cáp đồng trục có thể lên đến 1,4km theo thông số nhà sản xuất. Tuy nhiên, tốc độ dữ liệu sẽ giảm khi khoảng cách tăng và phụ thuộc vào chất lượng đường dây. Người triển khai cần khảo sát tuyến cáp trước khi xác định băng thông đáp ứng yêu cầu của hệ thống.
Tận dụng hạ tầng cáp cũ khi nâng cấp camera IP
Một ứng dụng quan trọng của PLANET IVC-234GPT là nâng cấp hệ thống giám sát analog lên camera IP mà không phải thay mới toàn bộ đường dây truyền dẫn.
Trong hệ thống cũ, cáp đồng trục thường được sử dụng để truyền tín hiệu từ camera analog về đầu ghi. Khi chuyển sang camera IP, người dùng có thể sử dụng cặp thiết bị IVC-234GPT để truyền dữ liệu Ethernet qua tuyến cáp đồng trục hiện có.
Tại đầu camera, 4 cổng Gigabit PoE+ hỗ trợ kết nối và cấp nguồn cho camera IP tương thích. Tại đầu trung tâm, thiết bị còn lại chuyển tín hiệu VDSL2 trở lại Ethernet để kết nối với switch mạng, đầu ghi NVR hoặc hệ thống giám sát.
Phương án này giúp giảm chi phí đi lại dây, hạn chế ảnh hưởng đến kết cấu công trình và rút ngắn thời gian thi công. Hiệu quả thực tế phụ thuộc vào chất lượng cáp hiện hữu và băng thông cần thiết của hệ thống camera.
Thiết kế công nghiệp IP30, hoạt động từ -40°C đến 75°C
PLANET IVC-234GPT sử dụng vỏ nhôm công nghiệp chuẩn IP30, phù hợp lắp đặt trong tủ điện, tủ mạng và các khu vực kỹ thuật. Thiết bị hỗ trợ lắp trên thanh DIN-rail, treo tường hoặc lắp bên cạnh theo phương án bố trí phù hợp.
Dải nhiệt độ hoạt động từ -40°C đến 75°C giúp thiết bị đáp ứng yêu cầu triển khai tại nhà máy, kho hàng, trạm giao thông và những môi trường có nhiệt độ biến động.
Sản phẩm hỗ trợ bảo vệ chống phóng tĩnh điện Ethernet 6kV theo thông số nhà sản xuất. Các đèn LED trạng thái nguồn, cảnh báo, VDSL2, kết nối Ethernet và PoE giúp kỹ thuật viên theo dõi tình trạng hoạt động, hỗ trợ kiểm tra và xử lý sự cố nhanh chóng.
Cấp bảo vệ IP30 không đồng nghĩa với khả năng chống nước. Khi triển khai ở khu vực ngoài trời hoặc nơi có độ ẩm cao, cần sử dụng tủ bảo vệ phù hợp.
Cấu hình linh hoạt với công tắc DIP
PLANET IVC-234GPT tích hợp công tắc DIP để lựa chọn chế độ truyền dẫn VDSL2 theo yêu cầu triển khai. Người dùng có thể cấu hình chế độ CO hoặc CPE, lựa chọn G.INP hoặc Interleaved, chọn profile truyền bất đối xứng hoặc đối xứng và điều chỉnh mức SNR mục tiêu 8dB hoặc 12dB.
Chế độ CO/CPE giúp thiết lập vai trò của từng thiết bị trong kết nối điểm-điểm. Các tùy chọn truyền dẫn cho phép cân đối giữa tốc độ dữ liệu, khả năng chống nhiễu và độ ổn định của đường dây.
Việc lựa chọn cấu hình phù hợp giúp tối ưu kết nối trên những tuyến cáp có chiều dài và chất lượng khác nhau. Khi triển khai thực tế, nên kiểm tra chất lượng đường truyền và thử nghiệm băng thông trước khi đưa hệ thống vào vận hành chính thức.
Hiệu năng chuyển mạch Ethernet và VLAN Transparency
Ngoài chức năng mở rộng Ethernet qua VDSL2, PLANET IVC-234GPT còn tích hợp khả năng chuyển mạch dữ liệu giữa các cổng mạng. Thiết bị sử dụng kiến trúc Store-and-Forward, hỗ trợ bảng địa chỉ MAC 1K và kích thước gói tin tối đa 1.522 byte.
Switch hỗ trợ tự động học địa chỉ MAC, tự động loại bỏ địa chỉ không còn hoạt động, kiểm soát broadcast storm và lọc các gói tin lỗi theo khả năng của thiết bị. Những tính năng này giúp tối ưu lưu lượng mạng và hạn chế ảnh hưởng của các gói dữ liệu không hợp lệ.
Tính năng VLAN Transparency theo chuẩn IEEE 802.1Q hỗ trợ chuyển tiếp các khung Ethernet có gắn thẻ VLAN, thuận tiện khi thiết bị được tích hợp vào hệ thống mạng đã phân chia VLAN.
Ứng dụng của bộ mở rộng VDSL2 PoE+ PLANET IVC-234GPT
Hệ thống camera IP: Tận dụng cáp đồng trục hoặc cáp điện thoại hiện có để truyền dữ liệu từ camera IP về trung tâm giám sát. Bốn cổng PoE+ hỗ trợ cấp nguồn cho camera tương thích.
Nâng cấp camera analog lên IP: Sử dụng đường cáp đồng trục sẵn có để triển khai camera IP, giảm nhu cầu thay mới toàn bộ hệ thống dây dẫn trong công trình.
Hệ thống mạng khách sạn và căn hộ: Tận dụng đường dây điện thoại hiện hữu để mở rộng Ethernet đến các phòng hoặc khu vực chưa có cáp mạng chuyên dụng.
Hệ thống giám sát nhà xưởng: Truyền dữ liệu qua các tuyến cáp đồng hiện có, kết hợp PoE+ để cấp nguồn cho camera và thiết bị mạng tại khu vực sản xuất.
Mạng LAN giữa các tòa nhà: Sử dụng cặp thiết bị để thiết lập kết nối điểm-điểm qua cáp điện thoại hoặc cáp đồng trục, với khoảng cách tối đa theo điều kiện đường truyền.
Hệ thống WiFi và bảng hiển thị thông tin: Mở rộng kết nối đến các điểm truy cập WiFi hoặc thiết bị hiển thị số có hỗ trợ PoE, phù hợp với những vị trí khó triển khai cáp Ethernet mới.
