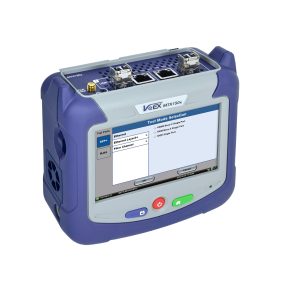

Máy đo kiểm tra Internet/ Ethernet Gigabit VeEX MTX150x Lite là giải pháp đo kiểm tra các dịch vụ Gigabit đa tốc độ từ 10 Mbps đến 10 Gbps trên giao diện cáp đồng và cáp quang và đánh giá Chất lượng Trải nghiệm (QoE) được tối ưu hóa (ứng dụng Lớp 4 trở lên). Thiết bị đo kiểm tra cầm tay chắc chắn, có đai cao su chống sốc và di động này giúp các kỹ thuật viên hiện trường cài đặt, xác minh, bảo trì và khắc phục sự cố các dịch vụ kết nối Ethernet tốc độ cao, Truy cập Internet tốc độ tới Gigabit và và các tốc độ cơ sở gói khác 2.5G/5G/10GBASE-T trên giao diện cáp đồng và cáp quang, cho mạng Doanh nghiệp và Dân dụng.
Thiết bị đo kiểm tra mạng IP-Ethernet đa năng VeEX MTX150x-LITE là công cụ lý tưởng test mạng cho quản trị viên mạng trong các công việc lắp đặt, kiểm tra băng thông đường truyền, kiểm tra lỗi và xử lý sự cố mạng Ethernet cáp quang cáp đồng tại các doanh nghiệp, bao gồm các chức năng chính:
- Hỗ trợ 1 giao diện điện RJ45: 100Mbps, 1000Mbps, 2.5GbE. Tùy chọn license nâng cấp cho giao diện 5GbE, 10GbE.
- Hỗ trợ 1 giao diện quang qua khe cắm SFP+: 100Mbps, 1000Mbps, 10GbE.
- Kiểm tra thông số mạng IP: IPv4 (Static, DHCP), IPv6 (Static, Auto) và kiểm tra PPPoE, VLAN, Ping, Trace Route.
- Kiểm tra cáp mạng CAT-5/CAT-6/ CAT-7/CAT-8 với các thông số: chiều dài, ngắn mạch, hở mạch.
- Kiểm tra PoE: có PoE hay không, điện áp.
- Kiểm tra hiệu suất truy cập Gigabit Ethernet: TCP/UDP (kiểm tra hiệu suất mạng TCP hoặc UDP).
- Kiểm tra tốc độ truy cập/tải file HTTP/FTP (tốc độ hướng lên và hướng xuống máy chủ).
- Kiểm tra trải nghiệm sử dụng (QoE): Speedtest (kiểm tra tốc độ truy cập Internet), Web-brower: truy cập trực tiếp website.
- Báo cáo kết quả đo chuyên nghiệp: Phần mềm báo cáo phân tích kết quả đo kiểm chuyên nghiệp tương thích máy tính Windows, có thể truy xuất báo cáo PDF, HTML, CSV.
Tính năng chính thiết bị đo kiểm tra MTX150x Lite Gigabit Ethernet/Internet VeEX
- Là thiết bị đo kiểm tra toàn diện có thiết kế nhỏ gọn nhất và mạnh nhất với đầy đủ các phép đo dịch vụ QoS, QoE, hỗ trợ giao diện cáp đồng RJ45 1G/2.5G/5G/10GBASE-T và cáp quang 1G/10GBASE-X trên thị trường.
- Kiểm tra cáp đồng chuẩn CAT6/7 và PoE.
- Vận hành độc lập với màn hình cảm ứng kích thước lớn LCD màu 5 inch.
- Tối ưu hóa cho các kỹ thuật viên hiện trường cài đặt, xác minh, xử lý sự cố và bảo trì Dịch vụ Internet của Carrier Ethernet, Doanh nghiệp và Gigabit Dân dụng.
- Có thể tối ưu hóa với cấu hình đo kiểm căn bản Gigabit, có thể nâng cấp 2.5G, 5G or 10GBASE-T bất kì khi nào cần bằng license.
- Truy cập và điều khiển từ xa thông qua Trình duyệt web, máy khách VNC® và phần mềm ReVeal PC.
- Hỗ trợ kết nối máy đo kiểm tra cục bộ toàn diện qua giao diện USB micro-B và các giao diện không dây WiFi và Bluetooth® tích hợp tùy chọn; USB-A và 10/100BASE-T cũng có sẵn qua cáp OTG tiêu chuẩn (qua bộ chuyển đổi LAN-USB).
- Cấu hình và ngưỡng kiểm tra do người dùng xác định cho phép cung cấp dịch vụ nhanh chóng, hiệu quả và nhất quán.
- Chuyển kết quả kiểm tra nhanh chóng và hiệu quả sang thẻ nhớ USB.
- Khởi động nhanh – sẵn sàng thử nghiệm trong vòng chưa đầy 60 giây.
- Tích hợp pin Li-ion dung lượng lớn (có thể tháo rời) cho các phép đo thử nghiệm trên hiện trường.
Các phép đo kiểm chính máy đo kiểm tra Internet/ Ethernet Gigabit VeEX MTX150x Lite
- V-TEST Throughput Test Supports VeEX Mode and Speedtest Powered™ Mode based on Ookla® technology
- V-PERF, support of RFC6349
- SFP+ test interface for 100/1000BASE-X and 10GBASE-R
- Giao diện cáp đồng: Built-in RJ45 test with PHY for 10/100/1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T
- Automatic IP acquisition via DHCP
- Fast boot-up time, ready to test in less than 60 seconds
- PoE detection
- CAT X Cable Checker (Cat 6a/7)
Ethernet
- IPv4/IPv6 and PPPoE, DHCP and static IP
- Ping, trace route, Packet Capture (PCAP) and built-in Wireshark decoding
- Complete Layer 4+ test suite: V-TEST (Ookla® Speedtest®), V-PERF (RFC6349), V-FTP upload & download tests
Các tính năng đo kiểm tra mạng LAN – Ethernet

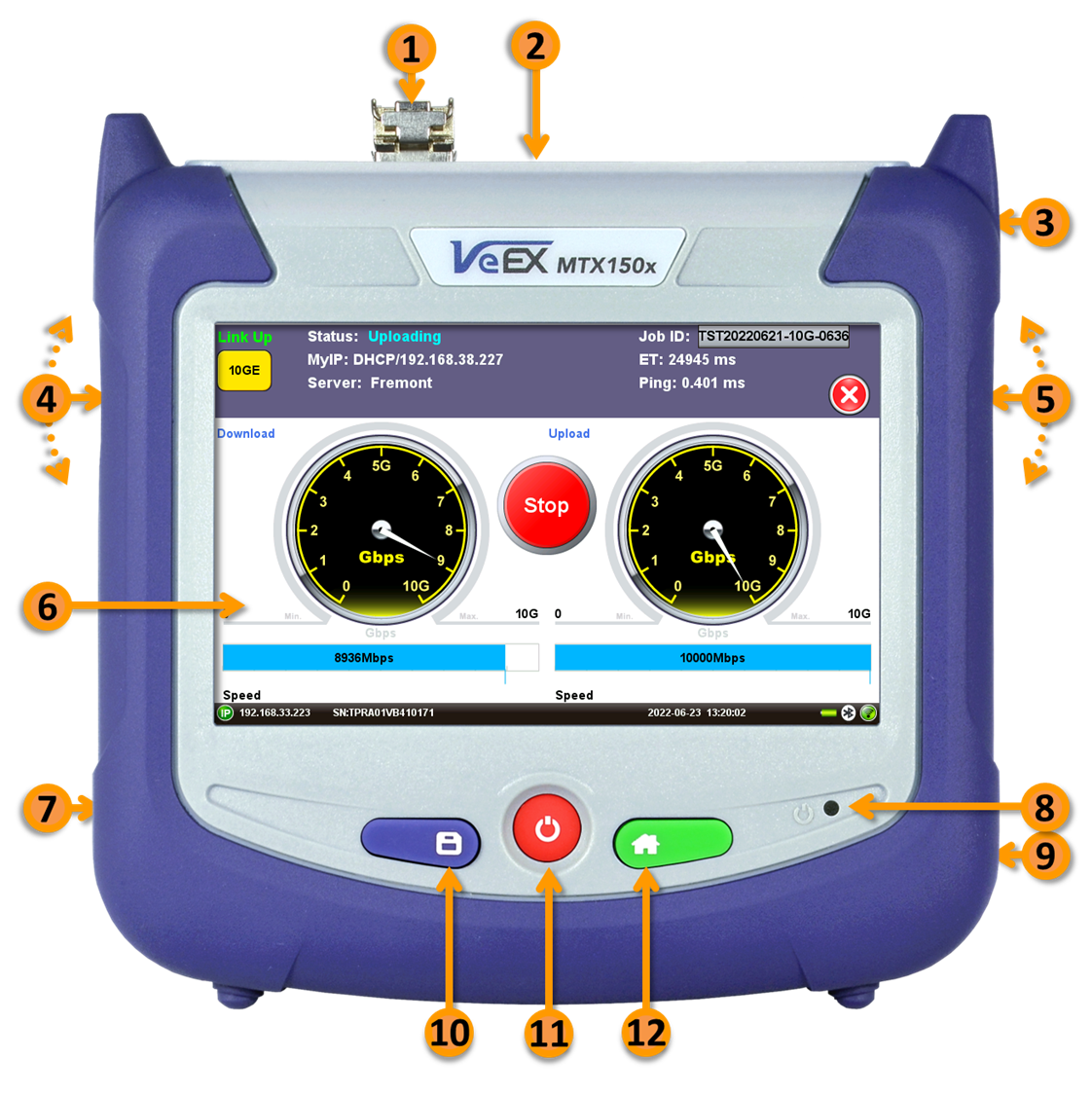

Các nút điều khiển và đèn báo hiển thị trên máy đo
- Cổng kiểm tra quang (SFP+): Khe cắm cho các bộ thu phát Ethernet 100BASE-FX và 1/10GBASE-X.
- Cổng kiểm tra UTP (RJ45): Ethernet 10/100/1000BASE-T, 2.5/5/10GBASE-T (Sử dụng các dây nhảy (patch cord) UTP loại Cat 6a hoặc Cat 7 đã được chứng nhận cho tốc độ đường truyền trên 1 Gbit/s.)
- Bút cảm ứng (sử dụng khi cần điều khiển màn hình cảm ứng với độ chính xác cao hơn).
- Nút gạt bên trái. Chức năng của nút này tùy thuộc vào từng ứng dụng cụ thể (ví dụ: nhấn để mở rộng thanh menu bên trái, cuộn sang trái/phải, v.v.).
- Nút gạt bên phải. Chức năng của nút này tùy thuộc vào từng ứng dụng cụ thể (ví dụ: nhấn để mở rộng thanh menu bên phải, cuộn lên/xuống, chụp ảnh màn hình, v.v.).
- Màn hình cảm ứng LCD.
- Cổng nguồn DC (chỉ sử dụng bộ sạc AC/DC do VeEX cung cấp).
- Đèn LED báo nguồn.
- Cổng USB Micro-B. Sử dụng cáp và bộ chuyển đổi USB OTG cho các thiết bị như ổ lưu trữ USB-A, bộ chuyển đổi Ethernet, thiết bị soi sợi quang (Fiber Scope), máy đo công suất quang, máy OTDR, v.v.
- Nút Lưu (nhấn để lưu kết quả kiểm tra hiện tại).
- Nút Bật/Tắt nguồn.
- Nút Home (nhấn để quay lại menu chính). Nhấn và giữ trong khoảng ba giây để chuyển thiết bị kiểm tra sang chế độ ngủ (khi không thực hiện kiểm tra).

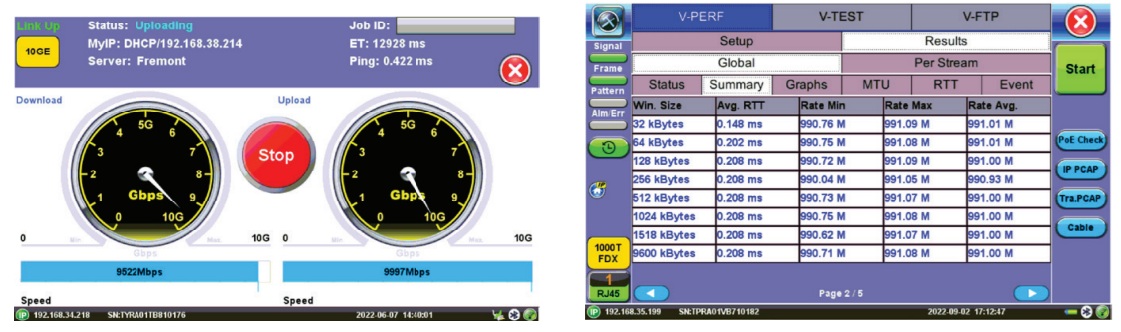

Đo kiểm tra tốc độ mạng LAN và Internet
Một nguyên nhân phổ biến dẫn đến khiếu nại của khách hàng là tốc độ truyền tải tệp tin không đạt mức thông lượng đã được cam kết trong Thỏa thuận Mức độ Dịch vụ (SLA). Mặc dù hiệu suất của các ứng dụng TCP chịu ảnh hưởng bởi nhiều yếu tố, bao gồm phần cứng, hệ điều hành và các thiết lập (như kích thước cửa sổ TCP) của khách hàng, các nhà cung cấp dịch vụ vẫn cần chứng minh việc tuân thủ SLA thông qua các công cụ kiểm thử dựa trên phần cứng. Các công cụ này phải có khả năng hiển thị hiệu suất TCP tối đa một cách độc lập với những hạn chế của hệ điều hành hay máy chủ, đồng thời cung cấp kết quả đáng tin cậy và có thể tái lập.
Tính năng V-TEST đánh giá hiệu suất giao thức TCP/HTTP của mạng bằng cách thực hiện kiểm tra với máy chủ HTTP V-TEST hoặc Ookla® Speedtest®. Nó có khả năng kiểm tra đạt tới tốc độ đường truyền tối đa, tùy thuộc vào thông số kỹ thuật và giới hạn của máy chủ. Các chỉ số chính như thời gian kết nối với máy chủ, thời gian truyền dữ liệu, tốc độ thông lượng đường truyền và tốc độ thông lượng giao thức sẽ được báo cáo trong quá trình kiểm tra.

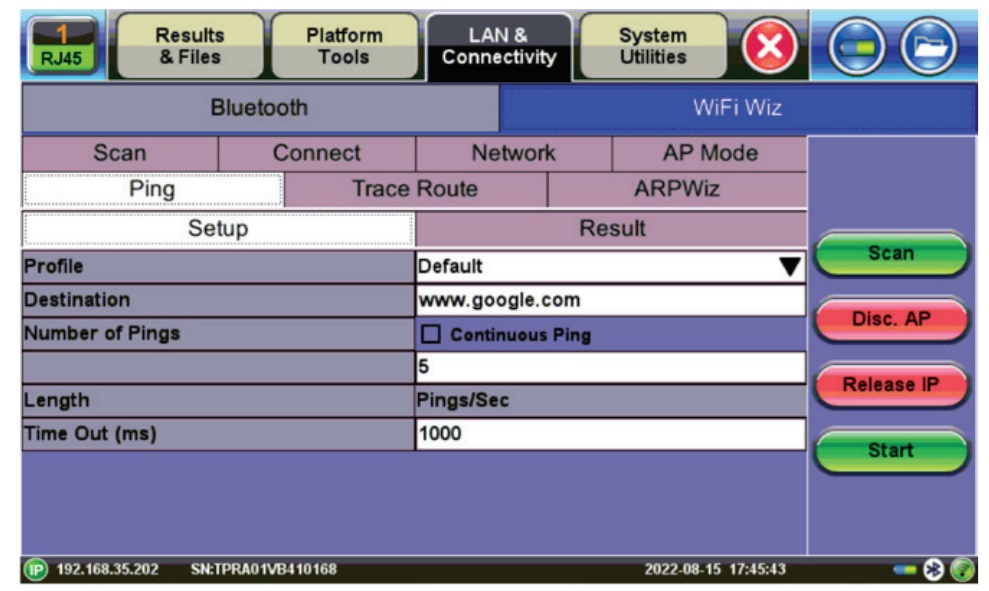

Đo kiểm tra thông số IP
Cung cấp khả năng kết nối Ethernet và Internet cơ bản cho thiết bị đo, cũng như các công cụ khắc phục sự cố kết nối cho các cổng kiểm tra Ethernet (100/1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T, 100FX/1000BASE-X, 10GBASE-R) và cổng quản lý (10/100BaseT).

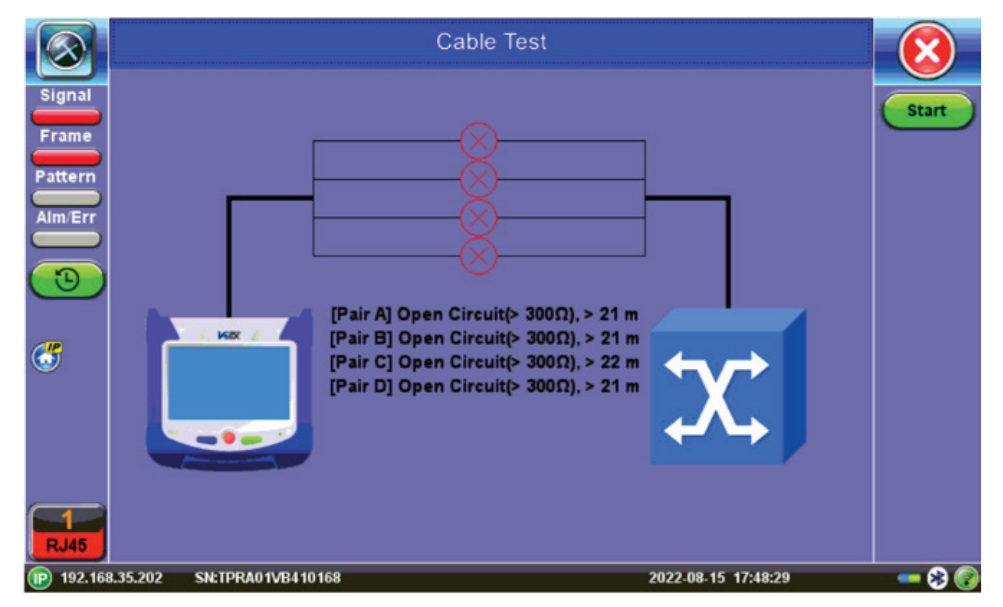

Chức năng đo kiểm tra dây cáp đồng UTP CATx (CAT-6/CAT6A/CAT7)
Thiết bị kiểm tra cáp CAT X thực hiện kiểm tra khoảng cách của cáp Ethernet (Cat 6a/7) tại cổng đo kiểm tra Ethernet RJ45.
Kiểm tra PoE
Xác định sự hiện diện của nguồn điện qua Ethernet (PoE) trên đường truyền hoặc thiết bị đang được kiểm tra (DUT).
Chức năng kiểm tra Power over Ethernet hỗ trợ mô phỏng thiết bị nhận nguồn (Powered Device) và cho phép kỹ thuật viên xác định các cặp dây được sử dụng.

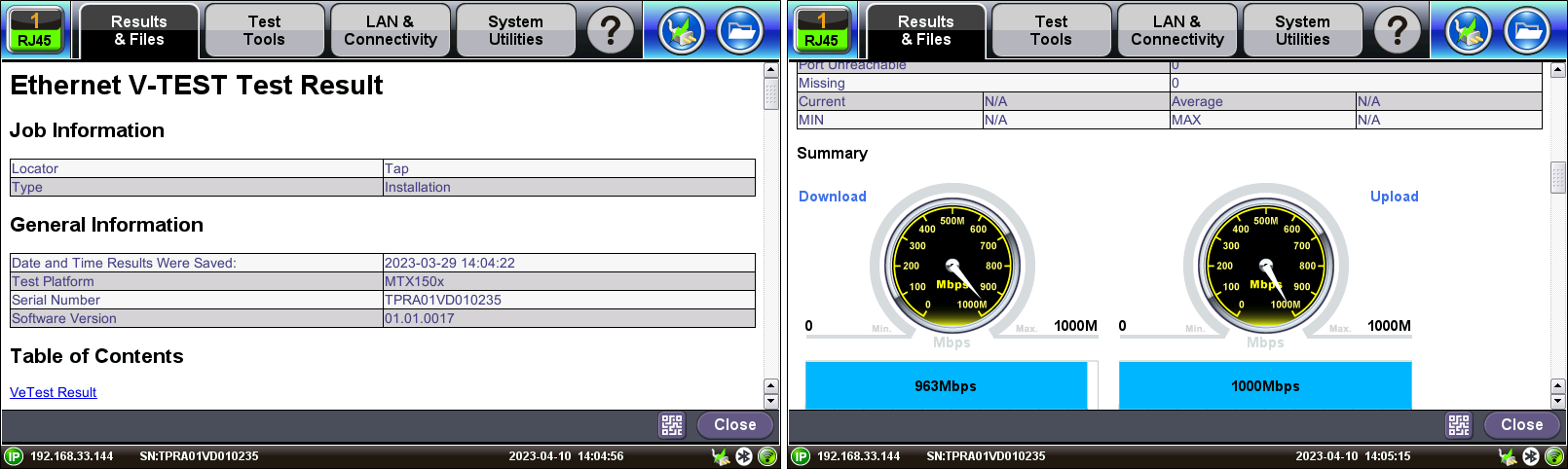

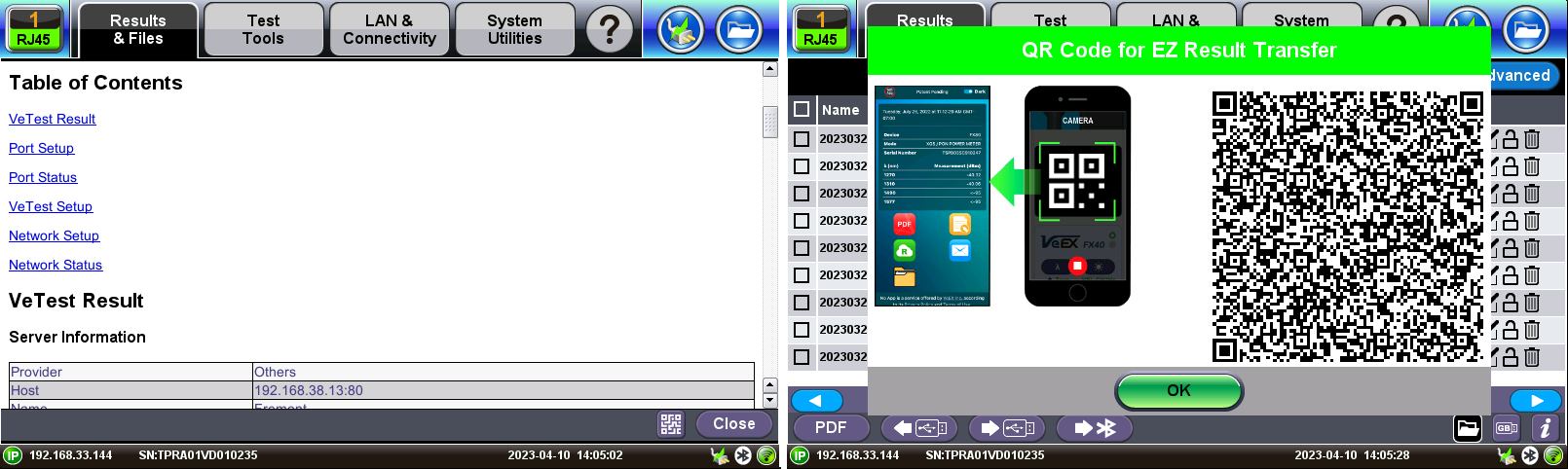

Báo cáo kết quả đo kiểm mạng LAN và Internet
