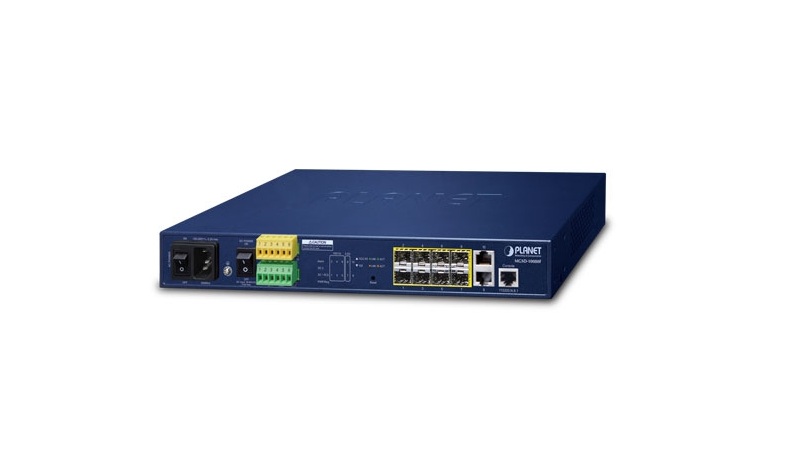

Switch Metro Ethernet Layer 2+ PLANET MGSD-10080F – 6 khe cắm SFP 100/1000Mbps, 2 khe cắm SFP 100/1000/2500Mbps và 2 cổng Gigabit Ethernet RJ45
Switch quang quản lý PLANET MGSD-10080F là thiết bị chuyển mạch Metro Ethernet Layer 2+ được thiết kế cho hệ thống mạng doanh nghiệp, nhà cung cấp dịch vụ viễn thông, trường học, khu công nghiệp và hạ tầng truyền dẫn cáp quang. Thiết bị kết hợp các cổng quang SFP với cổng Ethernet Gigabit RJ45, hỗ trợ kết nối linh hoạt giữa các điểm mạng và mở rộng hạ tầng mạng đường dài.
PLANET MGSD-10080F tích hợp nhiều chức năng quản lý mạng như VLAN, QoS, Link Aggregation, Spanning Tree và Ethernet Ring Protection Switching (ERPS). Những tính năng này giúp quản trị viên phân chia lưu lượng, tối ưu băng thông và xây dựng hệ thống mạng có khả năng dự phòng.
Tổng quan về switch quang PLANET MGSD-10080F
PLANET MGSD-10080F thuộc dòng switch Metro Ethernet quản lý được, hướng đến các hệ thống cần truyền tải dữ liệu qua cáp quang và kiểm soát hoạt động mạng tập trung. Thiết bị có thiết kế nhỏ gọn, hỗ trợ lắp đặt trên bàn hoặc trong tủ rack, phù hợp với nhiều mô hình triển khai mạng.
Theo phiên bản sản phẩm MGSD-10080F V2, thiết bị được trang bị 6 khe cắm SFP 100/1000Mbps, 2 khe cắm SFP 100/1000/2500Mbps và 2 cổng Gigabit Ethernet RJ45. Cấu hình này cho phép kết nối các thiết bị mạng bằng cáp quang hoặc cáp đồng, đồng thời hỗ trợ nâng cấp đường truyền lên 2,5Gbps tại các cổng SFP tương thích.
Kết nối cáp quang linh hoạt với các cổng SFP
Các khe cắm SFP giúp PLANET MGSD-10080F kết nối với hạ tầng cáp quang thông qua module phù hợp. Tùy loại module, thiết bị có thể sử dụng kết nối quang đa mode hoặc đơn mode để đáp ứng khoảng cách truyền dẫn và điều kiện triển khai thực tế.
Sáu khe SFP hỗ trợ tốc độ 100Mbps hoặc 1Gbps, phù hợp với kết nối giữa các switch, các tòa nhà hoặc các điểm mạng phân tán. Hai khe SFP tốc độ 2,5Gbps hỗ trợ mở rộng băng thông cho những kết nối có nhu cầu truyền dữ liệu cao hơn, với điều kiện module quang và thiết bị đầu cuối tương thích.
Hai cổng Gigabit Ethernet RJ45 cho phép kết nối trực tiếp với máy tính, router, switch hoặc thiết bị mạng sử dụng cáp đồng. Sự kết hợp giữa cổng quang và cổng đồng giúp đơn giản hóa việc tích hợp thiết bị vào hệ thống mạng hiện có.
Băng thông chuyển mạch đáp ứng nhu cầu truyền dữ liệu
PLANET MGSD-10080F V2 có băng thông chuyển mạch 26Gbps và tốc độ chuyển tiếp đạt khoảng 19,3 triệu gói tin mỗi giây với gói tin 64 byte. Kiến trúc chuyển mạch Store-and-Forward giúp kiểm tra gói tin trước khi chuyển tiếp, hỗ trợ loại bỏ các gói lỗi và tối ưu hoạt động truyền dữ liệu.
Thiết bị còn hỗ trợ Jumbo Frame lên đến 9KB, phù hợp với những ứng dụng cần truyền các gói dữ liệu lớn trong mạng nội bộ. Khả năng kiểm soát băng thông theo cổng giúp quản trị viên phân bổ tài nguyên mạng và hạn chế tình trạng một kết nối chiếm dụng quá nhiều băng thông.
Quản lý VLAN và phân chia mạng linh hoạt
Switch PLANET MGSD-10080F hỗ trợ nhiều chức năng VLAN, cho phép chia một hạ tầng mạng vật lý thành các mạng logic độc lập. Việc phân chia VLAN giúp tổ chức hệ thống theo phòng ban, dịch vụ hoặc nhóm thiết bị, đồng thời hỗ trợ kiểm soát lưu lượng giữa các phân đoạn mạng.
Các tính năng VLAN tiêu biểu gồm:
- IEEE 802.1Q Tagged VLAN.
- Q-in-Q theo IEEE 802.1ad, phù hợp với một số mô hình Metro Ethernet.
- MAC-based VLAN và Protocol-based VLAN.
- IP Subnet-based VLAN.
- Voice VLAN dành cho lưu lượng thoại IP.
- Private VLAN Edge và Port Isolation.
- VLAN Translation và GVRP.
- Hỗ trợ tối đa 4.000 nhóm VLAN trong phạm vi 4.094 VLAN ID.
Nhờ các chức năng này, PLANET MGSD-10080F có thể được sử dụng trong mạng doanh nghiệp nhiều VLAN hoặc hệ thống truyền dẫn cần phân tách lưu lượng của nhiều nhóm người dùng.
Tối ưu lưu lượng với QoS và Link Aggregation
Chức năng Quality of Service (QoS) hỗ trợ phân loại lưu lượng và thiết lập mức ưu tiên cho các ứng dụng quan trọng. Thiết bị hỗ trợ 8 mức ưu tiên, có thể phân loại theo cổng, IEEE 802.1p, VLAN tag và trường DSCP/TOS trong gói IP. Các chính sách Strict Priority và Weighted Round Robin giúp điều phối lưu lượng theo yêu cầu của hệ thống.
Link Aggregation hỗ trợ LACP theo IEEE 802.3ad và Static Trunk. Quản trị viên có thể gộp nhiều kết nối vật lý thành một nhóm liên kết logic để tăng tổng băng thông và cải thiện khả năng dự phòng giữa các thiết bị mạng.
Thiết bị còn hỗ trợ giới hạn băng thông theo từng cổng, giúp kiểm soát tốc độ truyền dữ liệu và phân bổ tài nguyên mạng phù hợp với từng dịch vụ.
Tăng độ tin cậy với giao thức dự phòng mạng
PLANET MGSD-10080F hỗ trợ STP, RSTP và MSTP nhằm hạn chế vòng lặp lớp 2 trong hệ thống có nhiều switch và đường kết nối dự phòng. Các giao thức này giúp duy trì cấu trúc mạng ổn định khi có nhiều đường liên kết giữa các thiết bị.
Bên cạnh đó, ERPS theo tiêu chuẩn ITU-T G.8032 hỗ trợ xây dựng mạng Ethernet dạng vòng. Khi một liên kết gặp sự cố, cơ chế bảo vệ vòng có thể chuyển lưu lượng sang đường truyền còn hoạt động theo cấu hình triển khai, giúp giảm thời gian gián đoạn dịch vụ.
Thiết bị cũng hỗ trợ Loop Protection và các cơ chế giám sát liên kết nhằm giúp quản trị viên phát hiện, xử lý những vấn đề ảnh hưởng đến hoạt động của mạng.
Bảo mật mạng và kiểm soát truy cập
Switch PLANET MGSD-10080F tích hợp nhiều chức năng bảo mật để kiểm soát người dùng và lưu lượng trong hệ thống mạng. ACL dựa trên địa chỉ IP và MAC cho phép thiết lập quy tắc kiểm soát lưu lượng theo chính sách quản trị.
Các tính năng bảo mật còn bao gồm xác thực IEEE 802.1X, hỗ trợ RADIUS và TACACS+, DHCP Snooping, Dynamic ARP Inspection và IP Source Guard. Những cơ chế này giúp hạn chế truy cập trái phép, lọc thông điệp DHCP không đáng tin cậy và giảm nguy cơ giả mạo địa chỉ IP hoặc ARP.
Thiết bị hỗ trợ các giao thức quản trị an toàn như SSHv2, TLS và SNMPv3, góp phần bảo vệ quá trình cấu hình và giám sát thiết bị từ xa.
Giám sát hệ thống và quản trị từ xa
PLANET MGSD-10080F hỗ trợ quản lý qua giao diện Web, CLI và SNMP, giúp quản trị viên cấu hình cổng mạng, theo dõi trạng thái kết nối và kiểm tra hoạt động của switch. Cổng console RJ45 hỗ trợ thiết lập và xử lý sự cố khi cần truy cập trực tiếp vào thiết bị.
Các chức năng giám sát như Port Mirroring, LLDP, LLDP-MED, RMON, Syslog và cảnh báo SNMP hỗ trợ phân tích lưu lượng, nhận biết trạng thái liên kết và xử lý các vấn đề phát sinh trong mạng. Tính năng SFP-DDM cho phép theo dõi thông số chẩn đoán của module quang tương thích.
Thiết bị hỗ trợ quản lý IPv4/IPv6 và các chức năng duy trì hệ thống như sao lưu cấu hình, cập nhật firmware, đồng bộ thời gian và phân quyền quản trị.
Hỗ trợ DI/DO và cảnh báo sự cố
PLANET MGSD-10080F được trang bị 2 đầu vào số (DI) và 2 đầu ra số (DO), hỗ trợ tích hợp cảm biến hoặc thiết bị cảnh báo bên ngoài theo yêu cầu triển khai. Thông tin cảnh báo có thể được chuyển lên hệ thống quản lý mạng thông qua SNMP trap.
Ngõ ra relay cảnh báo hỗ trợ thông báo các sự kiện như lỗi nguồn hoặc lỗi cổng theo cấu hình. Những chức năng này hữu ích trong hệ thống mạng viễn thông, phòng máy và các điểm mạng cần giám sát trạng thái thiết bị.
Thiết bị còn hỗ trợ IEEE 1588v2 PTP ở chế độ Transparent Clock, phục vụ các ứng dụng cần đồng bộ thời gian chính xác khi hệ thống và thiết bị đầu cuối tương thích.
Nguồn điện dự phòng và thiết kế lắp đặt
PLANET MGSD-10080F hỗ trợ nguồn AC 100–240V và nguồn DC trong dải 36–60V theo thông số của phiên bản V2. Cấu hình nguồn dự phòng giúp tăng khả năng duy trì hoạt động khi một nguồn cấp gặp sự cố, phù hợp với các hệ thống mạng yêu cầu độ sẵn sàng cao.
Thiết bị có thiết kế không quạt, giảm tiếng ồn và hạn chế các bộ phận chuyển động. Vỏ máy chắc chắn, thiết kế truy cập cổng từ mặt trước giúp thuận tiện đấu nối và bảo trì trong tủ mạng.
Với nguồn DC và điều kiện triển khai phù hợp, thiết bị hỗ trợ dải nhiệt độ hoạt động từ -10°C đến 60°C. Thiết kế có thể đặt trên bàn hoặc lắp trong tủ rack 19 inch, đáp ứng nhu cầu triển khai tại doanh nghiệp, cơ sở giáo dục, khu công nghiệp và điểm tập trung truyền dẫn.
Ứng dụng của switch PLANET MGSD-10080F
- Mạng Metro Ethernet: kết nối các điểm mạng bằng cáp quang và quản lý lưu lượng Ethernet.
- Mạng doanh nghiệp: mở rộng kết nối giữa các switch và phân đoạn mạng qua cáp quang.
- Hạ tầng viễn thông: triển khai các kết nối Ethernet quản lý được tại những điểm mạng phân tán.
- Mạng trường học và khuôn viên: kết nối các tòa nhà hoặc khu vực khác nhau thông qua hạ tầng quang.
- Mạng công nghiệp: giám sát trạng thái kết nối và tích hợp DI/DO theo nhu cầu của hệ thống.
- Hệ thống cần dự phòng đường truyền: sử dụng ERPS, STP, RSTP hoặc MSTP theo thiết kế mạng.
- Mạng cần phân chia lưu lượng: sử dụng VLAN, QoS và các chức năng kiểm soát băng thông để quản lý dịch vụ.
