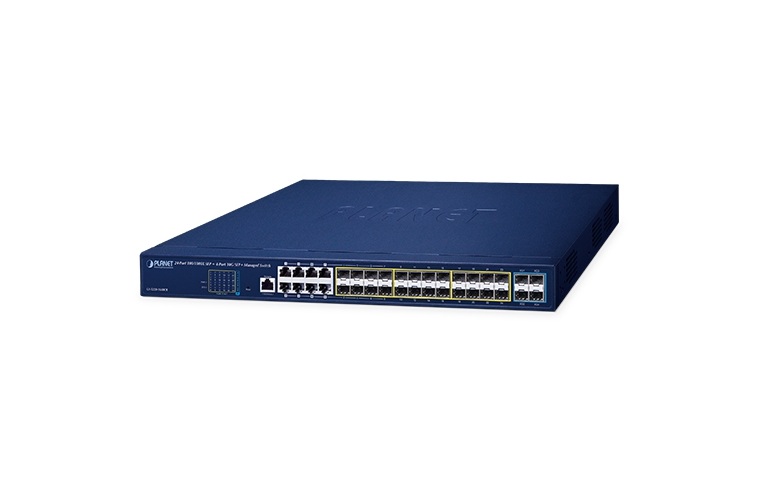

Switch Managed Layer 2+ PLANET GS-5220-16S8CR – 24 khe cắm SFP và 8 cổng Gigabit Ethernet RJ45 dùng chung với các cổng SFP từ cổng 1 đến cổng 8, cùng 4 khe cắm SFP+ tốc độ 10Gbps
PLANET GS-5220-16S8CR là thiết bị chuyển mạch mạng Managed Layer 2+ được thiết kế cho hệ thống mạng doanh nghiệp, trung tâm dữ liệu, nhà cung cấp dịch vụ Internet và hạ tầng Metro Ethernet. Sản phẩm nổi bật với mật độ cổng quang cao, khả năng kết nối uplink 10Gbps, tính năng định tuyến tĩnh Layer 3 và các cơ chế quản lý, bảo mật mạng chuyên nghiệp.
Switch PLANET GS-5220-16S8CR được trang bị 24 khe cắm SFP 100/1000BASE-X, 8 cổng Gigabit Ethernet RJ45 dùng chung với các cổng SFP tương ứng và 4 khe cắm SFP+ 10G. Thiết kế này mang lại sự linh hoạt khi triển khai kết nối cáp quang, kết nối Ethernet và đường truyền tốc độ cao giữa các thiết bị mạng.
Với băng thông chuyển mạch 128Gbps, hỗ trợ VLAN, QoS, định tuyến IPv4/IPv6 và nguồn điện dự phòng AC/DC, PLANET GS-5220-16S8CR là lựa chọn phù hợp cho các hệ thống mạng yêu cầu hiệu suất cao, khả năng mở rộng và tính liên tục trong vận hành.
Thiết kế mật độ cổng quang cao, kết nối linh hoạt
PLANET GS-5220-16S8CR cung cấp nhiều giao diện kết nối để đáp ứng các mô hình triển khai mạng khác nhau. Thiết bị có 24 khe cắm SFP hỗ trợ tốc độ 100Mbps và 1Gbps, 8 cổng Gigabit Ethernet RJ45 dùng chung với các cổng SFP từ cổng 1 đến cổng 8, cùng 4 khe cắm SFP+ tốc độ 10Gbps.
Các khe cắm SFP cho phép lựa chọn module quang phù hợp với loại cáp, khoảng cách truyền dẫn và tốc độ kết nối. Nhờ đó, switch có thể được sử dụng để kết nối các switch tầng, thiết bị mạng tại các khu vực khác nhau hoặc những điểm kết nối cần truyền dữ liệu qua cáp quang.
Bốn khe cắm SFP+ 10G cung cấp khả năng kết nối uplink tốc độ cao đến switch lõi, router, máy chủ hoặc hệ thống mạng trung tâm. Các khe SFP+ còn tương thích với module quang có tốc độ thấp hơn theo danh sách tương thích của thiết bị, giúp tăng tính linh hoạt khi nâng cấp hạ tầng.
Cần lưu ý rằng 8 cổng RJ45 dùng chung với các khe SFP tương ứng, không phải 8 cổng đồng bổ sung hoàn toàn độc lập. Việc lựa chọn giao diện sử dụng cần được tính toán theo sơ đồ kết nối thực tế.
Hiệu suất chuyển mạch 128Gbps với uplink 10G
Switch PLANET GS-5220-16S8CR sử dụng kiến trúc chuyển mạch Store-and-Forward, có băng thông chuyển mạch 128Gbps và tốc độ chuyển tiếp gói tin đạt 95,23Mpps với gói tin 64 byte.
Hiệu suất này hỗ trợ xử lý lượng dữ liệu lớn trong hệ thống mạng có nhiều thiết bị kết nối đồng thời. Các ứng dụng như truyền tải dữ liệu doanh nghiệp, thoại IP, video trực tuyến, camera giám sát và truyền thông đa phương tiện có thể được triển khai trên hạ tầng mạng sử dụng thiết bị.
Bảng địa chỉ MAC 16K giúp switch học và quản lý địa chỉ của các thiết bị đầu cuối trong mạng. Thiết bị cũng hỗ trợ Jumbo Frame lên đến 12KB, phù hợp với các hệ thống cần truyền những khung dữ liệu lớn khi toàn bộ đường truyền liên quan được cấu hình tương thích.
Bốn cổng SFP+ 10G giúp xây dựng đường kết nối tốc độ cao giữa các switch hoặc đến hệ thống mạng trục. Đây là lợi thế khi triển khai mạng doanh nghiệp có lưu lượng tăng trưởng nhanh hoặc cần kết nối nhiều phân đoạn mạng qua hạ tầng cáp quang.
Quản lý mạng Layer 2 và phân chia VLAN
PLANET GS-5220-16S8CR hỗ trợ nhiều tính năng Layer 2 để quản trị viên tổ chức mạng, kiểm soát lưu lượng và phân chia hệ thống thành các nhóm thiết bị độc lập về mặt logic.
Thiết bị hỗ trợ VLAN theo chuẩn IEEE 802.1Q, Q-in-Q VLAN, Voice VLAN, Protocol VLAN, Private VLAN và Management VLAN. Các tính năng này cho phép xây dựng các phân đoạn mạng riêng cho máy tính nhân viên, máy chủ, camera IP, điện thoại VoIP, WiFi doanh nghiệp và các hệ thống nghiệp vụ.
Q-in-Q VLAN cho phép đóng gói thẻ VLAN, hỗ trợ các mô hình mạng cần phân tách lưu lượng của nhiều khách hàng hoặc nhiều khu vực trên cùng hạ tầng truyền dẫn. Voice VLAN hỗ trợ tổ chức lưu lượng thoại IP riêng biệt, thuận tiện cho việc quản lý và áp dụng chính sách QoS.
Switch cũng hỗ trợ GVRP để hỗ trợ quản lý đăng ký VLAN động trong các môi trường phù hợp. Nhờ hệ thống VLAN linh hoạt, quản trị viên có thể tổ chức mạng rõ ràng hơn, hạn chế lưu lượng không cần thiết giữa các nhóm thiết bị và đơn giản hóa công tác quản lý.
Định tuyến tĩnh Layer 3 cho mạng IPv4 và IPv6
Một ưu điểm quan trọng của PLANET GS-5220-16S8CR là hỗ trợ định tuyến tĩnh Layer 3, cho phép chuyển tiếp lưu lượng giữa các VLAN và các mạng IP theo cấu hình định tuyến.
Thiết bị hỗ trợ định tuyến IPv4 và IPv6, giúp xây dựng hệ thống mạng có nhiều phân đoạn địa chỉ IP. Quản trị viên có thể cấu hình các tuyến tĩnh để xác định đường đi của lưu lượng giữa những mạng được kết nối, giảm nhu cầu chuyển toàn bộ lưu lượng nội bộ về một thiết bị định tuyến riêng trong những mô hình phù hợp.
Khả năng định tuyến VLAN giúp việc quản lý mạng trở nên linh hoạt hơn, đặc biệt với doanh nghiệp có nhiều phòng ban, khu vực làm việc hoặc hệ thống thiết bị cần phân tách lưu lượng.
PLANET GS-5220-16S8CR hỗ trợ tối đa 32 tuyến tĩnh theo thông số phiên bản hiện hành. Khi thiết kế hệ thống, cần đánh giá số lượng mạng con, sơ đồ định tuyến và yêu cầu lưu lượng để xác định thiết bị có phù hợp với quy mô triển khai hay không.
Kết nối dự phòng với ERPS và Spanning Tree
Đối với hệ thống mạng doanh nghiệp, việc gián đoạn kết nối có thể ảnh hưởng trực tiếp đến hoạt động của máy chủ, hệ thống camera, dịch vụ thoại và các ứng dụng nghiệp vụ. PLANET GS-5220-16S8CR hỗ trợ nhiều cơ chế dự phòng nhằm nâng cao tính liên tục của mạng.
Thiết bị hỗ trợ các giao thức STP, RSTP và MSTP để kiểm soát vòng lặp Layer 2 khi triển khai các đường kết nối dự phòng. MSTP còn cho phép tổ chức các phiên bản cây phủ theo nhóm VLAN, giúp sử dụng tài nguyên mạng linh hoạt hơn trong những cấu hình phù hợp.
Giao thức ERPS theo chuẩn ITU-T G.8032 hỗ trợ xây dựng mạng Ethernet dạng vòng với khả năng phục hồi kết nối khi một nhánh đường truyền gặp sự cố. Đây là tính năng hữu ích cho mạng truyền dẫn quang, hệ thống kết nối giữa các tòa nhà và hạ tầng mạng phân tán.
Ngoài ra, Link Aggregation hỗ trợ kết hợp nhiều cổng vật lý thành một liên kết logic, tăng tổng băng thông kết nối và cung cấp khả năng dự phòng đường truyền. Thiết bị hỗ trợ LACP theo IEEE 802.3ad và cấu hình trunk tĩnh.
QoS và kiểm soát lưu lượng mạng
PLANET GS-5220-16S8CR tích hợp các tính năng Quality of Service (QoS) để ưu tiên những loại dữ liệu quan trọng và quản lý băng thông theo nhu cầu sử dụng.
Thiết bị hỗ trợ 8 hàng đợi ưu tiên, phân loại lưu lượng theo IEEE 802.1p CoS, DSCP, IP Precedence và các tiêu chí liên quan. Các chính sách Strict Priority và Weighted Round Robin (WRR) cho phép thiết lập cách xử lý lưu lượng theo mức độ ưu tiên.
Tính năng giới hạn tốc độ đầu vào và đầu ra trên từng cổng giúp kiểm soát băng thông, hạn chế tình trạng một thiết bị sử dụng quá nhiều tài nguyên mạng. Storm Control hỗ trợ kiểm soát lưu lượng broadcast, multicast và unknown unicast nhằm giảm ảnh hưởng của lưu lượng bất thường.
Đối với hệ thống sử dụng thoại IP, video trực tuyến, truyền dữ liệu máy chủ và camera giám sát, QoS giúp quản trị viên xây dựng chính sách xử lý lưu lượng phù hợp với yêu cầu của từng ứng dụng.
Quản lý lưu lượng multicast cho video và IPTV
Trong hệ thống truyền video, IPTV và các ứng dụng sử dụng multicast, việc kiểm soát lưu lượng giúp hạn chế dữ liệu không cần thiết truyền đến các cổng không có nhu cầu nhận.
PLANET GS-5220-16S8CR hỗ trợ IGMP Snooping phiên bản 2 và 3 cho IPv4, cùng MLD Snooping phiên bản 1 và 2 cho IPv6. Thiết bị cũng hỗ trợ IGMP Querier và các tính năng lọc cổng multicast.
Những tính năng này giúp switch xác định các cổng có nhu cầu nhận luồng multicast, từ đó tối ưu việc phân phối lưu lượng trong mạng. Đây là lợi thế đối với hệ thống camera IP, IPTV, truyền hình nội bộ và các ứng dụng truyền video đến nhiều điểm nhận.
Bảo mật mạng với các cơ chế kiểm soát truy cập
PLANET GS-5220-16S8CR cung cấp nhiều tính năng bảo mật nhằm kiểm soát thiết bị kết nối và giảm nguy cơ truy cập trái phép trong mạng nội bộ.
Thiết bị hỗ trợ Access Control List (ACL) dựa trên địa chỉ MAC, IPv4 và IPv6, cho phép áp dụng các quy tắc kiểm soát lưu lượng theo chính sách mạng. Port Security giúp kiểm soát địa chỉ MAC được phép hoạt động trên từng cổng.
Các tính năng DHCP Snooping, Dynamic ARP Inspection và IP Source Guard hỗ trợ phát hiện hoặc ngăn chặn một số dạng lưu lượng giả mạo trong mạng. Switch cũng hỗ trợ xác thực người dùng thông qua RADIUS và TACACS+, giúp tích hợp với hệ thống quản lý tài khoản tập trung phù hợp.
Đối với giao diện quản trị, thiết bị hỗ trợ SSHv2, TLS và SNMPv3 nhằm tăng cường bảo mật khi truy cập và quản lý switch từ xa. Việc kết hợp các tính năng bảo mật với VLAN giúp doanh nghiệp xây dựng hệ thống mạng có khả năng kiểm soát tốt hơn.
Quản lý và giám sát hệ thống tập trung
PLANET GS-5220-16S8CR hỗ trợ giao diện quản trị Web, dòng lệnh thông qua console/Telnet và giao thức SNMP. Quản trị viên có thể cấu hình cổng, VLAN, định tuyến, QoS, bảo mật và các tính năng dự phòng từ giao diện quản lý phù hợp.
Thiết bị hỗ trợ Syslog để chuyển thông tin sự kiện đến máy chủ ghi nhật ký, RMON để giám sát hoạt động mạng và các công cụ chẩn đoán như Cable Diagnostics, Remote Ping và SFP-DDM.
SFP-DDM giúp theo dõi các thông số chẩn đoán của module quang tương thích, hỗ trợ kiểm tra tình trạng kết nối quang trong quá trình vận hành. LLDP và LLDP-MED cung cấp thông tin về thiết bị lân cận, hữu ích khi quản trị hệ thống có nhiều switch, điện thoại IP và thiết bị đầu cuối.
PLANET GS-5220-16S8CR cũng hỗ trợ các công cụ quản lý mạng của PLANET như NMS và CloudNMS theo phiên bản phần mềm tương thích, giúp hỗ trợ triển khai và giám sát hạ tầng mạng.
Nguồn điện dự phòng AC/DC tăng độ tin cậy
PLANET GS-5220-16S8CR hỗ trợ nguồn điện AC 100–240V và nguồn DC 36–72V, tạo điều kiện triển khai trong các hệ thống mạng cần phương án cấp nguồn dự phòng.
Thiết kế nguồn dự phòng giúp giảm nguy cơ gián đoạn hoạt động khi một nguồn điện gặp sự cố, với điều kiện hệ thống nguồn và cách đấu nối được triển khai theo hướng dẫn của nhà sản xuất.
Thiết bị có thiết kế kim loại dạng rack 19 inch, chiều cao 1U, phù hợp lắp đặt trong tủ mạng và phòng máy. Kiểu dáng này giúp tối ưu không gian tủ rack khi triển khai nhiều switch, thiết bị định tuyến và thiết bị truyền dẫn quang.
Ứng dụng thực tế của Switch PLANET GS-5220-16S8CR
Mạng trục doanh nghiệp: Sử dụng các cổng SFP+ 10G để kết nối switch lõi, router hoặc các phân đoạn mạng có lưu lượng lớn.
Hạ tầng cáp quang giữa các tòa nhà: Các khe cắm SFP hỗ trợ kết nối quang đến các switch ở nhiều khu vực, tùy theo module quang và loại cáp được lựa chọn.
Trung tâm dữ liệu và phòng máy: Có thể sử dụng làm switch tập trung cho các kết nối mạng quang và uplink 10G, tùy theo kiến trúc mạng và nhu cầu lưu lượng.
Mạng Metro Ethernet và nhà cung cấp dịch vụ: Các tính năng VLAN, Q-in-Q, ERPS và định tuyến tĩnh hỗ trợ xây dựng hạ tầng truyền dẫn có phân tách lưu lượng và kết nối dự phòng.
Hệ thống camera IP và truyền video: VLAN, QoS và IGMP Snooping hỗ trợ quản lý lưu lượng video, phân tách mạng camera và tối ưu phân phối multicast.
Mạng doanh nghiệp nhiều phân đoạn: Khả năng quản lý Layer 2+ và định tuyến IPv4/IPv6 hỗ trợ kết nối các VLAN trong hệ thống có nhiều phòng ban, khu vực và nhóm thiết bị.
Khi triển khai PLANET GS-5220-16S8CR, cần lựa chọn module SFP/SFP+ tương thích, xác định đúng cổng combo RJ45/SFP, tính toán băng thông uplink và xây dựng phương án VLAN, định tuyến, bảo mật cũng như dự phòng phù hợp với yêu cầu thực tế.
