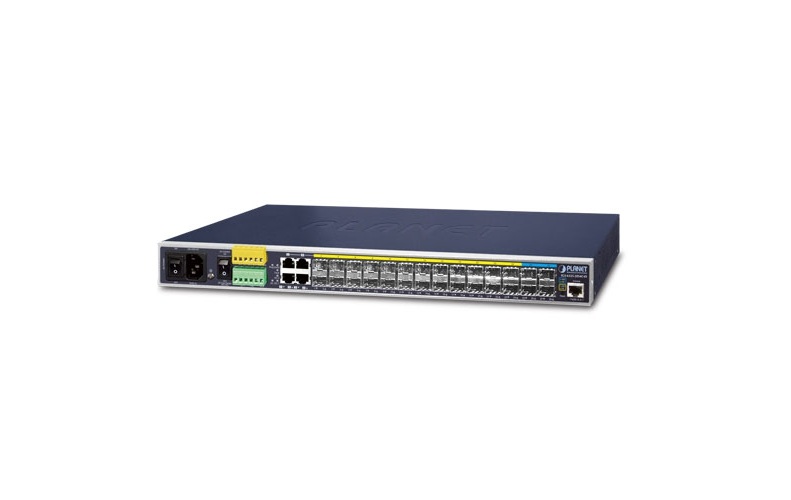

Switch công nghiệp Layer 3 Managed PLANET IGS-6325-20S4C4X – 14 khe cắm SFP 100/1000Mbps, 10 khe cắm SFP hỗ trợ 100/1000/2500Mbps, 4 cổng Gigabit RJ45 dùng chung với 4 khe SFP tương ứng và 4 khe cắm quang SFP+ 10Gbps.
Switch công nghiệp Layer 3 Managed PLANET IGS-6325-20S4C4X là thiết bị chuyển mạch Ethernet công nghiệp được thiết kế cho các hệ thống mạng cần kết nối cáp quang mật độ cao, băng thông lớn và khả năng định tuyến linh hoạt. Sản phẩm tích hợp 14 khe cắm SFP 100/1000Mbps, 10 khe cắm SFP hỗ trợ 100/1000/2500Mbps, 4 cổng Gigabit RJ45 dùng chung với 4 khe SFP tương ứng và 4 khe cắm quang SFP+ 10Gbps.
Với kiến trúc chuyển mạch hiệu suất cao, khả năng định tuyến Layer 3 IPv4/IPv6 và thiết kế công nghiệp chắc chắn, PLANET IGS-6325-20S4C4X phù hợp triển khai trong nhà máy, khu công nghiệp, hạ tầng viễn thông, hệ thống giao thông thông minh và mạng truyền dẫn quang. Thiết bị giúp doanh nghiệp xây dựng hệ thống mạng ổn định, dễ quản lý và sẵn sàng mở rộng khi nhu cầu truyền dữ liệu tăng lên.
Kết nối cáp quang linh hoạt với 4 cổng uplink 10Gbps
Điểm nổi bật của switch công nghiệp PLANET IGS-6325-20S4C4X là hệ thống cổng quang đa tốc độ, đáp ứng nhu cầu kết nối nhiều thiết bị ở các khoảng cách và tốc độ khác nhau.
Thiết bị cung cấp 14 khe SFP hỗ trợ 100Mbps hoặc 1Gbps và 10 khe SFP hỗ trợ 100Mbps, 1Gbps hoặc 2.5Gbps với module tương thích. Ngoài ra, bốn cổng Gigabit RJ45 được thiết kế dạng kết hợp với bốn khe SFP đầu tiên, cho phép lựa chọn kết nối đồng hoặc quang tùy theo yêu cầu triển khai.
Bốn khe cắm SFP+ 10Gbps cung cấp đường truyền uplink tốc độ cao đến switch trung tâm, máy chủ hoặc hệ thống mạng trục. Các khe này hỗ trợ module quang tương thích, bao gồm những lựa chọn kết nối 1Gbps, 2.5Gbps và 10Gbps theo khả năng hỗ trợ của thiết bị.
Cấu trúc cổng đa dạng giúp PLANET IGS-6325-20S4C4X phù hợp với các hệ thống sử dụng nhiều đường truyền cáp quang, chẳng hạn như mạng nhà máy, mạng đô thị, hệ thống giám sát tập trung và hạ tầng truyền dẫn giữa các tòa nhà.
Hiệu suất chuyển mạch 158Gbps
Switch PLANET IGS-6325-20S4C4X sở hữu băng thông chuyển mạch 158Gbps theo kiến trúc non-blocking, hỗ trợ truyền tải dữ liệu tốc độ cao giữa các cổng mạng. Hiệu suất chuyển tiếp đạt khoảng 117,5 triệu gói tin mỗi giây với gói tin 64 byte, đáp ứng yêu cầu xử lý lưu lượng lớn trong hệ thống mạng công nghiệp.
Thiết bị sử dụng kiến trúc Store-and-Forward, kết hợp cơ chế lọc gói tin lỗi để nâng cao độ tin cậy khi truyền dữ liệu. Bảng địa chỉ MAC 32K cùng bộ đệm dữ liệu 32Mbit hỗ trợ xử lý lưu lượng từ nhiều thiết bị trong mạng.
Nhờ hiệu suất chuyển mạch cao và các cổng uplink 10Gbps, thiết bị phù hợp làm switch tập trung cáp quang hoặc switch phân phối trong những hệ thống mạng yêu cầu kết nối nhiều điểm đầu cuối và truyền dữ liệu về trung tâm.
Định tuyến Layer 3 IPv4/IPv6
PLANET IGS-6325-20S4C4X tích hợp tính năng định tuyến Layer 3, giúp quản trị viên triển khai định tuyến giữa các VLAN và phân đoạn mạng mà không nhất thiết phải sử dụng thêm thiết bị định tuyến riêng cho mọi kết nối nội bộ.
Thiết bị hỗ trợ định tuyến tĩnh IPv4/IPv6 và giao thức định tuyến động OSPFv2. Với khả năng hỗ trợ tối đa 128 mục định tuyến, switch có thể đáp ứng nhiều mô hình mạng cần phân chia khu vực, phân đoạn lưu lượng và tổ chức đường truyền theo cấu trúc mạng đã thiết kế.
Tính năng định tuyến giữa các VLAN giúp tối ưu trao đổi dữ liệu giữa các nhóm thiết bị, đồng thời tạo điều kiện áp dụng chính sách kiểm soát truy cập và phân tách mạng phù hợp với yêu cầu vận hành.
Hỗ trợ IPv4 và IPv6 cũng giúp hệ thống linh hoạt hơn trong quá trình nâng cấp hạ tầng mạng, triển khai dịch vụ mới và tích hợp các thiết bị sử dụng giao thức địa chỉ khác nhau.
Quản lý VLAN và phân đoạn mạng
Switch công nghiệp Layer 3 PLANET IGS-6325-20S4C4X hỗ trợ nhiều tính năng VLAN nhằm tổ chức hệ thống mạng thành các nhóm logic độc lập. Chuẩn IEEE 802.1Q cho phép tạo tối đa 4.096 VLAN ID, giúp quản trị viên phân chia mạng theo khu vực, chức năng hoặc nhóm thiết bị.
Ngoài VLAN theo cổng, thiết bị hỗ trợ các tính năng như Q-in-Q theo IEEE 802.1ad, Private VLAN Edge, Protocol-based VLAN, MAC-based VLAN và IP subnet-based VLAN. Những chức năng này hữu ích trong môi trường doanh nghiệp, khu công nghiệp và hạ tầng mạng cần tách biệt nhiều nhóm người dùng hoặc dịch vụ.
Việc phân đoạn mạng giúp giảm lưu lượng broadcast không cần thiết, tăng khả năng quản lý và hỗ trợ xây dựng các chính sách bảo mật phù hợp. Quản trị viên có thể kết hợp VLAN với định tuyến Layer 3 để kiểm soát việc trao đổi dữ liệu giữa các phân đoạn mạng.
Công nghệ ERPS và dự phòng đường truyền
Đối với các hệ thống mạng công nghiệp, khả năng khôi phục kết nối khi đường truyền gặp sự cố là yếu tố quan trọng. PLANET IGS-6325-20S4C4X hỗ trợ Ethernet Ring Protection Switching (ERPS), cho phép xây dựng cấu trúc mạng vòng dự phòng.
Khi kết hợp các switch thành mạng vòng theo cấu hình phù hợp, ERPS giúp hạn chế gián đoạn kết nối khi xảy ra lỗi đường truyền. Thiết bị còn hỗ trợ các giao thức Spanning Tree như STP, RSTP và MSTP để ngăn chặn vòng lặp mạng, đồng thời hỗ trợ BPDU Guard và Loop Protection nhằm tăng cường khả năng kiểm soát cấu trúc kết nối.
Tính năng Link Aggregation theo IEEE 802.3ad LACP cho phép gộp nhiều cổng vật lý thành một liên kết logic. Cấu hình này có thể tăng tổng băng thông giữa các thiết bị và hỗ trợ dự phòng khi một đường kết nối gặp sự cố.
Nhờ kết hợp các tính năng dự phòng, PLANET IGS-6325-20S4C4X phù hợp với hệ thống yêu cầu độ sẵn sàng cao như mạng điều khiển công nghiệp, hạ tầng giao thông và mạng truyền dẫn quang.
Hỗ trợ đồng bộ thời gian công nghiệp
PLANET IGS-6325-20S4C4X hỗ trợ IEEE 1588 và Synchronous Ethernet, phục vụ các hệ thống mạng có nhu cầu đồng bộ thời gian và tần số theo yêu cầu thiết kế.
Những công nghệ này có thể hữu ích trong các hạ tầng viễn thông, hệ thống phân phối dữ liệu và ứng dụng công nghiệp cần phối hợp hoạt động giữa nhiều thiết bị. Việc lựa chọn và cấu hình cần căn cứ vào khả năng tương thích của toàn bộ hệ thống và thiết bị đầu cuối.
Quản lý lưu lượng và giám sát mạng
Switch PLANET IGS-6325-20S4C4X hỗ trợ các tính năng quản lý lưu lượng giúp quản trị viên kiểm soát hoạt động mạng và phát hiện những vấn đề có thể ảnh hưởng đến hiệu suất.
Storm Control hỗ trợ kiểm soát lưu lượng broadcast, multicast và unknown unicast, hạn chế tình trạng lưu lượng bất thường gây ảnh hưởng đến các thiết bị khác. Port Mirroring cho phép sao chép lưu lượng từ cổng được lựa chọn sang cổng giám sát, hỗ trợ phân tích gói tin và xử lý sự cố.
Thiết bị còn hỗ trợ IGMP Snooping để quản lý lưu lượng multicast IPv4, giúp phân phối dữ liệu đến những cổng cần nhận thay vì phát tràn lan trên toàn mạng. Tính năng này phù hợp với hệ thống truyền hình IP, truyền dữ liệu đa điểm và các ứng dụng giám sát sử dụng multicast.
Thông qua các chức năng quản lý và giám sát, quản trị viên có thể chủ động theo dõi trạng thái mạng, tối ưu cấu hình và rút ngắn thời gian xử lý sự cố.
Quản trị tập trung và giám sát từ xa
PLANET IGS-6325-20S4C4X hỗ trợ quản lý thông qua giao diện web, Telnet và SNMP, giúp kỹ thuật viên cấu hình thiết bị, giám sát trạng thái cổng và quản lý các chức năng mạng từ xa. Cổng console RJ45-to-RS232 hỗ trợ truy cập cấu hình cơ bản trong quá trình cài đặt hoặc xử lý sự cố.
Thiết bị hỗ trợ tích hợp với nền tảng PLANET CloudNMS trên phiên bản firmware tương thích, tạo điều kiện quản lý và giám sát thiết bị trong hệ thống mạng tập trung.
Ngoài ra, switch có hai ngõ vào số DI và hai ngõ ra số DO, hỗ trợ tích hợp cảm biến và hệ thống cảnh báo. Trạng thái cảnh báo có thể được truyền qua mạng IP bằng email hoặc SNMP trap theo cấu hình.
Các tính năng này hỗ trợ đội ngũ kỹ thuật quản lý hạ tầng mạng hiệu quả hơn, đặc biệt trong hệ thống có nhiều điểm kết nối phân tán tại nhà máy, khu công nghiệp hoặc các công trình quy mô lớn.
Thiết kế công nghiệp, hỗ trợ nguồn dự phòng
PLANET IGS-6325-20S4C4X được trang bị vỏ kim loại đạt chuẩn IP30 và thiết kế lắp rack 19 inch, chiều cao 1U. Kiểu bố trí cổng truy cập từ mặt trước giúp thuận tiện cho việc đấu nối cáp quang, bảo trì và kiểm tra thiết bị trong tủ mạng.
Thiết bị hỗ trợ một nguồn AC 100–240V hoặc hai nguồn DC 24–60V theo cấu hình tương ứng. Cấu trúc nguồn DC dự phòng hỗ trợ tăng độ tin cậy của hệ thống khi một nguồn gặp sự cố. Người triển khai cần lựa chọn đúng phương án nguồn theo yêu cầu kỹ thuật và hướng dẫn của nhà sản xuất.
Với nguồn DC, thiết bị hoạt động trong dải nhiệt độ từ -40°C đến 75°C. Khi sử dụng nguồn AC, dải nhiệt độ hoạt động được công bố từ -10°C đến 60°C. Vỏ kim loại, khả năng bảo vệ EFT 6kV DC và bảo vệ ESD Ethernet 6kV DC góp phần tăng độ bền khi vận hành trong môi trường công nghiệp.
Ứng dụng của switch công nghiệp PLANET IGS-6325-20S4C4X
Với 24 khe SFP đa tốc độ, bốn cổng uplink SFP+ 10Gbps và tính năng định tuyến Layer 3, PLANET IGS-6325-20S4C4X phù hợp với những hệ thống cần kết nối cáp quang mật độ cao và khả năng mở rộng linh hoạt.
Thiết bị có thể được sử dụng trong mạng truyền dẫn quang của nhà máy, hệ thống mạng khu công nghiệp, hạ tầng viễn thông, mạng đô thị, hệ thống giao thông thông minh và các hệ thống giám sát tập trung.
Trong mô hình mạng nhà máy, các khe SFP có thể kết nối đến switch tại từng khu vực sản xuất, trong khi các cổng SFP+ 10Gbps đảm nhiệm kết nối đường trục về trung tâm. Khả năng định tuyến Layer 3 giúp phân chia mạng thành các VLAN riêng biệt, hỗ trợ quản lý lưu lượng và kiểm soát trao đổi dữ liệu giữa các khu vực.
Đối với hạ tầng viễn thông hoặc mạng quang đô thị, hệ thống cổng đa tốc độ giúp thiết bị kết nối các đường truyền 100Mbps, 1Gbps và 2.5Gbps, đồng thời cung cấp uplink 10Gbps cho những kết nối yêu cầu băng thông cao.
