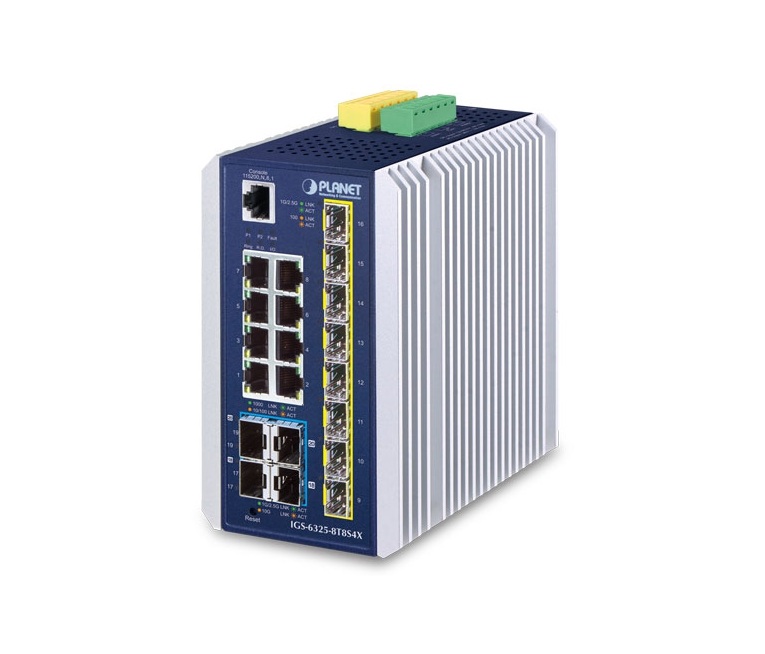

Switch công nghiệp Layer 3 Industrial Managed PLANET IGS-6325-8T8S4X – 8 cổng Gigabit Ethernet RJ45, 8 khe cắm quang SFP hỗ trợ 100Mbps, 1Gbps và 2.5Gbps, cùng 4 khe cắm quang SFP+ 10Gbps
Switch công nghiệp Layer 3 Industrial Managed PLANET IGS-6325-8T8S4X là thiết bị chuyển mạch Ethernet công nghiệp được thiết kế cho hệ thống tự động hóa, nhà máy thông minh, hạ tầng viễn thông và mạng công nghiệp yêu cầu băng thông cao, độ ổn định và khả năng vận hành liên tục. Sản phẩm tích hợp các cổng Ethernet Gigabit, giao diện quang SFP đa tốc độ và cổng quang SFP+ 10Gbps, đáp ứng nhu cầu kết nối linh hoạt giữa thiết bị đầu cuối, các tủ mạng và hệ thống mạng xương sống.
PLANET IGS-6325-8T8S4X được trang bị 8 cổng Gigabit Ethernet RJ45, 8 khe cắm quang SFP hỗ trợ 100Mbps, 1Gbps và 2.5Gbps, cùng 4 khe cắm quang SFP+ 10Gbps. Cấu hình này cho phép triển khai đồng thời nhiều loại kết nối mạng, từ thiết bị Ethernet thông thường đến các đường truyền quang tốc độ cao.
Với chức năng định tuyến Layer 3, hỗ trợ IPv4/IPv6, giao thức dự phòng mạng ERPS, VLAN, QoS và các tính năng bảo mật nâng cao, switch công nghiệp PLANET IGS-6325-8T8S4X giúp xây dựng hạ tầng mạng công nghiệp có khả năng mở rộng và quản lý tập trung.
Thiết kế 20 cổng mạng đồng và quang linh hoạt
PLANET IGS-6325-8T8S4X cung cấp tổng cộng 20 giao diện mạng, kết hợp cổng Ethernet đồng Gigabit với các khe cắm quang SFP và SFP+ tốc độ cao.
8 cổng Gigabit Ethernet RJ45
Tám cổng 10/100/1000BASE-T hỗ trợ kết nối với máy tính công nghiệp, PLC có giao diện Ethernet, thiết bị giám sát, máy chủ và các switch truy nhập. Chức năng Auto-MDI/MDI-X giúp đơn giản hóa kết nối cáp mạng trong quá trình triển khai.
8 khe cắm quang SFP đa tốc độ
Tám khe SFP hỗ trợ module quang tương thích với tốc độ 100Mbps, 1Gbps và 2.5Gbps. Người dùng có thể lựa chọn module phù hợp với khoảng cách truyền dẫn, loại cáp quang và yêu cầu băng thông của từng khu vực.
4 khe cắm quang SFP+ 10Gbps
Bốn khe SFP+ hỗ trợ kết nối quang 10Gbps, phù hợp để liên kết với switch trung tâm, máy chủ, hệ thống lưu trữ và mạng xương sống công nghiệp. Các khe này cũng hỗ trợ module SFP 1Gbps và 2.5Gbps tương thích, giúp linh hoạt khi nâng cấp hạ tầng.
Sự kết hợp giữa ba loại giao diện cho phép PLANET IGS-6325-8T8S4X đáp ứng nhiều mô hình triển khai khác nhau, từ mạng tập trung trong tủ điều khiển đến hệ thống mạng quang kết nối các phân khu sản xuất.
Hiệu suất chuyển mạch 136Gbps
Switch công nghiệp PLANET IGS-6325-8T8S4X có băng thông chuyển mạch 136Gbps theo thông số nhà sản xuất, sử dụng kiến trúc chuyển mạch non-blocking để xử lý lưu lượng giữa các cổng hiệu quả.
Thiết bị có thông lượng chuyển tiếp đạt 83,33Mpps với gói tin 64 byte, hỗ trợ bảng địa chỉ MAC 32K, bộ đệm dữ liệu dùng chung 32Mbit và Jumbo Frame lên đến 10KB.
Băng thông chuyển mạch lớn kết hợp với bốn cổng quang 10Gbps giúp thiết bị phù hợp với hệ thống có nhiều kết nối đồng thời và lưu lượng dữ liệu lớn. Các ứng dụng như giám sát video, thu thập dữ liệu sản xuất và kết nối máy chủ công nghiệp có thể tận dụng đường truyền quang tốc độ cao để giảm nguy cơ nghẽn tại các kết nối tập trung.
Việc sử dụng cổng SFP đa tốc độ cũng giúp doanh nghiệp lựa chọn module phù hợp với hạ tầng hiện có, tránh phải thay thế toàn bộ hệ thống khi nhu cầu băng thông tăng lên.
Định tuyến Layer 3 cho mạng công nghiệp
PLANET IGS-6325-8T8S4X hỗ trợ định tuyến Layer 3, cho phép chuyển tiếp dữ liệu giữa các mạng con và VLAN khác nhau ngay trên switch. Chức năng này giúp giảm sự phụ thuộc vào thiết bị định tuyến bên ngoài và hỗ trợ tổ chức mạng theo mô hình phân cấp.
Thiết bị hỗ trợ định tuyến tĩnh IPv4/IPv6 và giao thức định tuyến động OSPFv2. Các phiên bản firmware hỗ trợ có thể bổ sung những giao thức định tuyến khác như RIPv1/v2 và OSPFv3, tùy theo phiên bản được cài đặt.
Sản phẩm hỗ trợ tối đa 128 giao diện VLAN, 128 tuyến định tuyến tĩnh và tối đa 4.000 mục định tuyến động theo thông số nhà sản xuất.
Khả năng định tuyến giữa các VLAN giúp phân chia mạng theo chức năng, chẳng hạn mạng điều khiển, mạng giám sát, mạng quản lý và mạng máy chủ. Khi kết hợp với ACL, quản trị viên có thể kiểm soát luồng dữ liệu giữa các phân đoạn mạng, tăng cường bảo mật và đơn giản hóa việc quản lý hệ thống.
Dự phòng mạng công nghiệp với ERPS
Đối với các hệ thống công nghiệp hoạt động liên tục, sự cố đường truyền có thể gây gián đoạn quá trình trao đổi dữ liệu giữa thiết bị điều khiển, hệ thống giám sát và máy chủ. PLANET IGS-6325-8T8S4X hỗ trợ Ethernet Ring Protection Switching (ERPS) theo tiêu chuẩn ITU-T G.8032, cho phép xây dựng mạng Ethernet dạng vòng có khả năng chuyển đổi đường truyền khi xảy ra sự cố.
Theo cấu hình được hỗ trợ, ERPS có thể phục hồi kết nối trong thời gian dưới 10ms đối với mạng vòng ba thiết bị và dưới 50ms đối với mạng vòng 16 thiết bị. Thời gian thực tế phụ thuộc vào cấu trúc mạng và điều kiện triển khai.
Ngoài ERPS, thiết bị hỗ trợ các giao thức Spanning Tree gồm STP, RSTP và MSTP nhằm hạn chế vòng lặp trong mạng Ethernet. Tính năng BPDU Guard giúp bảo vệ cấu trúc Spanning Tree trước những kết nối không mong muốn, trong khi Loop Protection hỗ trợ phát hiện và xử lý các tình huống có nguy cơ gây vòng lặp.
Chức năng Link Aggregation theo IEEE 802.3ad LACP cho phép kết hợp nhiều liên kết vật lý thành một kết nối logic. Thiết bị hỗ trợ cấu hình nhiều nhóm trunk để tăng băng thông và tạo đường truyền dự phòng giữa các switch.
Quản lý VLAN linh hoạt
PLANET IGS-6325-8T8S4X hỗ trợ nhiều tính năng VLAN giúp tổ chức mạng công nghiệp theo khu vực, nhóm thiết bị hoặc chức năng sử dụng.
Các chức năng VLAN bao gồm IEEE 802.1Q Tagged VLAN, Q-in-Q theo IEEE 802.1ad, Private VLAN Edge, MAC-based VLAN, Protocol-based VLAN, IP Subnet-based VLAN, Voice VLAN, GVRP và Multicast VLAN Registration (MVR).
Thiết bị hỗ trợ tối đa 4.000 nhóm VLAN trong phạm vi 4.095 VLAN ID, tạo điều kiện phân đoạn mạng theo yêu cầu triển khai.
Ví dụ, doanh nghiệp có thể sử dụng VLAN riêng cho hệ thống điều khiển PLC, VLAN cho camera IP, VLAN cho máy chủ và VLAN dành cho hoạt động quản trị. Cách tổ chức này giúp giảm lưu lượng quảng bá giữa các nhóm thiết bị và hỗ trợ áp dụng chính sách bảo mật phù hợp.
Khi kết hợp với định tuyến Layer 3, VLAN cho phép kiểm soát việc trao đổi dữ liệu giữa các phân đoạn mạng mà không cần bố trí thiết bị định tuyến riêng cho từng nhóm.
Tối ưu lưu lượng mạng với QoS
PLANET IGS-6325-8T8S4X tích hợp Quality of Service (QoS), cho phép phân loại và ưu tiên lưu lượng theo mức độ quan trọng của từng ứng dụng.
Thiết bị hỗ trợ tám hàng đợi ưu tiên trên các cổng chuyển mạch, cùng các cơ chế lập lịch Strict Priority và Weighted Round Robin (WRR). Lưu lượng có thể được phân loại dựa trên IEEE 802.1p CoS, trường ToS/DSCP, mức ưu tiên IP, VLAN và số cổng TCP/UDP.
Chức năng kiểm soát băng thông đầu vào và đầu ra cho phép quản trị viên giới hạn tốc độ truyền dữ liệu theo từng cổng. Tính năng Traffic Policing hỗ trợ kiểm soát lưu lượng theo chính sách được cấu hình.
Nhờ QoS, các ứng dụng quan trọng có thể được ưu tiên khi nhiều loại dữ liệu cùng hoạt động trên mạng. Điều này hữu ích trong hệ thống có camera giám sát, thiết bị điều khiển, dữ liệu sản xuất và các ứng dụng cần duy trì chất lượng truyền thông ổn định.
Quản lý multicast với IGMP Snooping và MLD Snooping
Trong các hệ thống sử dụng truyền dữ liệu multicast, việc chuyển tiếp gói tin không đúng phạm vi có thể làm tăng lưu lượng không cần thiết trên mạng. PLANET IGS-6325-8T8S4X hỗ trợ IGMP Snooping phiên bản 1, 2 và 3 cho IPv4, cùng MLD Snooping phiên bản 1 và 2 cho IPv6.
Các chức năng này cho phép switch xác định những cổng có thiết bị đăng ký nhận dữ liệu multicast và chuyển tiếp lưu lượng phù hợp với nhóm nhận. Nhờ đó, mạng có thể hạn chế việc phát tán dữ liệu đến các cổng không cần thiết.
Thiết bị hỗ trợ IGMP Querier, MLD Querier, lọc multicast theo cổng và MVR. Những tính năng này phù hợp với hệ thống camera IP, truyền video, giám sát tập trung và các ứng dụng công nghiệp sử dụng luồng multicast.
Bảo mật mạng với ACL và xác thực IEEE 802.1X
PLANET IGS-6325-8T8S4X cung cấp các chức năng bảo mật nhằm kiểm soát quyền truy cập và hạn chế những luồng dữ liệu không mong muốn trong mạng công nghiệp.
Access Control List (ACL) hỗ trợ lọc lưu lượng dựa trên địa chỉ MAC, địa chỉ IP, EtherType, giao thức, VLAN ID, DSCP và mức ưu tiên IEEE 802.1p. Thiết bị hỗ trợ tối đa 512 mục ACL theo thông số nhà sản xuất.
Chức năng xác thực IEEE 802.1X cho phép kiểm soát quyền truy cập mạng theo cổng hoặc địa chỉ MAC. Thiết bị hỗ trợ tích hợp RADIUS và TACACS+ để phục vụ xác thực tập trung và quản lý quyền truy cập.
Các chức năng bảo mật khác bao gồm DHCP Snooping, Dynamic ARP Inspection, IP Source Guard và Port Security. Những cơ chế này giúp hạn chế một số dạng giả mạo địa chỉ, truy cập trái phép và lưu lượng không hợp lệ.
Đối với quản trị từ xa, sản phẩm hỗ trợ SSHv2, TLSv1.2 và SNMPv3 nhằm tăng cường bảo mật cho hoạt động cấu hình, giám sát và quản lý thiết bị.
Hỗ trợ Modbus TCP và tích hợp hệ thống công nghiệp
PLANET IGS-6325-8T8S4X hỗ trợ giao thức Modbus TCP, tạo điều kiện tích hợp switch vào các hệ thống giám sát và điều khiển công nghiệp tương thích như SCADA hoặc HMI.
Thiết bị được trang bị hai đầu vào số DI, hai đầu ra số DO và một relay cảnh báo lỗi nguồn. Các giao diện này có thể kết nối với cảm biến hoặc hệ thống cảnh báo phù hợp, hỗ trợ thu thập trạng thái và truyền thông tin cảnh báo qua mạng.
Chức năng đồng bộ thời gian IEEE 1588v2 PTP hỗ trợ chế độ Peer-to-Peer Transparent Clock và End-to-End Transparent Clock. Tính năng này phù hợp với các hệ thống cần đồng bộ thời gian giữa những thiết bị mạng và thiết bị công nghiệp tương thích.
Sự kết hợp giữa định tuyến Layer 3, Modbus TCP, DI/DO và PTP giúp thiết bị đáp ứng nhiều nhu cầu kết nối trong môi trường công nghiệp, từ mạng truyền dữ liệu đến giám sát trạng thái thiết bị.
Quản lý và giám sát từ xa
PLANET IGS-6325-8T8S4X hỗ trợ quản lý qua giao diện Web, CLI, Telnet, SNMP và cổng console RJ45-to-RS232. Người quản trị có thể cấu hình cổng mạng, VLAN, định tuyến, bảo mật và các tính năng dự phòng theo yêu cầu hệ thống.
Thiết bị hỗ trợ IPv4/IPv6 dual-stack, NTP để đồng bộ thời gian và Syslog để gửi thông tin sự kiện đến hệ thống giám sát từ xa. Các chức năng chẩn đoán cáp và SFP-DDM giúp kiểm tra tình trạng kết nối Ethernet cũng như theo dõi thông số chẩn đoán của module quang tương thích.
Tính năng SNMP hỗ trợ giám sát trạng thái cổng, trong khi SNMP Trap có thể gửi thông báo khi liên kết mạng thay đổi trạng thái. Các chức năng này giúp kỹ thuật viên phát hiện sự cố và quản lý hạ tầng thuận tiện hơn.
Ngoài ra, thiết bị hỗ trợ công cụ PLANET Smart Discovery Utility và có thể tích hợp với nền tảng quản lý mạng tương thích, tùy phiên bản firmware.
Thiết kế công nghiệp bền bỉ, hoạt động từ -40°C đến 75°C
PLANET IGS-6325-8T8S4X sử dụng vỏ nhôm chuẩn IP30, thiết kế phù hợp lắp đặt trong tủ điều khiển, tủ mạng và các khu vực công nghiệp được bảo vệ. Thiết bị hỗ trợ lắp trên thanh DIN-rail hoặc gắn tường, giúp tiết kiệm không gian và thuận tiện khi bố trí hệ thống.
Switch hỗ trợ hai đầu vào nguồn dự phòng, sử dụng nguồn DC 12–48V hoặc AC 24V theo thông số nhà sản xuất. Cơ chế bảo vệ đảo cực và cấu trúc nguồn kép giúp tăng độ tin cậy khi thiết bị được kết nối với các nguồn điện phù hợp.
Dải nhiệt độ hoạt động từ -40°C đến 75°C cho phép sản phẩm đáp ứng nhiều môi trường công nghiệp có điều kiện nhiệt độ khắc nghiệt. Thiết bị hỗ trợ bảo vệ chống tĩnh điện Ethernet 6kV DC và chống xung điện 4kV DC theo thông số kỹ thuật của nhà sản xuất.
Với thiết kế chuyên dụng, PLANET IGS-6325-8T8S4X phù hợp với những hệ thống cần switch công nghiệp có khả năng chịu nhiệt, chống nhiễu và vận hành ổn định trong thời gian dài.
Ứng dụng của switch công nghiệp PLANET IGS-6325-8T8S4X
Hệ thống tự động hóa nhà máy
Thiết bị kết nối PLC, máy tính công nghiệp, bộ điều khiển và các thiết bị Ethernet trong dây chuyền sản xuất. VLAN và định tuyến Layer 3 giúp tổ chức mạng theo từng khu vực, hỗ trợ quản lý lưu lượng và kiểm soát truy cập.
Mạng camera IP và giám sát công nghiệp
Các cổng Gigabit Ethernet hỗ trợ kết nối thiết bị giám sát có giao diện Ethernet. Các cổng quang SFP và SFP+ cho phép truyền dữ liệu về trung tâm giám sát hoặc hệ thống lưu trữ thông qua hạ tầng cáp quang.
Mạng đường trục trong khu công nghiệp
Bốn khe cắm SFP+ 10Gbps hỗ trợ kết nối quang tốc độ cao giữa các tủ mạng, phân khu sản xuất và trung tâm dữ liệu. Công nghệ ERPS giúp xây dựng cấu trúc mạng vòng dự phòng nhằm tăng độ sẵn sàng của kết nối.
Hạ tầng viễn thông và mạng doanh nghiệp
Khả năng kết hợp cổng đồng Gigabit, SFP đa tốc độ và SFP+ 10Gbps giúp sản phẩm phù hợp với mạng tập trung cần nhiều loại giao diện. Chức năng VLAN, QoS và định tuyến Layer 3 hỗ trợ phân đoạn mạng và quản lý lưu lượng.
Hệ thống SCADA và giám sát công nghiệp
Modbus TCP, giao diện DI/DO và PTPv2 hỗ trợ tích hợp thiết bị vào các hệ thống giám sát công nghiệp tương thích, phục vụ thu thập trạng thái và quản lý hạ tầng mạng.
