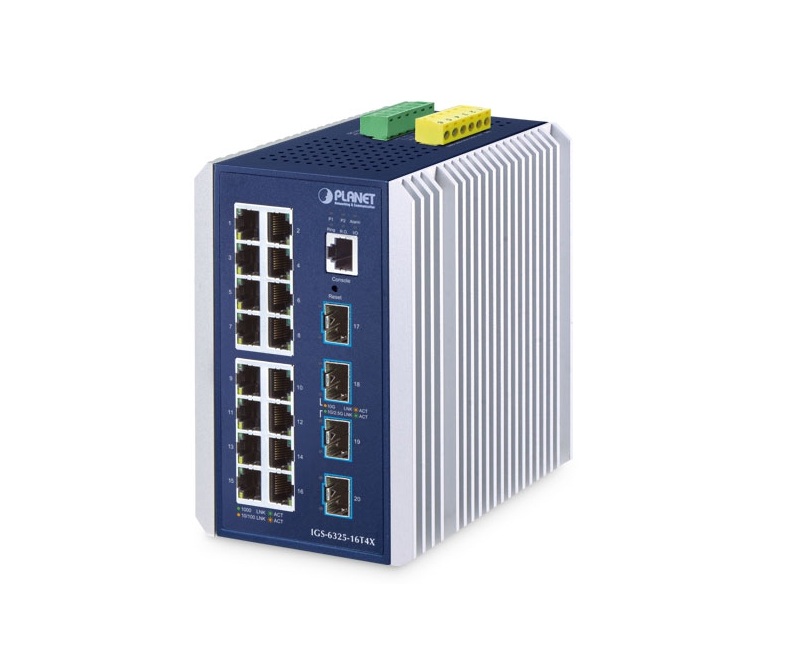

Switch công nghiệp Layer 3 Managed PLANET IGS-6325-16T4X – 16 cổng Gigabit Ethernet RJ45 cùng 4 khe cắm quang SFP+ 10Gbps
Switch công nghiệp Layer 3 Managed PLANET IGS-6325-16T4X là thiết bị chuyển mạch Ethernet công nghiệp được thiết kế cho các hệ thống mạng yêu cầu hiệu suất cao, độ ổn định và khả năng vận hành liên tục. Sản phẩm tích hợp 16 cổng Gigabit Ethernet RJ45 cùng 4 khe cắm quang SFP+ 10Gbps, đáp ứng nhu cầu kết nối thiết bị mạng, hệ thống điều khiển công nghiệp và đường truyền xương sống tốc độ cao.
Với khả năng định tuyến Layer 3, hỗ trợ IPv4/IPv6, công nghệ dự phòng mạng ERPS và các tính năng quản lý bảo mật nâng cao, PLANET IGS-6325-16T4X phù hợp với nhà máy thông minh, hệ thống tự động hóa, trung tâm dữ liệu, hạ tầng viễn thông và mạng Ethernet công nghiệp.
Thiết bị sở hữu vỏ nhôm chuẩn IP30, hỗ trợ lắp đặt trên thanh DIN-rail hoặc gắn tường, đồng thời hoạt động trong dải nhiệt độ từ -40°C đến 75°C. Đây là giải pháp phù hợp cho các môi trường công nghiệp cần thiết bị mạng chuyên dụng có khả năng chịu nhiệt và chống nhiễu tốt.
16 cổng Gigabit Ethernet và 4 cổng quang 10Gbps
PLANET IGS-6325-16T4X được trang bị 16 cổng Ethernet RJ45 10/100/1000BASE-T, cho phép kết nối trực tiếp với máy tính công nghiệp, PLC có giao diện Ethernet, máy chủ, camera IP, thiết bị giám sát và các switch phân phối.
Bên cạnh các cổng đồng Gigabit, thiết bị tích hợp 4 khe cắm quang SFP+ 10GBASE-SR/LR, hỗ trợ triển khai các kết nối quang tốc độ cao giữa các tủ mạng, khu vực sản xuất và trung tâm điều khiển. Các khe SFP+ tương thích với module SFP 1Gbps và 2.5Gbps được hỗ trợ, giúp doanh nghiệp linh hoạt lựa chọn module theo hạ tầng quang hiện có.
Với 20 giao diện mạng, sản phẩm đáp ứng nhu cầu kết nối tập trung nhiều thiết bị Ethernet trong một thiết bị chuyển mạch công nghiệp nhỏ gọn. Các cổng quang 10Gbps đặc biệt hữu ích khi cần kết nối đến hệ thống máy chủ, switch trung tâm hoặc đường truyền trục có lưu lượng dữ liệu lớn.
PLANET IGS-6325-16T4X có băng thông chuyển mạch 112Gbps theo thông số nhà sản xuất, hỗ trợ kiến trúc chuyển mạch non-blocking. Thông lượng chuyển tiếp đạt 83,3Mpps với gói tin 64 byte, giúp xử lý lưu lượng mạng hiệu quả trong những hệ thống có nhiều kết nối đồng thời.
Định tuyến Layer 3 cho mạng công nghiệp
Điểm nổi bật của switch công nghiệp PLANET IGS-6325-16T4X là khả năng định tuyến Layer 3, cho phép chuyển tiếp dữ liệu giữa các mạng con và VLAN mà không nhất thiết phải sử dụng một thiết bị định tuyến riêng cho từng phân đoạn mạng.
Thiết bị hỗ trợ định tuyến tĩnh IPv4/IPv6 cùng các giao thức định tuyến động như RIPv1/v2, OSPFv2 và OSPFv3. Nhờ đó, quản trị viên có thể xây dựng hệ thống mạng phân cấp, tổ chức các khu vực mạng riêng biệt và cấu hình định tuyến phù hợp với quy mô triển khai.
Chức năng định tuyến VLAN giúp kết nối các phân đoạn mạng phục vụ những mục đích khác nhau, chẳng hạn mạng quản lý, mạng điều khiển sản xuất, mạng giám sát và mạng máy chủ. Việc phân chia mạng hợp lý góp phần giảm lưu lượng quảng bá không cần thiết, cải thiện khả năng kiểm soát dữ liệu và đơn giản hóa công tác quản trị.
Thiết bị hỗ trợ tối đa 128 giao diện VLAN, 128 tuyến định tuyến theo thông số nhà sản xuất và bảng định tuyến phần cứng tối đa 4K mục. Đây là nền tảng phù hợp để triển khai mạng công nghiệp có nhiều VLAN và yêu cầu kết nối giữa các phân đoạn mạng.
Dự phòng mạng công nghiệp với ERPS
Trong các hệ thống tự động hóa và sản xuất liên tục, gián đoạn kết nối có thể ảnh hưởng đến việc truyền dữ liệu giữa thiết bị điều khiển, máy chủ và hệ thống giám sát. PLANET IGS-6325-16T4X hỗ trợ Ethernet Ring Protection Switching (ERPS) theo tiêu chuẩn ITU-T G.8032, cho phép triển khai mạng Ethernet dạng vòng có khả năng phục hồi khi xảy ra sự cố đường truyền.
Khi một liên kết trong mạng vòng gặp lỗi, cơ chế ERPS có thể chuyển lưu lượng sang tuyến dự phòng. Theo thông số nhà sản xuất, thời gian phục hồi có thể dưới 10ms trong cấu hình vòng ba thiết bị và dưới 50ms trong cấu hình vòng 16 thiết bị được hỗ trợ.
Ngoài ERPS, sản phẩm hỗ trợ các giao thức Spanning Tree như STP, RSTP và MSTP nhằm hạn chế vòng lặp trong mạng Ethernet. Chức năng BPDU Guard và Loop Protection hỗ trợ tăng cường khả năng kiểm soát cấu trúc mạng, hạn chế các sự cố do kết nối sai hoặc vòng lặp ngoài dự kiến.
Thiết bị cũng hỗ trợ Link Aggregation Control Protocol (LACP) theo IEEE 802.3ad và cấu hình trunk tĩnh. Nhiều cổng vật lý có thể được kết hợp thành một liên kết logic để tăng băng thông và bổ sung khả năng dự phòng đường truyền.
Kết nối quang tốc độ cao cho mạng xương sống
Bốn khe cắm SFP+ 10Gbps giúp PLANET IGS-6325-16T4X đáp ứng nhu cầu xây dựng mạng xương sống tốc độ cao trong nhà máy, khu công nghiệp và hệ thống viễn thông.
Khi sử dụng module quang phù hợp, thiết bị có thể kết nối với các switch phân phối, switch trung tâm hoặc máy chủ thông qua cáp quang. Khoảng cách truyền dẫn phụ thuộc vào loại module, chuẩn quang, chất lượng cáp và điều kiện triển khai thực tế.
Các khe SFP+ tương thích với module SFP 1G/2.5G được hỗ trợ, giúp tận dụng hạ tầng quang sẵn có trong quá trình nâng cấp mạng. Doanh nghiệp có thể triển khai kết nối theo từng giai đoạn mà không nhất thiết phải thay đổi toàn bộ hệ thống cáp quang hiện tại.
Với khả năng kết hợp 16 cổng đồng Gigabit và 4 cổng quang 10Gbps, thiết bị phù hợp làm switch tập trung tại các tủ mạng công nghiệp, nơi cần kết nối nhiều thiết bị đầu cuối và truyền dữ liệu lên mạng trung tâm với băng thông lớn.
Quản lý VLAN linh hoạt
PLANET IGS-6325-16T4X hỗ trợ nhiều tính năng VLAN giúp tổ chức hệ thống mạng theo khu vực, chức năng hoặc nhóm thiết bị.
Các chức năng VLAN bao gồm IEEE 802.1Q Tagged VLAN, Q-in-Q theo IEEE 802.1ad, Private VLAN Edge, MAC-based VLAN, Protocol-based VLAN, Voice VLAN, GVRP và Multicast VLAN Registration (MVR). Thiết bị hỗ trợ tối đa 4K nhóm VLAN, đáp ứng nhu cầu phân đoạn mạng trong những hệ thống có quy mô lớn.
Việc phân chia VLAN giúp tách biệt lưu lượng giữa mạng điều khiển công nghiệp, mạng quản lý, mạng camera và các hệ thống máy chủ. Khi kết hợp với định tuyến Layer 3 và ACL, quản trị viên có thể kiểm soát luồng dữ liệu giữa các phân đoạn mạng theo chính sách đã thiết lập.
Tính năng Link Aggregation cho phép nhóm nhiều cổng thành một liên kết logic. Trong khi đó, Port Mirroring hỗ trợ sao chép lưu lượng đến cổng giám sát để phục vụ phân tích và xử lý sự cố. LLDP giúp nhận diện thiết bị mạng lân cận, hỗ trợ kiểm tra sơ đồ kết nối và quản lý hạ tầng thuận tiện hơn.
Tối ưu lưu lượng với QoS
PLANET IGS-6325-16T4X tích hợp Quality of Service (QoS), cho phép phân loại và ưu tiên các luồng dữ liệu theo yêu cầu của ứng dụng.
Thiết bị hỗ trợ tám hàng đợi ưu tiên trên các cổng chuyển mạch, cùng các chính sách lập lịch Strict Priority và Weighted Round Robin (WRR). Lưu lượng có thể được phân loại dựa trên mức ưu tiên IEEE 802.1p, trường ToS/DSCP, địa chỉ IP, số cổng TCP/UDP và các ứng dụng mạng phổ biến.
Chức năng kiểm soát băng thông đầu vào và đầu ra cho phép giới hạn mức sử dụng tài nguyên mạng theo từng cổng. Điều này giúp quản trị viên kiểm soát lưu lượng, hạn chế tình trạng một nhóm thiết bị chiếm quá nhiều băng thông và ưu tiên những ứng dụng quan trọng.
Trong môi trường công nghiệp, QoS có thể hỗ trợ phân bổ tài nguyên cho hệ thống giám sát, truyền dữ liệu điều khiển và các ứng dụng cần độ ổn định cao. Hiệu quả thực tế phụ thuộc vào chính sách cấu hình và đặc điểm lưu lượng của toàn hệ thống.
Quản lý lưu lượng multicast với IGMP và MLD Snooping
PLANET IGS-6325-16T4X hỗ trợ IGMP Snooping phiên bản 1, 2 và 3 cho IPv4, cùng MLD Snooping phiên bản 1 và 2 cho IPv6. Các tính năng này giúp switch xác định những cổng có thiết bị đăng ký nhận lưu lượng multicast, từ đó chuyển tiếp dữ liệu phù hợp thay vì phát tán đến tất cả các cổng.
Quản lý multicast hiệu quả đặc biệt hữu ích trong hệ thống camera IP, truyền video, hội nghị trực tuyến và các ứng dụng công nghiệp có sử dụng luồng dữ liệu multicast.
Thiết bị hỗ trợ IGMP Querier, MLD Querier và Multicast VLAN Registration. Các chức năng này giúp quản lý nhóm multicast tốt hơn trong những hệ thống có nhiều VLAN hoặc nhiều thiết bị nhận dữ liệu.
Bảo mật mạng với ACL và xác thực truy cập
PLANET IGS-6325-16T4X tích hợp nhiều tính năng bảo mật nhằm kiểm soát quyền truy cập và hạn chế lưu lượng không mong muốn trong mạng công nghiệp.
Access Control List (ACL) hỗ trợ lọc lưu lượng dựa trên địa chỉ MAC, địa chỉ IP, giao thức, VLAN ID, DSCP và mức ưu tiên 802.1p. Quản trị viên có thể sử dụng các quy tắc này để cho phép hoặc từ chối những luồng dữ liệu nhất định giữa các thiết bị và phân đoạn mạng.
Thiết bị hỗ trợ xác thực truy cập mạng theo IEEE 802.1X, xác thực theo địa chỉ MAC và tích hợp RADIUS/TACACS+ để quản lý xác thực tập trung. Các chức năng DHCP Snooping, Dynamic ARP Inspection và IP Source Guard giúp hạn chế một số dạng lưu lượng giả mạo và truy cập trái phép.
Đối với quản trị từ xa, sản phẩm hỗ trợ SSHv2, TLSv1.2 và SNMPv3 nhằm tăng cường bảo mật cho hoạt động cấu hình và giám sát thiết bị. Việc kết hợp các tính năng bảo mật này với phân quyền người dùng và chính sách quản lý mạng giúp tăng cường khả năng bảo vệ hạ tầng công nghiệp.
Hỗ trợ Modbus TCP và giám sát công nghiệp
PLANET IGS-6325-16T4X hỗ trợ giao thức Modbus TCP, tạo điều kiện tích hợp với các hệ thống SCADA, HMI và nền tảng thu thập dữ liệu công nghiệp tương thích.
Thông qua các cơ chế giám sát được hỗ trợ, quản trị viên có thể theo dõi thông tin vận hành của switch, trạng thái cổng mạng và trạng thái giao diện DI/DO. Khả năng tích hợp này hỗ trợ công tác giám sát hạ tầng mạng trong hệ thống tự động hóa.
Thiết bị có hai đầu vào số DI, hai đầu ra số DO và một relay cảnh báo lỗi nguồn. Các giao diện này có thể kết nối với cảm biến hoặc hệ thống cảnh báo phù hợp để thu thập tín hiệu trạng thái và hỗ trợ xử lý sự cố.
Ngoài ra, sản phẩm hỗ trợ IEEE 1588v2 Precision Time Protocol (PTP) ở chế độ Peer-to-Peer Transparent Clock và End-to-End Transparent Clock, phục vụ các ứng dụng cần đồng bộ thời gian trong mạng Ethernet.
Quản lý và giám sát từ xa
PLANET IGS-6325-16T4X hỗ trợ nhiều phương thức quản lý như giao diện Web, CLI qua cổng console hoặc Telnet và giao thức SNMP. Các phương thức này giúp quản trị viên cấu hình thiết bị, theo dõi trạng thái kết nối và kiểm tra các thông số vận hành.
Thiết bị hỗ trợ IPv4/IPv6 dual-stack cho quản lý mạng, NTP để đồng bộ thời gian và Syslog để gửi thông tin sự kiện đến hệ thống giám sát từ xa. Tính năng chẩn đoán cáp giúp phát hiện một số vấn đề liên quan đến kết nối Ethernet, trong khi SFP-DDM hỗ trợ theo dõi các thông số chẩn đoán của module quang tương thích.
Sản phẩm cũng hỗ trợ công cụ quản lý mạng của PLANET, giúp đơn giản hóa việc triển khai và giám sát thiết bị trong hệ thống có nhiều switch.
Thiết kế công nghiệp, hoạt động trong môi trường khắc nghiệt
PLANET IGS-6325-16T4X được trang bị vỏ nhôm chuẩn IP30, thiết kế nhỏ gọn để lắp đặt trên thanh DIN-rail hoặc gắn tường. Kết cấu này phù hợp với các tủ điều khiển công nghiệp và không gian lắp đặt hạn chế.
Thiết bị hỗ trợ hai đầu vào nguồn dự phòng, sử dụng nguồn DC 9–48V hoặc AC 24V theo thông số kỹ thuật của nhà sản xuất. Hệ thống nguồn kép có cơ chế bảo vệ đảo cực và hỗ trợ duy trì hoạt động khi một nguồn gặp sự cố, nếu nguồn còn lại được cấp và kết nối đúng cách.
Dải nhiệt độ hoạt động từ -40°C đến 75°C giúp switch đáp ứng những môi trường có nhiệt độ biến động lớn. Thiết bị hỗ trợ bảo vệ chống tĩnh điện Ethernet 6kV DC và chống xung điện 4kV DC theo thông số nhà sản xuất, phù hợp với các môi trường có nguy cơ nhiễu điện từ và xung điện công nghiệp.
Với thiết kế chuyên dụng, sản phẩm có thể triển khai trong nhà máy, tủ điều khiển ngoài hiện trường và các hệ thống mạng công nghiệp cần độ tin cậy cao.
Ứng dụng của switch công nghiệp PLANET IGS-6325-16T4X
Hệ thống tự động hóa nhà máy
Thiết bị kết nối PLC, máy tính công nghiệp, bộ điều khiển và các thiết bị Ethernet trong dây chuyền sản xuất. Định tuyến Layer 3 và VLAN giúp tổ chức mạng theo từng khu vực, hỗ trợ quản lý lưu lượng và tăng cường bảo mật.
Mạng camera IP và giám sát công nghiệp
Các cổng Gigabit Ethernet hỗ trợ kết nối camera IP và thiết bị giám sát có giao diện Ethernet. Các cổng quang 10Gbps có thể kết nối đến switch trung tâm hoặc hệ thống lưu trữ, đáp ứng nhu cầu truyền dữ liệu lớn.
Mạng đường trục trong khu công nghiệp
Bốn khe cắm SFP+ 10Gbps giúp thiết lập kết nối quang tốc độ cao giữa các tủ mạng, khu vực sản xuất và trung tâm dữ liệu. ERPS hỗ trợ xây dựng cấu trúc mạng vòng dự phòng nhằm tăng độ sẵn sàng của kết nối.
Hạ tầng viễn thông và ISP
Khả năng định tuyến IPv4/IPv6, VLAN, QoS và cổng quang 10Gbps giúp sản phẩm phù hợp với một số hệ thống mạng truy nhập hoặc mạng tập trung cần phân đoạn lưu lượng và quản lý linh hoạt.
Hệ thống SCADA và giám sát công nghiệp
Modbus TCP, giao diện DI/DO và PTPv2 hỗ trợ tích hợp thiết bị vào hệ thống giám sát công nghiệp tương thích, giúp theo dõi trạng thái mạng và phối hợp với các thành phần điều khiển.
