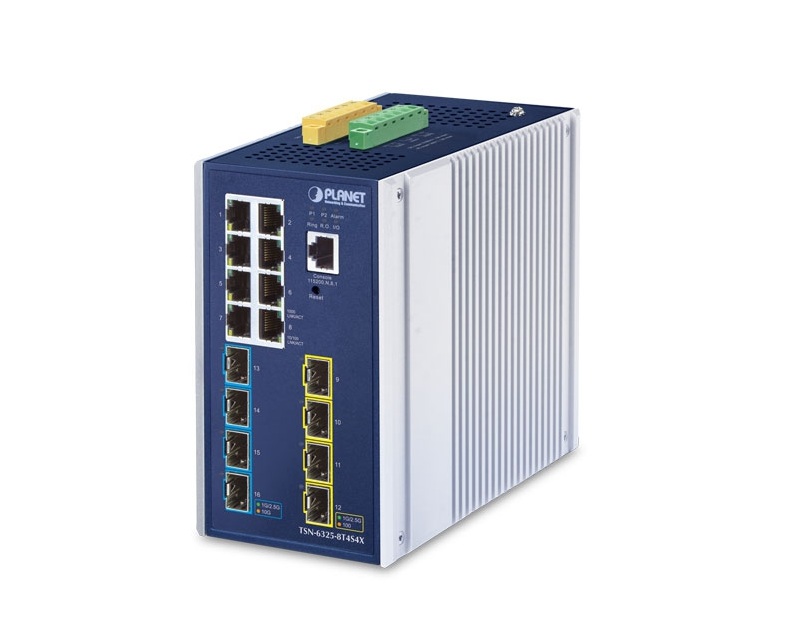

Switch công nghiệp Layer 3 Managed TSN PLANET TSN-6325-8T4S4X, 8 cổng Gigabit RJ45 và 4 khe cắm quang SFP hỗ trợ tốc độ 1Gbps và 2.5Gbps và 4 khe cắm quang SFP+ 10Gbps và 1 cổng console RJ45-to-RS232 phục vụ cấu hình và quản trị .
Switch công nghiệp Layer 3 Managed TSN PLANET TSN-6325-8T4S4X là thiết bị chuyển mạch Ethernet công nghiệp được thiết kế cho các hệ thống tự động hóa, nhà máy thông minh và hạ tầng mạng yêu cầu truyền dữ liệu thời gian thực. Sản phẩm tích hợp công nghệ Time-Sensitive Networking (TSN), khả năng định tuyến Layer 3, các cổng quang tốc độ cao và cơ chế dự phòng mạng, giúp nâng cao hiệu suất, độ tin cậy và khả năng mở rộng của hệ thống mạng công nghiệp.
Với thiết kế vỏ kim loại chuẩn IP30, hỗ trợ lắp đặt trên thanh DIN-rail hoặc gắn tường, PLANET TSN-6325-8T4S4X phù hợp với môi trường vận hành công nghiệp có điều kiện nhiệt độ khắc nghiệt. Thiết bị đáp ứng nhu cầu kết nối từ các thiết bị điều khiển tại hiện trường đến hệ thống mạng xương sống của nhà máy.
Tổng quan về switch công nghiệp PLANET TSN-6325-8T4S4X
PLANET TSN-6325-8T4S4X thuộc dòng switch công nghiệp Layer 3 Managed TSN, hỗ trợ kết nối Ethernet Gigabit, cổng quang SFP 1G/2.5G và cổng quang SFP+ 10G. Sự kết hợp giữa các giao diện đồng và quang giúp thiết bị linh hoạt khi triển khai mạng cho hệ thống PLC, thiết bị điều khiển, máy chủ công nghiệp, hệ thống giám sát và các thiết bị mạng ở cấp độ nhà máy.
Thiết bị có tổng cộng 16 giao diện mạng, bao gồm:
- 8 cổng Ethernet RJ45 10/100/1000BASE-T.
- 4 khe cắm quang SFP hỗ trợ tốc độ 1Gbps và 2.5Gbps.
- 4 khe cắm quang SFP+ 10Gbps, tương thích với các module SFP 1G và 2.5G được hỗ trợ.
- 1 cổng console RJ45-to-RS232 phục vụ cấu hình và quản trị.
Các cổng quang tốc độ cao cho phép xây dựng kết nối đường trục băng thông lớn giữa những khu vực sản xuất, tủ mạng công nghiệp, máy chủ và các hệ thống điều khiển trung tâm. Khi kết hợp với module quang phù hợp, mạng có thể đáp ứng nhu cầu truyền dữ liệu trên khoảng cách xa.
Công nghệ TSN hỗ trợ truyền dữ liệu thời gian thực
Điểm nổi bật của PLANET TSN-6325-8T4S4X là khả năng hỗ trợ Time-Sensitive Networking (TSN), công nghệ mạng Ethernet giúp kiểm soát thời điểm truyền dữ liệu, đồng bộ thời gian và ưu tiên các luồng dữ liệu quan trọng.
Trong môi trường tự động hóa công nghiệp, nhiều loại dữ liệu cùng hoạt động trên một hệ thống mạng, từ dữ liệu điều khiển máy móc đến thông tin giám sát và video. Nếu lưu lượng mạng không được quản lý phù hợp, các gói dữ liệu điều khiển có thể gặp độ trễ hoặc biến động thời gian truyền. Công nghệ TSN giúp xử lý vấn đề này bằng cách phối hợp lịch truyền, quản lý luồng dữ liệu và ưu tiên các gói tin theo yêu cầu của ứng dụng.
PLANET TSN-6325-8T4S4X hỗ trợ các tiêu chuẩn TSN quan trọng như:
- IEEE 802.1AS-REV: Đồng bộ thời gian giữa các thiết bị trong mạng.
- IEEE 802.1Qbv: Lập lịch truyền dữ liệu theo thời gian.
- IEEE 802.1Qbu và IEEE 802.3br: Hỗ trợ cơ chế ngắt khung dữ liệu để ưu tiên lưu lượng quan trọng.
- IEEE 802.1Qci: Lọc và kiểm soát từng luồng dữ liệu.
- IEEE 802.1CB: Sao chép và loại bỏ khung dữ liệu trùng lặp nhằm tăng độ tin cậy khi truyền.
Việc tích hợp các chức năng TSN giúp doanh nghiệp xây dựng hạ tầng Ethernet có khả năng đáp ứng tốt hơn các ứng dụng đòi hỏi thời gian truyền dữ liệu xác định. Hiệu quả thực tế còn phụ thuộc vào cấu hình mạng, thiết bị đầu cuối và khả năng tương thích TSN của toàn hệ thống.
Đồng bộ thời gian chính xác với IEEE 1588 PTP
Đối với dây chuyền tự động hóa, robot công nghiệp và hệ thống điều khiển phân tán, việc đồng bộ thời gian giữa các thiết bị có vai trò quan trọng. PLANET TSN-6325-8T4S4X hỗ trợ IEEE 1588 Precision Time Protocol phiên bản 2 (PTPv2), phục vụ đồng bộ thời gian trong mạng Ethernet.
Thiết bị hỗ trợ nhiều chế độ PTP như Master, Slave, Boundary Clock, Peer-to-Peer Transparent Clock và End-to-End Transparent Clock. Những chế độ này giúp xây dựng cấu trúc đồng bộ thời gian phù hợp với quy mô và kiến trúc của hệ thống.
Khi được cấu hình đúng cách, chức năng đồng bộ thời gian giúp các thiết bị công nghiệp phối hợp hoạt động chính xác hơn, hỗ trợ thu thập dữ liệu theo thời điểm và cải thiện khả năng giám sát những quy trình yêu cầu độ chính xác cao.
Băng thông chuyển mạch 116Gbps với cổng quang 10G
PLANET TSN-6325-8T4S4X có băng thông chuyển mạch 116Gbps theo thông số nhà sản xuất, hỗ trợ xử lý lưu lượng giữa các cổng với hiệu suất cao. Thiết bị phù hợp với các hệ thống công nghiệp có nhiều nguồn dữ liệu đồng thời, cần kết nối mạng ổn định giữa tầng thiết bị và mạng xương sống.
Bốn khe cắm SFP+ 10G cho phép triển khai các đường truyền quang tốc độ cao, giảm nguy cơ nghẽn băng thông tại các kết nối tập trung. Bốn khe SFP 1G/2.5G hỗ trợ mở rộng kết nối quang cho những thiết bị hoặc khu vực có yêu cầu tốc độ thấp hơn.
Thiết bị hỗ trợ Jumbo Frame lên đến 10KB, bảng địa chỉ MAC 32K và bộ đệm dữ liệu dùng chung 32Mbit. Các tính năng này hỗ trợ xử lý lưu lượng trong mạng có nhiều thiết bị và các ứng dụng truyền dữ liệu dung lượng lớn.
Định tuyến Layer 3 cho hệ thống mạng công nghiệp
Không chỉ thực hiện chức năng chuyển mạch Layer 2, PLANET TSN-6325-8T4S4X còn hỗ trợ định tuyến Layer 3, giúp kết nối các mạng con và VLAN khác nhau mà không cần chuyển toàn bộ lưu lượng qua một thiết bị định tuyến độc lập.
Thiết bị hỗ trợ định tuyến tĩnh IPv4, IPv6 và các giao thức định tuyến động như RIPv2, OSPFv2 và OSPFv3. Hệ thống có thể cấu hình tối đa 128 giao diện VLAN, hỗ trợ tối đa 512 tuyến tĩnh và bảng định tuyến lên đến 3.072 mục theo thông số kỹ thuật của nhà sản xuất.
Chức năng định tuyến Layer 3 giúp phân chia mạng theo từng khu vực sản xuất, nhóm máy móc hoặc hệ thống điều khiển. Việc phân đoạn mạng hợp lý có thể giảm lưu lượng quảng bá không cần thiết, cải thiện khả năng quản trị và hỗ trợ áp dụng chính sách bảo mật giữa các khu vực.
Quản lý VLAN và tối ưu lưu lượng mạng
PLANET TSN-6325-8T4S4X hỗ trợ các tính năng quản lý mạng Layer 2 nhằm tổ chức hệ thống Ethernet công nghiệp theo nhu cầu triển khai thực tế.
Các chức năng VLAN bao gồm IEEE 802.1Q VLAN, Q-in-Q, Private VLAN Edge, MAC-based VLAN, Protocol-based VLAN, Voice VLAN và IP Subnet-based VLAN. Thiết bị hỗ trợ tối đa 4K nhóm VLAN, giúp phân chia lưu lượng giữa các hệ thống điều khiển, máy chủ, thiết bị giám sát và các nhóm thiết bị khác nhau.
Tính năng Link Aggregation theo IEEE 802.3ad LACP cho phép kết hợp nhiều đường truyền vật lý thành một kết nối logic nhằm tăng tổng băng thông và cung cấp khả năng dự phòng. Thiết bị cũng hỗ trợ các giao thức Spanning Tree như STP, RSTP và MSTP để hạn chế vòng lặp trong mạng Ethernet.
Đối với hệ thống có sử dụng dữ liệu multicast, IGMP Snooping và MLD Snooping giúp quản lý việc chuyển tiếp lưu lượng phù hợp với các nhóm nhận dữ liệu, góp phần hạn chế lưu lượng không cần thiết trên mạng.
Dự phòng mạng công nghiệp với ERPS
Độ sẵn sàng của mạng là yếu tố quan trọng đối với các dây chuyền sản xuất liên tục. PLANET TSN-6325-8T4S4X hỗ trợ Ethernet Ring Protection Switching (ERPS) theo tiêu chuẩn ITU-T G.8032, cho phép xây dựng cấu trúc mạng vòng có khả năng phục hồi khi xảy ra sự cố trên một liên kết.
Theo thông số của nhà sản xuất, thời gian phục hồi có thể dưới 10ms trong cấu hình vòng ba nút và dưới 50ms trong cấu hình vòng 16 nút, tùy thuộc vào điều kiện triển khai.
Khi kết hợp các chức năng dự phòng phù hợp, hệ thống có thể giảm thời gian gián đoạn do lỗi đường truyền, nâng cao độ ổn định cho các ứng dụng giám sát, điều khiển và truyền dữ liệu trong nhà máy.
Ngoài dự phòng đường truyền, thiết bị còn hỗ trợ hai đầu vào nguồn điện với cơ chế bảo vệ khi nguồn gặp sự cố. Thiết kế này giúp tăng khả năng duy trì hoạt động khi được kết nối với các nguồn cấp điện phù hợp.
Bảo mật mạng với ACL và xác thực truy cập
Trong môi trường công nghiệp, việc kiểm soát quyền truy cập vào mạng giúp hạn chế các kết nối không được phép và bảo vệ hệ thống điều khiển. PLANET TSN-6325-8T4S4X cung cấp các chức năng bảo mật ở nhiều lớp mạng.
Access Control List (ACL) hỗ trợ kiểm soát lưu lượng dựa trên những tiêu chí như địa chỉ IP nguồn, địa chỉ IP đích, giao thức và cổng TCP/UDP. Tính năng này giúp quản trị viên xây dựng chính sách cho phép hoặc hạn chế các luồng dữ liệu giữa những thiết bị và khu vực mạng.
Thiết bị hỗ trợ xác thực truy cập theo cổng và theo địa chỉ MAC với IEEE 802.1X, đồng thời cung cấp các chức năng bảo vệ như DHCP Snooping, IP Source Guard và Dynamic ARP Inspection. Những cơ chế này hỗ trợ phát hiện hoặc hạn chế một số dạng lưu lượng giả mạo và truy cập trái phép.
Các giao thức quản trị bảo mật như SSHv2, TLSv1.2 và SNMPv3 hỗ trợ bảo vệ quá trình quản trị từ xa. Khi triển khai, doanh nghiệp nên kết hợp cấu hình bảo mật thiết bị với chính sách phân quyền, quản lý tài khoản và giám sát mạng tổng thể.
Quản lý QoS và ưu tiên dữ liệu quan trọng
PLANET TSN-6325-8T4S4X hỗ trợ Quality of Service (QoS) để phân loại và ưu tiên lưu lượng theo yêu cầu của ứng dụng. Thiết bị có tám hàng đợi ưu tiên trên các cổng chuyển mạch, hỗ trợ chính sách Strict Priority và Weighted Round Robin (WRR).
Lưu lượng có thể được phân loại dựa trên mức ưu tiên IEEE 802.1p, trường ToS/DSCP, địa chỉ IP, cổng TCP/UDP và các ứng dụng mạng thông dụng. Ngoài ra, thiết bị hỗ trợ giới hạn băng thông đầu vào, đầu ra và kiểm soát lưu lượng trên từng cổng.
Các chức năng QoS giúp phân bổ tài nguyên mạng hợp lý hơn khi nhiều ứng dụng hoạt động đồng thời. Khi kết hợp với TSN và cấu hình lịch truyền phù hợp, hệ thống có thể đáp ứng tốt hơn các ứng dụng yêu cầu ưu tiên dữ liệu điều khiển và đồng bộ thời gian.
Giám sát và quản lý tập trung
PLANET TSN-6325-8T4S4X hỗ trợ quản trị qua giao diện Web, cổng console, Telnet và SNMP. Giao diện Web cho phép người quản trị cấu hình và theo dõi thiết bị thông qua trình duyệt, trong khi SNMP hỗ trợ tích hợp với các hệ thống giám sát mạng tương thích.
Thiết bị có các đầu vào và đầu ra số DI/DO cùng ngõ ra relay cảnh báo lỗi nguồn. Những giao diện này có thể được sử dụng trong các phương án giám sát trạng thái và tích hợp với hệ thống điều khiển hoặc cảnh báo công nghiệp phù hợp.
Nhờ các phương thức quản lý và giám sát đa dạng, doanh nghiệp có thể kiểm tra trạng thái kết nối, theo dõi hoạt động mạng và xử lý sự cố thuận tiện hơn trong quá trình vận hành.
Thiết kế công nghiệp, hoạt động trong môi trường khắc nghiệt
PLANET TSN-6325-8T4S4X được thiết kế với vỏ kim loại chuẩn IP30, phù hợp lắp đặt trong tủ điều khiển hoặc khu vực mạng công nghiệp được bảo vệ. Thiết bị hỗ trợ lắp trên thanh DIN-rail hoặc gắn tường, giúp tiết kiệm không gian và thuận tiện cho việc bố trí trong tủ điện.
Thiết bị hỗ trợ nguồn DC 9–48V hoặc AC 24V theo thông số kỹ thuật, với hai đầu vào nguồn phục vụ cấu hình dự phòng. Cơ chế bảo vệ đảo cực và cảnh báo lỗi nguồn giúp tăng độ an toàn trong quá trình vận hành.
Dải nhiệt độ hoạt động từ -40°C đến 75°C cho phép sản phẩm đáp ứng nhiều môi trường công nghiệp có điều kiện nhiệt độ biến động. Đây là lựa chọn phù hợp cho những hệ thống cần thiết bị mạng chuyên dụng thay vì switch văn phòng thông thường.
Ứng dụng của switch công nghiệp TSN-6325-8T4S4X
Hệ thống tự động hóa nhà máy
Thiết bị có thể kết nối PLC, bộ điều khiển, máy tính công nghiệp và các thiết bị mạng trong dây chuyền sản xuất. Công nghệ TSN hỗ trợ triển khai mạng đáp ứng các yêu cầu về đồng bộ thời gian và truyền dữ liệu có độ trễ thấp.
Nhà máy thông minh và Industry 4.0
Với khả năng kết hợp Ethernet Gigabit, quang 2.5G và quang 10G, switch phù hợp làm thiết bị tập trung hoặc kết nối đường trục trong hệ thống thu thập dữ liệu, giám sát sản xuất và phân tích vận hành.
Hệ thống robot và điều khiển chuyển động
Các chức năng đồng bộ thời gian và lập lịch truyền dữ liệu TSN hỗ trợ xây dựng hạ tầng mạng cho những ứng dụng cần phối hợp giữa nhiều thiết bị. Hiệu quả phụ thuộc vào khả năng hỗ trợ TSN của thiết bị đầu cuối và toàn bộ cấu hình mạng.
Hệ thống giao thông và hạ tầng công nghiệp
Các cổng quang tốc độ cao, định tuyến Layer 3 và cơ chế dự phòng mạng giúp thiết bị phù hợp với một số hệ thống giám sát, điều khiển và truyền dữ liệu trong hạ tầng công nghiệp.
Mạng đường trục cho hệ thống công nghiệp
Bốn cổng SFP+ 10Gbps giúp kết nối các switch phân phối, máy chủ và hệ thống mạng trung tâm. Các cổng SFP 1G/2.5G mở rộng khả năng kết nối quang đến những khu vực có nhu cầu băng thông khác nhau.
