Consultix WaVue™ là máy phân tích phổ tần số vô tuyến (RF Spectrum Analyzer) để kiểm tra, thiết kế và bảo trì tín hiệu, mạch điện và thiết bị tần số vô tuyến. Các kỹ sư đã sử dụng rộng rãi máy phân tích phổ (RF Spectrum Analyzer) để đo đặc tính nhiễu và méo tín hiệu đáp ứng tần số của tất cả các loại mạch tần số vô tuyến.
Ngoài ra, trong thử nghiệm EMC, máy phân tích phổ không dây được sử dụng cho các thử nghiệm tiền kiểm tra cơ bản. Trong các ứng dụng viễn thông, máy phân tích phổ RF không dây ngày càng được quan tâm nhiều hơn vì phổ tần được coi là tài sản quý giá nhất đối với mạng không dây. Máy phân tích phổ RF không dây Consultix MTM-427s được sử dụng theo nhiều cách và ở các giai đoạn khác nhau, từ việc xác định băng thông chiếm dụng đến việc theo dõi các nguồn gây nhiễu (săn nhiễu).
Tính năng chính máy phân tích phổ RF vô tuyến Consultix WaVue™ Spectrum Analyzer
- Thiết kế kiểu cầm tay, gọn nhẹ và dễ sử dụng.
- Dải tần số 400MHz tới 4.0 GHz
- Màn hình công nghiệp cảm ứng 4.3”, giao diện thân thiện
- Hiệu suất DANL: -115dBm (RBW 100KHz)
- Chế độ dò tìm nhiễu (Tùy chọn)
- Hiển thị phổ đồ / dạng thác nước
- Chế độ báo hiệu vị trí nhiễu
- Bộ ghi phổ dài hạn
- Đa vạch, điểm đánh dấu và đường giới hạn
- Danh sách băng tần cài đặt sẵn
- Tùy chọn mua thêm tính năng đo nhiễu xuyên điều chế (PIM)
- Nguồn điện: Adapter nguồn 100~240VAC và PIN 3.400mAh (~ 2.5 tiếng hoạt động)
Khả năng phân tích tần số vô tuyến linh hoạt trên hiện trường và phòng thí nghiệm
Máy phân tích phổ tần số vô tuyến cầm tay Consultix WaVue™ là giải pháp thiết bị đo lường và phân tích tần số RF vô tuyến có đầy đủ các tính năng cần thiết cho việc đo tín hiệu và phân tích nhiễu, bao gồm cả cho cả phòng thí nghiệm và sử dụng ngoài hiện trường cho các kỹ sư và kỹ thuật viên. Với cấu trúc chắc chắn, dễ sử dụng, giao diện người dùng trực quan, khả năng truy cập thử nghiệm linh hoạt và tính nhỏ gọn. Consultix WaVue™ duy trì hiệu suất và độ chính xác hiệu suất cao, có thể được sử dụng trong nhiều ứng dụng phòng thí nghiệm không cần đến toàn bộ khả năng của máy phân tích phổ để bàn.
Đo kiểm tra nhiễu xuyên điều chế (PIM) trên thiết bị thụ động trong hệ thống thông tin vô tuyến di động và IBS/DAS
Các trạm thu phát sóng di động thường có nhiều mối nối giữa các kim loại khác nhau, và trong một số điều kiện, các mối nối thụ động này hoạt động như các thiết bị phi tuyến tính, do đó tạo ra hiện tượng gọi là điều chế xen kẽ (Intermodulation). Bất kỳ hai tín hiệu nào cũng có thể tác động lên các phần tử này và tạo ra các sản phẩm điều chế xen kẽ gây nhiễu cho kênh khác cùng tồn tại tại cùng một vị trí hoặc gần đó. Do đó, điều chế xen kẽ thụ động là một vấn đề nghiêm trọng trong mạng di động và mặc dù ở mức độ tương đối nhỏ, nó vẫn gây ra những ảnh hưởng nghiêm trọng nếu không được giảm thiểu.
Nhìn chung, các nguồn gây nhiễu xuyên điều chế (PIM) có thể là dây cáp bị lỏng, đầu nối bị ăn mòn, bộ ghép kênh song công hoạt động kém hiệu quả, ăng-ten cũ/hư hỏng hoặc kim loại bị gỉ nằm ngoài phạm vi ăng-ten. Trường hợp sau, được gọi là “bu lông bị gỉ”, có thể do các yếu tố trong vùng gần ăng-ten (vài centimet phía sau, phía trên, phía dưới hoặc bên cạnh ăng-ten) hoặc các vật thể kim loại cách đó vài mét nhưng vẫn được ăng-ten chiếu sáng đáng kể.
Có một số phương pháp để phát hiện các nguồn điều chế xen kẽ thụ động (PIM), tuy nhiên trong hầu hết các trường hợp, các nguồn PIM dạng bu lông gỉ có thể được kích thích rồi dễ dàng định vị bằng một thiết bị cầm tay đơn giản bao gồm máy phân tích phổ, bộ lọc đặc biệt và đầu dò/ăng ten PIM thấp.

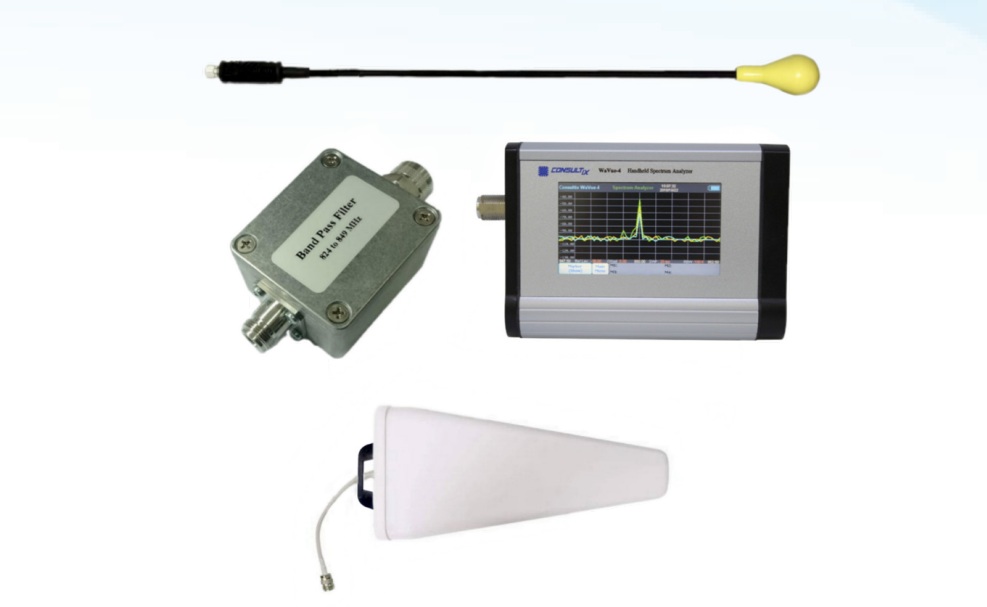

Bộ dụng cụ Consultix PIM Explorer được thiết kế để hoạt động với bất kỳ máy phân tích phổ mini MTM-427 hoặc WaVue, vốn được trang bị sẵn các thiết bị dò nhiễu. Và với độ nhạy xuống đến -120 dBm, chức năng đa vạch, đánh dấu và tiếng bíp, hệ thống nhỏ gọn này đặc biệt nhanh chóng và thuận tiện để xác định vị trí tất cả các nguồn PIM trong vùng xung quanh ăng-ten.
Ứng dụng sử dụng máy phân tích phổ RF vô tuyến
- Đo lường và phân tích phổ không dây
- Đo lường trong phòng thí nghiệm
- Phát hiện và phân tích nhiễu
- Bảo trì và kiểm tra thiết bị vô tuyến
- Lập kế hoạch mạng không dây
- Khắc phục sự cố mạng không dây
- Đo lường cơ bản
- Kiểm tra tuân thủ EMC trước khi áp dụng
- Phòng thí nghiệm đo lường anten
- Phòng thí nghiệm giáo dục về không dây
- Nghiên cứu vô tuyến
