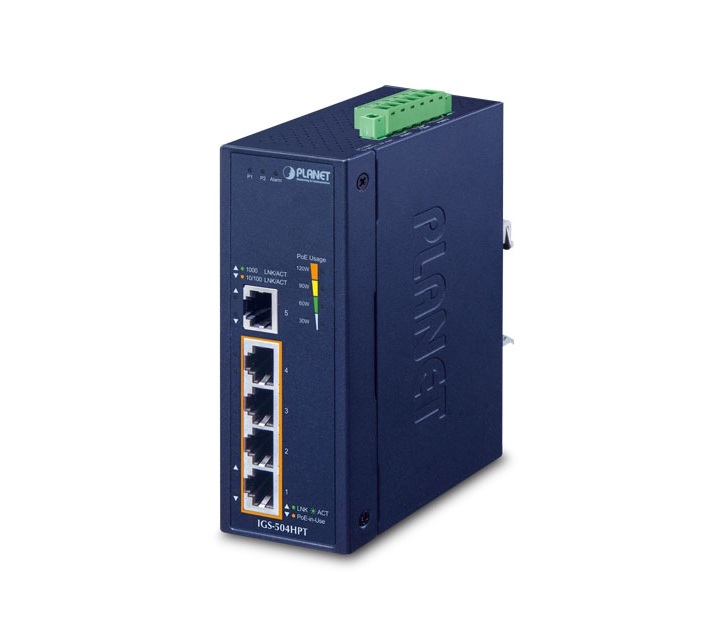

Switch công nghiệp PoE+ PLANET IGS-504HPT – 4 cổng Gigabit PoE+ chuẩn IEEE 802.3at và 1 cổng Gigabit Ethernet RJ45
PLANET IGS-504HPT là switch công nghiệp Gigabit Ethernet PoE+ được thiết kế để truyền dữ liệu và cấp nguồn cho các thiết bị mạng qua cùng một cáp Ethernet. Thiết bị tích hợp 4 cổng Gigabit PoE+ chuẩn IEEE 802.3at và 1 cổng Gigabit Ethernet RJ45 dành cho kết nối uplink, phù hợp triển khai hệ thống camera IP, điểm truy cập WiFi, điện thoại IP và các thiết bị Ethernet trong môi trường công nghiệp.
Switch công nghiệp PLANET IGS-504HPT hỗ trợ tổng ngân sách PoE lên đến 120W khi sử dụng nguồn DC 48–54V phù hợp. Thiết bị có khả năng nhận nguồn DC trong dải 12–54V, hỗ trợ nguồn dự phòng và bảo vệ đảo cực, giúp linh hoạt khi triển khai tại nhà máy, tủ điều khiển, kho hàng và hệ thống giao thông.
Với thiết kế vỏ kim loại chuẩn IP40, khả năng hoạt động trong dải nhiệt độ từ -40°C đến 75°C và cơ chế vận hành Plug and Play, PLANET IGS-504HPT là giải pháp switch PoE công nghiệp nhỏ gọn cho các hệ thống cần kết nối Gigabit ổn định và cấp nguồn qua mạng.
4 cổng Gigabit Ethernet PoE+ chuẩn IEEE 802.3at
PLANET IGS-504HPT được trang bị 4 cổng RJ45 10/100/1000BASE-T hỗ trợ cấp nguồn PoE+ theo chuẩn IEEE 802.3at. Các cổng này đồng thời tương thích với thiết bị PoE chuẩn IEEE 802.3af, giúp kết nối nhiều loại thiết bị mạng khác nhau.
Mỗi cổng PoE+ có khả năng cung cấp công suất lên đến 36W theo thông số của nhà sản xuất, đáp ứng nhu cầu cấp nguồn cho camera IP, camera PTZ, điểm truy cập WiFi và các thiết bị đầu cuối hỗ trợ PoE.
Việc tích hợp dữ liệu và nguồn điện trên cùng một cáp Ethernet giúp giảm số lượng dây dẫn, đơn giản hóa quá trình lắp đặt và hạn chế nhu cầu bố trí ổ cắm điện gần từng thiết bị. Switch tự động nhận diện thiết bị PoE tương thích, đồng thời tích hợp cơ chế bảo vệ nhằm hạn chế ảnh hưởng giữa các cổng cấp nguồn.
Cổng Gigabit RJ45 uplink chuyên dụng
Ngoài 4 cổng PoE+, PLANET IGS-504HPT có thêm 1 cổng Gigabit Ethernet RJ45 dùng để kết nối uplink với switch trung tâm, router hoặc hệ thống mạng hiện có.
Cổng uplink riêng biệt giúp bố trí kết nối giữa các thiết bị đầu cuối và mạng trục rõ ràng hơn. Ví dụ, bốn cổng PoE+ có thể kết nối camera IP trong một khu vực, trong khi cổng uplink truyền dữ liệu về đầu ghi hình hoặc trung tâm giám sát thông qua hệ thống mạng.
Tất cả 5 cổng Ethernet đều hỗ trợ tốc độ 10/100/1000Mbps, tự động đàm phán tốc độ và tự động nhận diện kiểu cáp MDI/MDI-X. Thiết kế này giúp giảm thao tác cấu hình thủ công khi kết nối các thiết bị mạng.
Tổng công suất PoE lên đến 120W
Switch PLANET IGS-504HPT hỗ trợ ngân sách cấp nguồn PoE thay đổi theo điện áp nguồn đầu vào. Khi sử dụng nguồn DC phù hợp, công suất PoE tối đa được phân bổ như sau:
- Nguồn đầu vào 12V DC: tổng công suất PoE tối đa 60W.
- Nguồn đầu vào 24V DC: tổng công suất PoE tối đa 90W.
- Nguồn đầu vào 48–54V DC: tổng công suất PoE tối đa 120W.
Để khai thác tổng ngân sách PoE 120W, cần lựa chọn nguồn DC có điện áp và công suất đáp ứng yêu cầu của switch cùng các thiết bị PoE được kết nối. Công suất thực tế cấp cho từng thiết bị phụ thuộc vào nhu cầu tiêu thụ và tổng ngân sách nguồn khả dụng.
Switch còn có các đèn LED báo mức sử dụng PoE tương ứng với các ngưỡng 30W, 60W, 90W và 120W. Nhờ đó, kỹ thuật viên có thể theo dõi tương đối nhanh mức tiêu thụ nguồn PoE trong quá trình vận hành.
Công nghệ nâng áp nguồn DC cho PoE+
PLANET IGS-504HPT hỗ trợ nguồn đầu vào DC từ 12V đến 54V và tích hợp công nghệ nâng áp để tạo điện áp phù hợp cho việc cấp nguồn PoE+. Đặc điểm này giúp thiết bị phù hợp với nhiều hệ thống nguồn DC trong lĩnh vực công nghiệp và giao thông.
Switch hỗ trợ hai đầu vào nguồn DC, tạo điều kiện triển khai cấu hình nguồn dự phòng nhằm tăng độ tin cậy vận hành. Khi sử dụng hai nguồn độc lập và phù hợp, hệ thống có thêm phương án duy trì hoạt động trong trường hợp một nguồn gặp sự cố.
Thiết bị cũng tích hợp chức năng bảo vệ đảo cực nguồn và đầu nối cảnh báo lỗi nguồn. Các tính năng này hỗ trợ quá trình lắp đặt, kiểm tra và bảo trì switch trong tủ mạng hoặc tủ điều khiển công nghiệp.
Thiết kế công nghiệp chuẩn IP40
Switch công nghiệp PLANET IGS-504HPT sử dụng vỏ kim loại chuẩn IP40, có kết cấu chắc chắn để lắp đặt trong môi trường công nghiệp. Thiết bị hỗ trợ lắp trên thanh DIN-rail, treo tường hoặc lắp ở mặt bên theo phương án phù hợp với không gian triển khai.
Dải nhiệt độ hoạt động từ -40°C đến 75°C giúp switch đáp ứng yêu cầu của các hệ thống mạng tại nhà máy, kho vận, trạm giao thông và những khu vực có điều kiện nhiệt độ biến động.
Bên cạnh đó, thiết bị hỗ trợ bảo vệ chống phóng tĩnh điện Ethernet 6kV theo thông số nhà sản xuất. Thiết kế công nghiệp giúp tăng tính phù hợp khi triển khai tại các vị trí cần thiết bị mạng nhỏ gọn, chắc chắn và có khả năng hoạt động trong điều kiện môi trường khắc nghiệt.
Hiệu năng chuyển mạch Gigabit ổn định
PLANET IGS-504HPT sử dụng kiến trúc chuyển mạch Store-and-Forward, hỗ trợ băng thông chuyển mạch 10Gbps và tốc độ xử lý lên đến 7,4 triệu gói tin mỗi giây với gói tin 64 byte.
Switch hỗ trợ bảng địa chỉ MAC 2K, bộ nhớ đệm tích hợp 4Mbit và Jumbo Frame lên đến 9KB. Các thông số này đáp ứng nhu cầu truyền dữ liệu trong hệ thống mạng có nhiều thiết bị đầu cuối kết nối đồng thời.
Thiết bị hỗ trợ IEEE 802.3x Flow Control cho kết nối song công toàn phần và cơ chế Back Pressure cho kết nối bán song công. Ngoài ra, tính năng VLAN Transparency theo IEEE 802.1Q hỗ trợ chuyển tiếp các khung Ethernet có gắn thẻ VLAN theo thiết kế mạng hiện có.
Với cơ chế Plug and Play, PLANET IGS-504HPT không yêu cầu cấu hình quản trị phức tạp trước khi đưa vào sử dụng, giúp đơn giản hóa việc triển khai mạng tại các công trình công nghiệp.
Ứng dụng của switch công nghiệp PLANET IGS-504HPT
Hệ thống camera IP: Bốn cổng PoE+ hỗ trợ kết nối và cấp nguồn cho camera IP tương thích. Cổng uplink Gigabit truyền dữ liệu về đầu ghi hình, switch trung tâm hoặc hệ thống giám sát.
Hệ thống WiFi công nghiệp: Switch cung cấp kết nối Gigabit và nguồn PoE+ cho các điểm truy cập WiFi tương thích tại nhà máy, kho hàng, văn phòng và khu vực sản xuất.
Hệ thống điện thoại VoIP: Thiết bị hỗ trợ cấp nguồn PoE cho điện thoại IP tương thích, giúp giảm nhu cầu sử dụng bộ nguồn riêng tại từng vị trí làm việc.
Mạng Ethernet trong nhà máy: Vỏ kim loại IP40, khả năng hoạt động từ -40°C đến 75°C và hỗ trợ nguồn DC dự phòng giúp thiết bị phù hợp với tủ điều khiển và hệ thống mạng công nghiệp.
Hệ thống giao thông và giám sát: Dải nguồn đầu vào DC rộng cùng khả năng cấp nguồn PoE+ giúp triển khai camera và thiết bị mạng tại các vị trí có hạ tầng nguồn DC phù hợp.
