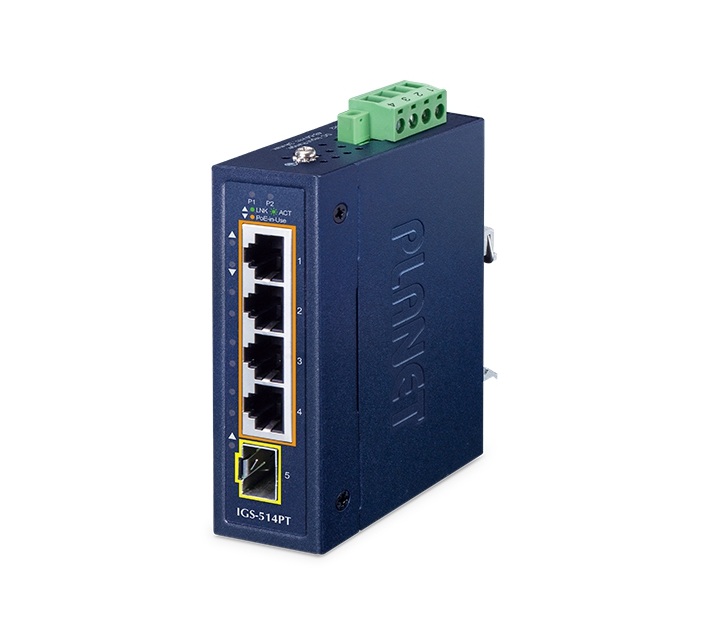

Switch công nghiệp PoE+ PLANET IGS-514PT – 4 cổng RJ45 Gigabit hỗ trợ chuẩn IEEE 802.3at PoE+ và 1 khe cắm quang SFP
PLANET IGS-514PT là switch công nghiệp Gigabit Ethernet PoE+ được thiết kế để truyền dữ liệu và cấp nguồn cho các thiết bị mạng qua cùng một cáp Ethernet. Thiết bị tích hợp 4 cổng RJ45 Gigabit hỗ trợ chuẩn IEEE 802.3at PoE+ và 1 khe cắm quang SFP hỗ trợ kết nối uplink 100Mbps hoặc 1Gbps, phù hợp với các hệ thống mạng công nghiệp, camera giám sát IP và mạng WiFi doanh nghiệp.
Switch công nghiệp PLANET IGS-514PT có tổng ngân sách cấp nguồn PoE lên đến 120W, hỗ trợ cấp nguồn tối đa 30W trên mỗi cổng PoE khi sử dụng nguồn đầu vào phù hợp. Thiết bị sử dụng nguồn DC 48–54V, hỗ trợ nguồn dự phòng và bảo vệ đảo cực, giúp tăng tính linh hoạt khi triển khai trong các hệ thống yêu cầu hoạt động ổn định.
Với kích thước nhỏ gọn, vỏ kim loại chuẩn IP30 và khả năng hoạt động trong dải nhiệt độ từ -40°C đến 75°C, PLANET IGS-514PT phù hợp lắp đặt tại tủ điện công nghiệp, tủ mạng, nhà máy, kho hàng và các khu vực có không gian triển khai hạn chế.
4 cổng Gigabit Ethernet hỗ trợ PoE+
PLANET IGS-514PT được trang bị 4 cổng RJ45 10/100/1000BASE-T hỗ trợ truyền dữ liệu Gigabit và cấp nguồn PoE+ theo chuẩn IEEE 802.3at. Thiết bị tương thích ngược với chuẩn IEEE 802.3af, cho phép kết nối nhiều loại thiết bị mạng sử dụng công nghệ cấp nguồn qua Ethernet.
Mỗi cổng PoE+ có khả năng cung cấp công suất tối đa 30W, đáp ứng nhu cầu cấp nguồn cho camera IP, camera PTZ, điểm truy cập WiFi, điện thoại VoIP và các thiết bị mạng công nghiệp tương thích.
Việc tích hợp nguồn điện và dữ liệu trên cùng một cáp mạng giúp giảm số lượng dây dẫn, đơn giản hóa việc lắp đặt và hạn chế nhu cầu bố trí ổ cắm điện tại từng vị trí thiết bị. Switch tự động nhận diện thiết bị PoE tương thích, giúp triển khai hệ thống thuận tiện mà không cần cấu hình phần mềm phức tạp.
Tổng công suất PoE lên đến 120W
Switch công nghiệp PLANET IGS-514PT hỗ trợ tổng ngân sách PoE lên đến 120W khi sử dụng nguồn DC phù hợp. Với công suất tối đa 30W trên mỗi cổng, thiết bị có thể cấp nguồn cho tối đa 4 thiết bị PoE+ Class 4 trong giới hạn ngân sách nguồn cho phép.
Ngân sách PoE 120W giúp triển khai đồng thời nhiều thiết bị mạng tại một khu vực mà không cần sử dụng bộ cấp nguồn PoE riêng cho từng thiết bị. Đây là lợi thế trong hệ thống camera giám sát, mạng WiFi và các ứng dụng Ethernet công nghiệp.
Khi thiết kế hệ thống, cần tính tổng công suất tiêu thụ của các thiết bị đầu cuối và lựa chọn nguồn DC đáp ứng yêu cầu. Việc phân bổ công suất phù hợp giúp switch vận hành ổn định, hạn chế tình trạng thiếu nguồn khi các thiết bị hoạt động ở mức tải cao.
Một khe cắm quang SFP cho kết nối uplink
PLANET IGS-514PT tích hợp một khe cắm quang SFP hỗ trợ module 1000BASE-SX, 1000BASE-LX, 1000BASE-BX và tương thích với module 100BASE-FX phù hợp.
Cổng SFP cho phép kết nối switch với hệ thống mạng trục quang, switch trung tâm hoặc các thiết bị mạng ở khoảng cách xa. Tùy thuộc vào loại module quang, loại sợi quang và điều kiện triển khai, người dùng có thể lựa chọn phương án kết nối phù hợp với hạ tầng hiện có.
Sử dụng cáp quang cho đường uplink giúp giảm ảnh hưởng của nhiễu điện từ, đặc biệt hữu ích tại nhà máy, khu công nghiệp và những nơi có nhiều động cơ hoặc thiết bị điện công suất lớn.
Kết hợp 4 cổng PoE+ Gigabit và một cổng quang SFP, PLANET IGS-514PT hỗ trợ xây dựng hệ thống mạng tập trung, trong đó các thiết bị đầu cuối sử dụng cáp đồng còn đường truyền về mạng trung tâm sử dụng cáp quang.
Thiết kế nhỏ gọn cho tủ điện và không gian hạn chế
Một ưu điểm của PLANET IGS-514PT là thiết kế nhỏ gọn với kích thước khoảng 30 x 70 x 104 mm và trọng lượng khoảng 260g. Thiết bị phù hợp lắp đặt tại những vị trí có không gian hạn chế như tủ điện, tủ điều khiển, hộp kỹ thuật và tủ mạng công nghiệp.
Vỏ kim loại chuẩn IP30 giúp bảo vệ thiết bị trước sự xâm nhập của các vật thể rắn có kích thước phù hợp với cấp bảo vệ. Switch hỗ trợ lắp trên thanh DIN-rail hoặc treo tường, tạo sự linh hoạt khi bố trí trong hệ thống kỹ thuật.
Thiết kế công nghiệp giúp việc lắp đặt và bảo trì thuận tiện hơn, đặc biệt tại các công trình có nhiều thiết bị mạng cần bố trí tập trung trong không gian nhỏ.
Hoạt động ổn định trong môi trường công nghiệp
Switch công nghiệp PLANET IGS-514PT hỗ trợ dải nhiệt độ hoạt động từ -40°C đến 75°C, đáp ứng yêu cầu triển khai trong những môi trường có nhiệt độ biến động lớn như nhà máy, kho vận và hệ thống giao thông.
Thiết bị hỗ trợ bảo vệ chống phóng tĩnh điện Ethernet với mức phóng điện tiếp xúc ±6kV và phóng điện qua không khí ±8kV. Khả năng chống xung điện áp lên đến ±6kV theo thông số của nhà sản xuất giúp tăng cường khả năng bảo vệ giao diện Ethernet trước một số tác động điện từ trong môi trường công nghiệp.
Khi lắp đặt tại các vị trí ngoài trời hoặc nơi có độ ẩm cao, cần sử dụng tủ bảo vệ phù hợp và triển khai hệ thống nối đất, chống sét theo yêu cầu thực tế của công trình.
Nguồn DC dự phòng và bảo vệ đảo cực
PLANET IGS-514PT sử dụng nguồn DC 48–54V và hỗ trợ hai đầu vào nguồn nhằm tăng tính linh hoạt trong thiết kế hệ thống cấp điện dự phòng. Khi sử dụng hai nguồn phù hợp, hệ thống có thể tăng khả năng duy trì hoạt động khi một nguồn gặp sự cố.
Thiết bị tích hợp chức năng bảo vệ đảo cực nguồn, giúp giảm nguy cơ hư hỏng do đấu nối sai cực tính. Đầu nối nguồn dạng terminal block tháo rời hỗ trợ việc đấu nối và bảo trì thuận tiện trong tủ điều khiển.
Để khai thác đầy đủ ngân sách PoE 120W, cần lựa chọn nguồn DC có điện áp và công suất phù hợp với tải thực tế. Nguồn cấp phải đáp ứng cả nhu cầu hoạt động của switch lẫn tổng công suất cấp cho các thiết bị PoE.
Hiệu năng chuyển mạch Gigabit
PLANET IGS-514PT sử dụng kiến trúc chuyển mạch Store-and-Forward, hỗ trợ băng thông chuyển mạch 10Gbps và tốc độ xử lý lên đến 7,4 triệu gói tin mỗi giây với gói tin 64 byte.
Thiết bị hỗ trợ bảng địa chỉ MAC tối đa 2K địa chỉ và Jumbo Frame lên đến 9KB, đáp ứng nhu cầu truyền dữ liệu trong các hệ thống mạng có nhiều thiết bị đầu cuối.
Switch hỗ trợ IEEE 802.3x Flow Control trong chế độ song công toàn phần và cơ chế Back Pressure trong chế độ bán song công, góp phần hạn chế mất dữ liệu khi lưu lượng mạng tăng cao.
Ngoài ra, PLANET IGS-514PT hỗ trợ VLAN Transparency theo IEEE 802.1Q, giúp chuyển tiếp các khung Ethernet có gắn thẻ VLAN theo thiết kế mạng hiện có. Cơ chế tự động học địa chỉ MAC giúp switch chuyển tiếp dữ liệu đến đúng cổng tương ứng.
Vận hành Plug and Play, không cần cấu hình phức tạp
PLANET IGS-514PT là switch công nghiệp không quản lý, hỗ trợ cơ chế Plug and Play. Người dùng có thể kết nối thiết bị đầu cuối, đường truyền mạng và nguồn điện phù hợp để đưa hệ thống vào hoạt động mà không cần cấu hình quản trị phần mềm.
Các cổng Ethernet hỗ trợ tự động đàm phán tốc độ và tự động nhận diện kiểu cáp MDI/MDI-X, giúp giảm thao tác cấu hình khi lắp đặt.
Thiết kế đơn giản phù hợp với những hệ thống cần kết nối mạng Gigabit và cấp nguồn PoE+ ổn định nhưng không yêu cầu các tính năng quản trị nâng cao.
Ứng dụng của switch công nghiệp PLANET IGS-514PT
Hệ thống camera IP: Bốn cổng PoE+ hỗ trợ truyền dữ liệu và cấp nguồn cho camera IP tương thích. Cổng quang SFP kết nối hệ thống camera với switch trung tâm hoặc mạng trục quang.
Hệ thống WiFi công nghiệp: Thiết bị cung cấp kết nối Gigabit và nguồn PoE+ cho các điểm truy cập WiFi tương thích tại nhà máy, kho hàng, văn phòng và khu vực sản xuất.
Mạng Ethernet trong nhà máy: Vỏ kim loại IP30, dải nhiệt độ hoạt động rộng và khả năng lắp DIN-rail giúp switch phù hợp với tủ điều khiển và hệ thống mạng công nghiệp.
Hệ thống giám sát tại kho hàng: Switch hỗ trợ kết nối camera và thiết bị mạng trong khu vực lưu trữ, trong khi cổng quang SFP tạo đường truyền về phòng điều khiển.
Hệ thống mạng tại không gian hạn chế: Kích thước nhỏ gọn giúp PLANET IGS-514PT phù hợp với tủ điện, hộp kỹ thuật và các vị trí cần thiết bị PoE công nghiệp có kích thước tiết kiệm.
