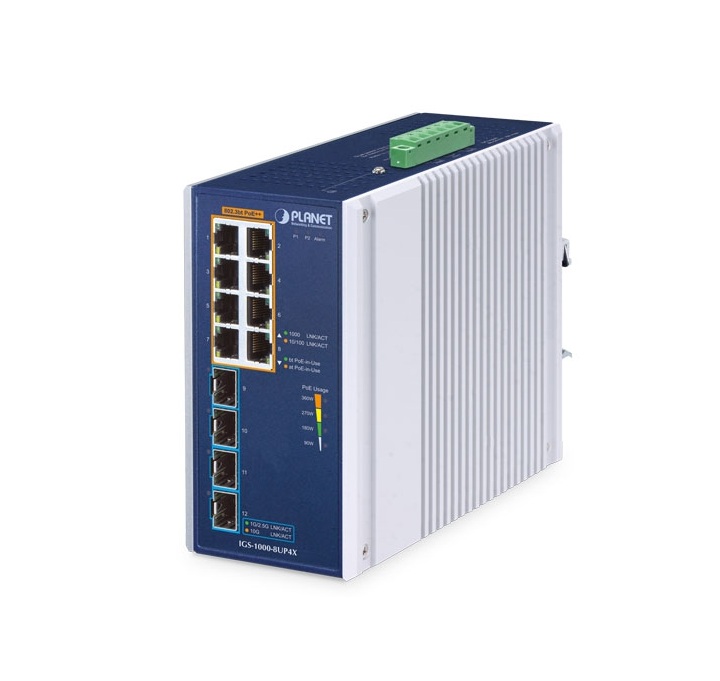

Switch công nghiệp PoE++ PLANET IGS-1000-8UP4X
Switch công nghiệp PoE++ PLANET IGS-1000-8UP4X là thiết bị chuyển mạch Ethernet công nghiệp không quản lý, tích hợp 8 cổng Gigabit Ethernet hỗ trợ cấp nguồn PoE++ theo chuẩn IEEE 802.3bt và 4 khe cắm quang SFP+ hỗ trợ tốc độ lên đến 10Gbps. Sản phẩm được thiết kế để triển khai trong các hệ thống mạng công nghiệp yêu cầu cấp nguồn công suất cao, truyền dữ liệu tốc độ lớn và hoạt động ổn định trong điều kiện môi trường khắc nghiệt.
PLANET IGS-1000-8UP4X hỗ trợ cấp nguồn PoE tối đa 95W mỗi cổng, tổng ngân sách PoE lên đến 360W khi sử dụng hai nguồn đầu vào phù hợp. Bên cạnh đó, băng thông chuyển mạch 96Gbps, thiết kế nguồn dự phòng và khả năng hoạt động trong dải nhiệt độ từ -40°C đến 75°C giúp thiết bị đáp ứng nhu cầu kết nối camera IP, điểm truy cập WiFi công suất cao, hệ thống giám sát và hạ tầng mạng công nghiệp.
Đặc điểm nổi bật của Switch PoE công nghiệp PLANET IGS-1000-8UP4X
8 cổng Gigabit Ethernet hỗ trợ PoE++ IEEE 802.3bt
PLANET IGS-1000-8UP4X được trang bị 8 cổng RJ45 10/100/1000BASE-T, hỗ trợ truyền dữ liệu Gigabit Ethernet và cấp nguồn PoE++ cho các thiết bị đầu cuối tương thích. Việc truyền dữ liệu và điện năng qua cùng một cáp mạng giúp giảm nhu cầu kéo dây nguồn riêng, đơn giản hóa quá trình triển khai và tiết kiệm không gian lắp đặt.
Thiết bị tuân thủ chuẩn IEEE 802.3bt PoE++ Type 4, đồng thời tương thích với chuẩn IEEE 802.3at PoE+. Mỗi cổng PoE có khả năng cung cấp công suất tối đa 95W theo thông số của nhà sản xuất, phù hợp với những thiết bị có yêu cầu nguồn cao.
Switch hỗ trợ tự động nhận diện thiết bị nhận nguồn PoE (PD) và phát hiện thiết bị tương thích với chuẩn IEEE 802.3bt, góp phần hạn chế nguy cơ cấp nguồn không phù hợp. Chức năng bảo vệ mạch cấp nguồn giữa các cổng cũng giúp tăng độ an toàn khi vận hành.
Tổng ngân sách PoE lên đến 360W
Một ưu điểm nổi bật của PLANET IGS-1000-8UP4X là khả năng cung cấp nguồn PoE với tổng công suất lớn. Khi sử dụng một nguồn đầu vào phù hợp, tổng ngân sách PoE tối đa là 240W. Khi sử dụng hai nguồn đầu vào đáp ứng yêu cầu kỹ thuật, tổng ngân sách PoE có thể đạt 360W.
Khả năng cấp nguồn công suất cao giúp thiết bị phù hợp với các hệ thống cần triển khai nhiều camera IP, camera PTZ, điểm truy cập WiFi hiệu suất cao hoặc thiết bị Ethernet công nghiệp sử dụng PoE++.
Khi thiết kế hệ thống, cần tính toán tổng công suất tiêu thụ của các thiết bị đầu cuối và lựa chọn nguồn DC có điện áp, dòng điện phù hợp. Tổng ngân sách PoE cần được phân bổ theo công suất thực tế của từng thiết bị để bảo đảm hệ thống hoạt động ổn định.
4 khe cắm quang SFP+ hỗ trợ tốc độ 10Gbps
Switch công nghiệp PLANET IGS-1000-8UP4X tích hợp 4 khe cắm quang 10GBASE-X SFP+, hỗ trợ kết nối mạng tốc độ cao với switch trung tâm, máy chủ hoặc hệ thống mạng trục.
Các khe cắm SFP+ tương thích với module SFP 1000BASE-X và 2500BASE-X. Người dùng có thể lựa chọn module quang phù hợp với loại sợi quang, khoảng cách truyền dẫn và tốc độ kết nối yêu cầu.
Bốn cổng quang tốc độ cao cho phép thiết kế hạ tầng mạng linh hoạt, hỗ trợ kết nối nhiều đường truyền quang từ các khu vực khác nhau. Đây là lợi thế khi triển khai mạng tại nhà máy, trung tâm dữ liệu công nghiệp, khu công nghiệp hoặc hệ thống giám sát có lưu lượng dữ liệu lớn.
Băng thông chuyển mạch 96Gbps
PLANET IGS-1000-8UP4X có băng thông chuyển mạch 96Gbps, hỗ trợ xử lý lưu lượng dữ liệu giữa các cổng Ethernet và các đường truyền quang tốc độ cao. Thiết bị sử dụng kiến trúc Store-and-Forward, giúp kiểm tra gói tin trước khi chuyển tiếp.
Hiệu suất chuyển tiếp đạt 71,43 triệu gói tin mỗi giây với gói tin 64 byte. Bảng địa chỉ MAC 16K và bộ nhớ đệm 12Mbit hỗ trợ xử lý lưu lượng từ nhiều thiết bị kết nối đồng thời.
Switch hỗ trợ Jumbo Frame lên đến 12KB, IEEE 802.3x Flow Control và IEEE 802.1Q VLAN Transparency, đáp ứng nhu cầu truyền tải dữ liệu trong các hệ thống mạng có nhiều thiết bị đầu cuối và đường truyền quang dung lượng cao.
Nguồn DC dự phòng, tăng độ tin cậy vận hành
PLANET IGS-1000-8UP4X hỗ trợ hai đầu vào nguồn DC trong dải 48–54V, với dòng điện đầu vào tối đa 8A theo thông số kỹ thuật. Thiết kế nguồn dự phòng giúp tăng khả năng duy trì hoạt động của switch khi được kết nối với hệ thống nguồn phù hợp.
Thiết bị tích hợp chức năng bảo vệ đảo cực nguồn và đầu ra cảnh báo lỗi nguồn. Khi xảy ra sự cố liên quan đến đầu vào nguồn, hệ thống cảnh báo giúp người vận hành phát hiện và kiểm tra kịp thời.
Đối với các ứng dụng cấp nguồn PoE công suất cao, cần lựa chọn nguồn DC công nghiệp đáp ứng tổng tải của switch và các thiết bị đầu cuối. Khi cần khai thác ngân sách PoE tối đa 360W, phải bảo đảm cả hai nguồn đầu vào được đấu nối đúng kỹ thuật và có công suất phù hợp.
Thiết kế công nghiệp, hoạt động từ -40°C đến 75°C
Switch PoE công nghiệp PLANET IGS-1000-8UP4X được thiết kế với vỏ nhôm kim loại chuẩn bảo vệ IP30, hỗ trợ hoạt động trong môi trường công nghiệp có điều kiện nhiệt độ thay đổi lớn.
Dải nhiệt độ hoạt động từ -40°C đến 75°C giúp thiết bị phù hợp với tủ điều khiển, nhà máy, kho hàng và các khu vực triển khai mạng công nghiệp. Sản phẩm hỗ trợ lắp đặt trên thanh DIN-rail hoặc treo tường, thuận tiện bố trí trong tủ điện và hệ thống mạng chuyên dụng.
Thiết bị còn hỗ trợ bảo vệ ESD 6kV trên giao diện Ethernet và đáp ứng các thử nghiệm về rung động, va đập, rơi tự do theo thông số kỹ thuật của nhà sản xuất.
Plug and Play, dễ dàng triển khai
PLANET IGS-1000-8UP4X là switch công nghiệp không quản lý, hỗ trợ Plug and Play. Người dùng có thể kết nối các thiết bị Ethernet tương thích mà không cần cấu hình quản trị phức tạp.
Các cổng RJ45 hỗ trợ tự động nhận diện tốc độ và Auto MDI/MDI-X, giúp đơn giản hóa quá trình đấu nối. Các khe SFP+ cho phép lựa chọn module quang phù hợp với hạ tầng mạng hiện có.
Thiết bị phù hợp với các hệ thống ưu tiên khả năng cấp nguồn PoE công suất cao, kết nối quang tốc độ 10Gbps và triển khai đơn giản trong môi trường công nghiệp.
Ứng dụng của Switch PoE++ PLANET IGS-1000-8UP4X
Hệ thống camera IP và camera PTZ
Với 8 cổng PoE++ công suất cao, PLANET IGS-1000-8UP4X có thể kết nối và cấp nguồn cho camera IP tương thích, bao gồm những dòng camera có yêu cầu nguồn lớn. Việc sử dụng PoE giúp giảm nhu cầu lắp đặt ổ cắm điện riêng tại từng vị trí camera.
Bốn khe cắm SFP+ hỗ trợ kết nối quang về hệ thống mạng trung tâm, phù hợp với các công trình giám sát có nhiều khu vực phân tán và yêu cầu truyền tải dữ liệu dung lượng lớn.
Hệ thống WiFi công suất cao
PLANET IGS-1000-8UP4X phù hợp triển khai tại các khu vực sử dụng điểm truy cập WiFi có yêu cầu nguồn PoE cao. Thiết bị có thể cấp nguồn cho các AP tương thích, giúp giảm số lượng bộ cấp nguồn riêng và đơn giản hóa việc bố trí hạ tầng mạng.
Giải pháp này có thể áp dụng tại nhà máy, trung tâm thương mại, nhà kho, khu công nghiệp và các công trình cần triển khai mạng không dây trên diện rộng.
Mạng Ethernet trong nhà máy
Trong môi trường sản xuất, switch có thể kết nối camera giám sát, thiết bị mạng công nghiệp và các hệ thống Ethernet tương thích. Các cổng Gigabit phục vụ kết nối thiết bị đầu cuối, trong khi các cổng SFP+ hỗ trợ liên kết tốc độ cao giữa các khu vực sản xuất và mạng trục.
Thiết kế công nghiệp, nguồn dự phòng và dải nhiệt độ hoạt động rộng giúp thiết bị phù hợp với các hệ thống mạng cần vận hành trong điều kiện môi trường khắc nghiệt.
Hạ tầng mạng cáp quang tốc độ cao
Bốn khe cắm SFP+ hỗ trợ xây dựng mạng quang tốc độ lên đến 10Gbps, phù hợp kết nối đến switch trung tâm, máy chủ hoặc các hệ thống lưu trữ. Việc kết hợp cổng Gigabit Ethernet và đường truyền quang tốc độ cao giúp tăng tính linh hoạt khi thiết kế mạng.
Giải pháp này đặc biệt phù hợp với các hệ thống có nhiều thiết bị PoE, đồng thời yêu cầu truyền dữ liệu tập trung về trung tâm với băng thông lớn.
Hệ thống giám sát và IoT công nghiệp
PLANET IGS-1000-8UP4X có thể được sử dụng làm thiết bị kết nối tập trung cho camera IP, thiết bị giám sát và các thiết bị IoT công nghiệp sử dụng Ethernet hoặc PoE. Khả năng cấp nguồn công suất cao và kết nối quang 10Gbps hỗ trợ triển khai mạng có nhiều thiết bị tại các khu vực khác nhau.
