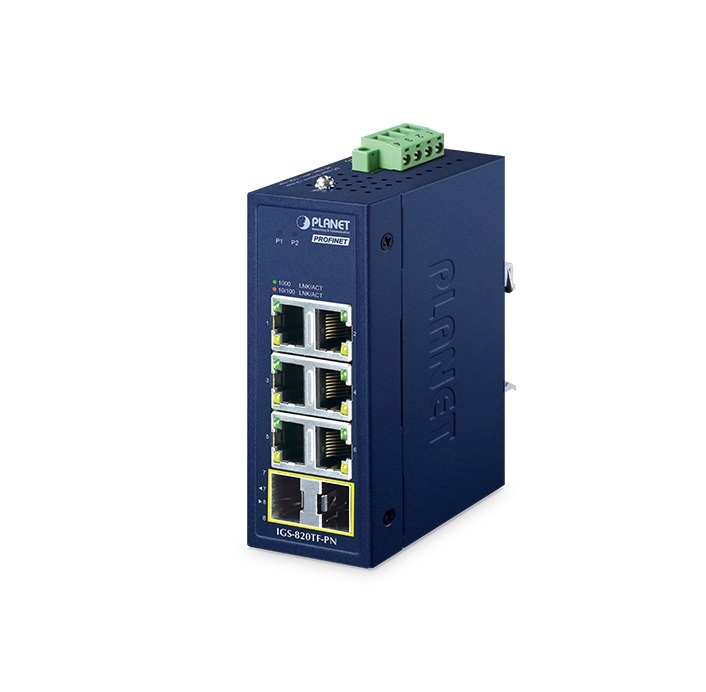

Switch công nghiệp PROFINET PLANET IGS-820TF-PN
Switch công nghiệp PROFINET PLANET IGS-820TF-PN là thiết bị chuyển mạch Ethernet công nghiệp không quản lý, được thiết kế để đáp ứng nhu cầu truyền dữ liệu ổn định trong các hệ thống tự động hóa, điều khiển và giám sát công nghiệp. Thiết bị tích hợp 6 cổng Gigabit Ethernet RJ45 và 2 khe cắm quang SFP hỗ trợ hai tốc độ 100Mbps và 1Gbps, mang đến khả năng kết nối linh hoạt giữa các thiết bị công nghiệp và mạng truyền dẫn cáp quang.
PLANET IGS-820TF-PN hỗ trợ PROFINET Conformance Class A (CC-A), bộ lọc PTCP và cơ chế ưu tiên lưu lượng PROFINET bằng QoS. Với băng thông chuyển mạch 16Gbps, nguồn điện dự phòng, vỏ kim loại chuẩn IP30 và khả năng hoạt động trong dải nhiệt độ từ -40°C đến 75°C, sản phẩm phù hợp với nhiều môi trường công nghiệp có yêu cầu cao về độ tin cậy của hệ thống mạng.
Đặc điểm nổi bật của Switch PLANET IGS-820TF-PN
6 cổng Gigabit Ethernet RJ45
Switch công nghiệp PLANET IGS-820TF-PN được trang bị 6 cổng RJ45 10/100/1000BASE-T, hỗ trợ tự động nhận diện tốc độ kết nối. Thiết bị tương thích với các chuẩn Ethernet phổ biến, cho phép kết nối PLC, HMI, máy tính công nghiệp, bộ điều khiển, cảm biến mạng và các thiết bị Ethernet khác.
Các cổng RJ45 hỗ trợ Auto-Negotiation và Auto MDI/MDI-X, giúp đơn giản hóa quá trình đấu nối mà không cần sử dụng cáp chéo chuyên dụng. Với tốc độ Gigabit Ethernet, switch đáp ứng nhu cầu truyền tải dữ liệu giữa nhiều thiết bị trong hệ thống điều khiển và giám sát công nghiệp.
2 khe cắm quang SFP hỗ trợ 100Mbps và 1Gbps
PLANET IGS-820TF-PN tích hợp 2 khe cắm SFP hỗ trợ giao diện 100/1000BASE-X. Các khe cắm này tương thích với module quang 100BASE-FX và 1000BASE-SX/LX phù hợp, cho phép lựa chọn giải pháp truyền dẫn dựa trên loại cáp quang, khoảng cách và tốc độ yêu cầu.
Kết nối cáp quang giúp mở rộng phạm vi mạng giữa các tủ điều khiển, khu vực sản xuất hoặc các tòa nhà trong khu công nghiệp. Đồng thời, đường truyền quang giúp hạn chế ảnh hưởng của nhiễu điện từ, vốn thường xuất hiện trong môi trường có động cơ, biến tần và thiết bị công suất lớn.
Hai cổng SFP mang đến sự linh hoạt khi xây dựng mạng công nghiệp kết hợp giữa kết nối Ethernet cáp đồng và đường truyền quang.
Hỗ trợ PROFINET Conformance Class A
Một trong những tính năng quan trọng của PLANET IGS-820TF-PN là khả năng hỗ trợ PROFINET Conformance Class A (CC-A). Đây là giao thức truyền thông Ethernet công nghiệp được sử dụng trong các hệ thống tự động hóa để kết nối bộ điều khiển PLC với thiết bị vận hành, thiết bị đầu vào/đầu ra và các thành phần mạng công nghiệp tương thích.
Switch hỗ trợ bộ lọc PROFINET PTCP nhằm hỗ trợ xử lý lưu lượng liên quan đến PROFINET. Ngoài ra, tính năng PROFINET Traffic Pass-through với QoS giúp nhận diện và ưu tiên chuyển tiếp lưu lượng PROFINET so với các lưu lượng Ethernet thông thường theo cơ chế được thiết bị hỗ trợ.
Nhờ đó, PLANET IGS-820TF-PN phù hợp triển khai trong các mạng điều khiển công nghiệp cần truyền dữ liệu hiệu quả giữa các thiết bị tự động hóa.
Băng thông chuyển mạch 16Gbps
PLANET IGS-820TF-PN có băng thông chuyển mạch 16Gbps, hỗ trợ truyền tải dữ liệu Gigabit giữa các cổng mạng. Thiết bị sử dụng kiến trúc Store-and-Forward, kiểm tra gói tin trước khi chuyển tiếp nhằm hỗ trợ nâng cao độ tin cậy của quá trình truyền dữ liệu.
Switch có bảng địa chỉ MAC 4K, bộ nhớ đệm tích hợp và hỗ trợ Jumbo Frame lên đến 9KB. Các chức năng kiểm soát luồng dữ liệu, lọc gói tin lỗi và kiểm soát bão quảng bá giúp tối ưu hoạt động mạng trong những hệ thống có nhiều thiết bị kết nối.
Đây là lựa chọn phù hợp cho mạng Ethernet công nghiệp cần kết nối nhiều thiết bị cùng lúc mà vẫn duy trì hiệu suất truyền dẫn ổn định.
Nguồn điện dự phòng, tăng độ tin cậy hệ thống
Switch công nghiệp PLANET IGS-820TF-PN hỗ trợ hai đầu vào nguồn DC dự phòng trong dải 9–48V DC và hỗ trợ nguồn 24V AC. Thiết kế nguồn kép giúp tăng khả năng duy trì hoạt động khi một nguồn điện gặp sự cố, với điều kiện nguồn dự phòng được cấp và đấu nối đúng kỹ thuật.
Thiết bị tích hợp chức năng bảo vệ đảo cực nguồn, hỗ trợ hạn chế rủi ro do đấu nối sai cực. Các đầu nối nguồn dạng terminal block tháo rời giúp thuận tiện khi lắp đặt trong tủ điều khiển công nghiệp.
Nguồn điện dự phòng đặc biệt hữu ích đối với các hệ thống tự động hóa, giám sát và điều khiển cần duy trì kết nối mạng liên tục.
Thiết kế công nghiệp nhỏ gọn, chuẩn bảo vệ IP30
PLANET IGS-820TF-PN sử dụng vỏ kim loại nhỏ gọn với chuẩn bảo vệ IP30, phù hợp lắp đặt trong tủ điện, tủ điều khiển và các vị trí triển khai mạng công nghiệp có không gian hạn chế.
Thiết bị hỗ trợ lắp đặt trên thanh DIN-rail hoặc treo tường, giúp linh hoạt trong thiết kế hệ thống. Kích thước nhỏ gọn thuận tiện bố trí cùng PLC, bộ nguồn công nghiệp, thiết bị điều khiển và các thành phần mạng khác.
Với dải nhiệt độ hoạt động từ -40°C đến 75°C, switch có thể vận hành trong nhiều điều kiện môi trường khắc nghiệt tại nhà máy, kho hàng và các khu vực sản xuất.
Hỗ trợ bảo vệ ESD và môi trường công nghiệp
PLANET IGS-820TF-PN hỗ trợ bảo vệ phóng tĩnh điện ESD 6kV trên giao diện Ethernet theo thông số kỹ thuật của nhà sản xuất. Thiết bị cũng được thiết kế để đáp ứng các thử nghiệm về rung động, va đập và rơi tự do trong môi trường công nghiệp.
Những đặc điểm này góp phần nâng cao độ bền của thiết bị khi được lắp đặt và vận hành trong các hệ thống điều khiển, dây chuyền sản xuất và hạ tầng mạng công nghiệp.
Plug and Play, dễ dàng triển khai
PLANET IGS-820TF-PN là switch Ethernet công nghiệp không quản lý, hỗ trợ Plug and Play. Người dùng có thể kết nối các thiết bị Ethernet tương thích mà không cần thực hiện cấu hình quản trị phức tạp.
Tính năng tự động nhận diện tốc độ trên cổng RJ45 và khả năng thay thế module SFP thuận tiện giúp rút ngắn thời gian triển khai, đồng thời hỗ trợ bảo trì hệ thống mạng khi cần thiết.
Thiết bị phù hợp với những công trình ưu tiên tính đơn giản trong lắp đặt nhưng vẫn cần các chức năng hỗ trợ lưu lượng PROFINET và khả năng kết nối quang linh hoạt.
Ứng dụng của Switch công nghiệp PROFINET PLANET IGS-820TF-PN
Hệ thống tự động hóa nhà máy
PLANET IGS-820TF-PN có thể được sử dụng để kết nối PLC, HMI, bộ điều khiển và các thiết bị Ethernet trong dây chuyền sản xuất. Khả năng hỗ trợ PROFINET giúp thiết bị phù hợp với các hệ thống tự động hóa sử dụng giao thức này.
Cơ chế ưu tiên lưu lượng PROFINET hỗ trợ truyền dữ liệu điều khiển hiệu quả trong mạng có nhiều loại lưu lượng Ethernet.
Hệ thống điều khiển và giám sát công nghiệp
Switch có thể kết nối các máy tính giám sát, thiết bị điều khiển, cảm biến Ethernet và hệ thống thu thập dữ liệu trong nhà máy. Sáu cổng Gigabit RJ45 đáp ứng nhu cầu kết nối thiết bị tại chỗ, trong khi hai khe cắm SFP hỗ trợ liên kết đến các khu vực khác thông qua cáp quang.
Kết nối mạng giữa các khu vực sản xuất
Trong nhà máy có nhiều phân khu hoặc tủ điều khiển đặt cách xa nhau, PLANET IGS-820TF-PN có thể sử dụng làm switch tập trung tại từng khu vực. Kết nối SFP giúp triển khai đường truyền quang giữa các switch, giảm ảnh hưởng của nhiễu điện từ và mở rộng phạm vi mạng theo module được lựa chọn.
Hệ thống giao thông và hạ tầng kỹ thuật
Thiết bị phù hợp với các hệ thống Ethernet công nghiệp phục vụ giám sát và điều khiển tại những khu vực như nhà ga, hầm giao thông, trạm kỹ thuật và công trình hạ tầng. Thiết kế công nghiệp, nguồn điện dự phòng và khả năng hoạt động ở nhiệt độ rộng giúp đáp ứng yêu cầu triển khai trong môi trường có điều kiện vận hành đặc thù.
Hệ thống IoT công nghiệp
PLANET IGS-820TF-PN hỗ trợ kết nối các thiết bị Ethernet phục vụ thu thập dữ liệu, giám sát trạng thái máy móc và quản lý hoạt động sản xuất. Khả năng truyền dữ liệu Gigabit cùng kết nối quang giúp xây dựng hạ tầng mạng phù hợp cho các ứng dụng IIoT và AIoT.
