Layer 3 Managed Switch PLANET MGS-6320-2T6S2X

Bộ chuyển mạch mạng Switch Layer 3 Managed PLANET MGS-6320-2T6S2X (2-Port 100/1000T + 2-Port 100/1000X SFP + 4-Port 2.5G SFP + 2-Port 10G SFP+ Metro Ethernet Switch)

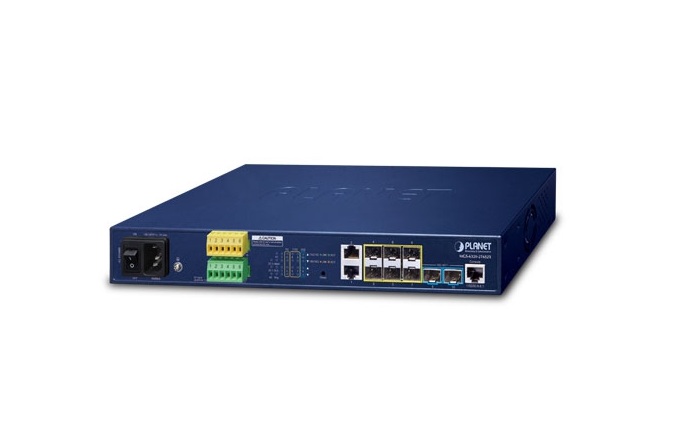

PLANET MGS-6320-2T6S2X là switch Layer 3 Managed Metro Ethernet được thiết kế cho hạ tầng mạng doanh nghiệp, nhà cung cấp dịch vụ viễn thông, khu công nghiệp và hệ thống mạng Campus. Thiết bị tích hợp 2 cổng RJ45 Gigabit, 2 khe quang SFP Gigabit, 4 khe quang SFP Multi-Gigabit 2.5Gbps và 2 khe SFP+ hỗ trợ tốc độ lên đến 10Gbps.

Với băng thông chuyển mạch 68Gbps, hỗ trợ định tuyến IPv4/IPv6 và thiết kế nguồn điện dự phòng AC/DC, switch quang PLANET MGS-6320-2T6S2X phù hợp để xây dựng mạng truyền dẫn quang, kết nối các khu vực ở khoảng cách xa và mở rộng hạ tầng Ethernet tốc độ cao.

Tính năng nổi bật của PLANET MGS-6320-2T6S2X

• 2 cổng RJ45 Gigabit Ethernet 10/100/1000Mbps.
• 2 khe cắm quang SFP 100Mbps/1Gbps.
• 4 khe cắm quang SFP Multi-Gigabit 100Mbps/1Gbps/2.5Gbps.
• 2 khe cắm SFP+ hỗ trợ 1Gbps/2.5Gbps/10Gbps.
• Băng thông chuyển mạch 68Gbps, thông lượng 50,59Mpps.
• Hỗ trợ định tuyến Layer 3 IPv4/IPv6, Static Routing, RIPv1/v2, OSPFv2 và OSPFv3.
• Hỗ trợ VLAN 802.1Q, Q-in-Q, Private VLAN Edge và Port Isolation.
• Hỗ trợ Link Aggregation, STP, RSTP, MSTP và ERPS.
• Tích hợp QoS, IGMP Snooping, bảo mật ACL và các tính năng kiểm soát truy cập.
• Hỗ trợ hai nguồn điện AC/DC dự phòng theo cấu hình.
• Tích hợp 2 ngõ vào DI, 2 ngõ ra DO và relay cảnh báo sự cố nguồn.
• Thiết kế truy cập mặt trước, kích thước nhỏ gọn, lắp đặt tủ rack 19 inch.

Kết nối quang đa tốc độ 1G, 2.5G và 10G

Switch PLANET MGS-6320-2T6S2X được trang bị hệ thống cổng quang đa dạng, đáp ứng nhu cầu kết nối thiết bị mạng ở nhiều tốc độ khác nhau.

Hai khe SFP Gigabit hỗ trợ module quang 1000BASE-SX/LX/BX và tương thích với module 100BASE-FX. Bốn khe SFP Multi-Gigabit hỗ trợ tốc độ 100Mbps, 1Gbps và 2.5Gbps, phù hợp với các hệ thống truyền dẫn cần băng thông cao hơn Gigabit truyền thống.

Hai khe SFP+ hỗ trợ 1Gbps, 2.5Gbps và 10Gbps, cho phép triển khai đường uplink tốc độ cao đến switch lõi, thiết bị truyền dẫn hoặc hệ thống mạng trung tâm. Người dùng có thể lựa chọn module quang phù hợp với loại cáp Single-mode, Multi-mode và khoảng cách truyền dẫn thực tế.

Định tuyến Layer 3 IPv4/IPv6

PLANET MGS-6320-2T6S2X hỗ trợ định tuyến Layer 3 bằng phần cứng, giúp chuyển tiếp lưu lượng giữa các mạng con và VLAN theo cấu hình.

Các tính năng định tuyến bao gồm:

• Static Routing IPv4/IPv6: cấu hình tuyến đường tĩnh giữa các mạng.
• RIPv1/RIPv2: hỗ trợ định tuyến động IPv4.
• OSPFv2: định tuyến động trong mạng IPv4.
• OSPFv3: hỗ trợ định tuyến động IPv6.
• Inter-VLAN Routing: cho phép định tuyến giữa các VLAN.

Các tính năng này giúp tổ chức hệ thống mạng thành nhiều phân đoạn, nâng cao hiệu quả quản lý và phù hợp với các mô hình mạng doanh nghiệp hoặc mạng Metro Ethernet.

VLAN và quản lý lưu lượng mạng

Switch quang PLANET MGS-6320-2T6S2X hỗ trợ nhiều chức năng Layer 2 để phân chia mạng, tối ưu lưu lượng và tăng cường bảo mật.

• IEEE 802.1Q VLAN: phân chia mạng theo nhóm thiết bị hoặc ứng dụng.
• Q-in-Q theo IEEE 802.1ad: hỗ trợ đóng gói VLAN cho mạng nhà cung cấp dịch vụ.
• Private VLAN Edge: hạn chế giao tiếp giữa các cổng theo cấu hình.
• Port Isolation: cô lập lưu lượng giữa các cổng.
• MAC-based VLAN: phân loại thiết bị theo địa chỉ MAC.
• Link Aggregation và LACP: kết hợp nhiều liên kết vật lý.
• STP, RSTP và MSTP: hạn chế vòng lặp Ethernet.
• QoS: ưu tiên lưu lượng theo chính sách quản trị.

Những chức năng này giúp quản trị viên triển khai mạng có cấu trúc rõ ràng và dễ mở rộng.

Bảo vệ vòng mạng ERPS

PLANET MGS-6320-2T6S2X hỗ trợ các giao thức dự phòng Ethernet, bao gồm ERPS theo chuẩn ITU-T G.8032, giúp xây dựng hệ thống mạng vòng có khả năng phục hồi khi một liên kết gặp sự cố.

Trong cấu hình phù hợp, ERPS có thể chuyển hướng lưu lượng sang tuyến còn hoạt động, giảm thời gian gián đoạn kết nối. Tính năng này đặc biệt hữu ích cho mạng truyền dẫn quang, hệ thống công nghiệp, mạng Campus và hạ tầng viễn thông cần tính sẵn sàng cao.

Nguồn điện dự phòng AC/DC

Switch PLANET MGS-6320-2T6S2X hỗ trợ nguồn điện AC 100–240V và nguồn DC trong dải 24–57V. Thiết kế hỗ trợ hai đầu vào nguồn giúp tăng khả năng dự phòng khi triển khai đúng cấu hình.

Khi sử dụng hai nguồn độc lập phù hợp, thiết bị có thể tiếp tục hoạt động nếu một nguồn bị mất điện, góp phần giảm nguy cơ gián đoạn dịch vụ mạng.

Đặc điểm này phù hợp với hệ thống viễn thông, mạng công nghiệp và các tủ mạng đặt tại khu vực yêu cầu nguồn DC hoặc nguồn dự phòng.

Giám sát cảnh báo DI/DO và relay

Thiết bị tích hợp 2 ngõ vào số DI, 2 ngõ ra số DO và một relay cảnh báo sự cố nguồn, hỗ trợ kết nối với hệ thống giám sát bên ngoài.

Các giao tiếp này có thể được sử dụng để nhận tín hiệu trạng thái từ thiết bị ngoại vi hoặc phát tín hiệu cảnh báo theo cấu hình triển khai. Đây là tính năng hữu ích cho hệ thống mạng công nghiệp, tủ truyền dẫn và các điểm mạng cần giám sát trạng thái vận hành từ xa.

Ứng dụng Switch PLANET MGS-6320-2T6S2X

Hạ tầng mạng Metro Ethernet

Kết nối các điểm mạng, tủ truyền dẫn và khu vực doanh nghiệp qua cáp quang. Các cổng SFP và SFP+ đa tốc độ giúp triển khai đường truyền phù hợp với yêu cầu băng thông và khoảng cách.

Mạng doanh nghiệp và Campus

Kết nối các tòa nhà, khu văn phòng, trường học hoặc khu công nghiệp bằng hạ tầng quang. Định tuyến Layer 3 và VLAN hỗ trợ phân chia mạng theo khu vực và phòng ban.

Hệ thống mạng viễn thông

Triển khai tại các điểm tập trung hoặc phân phối lưu lượng Ethernet, hỗ trợ kết nối quang Gigabit, 2.5Gbps và 10Gbps. Nguồn AC/DC dự phòng và giao tiếp cảnh báo giúp đáp ứng nhu cầu vận hành liên tục.

Mạng công nghiệp và hệ thống giám sát

Sử dụng trong các tủ mạng cần kết nối quang, giám sát trạng thái và dự phòng nguồn. Khả năng vận hành trong dải nhiệt độ từ -10 đến 60°C theo thông số nhà sản xuất phù hợp với nhiều môi trường triển khai.

Kết nối uplink tốc độ cao

Sử dụng hai cổng SFP+ 10Gbps để kết nối switch với mạng lõi hoặc thiết bị truyền dẫn. Bốn cổng SFP 2.5Gbps hỗ trợ kết nối các thiết bị Multi-Gigabit và mở rộng hạ tầng mạng.
