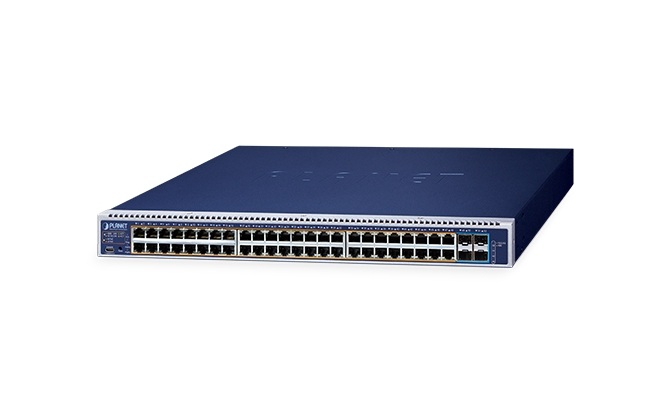

Layer 3 Managed PoE Switch PLANET GS-6322-48UP4X

Switch Layer 3 Managed Gigabit PoE++ PLANET GS-6322-48UP4X 48 cổng PoE++ 95W và 4 cổng quang 10G SFP+

PLANET GS-6322-48UP4X là switch mạng Layer 3 Managed Gigabit tích hợp 48 cổng PoE++ và 4 khe cắm quang SFP+ 10Gbps, được thiết kế cho hệ thống mạng doanh nghiệp, khách sạn, trung tâm thương mại, tòa nhà văn phòng, nhà máy và hạ tầng mạng quy mô lớn.

Thiết bị hỗ trợ chuẩn IEEE 802.3bt PoE++, tương thích ngược với IEEE 802.3af/802.3at, cho phép truyền dữ liệu và cấp nguồn qua cùng một cáp Ethernet. Mỗi cổng có thể cấp nguồn tối đa 90W theo chuẩn PoE++ hoặc 95W ở chế độ UPoE tương thích, đáp ứng nhu cầu của camera PTZ, WiFi Access Point hiệu năng cao, điện thoại IP và các thiết bị mạng công suất lớn.

Switch PLANET GS-6322-48UP4X còn hỗ trợ định tuyến Layer 3, VLAN, QoS, bảo mật mạng và hai khe nguồn dạng module. Nhờ khả năng quản lý công suất PoE linh hoạt và kết nối uplink 10Gbps, thiết bị phù hợp làm switch tập trung hoặc switch phân phối trong hệ thống mạng chuyên nghiệp.

Tính năng nổi bật của PLANET GS-6322-48UP4X

• 48 cổng Gigabit Ethernet RJ45 10/100/1000Mbps tích hợp PoE++.
• Hỗ trợ IEEE 802.3bt PoE++ Type 4, công suất tối đa 90W mỗi cổng.
• Hỗ trợ chế độ UPoE, công suất tối đa 95W mỗi cổng với thiết bị tương thích.
• Tương thích ngược với chuẩn PoE IEEE 802.3af/802.3at.
• Tổng ngân sách công suất PoE lên đến 3.200W khi sử dụng hai bộ nguồn 2.000W ở chế độ EPS.
• 4 khe cắm quang SFP+ hỗ trợ 1Gbps, 2.5Gbps và 10Gbps.
• Hỗ trợ định tuyến Layer 3 IPv4/IPv6, Static Routing, RIP và OSPF.
• Hỗ trợ VLAN 802.1Q, Link Aggregation, LACP, STP, RSTP và MSTP.
• Tích hợp QoS, IGMP Snooping và các tính năng quản lý Multicast.
• Hỗ trợ vòng mạng dự phòng ERPS theo chuẩn ITU-T G.8032.
• Hai khe nguồn module, hỗ trợ chế độ nguồn dự phòng RPS hoặc mở rộng công suất EPS.
• Hỗ trợ quản lý PoE thông minh, lập lịch cấp nguồn và tự động kiểm tra trạng thái thiết bị.
• Quản lý qua giao diện Web, CLI, SNMP và SSH.
• Thiết kế rackmount 19 inch, chiều cao 1U.

48 cổng Gigabit PoE++ công suất cao

PLANET GS-6322-48UP4X được trang bị 48 cổng Gigabit Ethernet hỗ trợ cấp nguồn PoE++, giúp triển khai nhiều thiết bị mạng mà không cần bố trí nguồn điện riêng tại từng vị trí.

Thiết bị hỗ trợ các chế độ cấp nguồn khác nhau để phù hợp với nhiều loại thiết bị đầu cuối:

• PoE IEEE 802.3af: dành cho thiết bị có nhu cầu công suất thấp.
• PoE+ IEEE 802.3at: phù hợp với nhiều camera IP, điện thoại VoIP và Access Point.
• PoE++ IEEE 802.3bt Type 4: cung cấp công suất tối đa 90W mỗi cổng theo chuẩn.
• UPoE: hỗ trợ công suất tối đa 95W mỗi cổng với thiết bị tương thích.
• Force Mode: hỗ trợ các thiết bị đặc thù theo cấu hình cấp nguồn được nhà sản xuất quy định.

Khả năng lựa chọn chế độ cấp nguồn giúp switch thích ứng với nhiều loại thiết bị PoE trong cùng một hệ thống. Khi triển khai, cần kiểm tra chuẩn PoE, sơ đồ chân cấp nguồn và công suất đầu vào mà thiết bị đầu cuối yêu cầu.

Ngân sách PoE lên đến 3.200W

Một ưu điểm nổi bật của PLANET GS-6322-48UP4X là khả năng mở rộng công suất cấp nguồn nhờ hai khe nguồn dạng module.

Khi sử dụng hai bộ nguồn 2.000W ở chế độ EPS, switch có thể cung cấp tổng ngân sách PoE lên đến 3.200W. Công suất thực tế phụ thuộc vào loại nguồn được lắp đặt, chế độ vận hành, mức tiêu thụ của hệ thống và điều kiện nguồn điện.

Thiết bị hỗ trợ hai chế độ quản lý nguồn chính:

• RPS (1+1): sử dụng một nguồn chính và một nguồn dự phòng, giúp duy trì hoạt động khi một bộ nguồn gặp sự cố.
• EPS (2+0): kết hợp công suất của hai bộ nguồn để tăng ngân sách PoE phục vụ nhiều thiết bị hơn.

Tính năng này phù hợp với các hệ thống có số lượng lớn camera IP, Access Point WiFi và thiết bị mạng công suất cao. Quản trị viên có thể lựa chọn cấu hình nguồn phù hợp giữa yêu cầu dự phòng và nhu cầu cấp nguồn thực tế.

Kết nối quang SFP+ 10Gbps

PLANET GS-6322-48UP4X tích hợp 4 khe cắm SFP+ hỗ trợ tốc độ 1Gbps, 2.5Gbps và 10Gbps, cho phép kết nối với switch mạng lõi, switch phân phối hoặc thiết bị truyền dẫn quang.

Các cổng SFP+ giúp mở rộng hệ thống mạng, tăng băng thông uplink và hỗ trợ kết nối đường truyền quang ở khoảng cách xa tùy thuộc module quang và loại cáp sử dụng. Đây là giải pháp phù hợp cho hệ thống có mật độ thiết bị PoE cao, cần truyền tải đồng thời dữ liệu camera, WiFi và các ứng dụng doanh nghiệp.

Định tuyến Layer 3 và quản lý VLAN

Switch PLANET GS-6322-48UP4X hỗ trợ các chức năng định tuyến Layer 3, giúp quản lý lưu lượng giữa các mạng con và VLAN mà không cần chuyển toàn bộ dữ liệu qua thiết bị định tuyến riêng.

Các tính năng nổi bật gồm:

• Static Routing IPv4/IPv6: cấu hình định tuyến tĩnh giữa các mạng.
• RIP và OSPF: hỗ trợ định tuyến động.
• IEEE 802.1Q VLAN: phân chia mạng theo phòng ban, thiết bị hoặc ứng dụng.
• Q-in-Q và Private VLAN: hỗ trợ các mô hình phân đoạn mạng chuyên nghiệp.
• Voice VLAN: phân tách lưu lượng điện thoại IP.
• Link Aggregation và LACP: kết hợp nhiều cổng kết nối để tăng băng thông.
• STP, RSTP và MSTP: hạn chế vòng lặp trong mạng Ethernet.

Những tính năng này giúp quản trị viên xây dựng hệ thống mạng có cấu trúc rõ ràng, dễ kiểm soát và thuận tiện mở rộng.

Vòng mạng dự phòng ERPS

PLANET GS-6322-48UP4X hỗ trợ Ethernet Ring Protection Switching (ERPS) theo chuẩn ITU-T G.8032, kết hợp với các giao thức Spanning Tree để tăng độ sẵn sàng của hệ thống mạng.

Trong cấu hình vòng mạng phù hợp, ERPS có thể hỗ trợ khôi phục đường truyền trong thời gian dưới 10ms. Khi một liên kết gặp sự cố, cơ chế bảo vệ vòng mạng giúp chuyển hướng lưu lượng sang đường truyền còn hoạt động, giảm nguy cơ gián đoạn kết nối.

Tính năng này đặc biệt hữu ích cho hệ thống camera giám sát, mạng nhà máy, tòa nhà lớn và các ứng dụng yêu cầu kết nối liên tục.

Quản lý PoE thông minh

Switch PLANET GS-6322-48UP4X tích hợp nhiều tính năng quản lý nguồn PoE, hỗ trợ giám sát và vận hành thiết bị đầu cuối hiệu quả.

• PoE Scheduling: lập lịch bật hoặc tắt nguồn PoE theo thời gian.
• PD Alive Check: kiểm tra trạng thái hoạt động của thiết bị được cấp nguồn.
• PoE Power Recycling: tự động khởi động lại thiết bị PoE theo lịch hoặc khi phát hiện thiết bị không phản hồi.
• PoE Power Budget Control: quản lý tổng ngân sách công suất PoE.
• Per-port Power Limit: giới hạn công suất cấp nguồn theo từng cổng.
• PoE Port Priority: thiết lập mức ưu tiên cấp nguồn cho các thiết bị quan trọng.
• PoE Extend Mode: hỗ trợ triển khai đường truyền PoE khoảng cách mở rộng theo điều kiện và cấu hình tương thích.

Những tính năng này giúp giảm thời gian xử lý sự cố, hạn chế việc phải khởi động lại thiết bị thủ công và tối ưu chi phí vận hành hệ thống.

Bảo mật mạng và quản lý tập trung

PLANET GS-6322-48UP4X hỗ trợ các tính năng bảo mật mạng nhằm kiểm soát truy cập và hạn chế những kết nối không được phép.

• ACL Layer 2–Layer 4: kiểm soát lưu lượng theo địa chỉ MAC, IP và các thông tin giao thức.
• IEEE 802.1X: xác thực thiết bị hoặc người dùng trước khi truy cập mạng.
• RADIUS và TACACS+: hỗ trợ xác thực và quản lý quyền truy cập.
• DHCP Snooping: kiểm soát các thông điệp DHCP không đáng tin cậy.
• IP Source Guard: hạn chế giả mạo địa chỉ IP.
• Dynamic ARP Inspection: kiểm tra các gói ARP nhằm giảm nguy cơ giả mạo ARP.
• SSH, TLS và SNMPv3: hỗ trợ quản lý thiết bị qua các giao thức bảo mật tương ứng.

Thiết bị cung cấp giao diện Web, CLI, Console và SNMP để cấu hình, giám sát trạng thái cổng, kiểm tra lưu lượng và quản lý hoạt động mạng.

Ứng dụng Switch PoE++ PLANET GS-6322-48UP4X

Hệ thống camera IP và camera PTZ

Cấp nguồn và truyền dữ liệu cho hệ thống camera IP, camera PTZ, camera Speed Dome và các thiết bị giám sát tương thích PoE++. Công suất cấp nguồn cao giúp hỗ trợ những thiết bị có mức tiêu thụ điện lớn, trong khi các cổng SFP+ cho phép kết nối về phòng máy hoặc hệ thống mạng trung tâm.

Hệ thống WiFi doanh nghiệp

Kết nối các Access Point WiFi tại văn phòng, khách sạn, trường học, trung tâm thương mại và khu vực công cộng. PoE++ hỗ trợ các thiết bị WiFi có yêu cầu nguồn cao, còn uplink 10Gbps giúp tăng khả năng truyền tải dữ liệu giữa switch truy cập và mạng lõi.

Hệ thống điện thoại IP và thiết bị hội nghị

Cấp nguồn cho điện thoại IP màn hình cảm ứng, thiết bị hội nghị và các thiết bị đầu cuối tương thích. VLAN và QoS hỗ trợ phân tách lưu lượng thoại, dữ liệu và video để quản lý mạng hiệu quả hơn.

Mạng LAN cho khách sạn và tòa nhà

Triển khai hệ thống mạng tập trung cho nhiều tầng hoặc nhiều khu vực, kết nối camera, WiFi, điện thoại IP và các thiết bị sử dụng PoE. Quản lý VLAN, định tuyến Layer 3 và uplink quang giúp đơn giản hóa việc vận hành hệ thống.

Hạ tầng mạng nhà máy và doanh nghiệp

Sử dụng làm switch phân phối hoặc switch tập trung trong các hệ thống có nhiều thiết bị Ethernet. Vòng mạng ERPS và nguồn dự phòng giúp tăng độ tin cậy cho hạ tầng mạng trong các ứng dụng yêu cầu tính sẵn sàng cao.

Thông số kỹ thuật PLANET GS-6322-48UP4X
