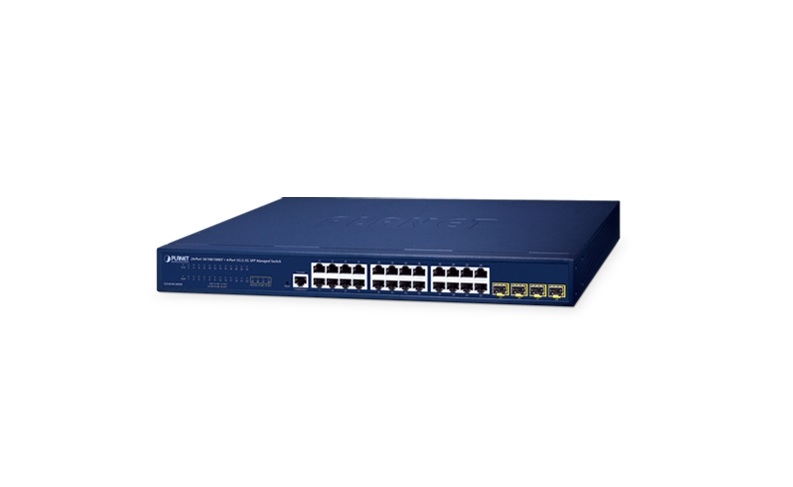

Switch Managed Layer 2 PLANET GS-4210-24T4S / GS-4210-24T4SR – 24 cổng Gigabit Ethernet RJ45 cùng 4 khe cắm quang SFP
Switch Managed Gigabit PLANET GS-4210-24T4S và GS-4210-24T4SR là dòng switch mạng quản lý Layer 2/Layer 4, được thiết kế cho hệ thống mạng LAN doanh nghiệp, văn phòng, trường học, khách sạn và các công trình cần kết nối nhiều thiết bị với khả năng quản lý lưu lượng và bảo mật nâng cao.
Thiết bị được trang bị 24 cổng Gigabit Ethernet RJ45 cùng 4 khe cắm quang SFP, hỗ trợ kết nối các máy tính, máy chủ, thiết bị mạng và hệ thống switch ở khoảng cách xa thông qua cáp quang. Các tính năng VLAN, QoS, Link Aggregation, Spanning Tree và bảo mật mạng giúp quản trị viên chủ động kiểm soát hoạt động của hệ thống.
Hai model có nhiều tính năng quản lý tương đồng. Điểm khác biệt đáng chú ý là PLANET GS-4210-24T4SR hỗ trợ nguồn AC và DC dự phòng, trong khi GS-4210-24T4S sử dụng nguồn AC. Tùy phiên bản phần cứng, khả năng hỗ trợ tốc độ của các khe SFP có thể khác nhau, vì vậy cần đối chiếu đúng phiên bản thiết bị khi lựa chọn module quang.
24 cổng Gigabit Ethernet và 4 khe cắm quang SFP
PLANET GS-4210-24T4S và GS-4210-24T4SR được trang bị 24 cổng RJ45 10/100/1000BASE-T, hỗ trợ kết nối Ethernet tốc độ Gigabit. Các cổng mạng có khả năng tự động nhận diện tốc độ và hỗ trợ Auto MDI/MDI-X, giúp đơn giản hóa việc kết nối với máy tính, máy chủ, máy in mạng, Access Point và các thiết bị Ethernet khác.
Bên cạnh các cổng đồng, thiết bị có 4 khe cắm SFP dành cho kết nối quang. Với phiên bản hỗ trợ module SFP 100Mbps/1Gbps, người dùng có thể lựa chọn module phù hợp với loại cáp quang và khoảng cách truyền dẫn. Phiên bản phần cứng V2 hỗ trợ các khe SFP tốc độ 1Gbps/2.5Gbps.
Các cổng quang giúp kết nối switch với hệ thống mạng trục, tủ mạng ở tầng khác hoặc các khu vực nằm cách xa nhau. Việc kết hợp Ethernet đồng và cáp quang giúp hệ thống mạng linh hoạt hơn khi mở rộng quy mô.
Hiệu năng chuyển mạch Gigabit ổn định
Switch PLANET GS-4210-24T4S và GS-4210-24T4SR sử dụng kiến trúc chuyển mạch Store-and-Forward, hỗ trợ xử lý và chuyển tiếp dữ liệu theo cơ chế kiểm tra khung Ethernet trước khi chuyển tiếp.
Đối với phiên bản phần cứng V1, thiết bị có băng thông chuyển mạch 56Gbps và tốc độ chuyển tiếp đạt 41,67Mpps. Phiên bản V2 có băng thông chuyển mạch 68Gbps và tốc độ chuyển tiếp đạt 50,5Mpps. Những thông số này đáp ứng nhu cầu kết nối nhiều thiết bị trong mạng LAN doanh nghiệp.
Thiết bị hỗ trợ điều khiển luồng theo chuẩn IEEE 802.3x cho kết nối full-duplex, giúp kiểm soát tình trạng nghẽn dữ liệu trong các điều kiện phù hợp. Tính năng Jumbo Frame hỗ trợ truyền các khung dữ liệu lớn, hữu ích đối với một số ứng dụng sao lưu, truyền tệp và trao đổi dữ liệu giữa máy chủ với thiết bị lưu trữ.
Quản lý VLAN linh hoạt cho mạng doanh nghiệp
PLANET GS-4210-24T4S và GS-4210-24T4SR hỗ trợ VLAN theo chuẩn IEEE 802.1Q, cho phép chia một hạ tầng mạng vật lý thành nhiều mạng logic độc lập.
Quản trị viên có thể phân chia hệ thống theo phòng ban hoặc chức năng sử dụng, chẳng hạn mạng máy tính văn phòng, mạng camera IP, mạng WiFi khách và mạng quản trị thiết bị. Việc phân tách VLAN giúp kiểm soát luồng dữ liệu, hạn chế lưu lượng quảng bá không cần thiết và hỗ trợ tăng cường bảo mật.
Ngoài VLAN 802.1Q, thiết bị còn hỗ trợ Voice VLAN, Protocol VLAN, Private VLAN, Management VLAN, GVRP và Q-in-Q. Các tính năng này phù hợp với hệ thống có nhiều nhóm thiết bị, yêu cầu quản lý riêng biệt hoặc cần mở rộng cấu trúc mạng.
Khả năng quản lý VLAN giúp doanh nghiệp dễ dàng thay đổi cấu trúc mạng khi bổ sung thiết bị, thay đổi vị trí làm việc hoặc triển khai thêm dịch vụ mới.
Link Aggregation tăng băng thông và hỗ trợ dự phòng
PLANET GS-4210-24T4S và GS-4210-24T4SR hỗ trợ Link Aggregation theo chuẩn IEEE 802.3ad LACP và Static Trunk. Chức năng này cho phép kết hợp nhiều cổng vật lý thành một liên kết logic giữa các switch hoặc giữa switch với thiết bị mạng tương thích.
Thiết bị hỗ trợ tối đa 8 nhóm trunk, mỗi nhóm có thể sử dụng tối đa 8 cổng theo cấu hình được hỗ trợ. Việc kết hợp nhiều đường truyền giúp tăng băng thông tổng hợp và cải thiện khả năng duy trì kết nối khi một liên kết thành viên gặp sự cố, tùy thuộc vào cấu hình và trạng thái các đường truyền còn lại.
Link Aggregation phù hợp với các hệ thống cần truyền tải nhiều dữ liệu giữa các switch, máy chủ và thiết bị lưu trữ. Đây cũng là giải pháp hữu ích khi xây dựng mạng trục cho văn phòng hoặc doanh nghiệp có nhiều thiết bị kết nối đồng thời.
STP, RSTP, MSTP và ERPS bảo vệ cấu trúc mạng
Trong hệ thống mạng có nhiều đường kết nối dự phòng, nguy cơ xuất hiện vòng lặp Ethernet có thể làm phát sinh lưu lượng quảng bá quá mức và ảnh hưởng đến hoạt động của toàn mạng.
PLANET GS-4210-24T4S và GS-4210-24T4SR hỗ trợ các giao thức Spanning Tree gồm STP, RSTP và MSTP. Những giao thức này giúp quản lý đường truyền dự phòng và hạn chế vòng lặp mạng.
Thiết bị còn hỗ trợ ERPS theo chuẩn ITU-T G.8032, cho phép triển khai cấu trúc mạng dạng vòng với khả năng khôi phục kết nối nhanh. Thời gian khôi phục được công bố dưới 450ms trong điều kiện phù hợp.
Các tính năng bảo vệ vòng lặp đặc biệt hữu ích trong mạng doanh nghiệp có nhiều switch, hệ thống mạng trục và các công trình cần duy trì kết nối ổn định khi một nhánh đường truyền gặp sự cố.
QoS quản lý và ưu tiên lưu lượng dữ liệu
PLANET GS-4210-24T4S và GS-4210-24T4SR tích hợp Quality of Service (QoS), giúp quản trị viên phân loại và ưu tiên lưu lượng theo nhu cầu sử dụng.
Thiết bị hỗ trợ các cơ chế phân loại lưu lượng dựa trên cổng, mức ưu tiên IEEE 802.1p và trường DSCP/IP Precedence trong gói tin IPv4/IPv6. Các chính sách Strict Priority và Weighted Round Robin (WRR) giúp điều phối lưu lượng giữa các hàng đợi.
QoS có thể được sử dụng để ưu tiên dữ liệu thoại IP, hội nghị trực tuyến, video hoặc các ứng dụng nghiệp vụ quan trọng. Chức năng giới hạn băng thông đầu vào và đầu ra trên từng cổng hỗ trợ kiểm soát mức sử dụng tài nguyên mạng.
Ngoài ra, tính năng Storm Control giúp hạn chế ảnh hưởng của lưu lượng broadcast, unknown unicast và unknown multicast vượt mức cấu hình, góp phần duy trì sự ổn định cho hệ thống mạng.
Quản lý lưu lượng multicast với IGMP Snooping và MLD Snooping
IGMP Snooping hỗ trợ quản lý lưu lượng multicast IPv4, trong khi MLD Snooping được sử dụng với lưu lượng multicast IPv6.
Các chức năng này giúp switch xác định những cổng có thiết bị đăng ký nhận lưu lượng multicast và chuyển dữ liệu đến các cổng cần thiết, thay vì phát tràn lan đến toàn bộ thiết bị trong mạng.
Tính năng multicast phù hợp với hệ thống truyền hình IP, phân phối video và các ứng dụng truyền dữ liệu đến nhiều điểm nhận. Thiết bị hỗ trợ IGMP Snooping v2/v3, IGMP Querier và MLD Snooping v1/v2, giúp quản lý các nhóm multicast theo cấu hình.
Bảo mật mạng với ACL và kiểm soát truy cập
PLANET GS-4210-24T4S và GS-4210-24T4SR tích hợp nhiều cơ chế bảo mật để kiểm soát thiết bị kết nối và luồng dữ liệu trong mạng LAN.
Access Control List (ACL) cho phép xây dựng quy tắc lọc lưu lượng theo địa chỉ IPv4, IPv6 hoặc địa chỉ MAC. Quản trị viên có thể sử dụng các chính sách này để giới hạn quyền truy cập và kiểm soát luồng dữ liệu giữa các nhóm thiết bị.
Thiết bị hỗ trợ các tính năng bảo mật như IEEE 802.1X, Port Security, DHCP Snooping, IP Source Guard và Dynamic ARP Inspection. Các chức năng này giúp tăng cường kiểm soát truy cập, hạn chế một số hành vi giả mạo địa chỉ và bảo vệ hạ tầng mạng trước những rủi ro thường gặp.
Đối với tài khoản quản trị, thiết bị hỗ trợ các cơ chế xác thực và giao thức quản lý bảo mật như RADIUS, TACACS+, SSHv2, TLS và SNMPv3. Việc cấu hình đúng các chức năng bảo mật giúp giảm nguy cơ truy cập trái phép vào hệ thống quản trị mạng.
Quản lý tập trung qua Web, SNMP và công cụ giám sát
Switch Managed PLANET GS-4210-24T4S và GS-4210-24T4SR hỗ trợ quản lý qua giao diện Web, cổng Console và SNMP. Giao diện quản trị cho phép cấu hình VLAN, QoS, bảo mật, Link Aggregation và các tính năng mạng khác mà không cần thay đổi kết nối vật lý.
Thiết bị hỗ trợ quản lý IPv4/IPv6 dual stack, phù hợp với hệ thống mạng sử dụng IPv4, IPv6 hoặc triển khai đồng thời cả hai giao thức. Các tính năng Cable Diagnostics giúp kiểm tra tình trạng đường cáp đồng, trong khi LLDP và LLDP-MED hỗ trợ nhận diện thiết bị lân cận và trao đổi thông tin cấu hình mạng.
Các chức năng RMON, Syslog, SNMP Trap và cảnh báo từ xa hỗ trợ giám sát trạng thái thiết bị, ghi nhận sự kiện và phát hiện sự cố. Switch cũng hỗ trợ tải lên, tải xuống firmware và cấu hình, giúp thuận tiện hơn trong công tác bảo trì.
Nguồn điện dự phòng trên PLANET GS-4210-24T4SR
Điểm khác biệt quan trọng giữa hai model là hệ thống nguồn điện.
PLANET GS-4210-24T4S sử dụng nguồn AC 100–240V, phù hợp với các hệ thống mạng có nguồn điện ổn định và không yêu cầu nguồn DC dự phòng tích hợp.
PLANET GS-4210-24T4SR hỗ trợ nguồn AC và DC 36–60V, cho phép sử dụng hệ thống nguồn dự phòng theo thiết kế phù hợp. Cấu trúc nguồn AC/DC giúp tăng khả năng duy trì hoạt động khi một nguồn điện gặp sự cố, tùy theo phương án cấp nguồn thực tế.
Với những hệ thống mạng cần độ sẵn sàng cao hơn, phiên bản GS-4210-24T4SR có thể là lựa chọn phù hợp nhờ khả năng kết hợp nguồn AC và DC. Khi triển khai, cần bảo đảm nguồn DC và thiết bị cấp nguồn đáp ứng đúng yêu cầu của nhà sản xuất.
Thiết kế không quạt, phù hợp môi trường văn phòng
PLANET GS-4210-24T4S và GS-4210-24T4SR có thiết kế vỏ kim loại, dạng rack 19 inch, chiều cao 1U. Thiết kế không quạt giúp giảm tiếng ồn trong quá trình hoạt động, phù hợp với văn phòng, phòng họp, phòng kỹ thuật và những khu vực cần môi trường làm việc yên tĩnh.
Công nghệ tiết kiệm năng lượng giúp tối ưu mức tiêu thụ điện trong điều kiện vận hành phù hợp. Thiết bị cũng hỗ trợ bảo vệ ESD nhằm tăng khả năng chống chịu trước hiện tượng phóng tĩnh điện theo mức công bố của nhà sản xuất.
Kiểu dáng gọn gàng và khả năng lắp đặt trong tủ rack giúp switch dễ dàng tích hợp với máy chủ, hệ thống lưu trữ và các thiết bị mạng khác.
Ứng dụng thực tế của PLANET GS-4210-24T4S và GS-4210-24T4SR
Switch Managed Gigabit PLANET GS-4210-24T4S và GS-4210-24T4SR phù hợp với nhiều mô hình hạ tầng mạng cần tốc độ Gigabit, khả năng quản lý tập trung và kết nối quang linh hoạt.
- Mạng LAN doanh nghiệp: Kết nối máy tính, máy in, máy chủ và thiết bị mạng, đồng thời phân chia VLAN theo phòng ban.
- Hệ thống mạng văn phòng: Xây dựng mạng Gigabit ổn định, ít tiếng ồn nhờ thiết kế không quạt.
- Hệ thống camera IP: Kết nối các camera có nguồn cấp độc lập hoặc được cấp nguồn từ thiết bị PoE bên ngoài.
- Hệ thống WiFi doanh nghiệp: Kết nối Access Point và switch PoE tại các khu vực triển khai mạng không dây.
- Hạ tầng mạng nhiều tầng: Sử dụng các khe SFP để kết nối switch giữa các tầng hoặc các khu vực qua cáp quang.
- Hệ thống máy chủ và lưu trữ: Kết nối máy chủ, thiết bị lưu trữ và các hệ thống xử lý dữ liệu qua Ethernet Gigabit.
- Mạng cần dự phòng đường truyền: Sử dụng Link Aggregation, STP/RSTP/MSTP và ERPS để hỗ trợ duy trì kết nối khi phát sinh sự cố.
- Mạng cần dự phòng nguồn: Lựa chọn GS-4210-24T4SR khi cần khả năng sử dụng nguồn AC/DC theo thiết kế hệ thống.
