Layer 3 Managed PoE Switch PLANET MGS-6311-24UPL6X

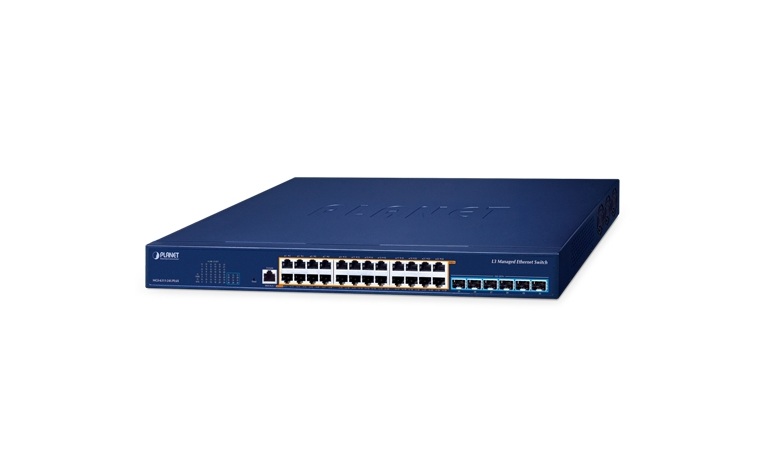

Bộ chuyển mạch Switch Layer 3 PoE++ PLANET MGS-6311-24UPL6X (24-Port 2.5GBASE-T 802.3bt PoE + 6-Port 10GBASE-X SFP+ Managed Ethernet Switch)

PLANET MGS-6311-24UPL6X là switch Layer 3 Managed Multi-Gigabit PoE++ được thiết kế cho hệ thống mạng doanh nghiệp, trung tâm dữ liệu, nhà cung cấp dịch vụ mạng và hạ tầng viễn thông. Thiết bị tích hợp 24 cổng RJ45 Multi-Gigabit 2.5Gbps hỗ trợ cấp nguồn PoE++ cùng 6 khe cắm quang SFP+ tốc độ 10Gbps, đáp ứng nhu cầu kết nối nhiều thiết bị mạng công suất cao và truyền tải dữ liệu băng thông lớn.

Switch PLANET MGS-6311-24UPL6X hỗ trợ chuẩn IEEE 802.3bt PoE++, công suất tối đa 95W mỗi cổng và tổng ngân sách PoE lên đến 720W. Thiết bị còn tích hợp định tuyến Layer 3, VLAN, QoS, các cơ chế bảo mật và tính năng quản lý nguồn PoE thông minh, phù hợp xây dựng hạ tầng mạng tập trung cho WiFi doanh nghiệp, camera IP, hệ thống IoT và thiết bị Ethernet công suất cao.

Tính năng nổi bật của PLANET MGS-6311-24UPL6X

• 24 cổng RJ45 Multi-Gigabit 10/100/1000/2500Mbps.
• 24 cổng hỗ trợ PoE++ IEEE 802.3bt, công suất tối đa 95W mỗi cổng.
• Tổng ngân sách công suất PoE lên đến 720W.
• Tương thích ngược với chuẩn IEEE 802.3af/802.3at.
• 6 khe cắm quang SFP+ hỗ trợ tốc độ 1Gbps, 2.5Gbps và 10Gbps.
• Băng thông chuyển mạch 240Gbps, thông lượng 178,56Mpps.
• Hỗ trợ định tuyến IPv4/IPv6, Static Routing, RIP, OSPF, BGP và VRRP.
• Hỗ trợ VLAN 802.1Q, Q-in-Q, Voice VLAN và Private VLAN Edge.
• Hỗ trợ Link Aggregation LACP, STP, RSTP, MSTP và ERPS.
• Tích hợp QoS, IGMP Snooping, MLD Snooping và Multicast VLAN Registration.
• Hỗ trợ bảo mật ACL, IEEE 802.1X, RADIUS, TACACS+, DHCP Snooping và Dynamic ARP Inspection.
• Quản lý PoE thông minh với lập lịch cấp nguồn, giới hạn công suất và tự động kiểm tra trạng thái thiết bị.
• Hỗ trợ quản lý tập trung qua Web, CLI, SNMP, SSH và PLANET NMS.
• Thiết kế rackmount 19 inch, chiều cao 1U.

24 cổng Multi-Gigabit 2.5Gbps

PLANET MGS-6311-24UPL6X được trang bị 24 cổng RJ45 Multi-Gigabit hỗ trợ tốc độ 10/100/1000/2500Mbps, giúp nâng cấp mạng LAN lên 2.5Gbps mà vẫn tận dụng hạ tầng cáp mạng đồng tương thích.

Các cổng 2.5Gbps phù hợp kết nối Access Point WiFi 6/6E, máy tính hiệu năng cao, thiết bị lưu trữ NAS, máy trạm và các thiết bị mạng có giao diện 2.5GBASE-T. Tốc độ Multi-Gigabit giúp giảm nguy cơ nghẽn băng thông khi nhiều thiết bị truyền dữ liệu đồng thời.

Việc sử dụng hạ tầng cáp CAT5e hoặc CAT6 đáp ứng tiêu chuẩn kỹ thuật có thể giúp giảm chi phí nâng cấp hệ thống, hạn chế nhu cầu thay mới toàn bộ dây dẫn khi chuyển từ Gigabit Ethernet sang Multi-Gigabit.

Công nghệ PoE++ 95W trên 24 cổng

Switch PLANET MGS-6311-24UPL6X hỗ trợ chuẩn IEEE 802.3bt PoE++, cho phép truyền dữ liệu và cấp nguồn điện qua cùng một cáp Ethernet. Mỗi cổng có thể cung cấp công suất tối đa 95W theo thông số sản phẩm, đáp ứng các thiết bị có nhu cầu nguồn cao hơn PoE+ truyền thống.

Thiết bị tương thích ngược với IEEE 802.3af và IEEE 802.3at, hỗ trợ triển khai nhiều loại thiết bị đầu cuối trong cùng hệ thống.

Các ứng dụng cấp nguồn PoE++ tiêu biểu gồm:

• Access Point WiFi hiệu năng cao.
• Camera IP PTZ, camera Speed Dome và camera giám sát chuyên nghiệp.
• Điện thoại IP và thiết bị hội nghị tương thích PoE.
• Thiết bị IoT, bộ điều khiển mạng và thiết bị Ethernet công suất cao.
• Các thiết bị đầu cuối hỗ trợ chuẩn IEEE 802.3bt.

Khả năng cấp nguồn qua cáp mạng giúp giảm nhu cầu lắp đặt ổ điện riêng tại từng vị trí, đơn giản hóa thi công và thuận tiện trong việc quản lý nguồn điện tập trung.

Ngân sách PoE 720W cho hệ thống mạng lớn

PLANET MGS-6311-24UPL6X có tổng ngân sách công suất PoE lên đến 720W, phù hợp triển khai nhiều thiết bị PoE++ trong hệ thống mạng doanh nghiệp.

Tuy mỗi cổng có thể cung cấp tối đa 95W, tổng công suất thực tế của tất cả thiết bị vẫn phải nằm trong giới hạn ngân sách PoE 720W. Vì vậy, khi thiết kế hệ thống, cần tính toán mức tiêu thụ nguồn của từng thiết bị, ưu tiên những thiết bị quan trọng và phân bổ công suất phù hợp.

Switch hỗ trợ các chức năng quản lý nguồn như giới hạn công suất theo cổng, thiết lập mức ưu tiên cấp nguồn, bật/tắt PoE và lập lịch cấp nguồn. Các tính năng này giúp kiểm soát mức tiêu thụ điện năng và hạn chế tình trạng vượt ngân sách PoE.

Sáu khe quang SFP+ 10Gbps

Switch PLANET MGS-6311-24UPL6X tích hợp 6 khe cắm quang SFP+ hỗ trợ kết nối 10Gbps, tương thích với module quang 1Gbps và 2.5Gbps theo thông số của thiết bị.

Các cổng SFP+ cho phép kết nối đến switch lõi, switch phân phối, máy chủ hoặc hệ thống truyền dẫn quang. Nhiều cổng uplink 10Gbps giúp tăng khả năng mở rộng mạng và đáp ứng nhu cầu truyền tải dữ liệu lớn từ các thiết bị đầu cuối Multi-Gigabit.

Người dùng có thể lựa chọn module quang Single-mode hoặc Multi-mode phù hợp với loại cáp quang, khoảng cách kết nối và yêu cầu tốc độ của hệ thống.

Định tuyến Layer 3 IPv4/IPv6

PLANET MGS-6311-24UPL6X hỗ trợ nhiều giao thức định tuyến Layer 3, cho phép xây dựng hệ thống mạng phân tầng và quản lý lưu lượng giữa các mạng con hiệu quả.

• Static Routing: cấu hình tuyến đường tĩnh cho IPv4 và IPv6.
• RIPv1/RIPv2 và RIPng: hỗ trợ định tuyến động IPv4/IPv6.
• OSPFv2/OSPFv3: định tuyến động trong mạng doanh nghiệp.
• BGP4/BGP6: hỗ trợ các mô hình định tuyến liên miền theo khả năng phần mềm.
• VRRPv2/VRRPv3: hỗ trợ dự phòng cổng gateway cho IPv4/IPv6.
• Inter-VLAN Routing: định tuyến lưu lượng giữa các VLAN.

Các chức năng này giúp switch đáp ứng vai trò switch tập trung hoặc switch Layer 3 trong các hệ thống mạng doanh nghiệp, Campus và hạ tầng dịch vụ.

VLAN, QoS và tối ưu lưu lượng

Switch PoE++ PLANET MGS-6311-24UPL6X tích hợp các tính năng quản lý mạng giúp phân chia lưu lượng, kiểm soát băng thông và nâng cao chất lượng dịch vụ.

• VLAN IEEE 802.1Q: phân chia mạng theo phòng ban, thiết bị hoặc ứng dụng.
• Q-in-Q: hỗ trợ VLAN lồng nhau trong mạng dịch vụ.
• Voice VLAN: phân tách lưu lượng thoại IP.
• Private VLAN Edge: hạn chế giao tiếp trực tiếp giữa các cổng theo cấu hình.
• Link Aggregation LACP: kết hợp nhiều liên kết vật lý để tăng băng thông.
• STP, RSTP và MSTP: hạn chế vòng lặp Ethernet.
• QoS: ưu tiên lưu lượng thoại, video và ứng dụng quan trọng.
• IGMP Snooping, MLD Snooping và MVR: tối ưu truyền tải Multicast.

Các tính năng này phù hợp với hệ thống có nhiều Access Point, camera IP, thiết bị IoT và các ứng dụng truyền dữ liệu đồng thời.

Quản lý PoE thông minh

PLANET MGS-6311-24UPL6X hỗ trợ các công cụ quản lý nguồn PoE, giúp giám sát và điều khiển thiết bị đầu cuối từ xa.

• PoE Scheduling: lập lịch bật/tắt nguồn PoE theo thời gian.
• PD Alive Check: kiểm tra trạng thái phản hồi của thiết bị nhận nguồn.
• PoE Power Recycling: tự động cấp lại nguồn cho thiết bị được giám sát khi cần.
• Power Budget Control: quản lý tổng ngân sách công suất PoE.
• Per-port Power Limit: giới hạn công suất cấp nguồn cho từng cổng.
• PoE Port Priority: thiết lập mức ưu tiên cấp nguồn cho thiết bị quan trọng.
• PD Classification: nhận diện và phân loại thiết bị nhận nguồn theo khả năng được hỗ trợ.

Nhờ đó, quản trị viên có thể giảm thời gian xử lý sự cố, chủ động quản lý thiết bị và tối ưu hoạt động của hệ thống mạng.

Bảo mật và quản lý tập trung

Switch PLANET MGS-6311-24UPL6X cung cấp nhiều cơ chế bảo mật nhằm kiểm soát truy cập và hạn chế các kết nối trái phép.

• ACL Layer 2–Layer 4: kiểm soát lưu lượng theo địa chỉ MAC, IP và các tiêu chí được hỗ trợ.
• IEEE 802.1X: xác thực người dùng hoặc thiết bị trước khi truy cập mạng.
• RADIUS và TACACS+: hỗ trợ xác thực và quản lý quyền quản trị.
• DHCP Snooping: kiểm soát các thông điệp DHCP không đáng tin cậy.
• Dynamic ARP Inspection: phát hiện và hạn chế các gói ARP không hợp lệ.
• IP Source Guard: tăng cường kiểm soát địa chỉ IP của thiết bị đầu cuối.
• SSH, TLS và SNMPv3: hỗ trợ quản lý thiết bị qua các giao thức bảo mật tương ứng.

Thiết bị hỗ trợ quản lý qua giao diện Web, CLI, SNMP và PLANET NMS, giúp quản trị viên theo dõi trạng thái cổng, kiểm tra lưu lượng, cấu hình chính sách và quản lý hạ tầng mạng tập trung.

Ứng dụng Switch PoE++ PLANET MGS-6311-24UPL6X

Hệ thống WiFi doanh nghiệp

Kết nối và cấp nguồn PoE++ cho các Access Point WiFi hiệu năng cao tại văn phòng, khách sạn, trường học và trung tâm thương mại. Các cổng 2.5Gbps hỗ trợ băng thông lớn cho thiết bị đầu cuối, trong khi uplink 10Gbps kết nối đến mạng lõi.

Hệ thống camera IP chuyên nghiệp

Cấp nguồn và truyền dữ liệu cho camera IP, camera PTZ và các thiết bị giám sát tương thích PoE++. Công suất cấp nguồn cao giúp đáp ứng nhu cầu của camera có cơ cấu quay quét, zoom quang học hoặc các tính năng tiêu thụ điện lớn.

Mạng doanh nghiệp và Campus

Triển khai làm switch tập trung hoặc switch phân phối cho hệ thống nhiều phòng ban, nhiều tầng hoặc nhiều tòa nhà. Định tuyến Layer 3, VLAN và QoS hỗ trợ quản lý lưu lượng, phân chia mạng và tăng hiệu quả sử dụng băng thông.

Trung tâm dữ liệu và hạ tầng máy chủ

Kết nối các thiết bị mạng, máy chủ và hệ thống lưu trữ qua các cổng quang 10Gbps. Thiết bị phù hợp với các hệ thống cần mật độ cổng Multi-Gigabit cao và nhiều đường truyền uplink.

Nhà cung cấp dịch vụ mạng

Sử dụng trong mạng tập trung lưu lượng hoặc hạ tầng Ethernet cho doanh nghiệp. Các tính năng định tuyến, VLAN, bảo mật và quản lý tập trung hỗ trợ triển khai các mô hình mạng dịch vụ chuyên nghiệp.

Thông số kỹ thuật PLANET MGS-6311-24UPL6X
