Layer 3 Managed Switch PLANET MGSW-28240F

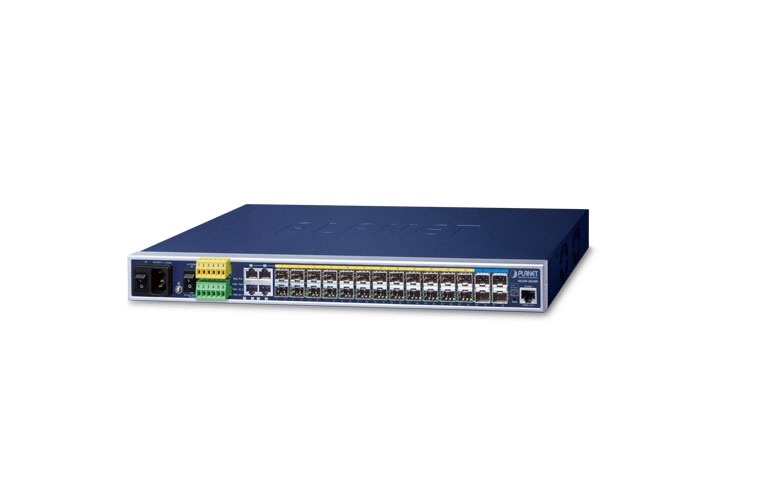

Switch Layer 3 Managed PLANET MGSW-28240F 24 cổng SFP Gigabit và 4 cổng SFP+ 10G

PLANET MGSW-28240F là switch quang Managed Layer 3 được thiết kế cho hệ thống mạng doanh nghiệp, mạng Metro Ethernet, trung tâm dữ liệu, khu công nghiệp và hạ tầng viễn thông. Thiết bị cung cấp mật độ cổng quang cao, hỗ trợ kết nối Gigabit, Multi-Gigabit và 10Gbps, đáp ứng nhu cầu truyền tải dữ liệu trên khoảng cách xa bằng cáp quang.

Switch PLANET MGSW-28240F được trang bị 24 cổng SFP, trong đó có 4 cổng dùng chung với giao diện RJ45 Gigabit, cùng 4 khe cắm SFP+ tốc độ 10Gbps. Thiết bị hỗ trợ định tuyến IPv4/IPv6, VLAN, QoS, bảo mật mạng và các giao thức dự phòng, phù hợp triển khai làm switch lõi hoặc switch phân phối trong hệ thống mạng chuyên nghiệp.

Tính năng nổi bật của PLANET MGSW-28240F

• 24 cổng quang SFP, hỗ trợ kết nối Gigabit và các tốc độ tương thích theo từng nhóm cổng.
• 4 cổng RJ45 Gigabit dùng chung với 4 cổng SFP đầu tiên.
• 10 cổng SFP hỗ trợ Multi-Gigabit 100Mbps/1Gbps/2.5Gbps.
• 4 khe cắm SFP+ hỗ trợ kết nối quang 1Gbps/2.5Gbps/10Gbps.
• Băng thông chuyển mạch 158Gbps, thông lượng 117Mpps.
• Hỗ trợ định tuyến Layer 3 IPv4/IPv6, Static Routing và OSPFv2.
• Hỗ trợ VLAN 802.1Q, Q-in-Q, Voice VLAN, MAC-based VLAN và Private VLAN Edge.
• Hỗ trợ Link Aggregation LACP, STP, RSTP, MSTP và ERPS.
• Tích hợp QoS, IGMP Snooping, MLD Snooping và Multicast VLAN Registration.
• Hỗ trợ ACL, IEEE 802.1X, RADIUS, DHCP Snooping, IP Source Guard và Dynamic ARP Inspection.
• Hỗ trợ nguồn AC và DC dự phòng theo cấu hình.
• Tích hợp 2 ngõ vào số DI, 2 ngõ ra số DO và relay cảnh báo sự cố.
• Hỗ trợ quản lý qua Web, CLI, SNMP, SSH và Telnet.
• Thiết kế rackmount 19 inch, chiều cao 1U.

Kết nối quang Gigabit và Multi-Gigabit linh hoạt

PLANET MGSW-28240F cung cấp nhiều loại giao diện quang để triển khai hệ thống mạng có yêu cầu về tốc độ và khoảng cách truyền dẫn khác nhau.

Các cổng SFP hỗ trợ kết nối module quang tương thích, cho phép sử dụng cáp quang Single-mode hoặc Multi-mode tùy theo module và điều kiện triển khai. Nhóm cổng SFP Multi-Gigabit hỗ trợ tốc độ lên đến 2.5Gbps, phù hợp kết nối các switch phân phối hoặc thiết bị mạng có nhu cầu băng thông cao.

Bốn cổng SFP+ hỗ trợ kết nối 10Gbps, giúp tăng băng thông uplink giữa switch và hệ thống mạng lõi. Nhờ đó, thiết bị phù hợp với các hệ thống có nhiều tuyến quang và lưu lượng truyền tải lớn.

Định tuyến Layer 3 IPv4/IPv6

Switch PLANET MGSW-28240F hỗ trợ các chức năng định tuyến Layer 3, giúp kết nối các mạng con và VLAN trong hệ thống doanh nghiệp.

• Static Routing IPv4/IPv6: cấu hình tuyến đường tĩnh giữa các mạng.
• OSPFv2: hỗ trợ định tuyến động IPv4.
• Inter-VLAN Routing: định tuyến lưu lượng giữa các VLAN theo cấu hình.
• Quản lý IPv4/IPv6: hỗ trợ quản trị thiết bị qua các giao thức mạng tương ứng.

Các tính năng định tuyến giúp tổ chức hệ thống mạng thành nhiều phân đoạn, giảm độ phức tạp khi kết nối nhiều khu vực và hỗ trợ quản lý lưu lượng hiệu quả.

Quản lý VLAN và tối ưu lưu lượng mạng

PLANET MGSW-28240F hỗ trợ nhiều tính năng Layer 2 để phân chia mạng, tăng tính linh hoạt và kiểm soát lưu lượng truyền tải.

• IEEE 802.1Q VLAN: phân chia mạng theo phòng ban hoặc chức năng.
• Q-in-Q: hỗ trợ VLAN lồng nhau trong các mô hình mạng dịch vụ.
• Voice VLAN: phân tách lưu lượng điện thoại IP.
• MAC-based VLAN và Protocol-based VLAN: phân loại lưu lượng theo thiết bị hoặc giao thức.
• Private VLAN Edge: hạn chế giao tiếp trực tiếp giữa các cổng theo chính sách.
• Link Aggregation và LACP: gộp nhiều liên kết để tăng băng thông.
• STP, RSTP và MSTP: ngăn chặn vòng lặp mạng Ethernet.
• QoS: ưu tiên lưu lượng theo mức độ quan trọng của ứng dụng.

Những chức năng này giúp quản trị viên triển khai mạng có cấu trúc rõ ràng, thuận tiện mở rộng và nâng cao hiệu quả vận hành.

Dự phòng mạng với ERPS

PLANET MGSW-28240F hỗ trợ Ethernet Ring Protection Switching (ERPS) theo tiêu chuẩn ITU-T G.8032, giúp xây dựng mạng Ethernet dạng vòng có khả năng khôi phục kết nối khi xảy ra sự cố đường truyền.

Trong cấu hình vòng mạng phù hợp, thời gian phục hồi có thể dưới 10ms. Khi một liên kết gặp lỗi, hệ thống có thể chuyển hướng lưu lượng sang tuyến còn hoạt động, giúp giảm gián đoạn kết nối.

Tính năng này phù hợp với hạ tầng mạng viễn thông, mạng công nghiệp, hệ thống giám sát và các ứng dụng yêu cầu tính sẵn sàng cao.

Bảo mật và quản lý mạng chuyên nghiệp

Switch quang PLANET MGSW-28240F tích hợp các cơ chế bảo mật và quản lý nhằm hỗ trợ kiểm soát truy cập, giám sát thiết bị và bảo vệ hạ tầng mạng.

• ACL: kiểm soát lưu lượng dựa trên địa chỉ MAC, IP và các tiêu chí mạng được hỗ trợ.
• IEEE 802.1X: xác thực thiết bị hoặc người dùng truy cập mạng.
• RADIUS và TACACS+: hỗ trợ xác thực và phân quyền quản trị.
• DHCP Snooping: kiểm soát các thông điệp DHCP không đáng tin cậy.
• IP Source Guard: hỗ trợ chống giả mạo địa chỉ IP.
• Dynamic ARP Inspection: kiểm tra các gói ARP để tăng cường bảo vệ mạng.
• SNMP, SNMPv3, SSH và TLS: hỗ trợ quản lý và giám sát thiết bị an toàn.

Ngoài ra, thiết bị hỗ trợ giám sát module quang SFP-DDM, chẩn đoán cáp mạng, ghi nhật ký hệ thống và gửi cảnh báo từ xa, giúp quản trị viên phát hiện sự cố và rút ngắn thời gian xử lý.

Nguồn điện dự phòng AC/DC

PLANET MGSW-28240F hỗ trợ nguồn điện AC 100–240V và nguồn DC 36–60V theo thông số kỹ thuật của phiên bản được công bố. Cấu hình nguồn dự phòng phù hợp giúp tăng độ tin cậy khi triển khai tại các điểm mạng quan trọng.

Nguồn DC đặc biệt hữu ích trong môi trường viễn thông, tủ truyền dẫn và hệ thống công nghiệp sử dụng nguồn DC tập trung. Khi triển khai, cần lựa chọn đúng cấu hình nguồn và tuân thủ yêu cầu lắp đặt của nhà sản xuất.

Ứng dụng Switch quang PLANET MGSW-28240F

Hạ tầng mạng Metro Ethernet

Kết nối các điểm mạng, tủ truyền dẫn và khu vực doanh nghiệp bằng cáp quang. Các cổng SFP và SFP+ hỗ trợ triển khai nhiều tuyến truyền dẫn với tốc độ khác nhau.

Mạng lõi doanh nghiệp và Campus

Sử dụng làm switch lõi hoặc switch phân phối để kết nối các switch truy cập, tòa nhà, phòng ban và khu vực làm việc. VLAN và định tuyến Layer 3 giúp tổ chức hệ thống mạng linh hoạt.

Hệ thống viễn thông

Triển khai tại các điểm tập trung hoặc phân phối lưu lượng Ethernet, đáp ứng nhu cầu kết nối quang Gigabit và uplink 10Gbps. Nguồn AC/DC dự phòng hỗ trợ tăng độ tin cậy của hệ thống.

Mạng công nghiệp và hệ thống giám sát

Kết nối các thiết bị mạng quang trong nhà máy, khu công nghiệp và hệ thống giám sát tập trung. ERPS, cảnh báo DI/DO và khả năng sử dụng nguồn DC phù hợp với các ứng dụng yêu cầu vận hành ổn định.

Kết nối máy chủ và thiết bị mạng tốc độ cao

Sử dụng các cổng SFP+ 10Gbps để kết nối đến switch lõi, máy chủ hoặc thiết bị lưu trữ có giao diện quang tương thích, đáp ứng nhu cầu truyền tải dữ liệu dung lượng lớn.

Thông số kỹ thuật PLANET MGSW-28240F
