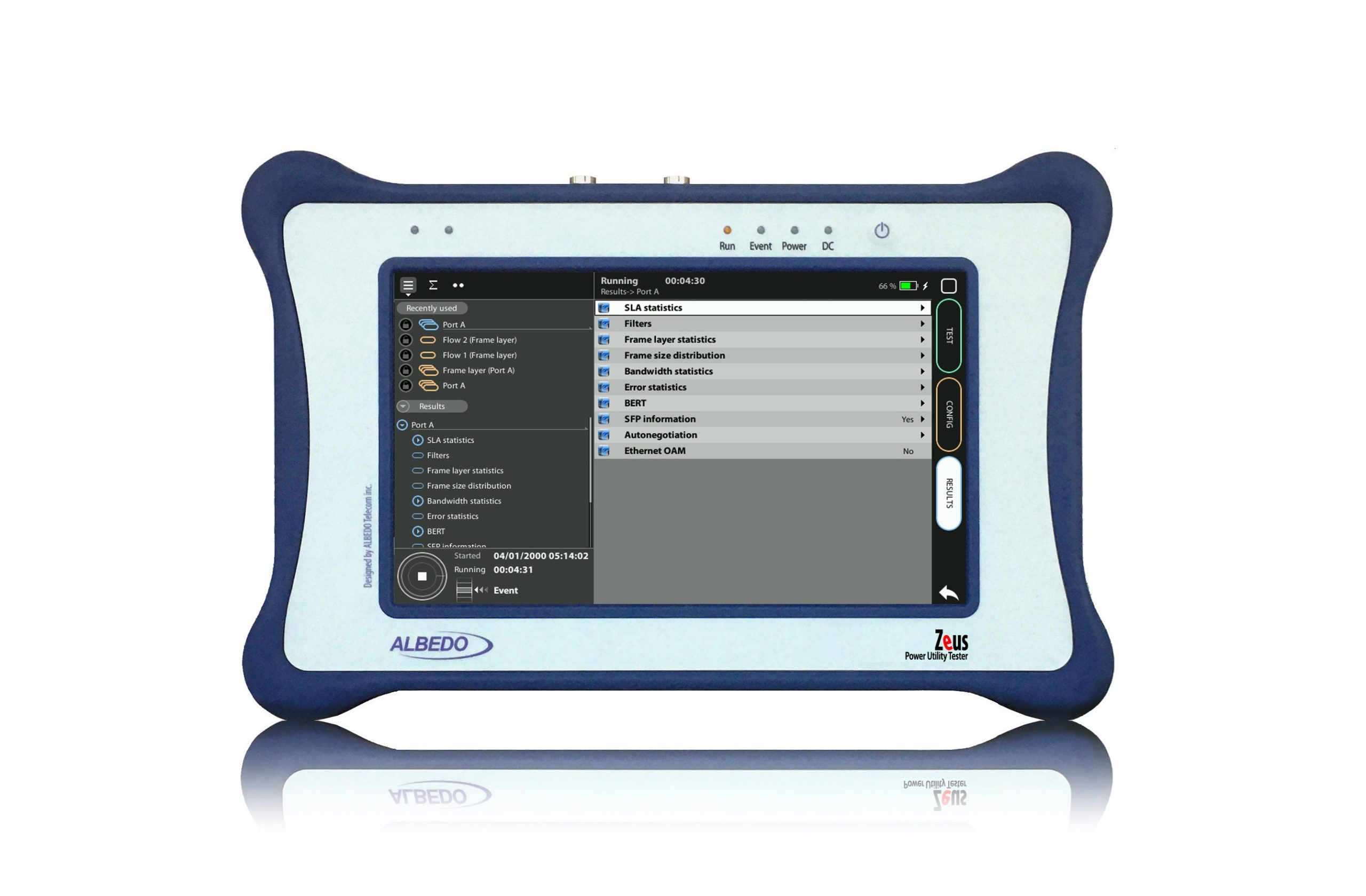

Albedo Zeus là một thiết bị kiểm tra được thiết kế để lắp đặt và bảo trì hệ thống thông tin liên lạc trong ngành điện lực. Nó hỗ trợ các giao diện thế hệ cũ và mới để kiểm tra Ethernet/IP, PTP, SyncE, ToD, IRIG-B, T1/E1, C37.94, RS-232, G703 và các giao thức như PRP, GOOSE, SV hoặc MMS, nhờ đó kỹ thuật viên sẽ có được cái nhìn tổng quan và khả năng kiểm soát hoàn hảo đối với cơ sở hạ tầng viễn thông điện lực, cải thiện khả năng bảo vệ và thu thập dữ liệu.
Trong tự động hóa trạm biến áp, nhiều tài nguyên yêu cầu đồng bộ hóa chính xác từ micro giây đến mili giây, bao gồm:
- Các ứng dụng sử dụng SV/GOOSE/PRP cần giảm thiểu độ trễ.
- Thu thập dữ liệu tại IED, RTU và MU.
- SCADA và giao thức MMS.
- Các sơ đồ bảo vệ đường dây.
- Ghi lại sự kiện.
- Bộ đồng bộ pha được triển khai trên mạng WAN để giám sát lưới điện.
Thiết bị đo mạng viễn thông điện lực thế hệ mới Albedo Zeus có đầy đủ các tính năng để vận hành theo thời gian thông qua các phép đo, phân tích và mô phỏng giao thức PTP, IRIG-B, GPS, SyncE, T1/E1, 1PPS.
Thân máy chính

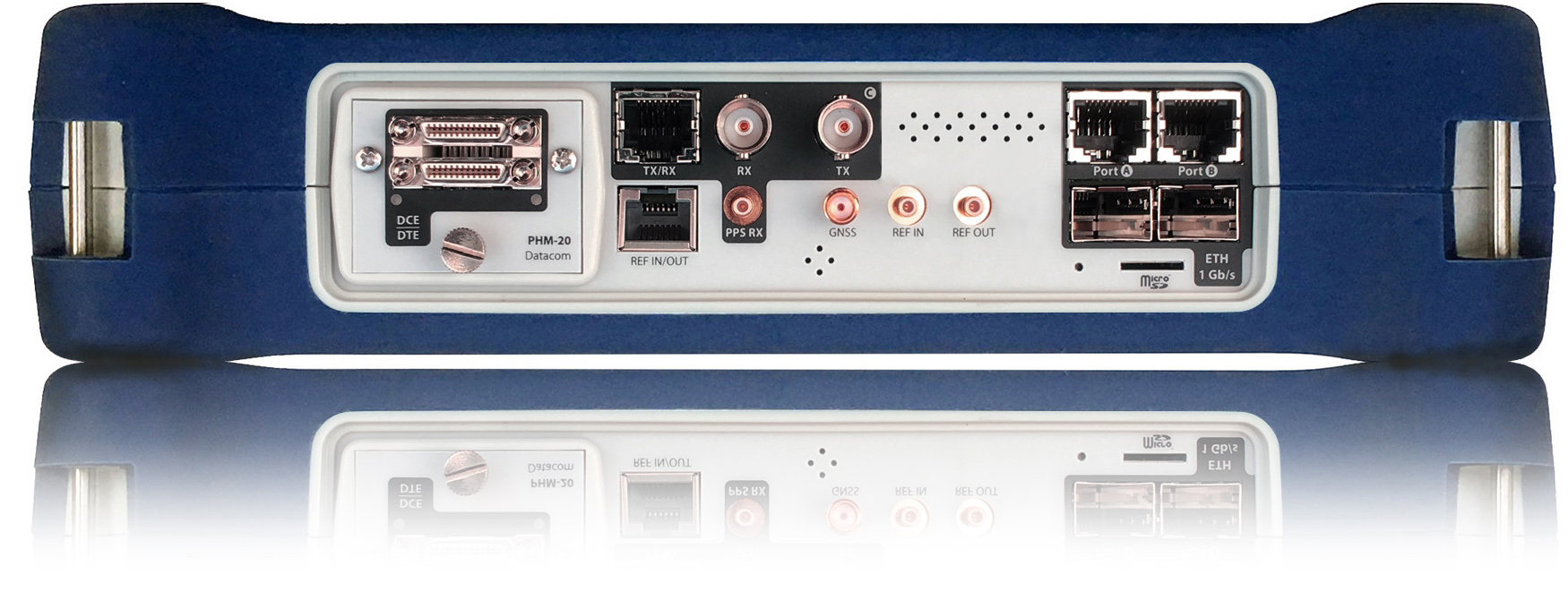

Giao diện đa cổng
- Cổng A:B: 2 x SFP (100MbE, 1GbE)
- Cổng A:B: 2 x RJ45 (10MbE, 100MbE, 1GbE
- Cổng C:D: Cân bằng 2 x RJ45 (T1/E1)
- Cổng C:D: Không cân bằng 2 x BNC (T1/E1)
- Cổng GNSS: SMA cái (GNSS)
- Cổng PPS: 3 x SMB cái (Tham chiếu thời gian)

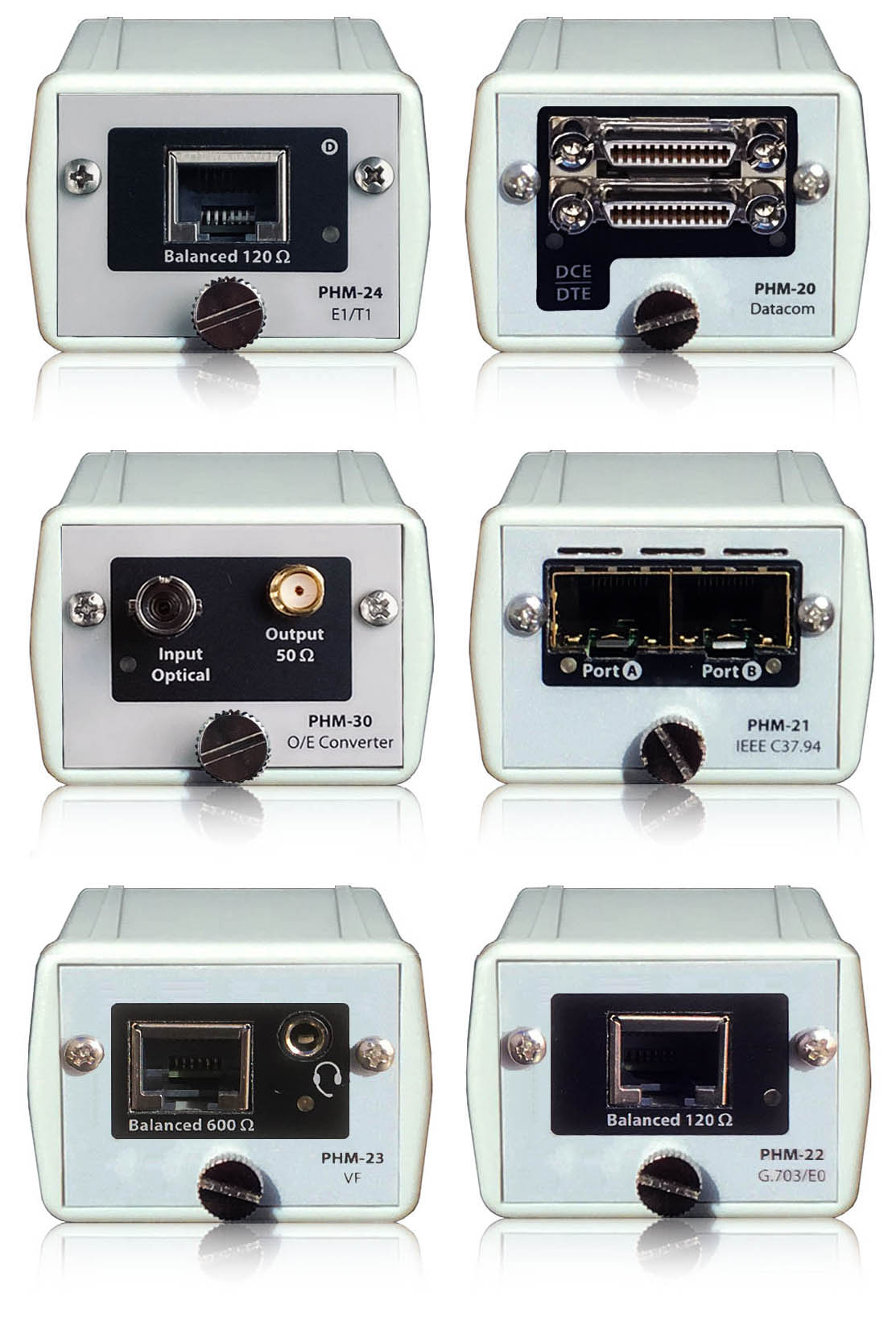

Mô-đun có thể thay thế nóng
- C37.94
- Datacom DTE/DCE: V.11/X.24, V.24/V.28, V.24/V.35, V.24/V.11 (V.36/RS449)
- Cổng VF
- Đồng hướng – G703
- E1/T1
- Từ quang sang điện
Vận hành đo kiểm / Kết quả
- Kết quả dạng đồ thị và bảng
- Điều hướng: bằng màn hình cảm ứng và bàn phím
- Điều khiển từ xa: bằng VNC
- Dung lượng lưu trữ: kết quả trong một tuần
- Xuất dữ liệu: kết quả dưới dạng pdf/txt/csv qua giao diện USB hoặc thẻ SD
- Xuất báo cáo sang máy chủ từ xa qua Ethernet / IP
- Trọng lượng nhẹ: 1,9 kg
- Nhẹ và dễ mang theo trong túi nhỏ
- Khởi động: Thủ công / Theo thời gian với mật khẩu tùy chọn
- Pin dung lượng lớn cho tgian sử dụng lâu dài.
Đo kiểm thử IEC-61850
Kiểm thử PRP
Mô phỏng một hoặc nhiều điểm cuối PRP, hỗ trợ cả các nút kết nối kép (DAN) và các nút kết nối đơn (SAN).
- Tạo và nhận lưu lượng đa luồng trong môi trường PRP
- Các chỉ số hiệu suất như độ trễ, mất khung hình và thông lượng
- Thống kê PRP, phát hiện nút PRP, kiểm tra dự phòng, bộ đếm khung hình
- Tạo và phân tích độ lệch trễ giữa lưu lượng mạng LAN A và LAN B
- Ghi lại, Nhật ký sự kiện để giải mã và báo cáo các trường và khung hình dành riêng cho PRP
- Cho phép kiểm thử giao thức trên PRP, đối với SV, GOOSE và PTP
- Mô phỏng PTP qua PRP master/slave, TE trên LAN A/B, độ lệch cổng

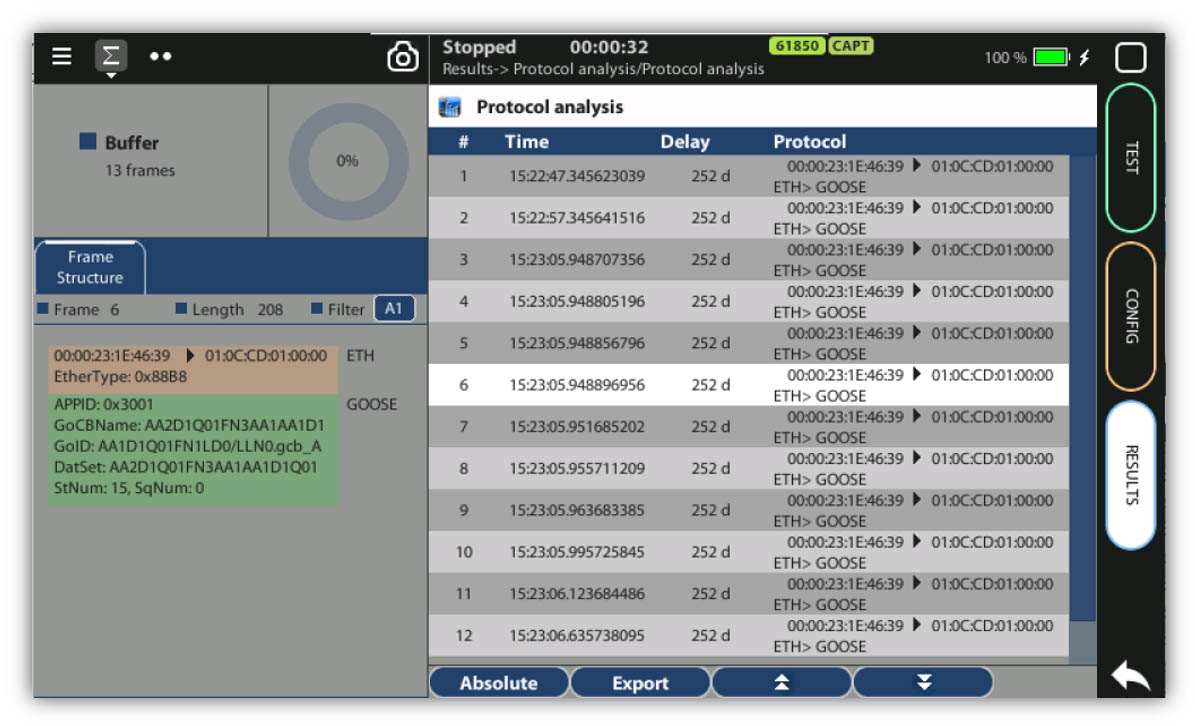

Kiểm thử GOOSE
- Giải mã và phân tích thông báo GOOSE
- Quét giao thức GOOSE với GoCBName, GoID, DatSet
- Số lượng khung hình GOOSE cho luồng đang hoạt động và tất cả các luồng
- Độ trễ: hiện tại, trung bình, tối thiểu, tối đa, phạm vi và độ lệch chuẩn. Kiểm thử SV
- Giải mã và phân tích thông điệp SV
- Quét giao thức SV với việc điền svID
- Đếm số khung SV cho luồng đang hoạt động và tất cả các luồng
- Đo số lượng mẫu và tốc độ lấy mẫu
- Độ trễ: hiện tại, trung bình, tối thiểu, tối đa, phạm vi và độ lệch chuẩn.
Kiểm tra PTP
- Các cấu hình PTP: Viễn thông và Điện lực
- Các kiểu đóng gói: Ethernet và UDP
- Mô phỏng đồng hồ: Chủ/Tớ, Đơn hướng/Đa hướng, 128 gói/giây
- Hỗ trợ thu thập PDV, phân tích giao thức và hiệu chỉnh tại hiện trường
- Kiểm tra tần số PTP Ethernet
- Độ trễ sàn (G.8260): FPC, FPR, FPP
- Sai lệch: Phân tích và tạo TIE, MTIE và TDEV (trong thời gian thực)
- Kiểm tra pha PTP Ethernet
- Đo tại giao diện GbE và 1pps
- Sai số thời gian (TE): Tối đa (max |TE|), Động (dTE), Hằng số (cTE)
- Kiểm tra 1 pps
- Sai lệch: TIE, MTIE, TDEV
- Sai số thời gian (TE): Tối đa (max |TE|)
Kiểm tra C37.94
Chế độ hoạt động
- Hoạt động không khung hoặc có khung
- Đồng hồ: Khôi phục hoặc Nội bộ
- Chế độ điểm cuối hoặc thiết bị đầu cuối
- Kết quả với chỉ báo ĐẠT/KHÔNG ĐẠT
Phân tích & Tạo
Tạo tốc độ bit theo bước nx64 kb/s lên đến 768 kb/s
Kiểm tra BER
Kiểm tra hiệu năng ITU-T G.821
Phát hiện/Chèn sự kiện
Lỗi: LOS, AIS, LOF, RDI, LSS, Tất cả 0, Tất cả 1
Bất thường: FAS, TSE, Trượt
Kiểm tra độ trễ & tần số
Độ trễ khứ hồi (ms)
Độ trễ một chiều được đồng bộ hóa với GPS
Tần số (Hz)
Độ lệch tần số (ppm), tối đa. Phân tích độ lệch
Phân tích độ rung và dao động
Đỉnh đến đỉnh, RMS, độ rung, phát hiện và đếm số lần truy cập
Độ phân giải MTIE và TDEV: 100 ps
Đạt/Không đạt dựa trên mặt nạ tiêu chuẩn
SFP C37.94
Đa chế độ: SFP 850 nm, 2048 kbit/s, 1500 mét
Đơn chế độ: SFP 1310 nm, 2048 kbit/s, 10 km
Máy đo công suất quang
Đo mạng Ethernet, PDH và độ trễ/ thời gian trễ
E1, T1, GbE, C37.94
- Thời gian trễ khứ hồi (RTD)
- Thời gian trễ một chiều (OWD) Hỗ trợ GNSS
Ethernet PTP
- Số lượng gói tin trễ sàn, tỷ lệ/phần trăm/số lượng
- Độ bất đối xứng trễ đường dẫn
- Cơ chế trễ đường dẫn đầu cuối / ngang hàng
- Thời gian trễ từ máy chủ đến máy chủ phụ / từ máy chủ phụ đến máy chủ chính
- Kiểm tra biến thiên trễ gói PTP
- Lỗi thời gian (TE): Tối đa (max |TE|), Động (dTE), Hằng số (cTE)
Thời gian gián đoạn dịch vụ
- Giao diện: E1, T1, IEEE C37.94, Datacom, Đồng hướng/Ngược hướng
- Độ phân giải: 100 µs
Đo cáp và PoE
- Kiểm tra cáp
- Sơ đồ dây dẫn
- Chẩn đoán cáp
- Khoảng cách đến điểm lỗi
- Cấp nguồn qua Ethernet PoE và PoE+., Điện áp / Dòng điện
Kiểm tra truyền dữ liệu
Chế độ
- Mô phỏng thiết bị đầu cuối
- Giám sát hai chiều
- Truyền dữ liệu / Bộ ghép kênh E1
Hiển thị và chỉnh sửa
- Mạch điều khiển DTE/DCE
- Mạch định thời
- Tốc độ nhị phân
Kiểm tra
- BER, Tần số
- Chèn/Phân tích sự kiện
- G.821
