Máy đo kiểm tra IP Ethernet cầm tay VeEX MTX150x
Máy đo kiểm tra IP Ethernet VeEX MTX150x là thiết bị đo kiểm mạng chuyên nghiệp, được thiết kế để kiểm tra, xác minh, bảo trì và xử lý sự cố trên các hệ thống Ethernet, LAN/WAN và Fibre Channel (SAN). Thiết bị hỗ trợ đo kiểm từ lớp vật lý đến lớp ứng dụng, với tốc độ Ethernet lên đến 10 Gbps tùy giao diện và cấu hình.
VeEX MTX150x tích hợp hai cổng Ethernet RJ45 và hai giao diện quang SFP+, cho phép kỹ thuật viên kiểm tra kết nối cáp đồng, cáp quang, thông lượng truyền dữ liệu, độ trễ, mất khung và các thông số chất lượng dịch vụ. Thiết bị còn hỗ trợ các bài đo theo RFC 2544, ITU-T Y.1564, kiểm tra TCP/UDP, IPv4/IPv6, VLAN, PPPoE, Ping và Traceroute.
Với thiết kế cầm tay chắc chắn, pin lithium-ion và phần mềm quản lý kết quả đo, MTX150x phù hợp với kỹ thuật viên viễn thông, quản trị viên mạng doanh nghiệp, nhà cung cấp dịch vụ Internet và đơn vị triển khai hạ tầng mạng.
Tổng quan về thiết bị đo mạng VeEX MTX150x
Trong quá trình triển khai mạng Ethernet, việc kiểm tra trạng thái kết nối đơn thuần chưa đủ để xác định chất lượng dịch vụ. Một đường truyền có thể kết nối bình thường nhưng vẫn gặp tình trạng mất gói, độ trễ cao, thông lượng thấp hoặc không đáp ứng yêu cầu SLA.
VeEX MTX150x cung cấp các công cụ đo kiểm giúp đánh giá đường truyền từ lớp vật lý đến các lớp giao thức cao hơn. Kỹ thuật viên có thể thực hiện bài đo chủ động bằng cách phát lưu lượng kiểm tra, phân tích phản hồi và đối chiếu kết quả với các ngưỡng kỹ thuật đã thiết lập.
Thiết bị được tối ưu cho các công việc:
- Lắp đặt và nghiệm thu đường truyền Ethernet.
- Kiểm tra thông lượng mạng LAN/WAN.
- Đánh giá chất lượng dịch vụ Carrier Ethernet.
- Kiểm tra kết nối quang và cáp đồng.
- Phân tích lỗi truyền dữ liệu và xử lý sự cố IP.
- Kiểm tra các liên kết mạng doanh nghiệp, mạng Metro và mạng truy nhập.
- Đo kiểm mạng lưu trữ Fibre Channel theo cấu hình tương thích.

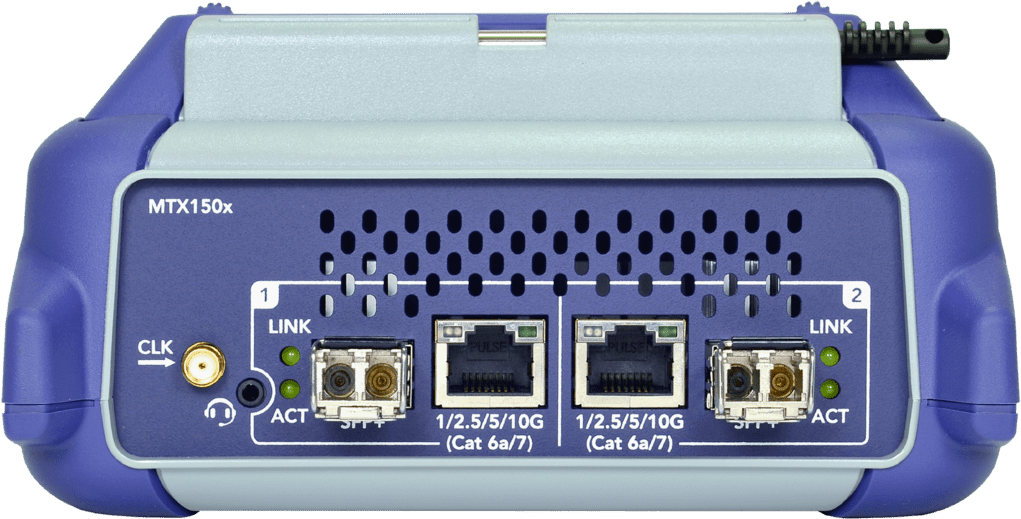

2 cổng Ethernet RJ45 và hai giao diện quang SFP+
VeEX MTX150x hỗ trợ kiểm tra Ethernet qua hai cổng RJ45 và hai giao diện quang SFP/SFP+ theo cấu hình thiết bị. Khả năng đo kiểm hai cổng giúp kỹ thuật viên linh hoạt kiểm tra các liên kết hoặc thực hiện những bài đo song song được hỗ trợ.
Kiểm tra Ethernet qua cáp đồng
2 cổng RJ45 hỗ trợ các tốc độ Ethernet 10/100/1000BASE-T và có thể mở rộng lên 2.5GBASE-T, 5GBASE-T, 10GBASE-T theo cấu hình phần cứng và giấy phép tương ứng.
Chức năng này hỗ trợ kiểm tra đường truyền từ switch đến máy chủ, router, thiết bị đầu cuối hoặc các điểm đấu nối mạng trong doanh nghiệp. Kỹ thuật viên có thể xác minh tốc độ liên kết, đo thông lượng và phân tích các lỗi truyền dữ liệu.
Kiểm tra Ethernet qua cáp quang
Hai giao diện SFP/SFP+ hỗ trợ các kết nối quang tương thích như 100BASE-FX, 1000BASE-X và 10GBASE-R, tùy loại module và cấu hình.
Thiết bị phù hợp để kiểm tra các đường truyền quang trong mạng LAN, mạng Metro Ethernet, mạng truy nhập và kết nối giữa các thiết bị mạng. Khi sử dụng module quang phù hợp, kỹ thuật viên có thể đánh giá thông lượng, độ trễ, tỷ lệ mất khung và chất lượng đường truyền.
Đo kiểm hiệu suất Ethernet theo RFC 2544
RFC 2544 là bộ phương pháp đo kiểm thường được sử dụng để đánh giá hiệu suất của thiết bị và đường truyền mạng. VeEX MTX150x hỗ trợ các phép đo theo RFC 2544 nhằm kiểm tra khả năng truyền tải và chất lượng dịch vụ Ethernet.
Đo thông lượng Throughput
Throughput là lượng dữ liệu thực tế được truyền thành công qua đường mạng trong một khoảng thời gian xác định. Phép đo giúp xác minh khả năng truyền tải của liên kết và phát hiện trường hợp thông lượng thấp hơn yêu cầu.
Đo độ trễ Latency
Latency là thời gian cần thiết để khung dữ liệu đi qua đường truyền theo phương pháp đo được sử dụng. Độ trễ có ảnh hưởng đến những ứng dụng nhạy cảm về thời gian như thoại IP, hội nghị truyền hình và các dịch vụ tương tác thời gian thực.
Đo tỷ lệ mất khung Frame Loss
Phép đo Frame Loss xác định số lượng khung dữ liệu bị mất khi truyền qua mạng. Tỷ lệ mất khung cao có thể ảnh hưởng đến chất lượng ứng dụng, đặc biệt trong môi trường có tải lưu lượng lớn.
Kiểm tra Back-to-Back
Bài đo Back-to-Back đánh giá khả năng xử lý một chuỗi khung liên tiếp của thiết bị hoặc đường truyền trong điều kiện kiểm tra xác định. Kết quả hỗ trợ đánh giá năng lực chuyển tiếp dữ liệu của hạ tầng mạng.
Các phép đo có thể được cấu hình theo kích thước khung, tốc độ phát và ngưỡng nghiệm thu, giúp kỹ thuật viên đối chiếu kết quả với yêu cầu kỹ thuật của dự án.
Kiểm tra và nghiệm thu dịch vụ Ethernet theo ITU-T Y.1564
VeEX MTX150x hỗ trợ bộ bài đo V-SAM theo khuyến nghị ITU-T Y.1564, phục vụ kiểm tra và xác minh dịch vụ Ethernet trong môi trường triển khai thực tế.
Khác với việc chỉ đo một luồng dữ liệu riêng lẻ, Y.1564 cho phép đánh giá nhiều dịch vụ Ethernet theo cấu hình kiểm tra. Kỹ thuật viên có thể xác minh các thông số liên quan đến SLA, bao gồm thông lượng, độ trễ và mất khung theo các tiêu chí được thiết lập.
Bài đo phù hợp với nhà cung cấp dịch vụ viễn thông, đơn vị triển khai mạng doanh nghiệp và đội ngũ nghiệm thu đường truyền Carrier Ethernet. Việc lưu lại kết quả giúp xây dựng hồ sơ nghiệm thu và xác minh chất lượng dịch vụ trước khi bàn giao cho khách hàng.
Kiểm tra thông lượng đa luồng MultiStream
Chức năng đo thông lượng đa luồng cho phép tạo và phân tích nhiều luồng lưu lượng có các tham số khác nhau. Theo cấu hình hỗ trợ, mỗi luồng có thể được thiết lập địa chỉ MAC, địa chỉ IP, VLAN, MPLS, kích thước khung và thông số QoS riêng.
Khả năng này hữu ích khi kiểm tra mạng có nhiều loại dịch vụ cùng hoạt động, chẳng hạn lưu lượng dữ liệu doanh nghiệp, thoại IP và video. Kỹ thuật viên có thể đánh giá cách mạng xử lý các mức ưu tiên khác nhau, xác minh khả năng phân loại lưu lượng và phát hiện hiện tượng suy giảm hiệu suất khi tải tăng.
Các phép đo có thể bao gồm:
- Thông lượng của từng luồng.
- Tỷ lệ mất khung.
- Độ trễ truyền dẫn.
- Phân tích kích thước khung và loại lưu lượng nhận được.
- Kiểm tra các cấu hình VLAN, MPLS và QoS được hỗ trợ.
Kiểm tra lỗi bit BERT và phân tích chất lượng truyền dẫn
VeEX MTX150x hỗ trợ kiểm tra tỷ lệ lỗi bit (BERT) trên các lớp và giao diện được cấu hình. Bài đo sử dụng những mẫu kiểm tra như PRBS hoặc mẫu do người dùng lựa chọn để đánh giá độ tin cậy của quá trình truyền dữ liệu.
Kết quả BERT giúp phát hiện lỗi bit phát sinh trên đường truyền, hỗ trợ xác minh chất lượng liên kết và khoanh vùng sự cố. Khi kết hợp với các phép đo thông lượng, độ trễ và mất khung, kỹ thuật viên có thể đánh giá toàn diện hơn hiệu suất của đường Ethernet.

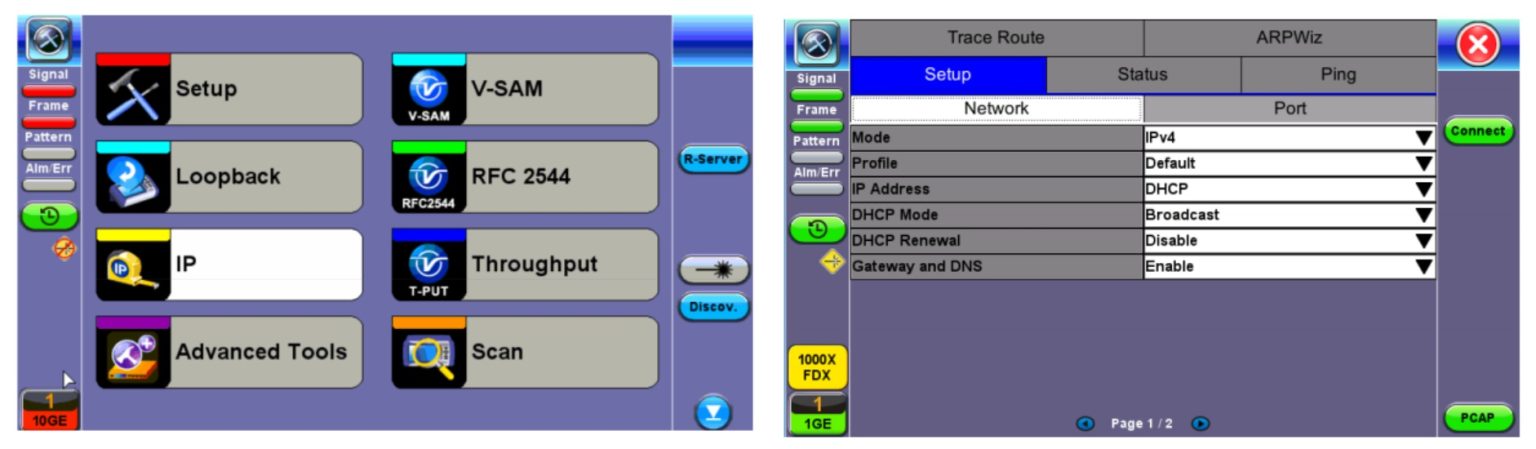

Kiểm tra thông số mạng IP và xử lý sự cố kết nối
VeEX MTX150x tích hợp các công cụ chẩn đoán IP, hỗ trợ kỹ thuật viên kiểm tra cấu hình mạng và xác định nguyên nhân gây mất kết nối.
Hỗ trợ IPv4 và IPv6
Thiết bị hỗ trợ cấu hình IPv4 bằng địa chỉ tĩnh hoặc DHCP, cùng IPv6 theo các phương thức được hỗ trợ. Các công cụ này giúp kiểm tra khả năng thiết lập kết nối IP và xác minh hoạt động của mạng sau khi cấu hình.
Kiểm tra VLAN và PPPoE
MTX150x hỗ trợ kiểm tra các cấu hình VLAN, VLAN stacking Q-in-Q và PPPoE theo chức năng được cấp phép. Đây là những tính năng cần thiết khi kiểm tra đường truyền Internet, mạng doanh nghiệp hoặc dịch vụ Ethernet có phân tách lưu lượng.
Ping và Traceroute
Ping giúp xác minh khả năng liên lạc với địa chỉ IP đích và theo dõi thời gian phản hồi. Traceroute hỗ trợ xác định các chặng trên đường đi của gói tin, giúp kỹ thuật viên khoanh vùng sự cố trên tuyến mạng.
Các công cụ này hữu ích khi người dùng không truy cập được máy chủ, ứng dụng hoặc dịch vụ Internet dù thiết bị vẫn kết nối với mạng LAN.
Đo kiểm TCP/UDP và hiệu suất lớp ứng dụng
Trong một số trường hợp, kết nối Ethernet vẫn hoạt động bình thường nhưng người dùng gặp tình trạng tải dữ liệu chậm hoặc ứng dụng phản hồi kém. Nguyên nhân có thể liên quan đến TCP, độ trễ, giới hạn băng thông hoặc cấu hình đường truyền.
VeEX MTX150x hỗ trợ các bài đo TCP/UDP và bộ công cụ V-PERF theo RFC 6349, phục vụ đánh giá hiệu suất truyền dữ liệu ở lớp vận chuyển. Khi kết hợp với thiết bị đầu xa hoặc máy chủ kiểm tra tương thích, kỹ thuật viên có thể thực hiện phép đo tải lên và tải xuống để đánh giá thông lượng TCP.
Kiểm tra FTP với V-FTP
V-FTP hỗ trợ kiểm tra tốc độ truyền tệp thông qua giao thức FTP bằng các thao tác tải lên và tải xuống máy chủ. Kết quả giúp đánh giá hiệu suất truyền tệp thực tế, đồng thời xác định sự khác biệt giữa tốc độ liên kết và thông lượng ứng dụng.

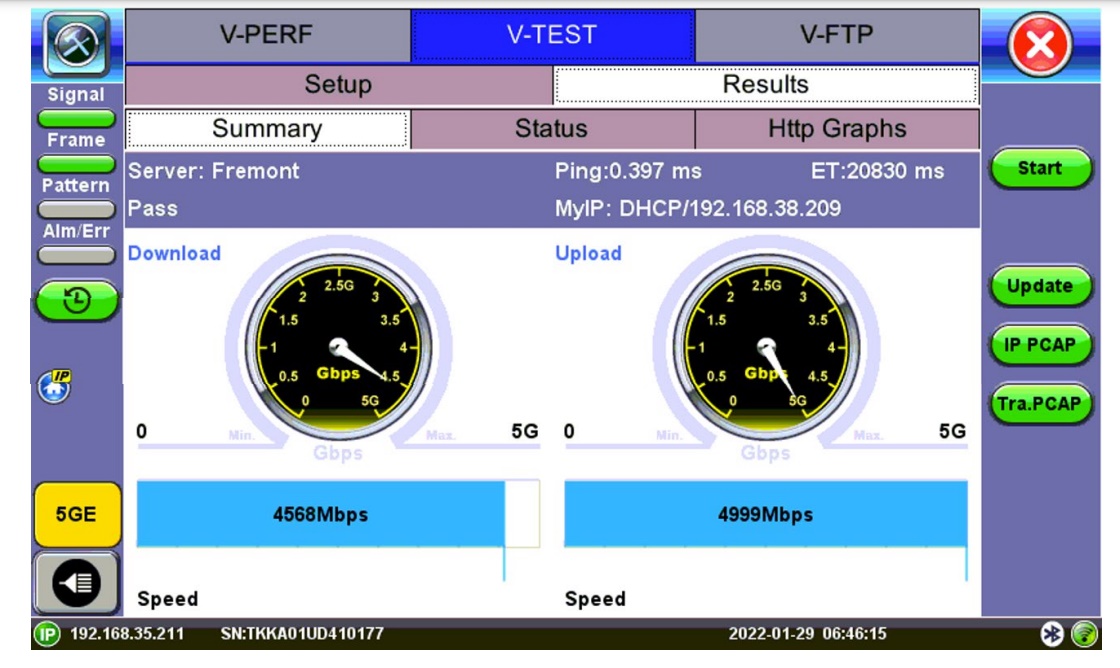

Kiểm tra HTTP và tốc độ truy cập với V-TEST
V-TEST hỗ trợ kiểm tra hiệu suất TCP/HTTP theo cấu hình tương thích. Các thông số như thời gian kết nối, thời gian truyền dữ liệu và tốc độ thông lượng giúp kỹ thuật viên đánh giá hiệu suất truy cập dịch vụ.
Thiết bị cũng hỗ trợ chức năng Speedtest và truy cập website theo cấu hình phần mềm tương ứng, phục vụ kiểm tra trải nghiệm sử dụng Internet. Kết quả phụ thuộc máy chủ kiểm tra, chất lượng đường truyền và điều kiện mạng tại thời điểm đo.
Kiểm tra mạng lưu trữ Fibre Channel SAN
Ngoài Ethernet, VeEX MTX150x hỗ trợ đo kiểm Fibre Channel cho các hệ thống Storage Area Network (SAN) theo cấu hình tương thích.
Các chức năng kiểm tra có thể bao gồm:
- Đo thông lượng Fibre Channel.
- Kiểm tra lỗi bit BERT.
- Kiểm tra loopback.
- Đo thời gian gián đoạn dịch vụ (SDT).
- Theo dõi lỗi, cảnh báo và sự kiện.
- Đo độ trễ và thực hiện các bài đo RFC 2544 được hỗ trợ.
Những phép đo này giúp xác minh chất lượng kết nối giữa switch Fibre Channel, máy chủ và hệ thống lưu trữ, hỗ trợ xử lý sự cố trong hạ tầng lưu trữ tốc độ cao.
Thiết kế cầm tay, phù hợp với kỹ thuật viên hiện trường
VeEX MTX150x có thiết kế nhỏ gọn, vỏ chắc chắn và khả năng vận hành bằng pin lithium-ion. Thiết bị phù hợp với kỹ thuật viên thường xuyên di chuyển giữa tủ mạng, phòng máy, trung tâm dữ liệu và các điểm đấu nối tại công trình.
Giao diện đồ họa hỗ trợ lựa chọn bài đo, thiết lập tham số và theo dõi kết quả trực tiếp trên thiết bị. Người dùng có thể thiết lập cấu hình kiểm tra và ngưỡng đánh giá phù hợp với yêu cầu nghiệm thu hoặc quy trình bảo trì của doanh nghiệp.
MTX150x còn hỗ trợ kết nối qua USB micro-B và có thể cung cấp Wi-Fi, Bluetooth hoặc các giao diện quản lý bổ sung tùy cấu hình. Các tính năng truy cập và điều khiển từ xa có thể được thực hiện qua trình duyệt web, VNC hoặc phần mềm ReVeal PC theo điều kiện tương thích.
Phần mềm quản lý và báo cáo kết quả đo kiểm
Phần mềm ReVeal PC hỗ trợ chuyển dữ liệu đo từ thiết bị VeEX tương thích sang máy tính Windows, phân tích kết quả và tạo báo cáo phục vụ công tác kỹ thuật.
Các chức năng quản lý có thể bao gồm:
- Truy xuất và lưu kết quả đo.
- Phân tích thông số kỹ thuật và trạng thái kiểm tra.
- Tạo báo cáo PDF và CSV.
- Bổ sung nhận diện đơn vị, ghi chú và thông tin phục vụ hồ sơ nghiệm thu.
- Điều khiển thiết bị từ xa qua kết nối được hỗ trợ.
MTX150x cũng có thể tích hợp với nền tảng VeSion R-Server để quản lý thiết bị, quy trình làm việc và kết quả đo theo cấu hình triển khai. Các chức năng cụ thể phụ thuộc phần mềm, phiên bản và giấy phép sử dụng.
Thông số kỹ thuật máy đo IP Ethernet VeEX MTX150x
| Thông số | Đặc tính |
|---|---|
| Model | VeEX MTX150x |
| Loại thiết bị | Máy đo kiểm Ethernet/IP cầm tay |
| Phạm vi đo kiểm | Ethernet lớp 1 đến lớp 4+ và Fibre Channel SAN |
| Cổng Ethernet RJ45 | 2 cổng |
| Tốc độ Ethernet đồng | 10/100/1000BASE-T; hỗ trợ 2.5G/5G/10GBASE-T theo cấu hình |
| Giao diện quang | 2 cổng SFP/SFP+ |
| Tốc độ Ethernet quang | 100BASE-FX, 1000BASE-X, 10GBASE-R theo module |
| Fibre Channel | 1G/2G/4G FC theo cấu hình hỗ trợ |
| Bài đo Ethernet | RFC 2544, ITU-T Y.1564, BERT, Throughput, MultiStream |
| Kiểm tra IP | IPv4, IPv6, DHCP, VLAN, Q-in-Q, PPPoE, Ping, Traceroute |
| Kiểm tra TCP/UDP | V-PERF theo RFC 6349 và các chức năng tương thích |
| Kiểm tra lớp ứng dụng | V-FTP, V-TEST theo cấu hình |
| Giao diện kết nối thiết bị | USB micro-B; USB-A và Ethernet quản lý qua phụ kiện OTG tương thích |
| Kết nối không dây | Wi-Fi và Bluetooth tùy chọn |
| Pin | Pin lithium-ion có thể tháo rời |
| Phần mềm quản lý | ReVeal PC, VeSion R-Server và các dịch vụ tương thích |
Thông số và tính năng thực tế phụ thuộc phiên bản phần cứng, giấy phép phần mềm và cấu hình thiết bị. Cần xác nhận khả năng đo 2.5G/5G/10GBASE-T trước khi lựa chọn thiết bị cho dự án cụ thể.
