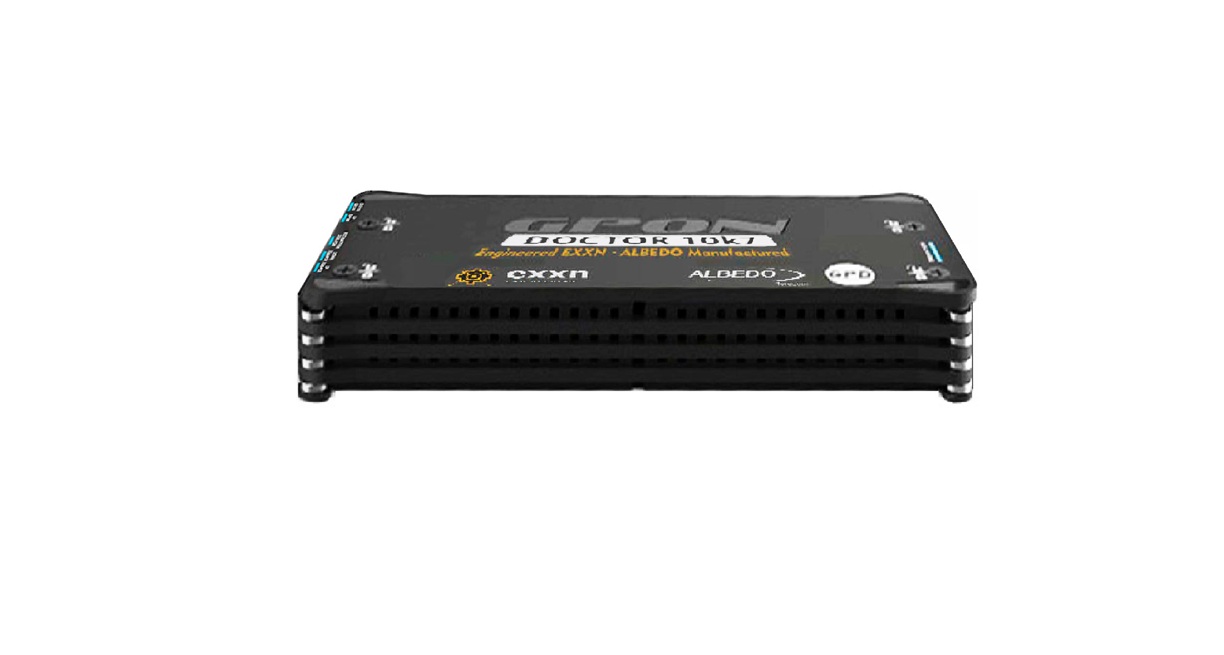

GPONDoctor 10K7 là một công cụ phân tích giao thức GPON và XGSPON mạnh mẽ, có thể thu thập cả dữ liệu cấp bit ngược dòng và xuôi dòng, diễn giải thông tin điều khiển cấp AOM, PLOAM và OMCI, trích xuất lưu lượng người dùng ở lớp Ethernet, đo công suất quang, phát hiện và báo cáo lỗi đường truyền. Điều này khiến công cụ này trở thành giải pháp tuyệt vời để khắc phục sự cố, chứng nhận và phân tích khả năng tương tác, đáp ứng nhu cầu của cả nhà điều hành, nhà lắp đặt và nhà sản xuất.
GPON Doctor 10K7 là giải pháp thử nghiệm độc lập thiết yếu để duy trì hiệu suất mạng tối ưu. Khả năng thử nghiệm khả năng di động và khả năng tương tác của công cụ này khiến công cụ này trở thành giải pháp lý tưởng cho các nhà điều hành mạng và cung cấp dịch vụ GPON và XGSPON trong các giai đoạn chứng nhận, chấp nhận, triển khai và khắc phục sự cố. Nó cũng cung cấp khả năng xác thực khả năng tương thích và tuân thủ có giá trị cho các nhà cung cấp ONU và OLT khác nhau.
Các tính năng chính máy phân tích giao thức GPON ALBEDO GPON Doctor 10k7
- Phần cứng chụp được trang bị các mô-đun quang học hiện đại và mô-đun xử lý hiệu suất cao, cho phép hiển thị theo thời gian thực tất cả các khung OAM, PLOAM và OMCI.
- Công cụ phân tích áp dụng một bộ quy tắc để xác định các độ lệch so với các giao thức ITU-T G.984.x, G.9807.x và G.988. Đánh giá và phát hiện các sự cố trong mạng XGSPON hoặc GPON, nêu chi tiết các thiết bị vi phạm và nguyên nhân gây ra lỗi.

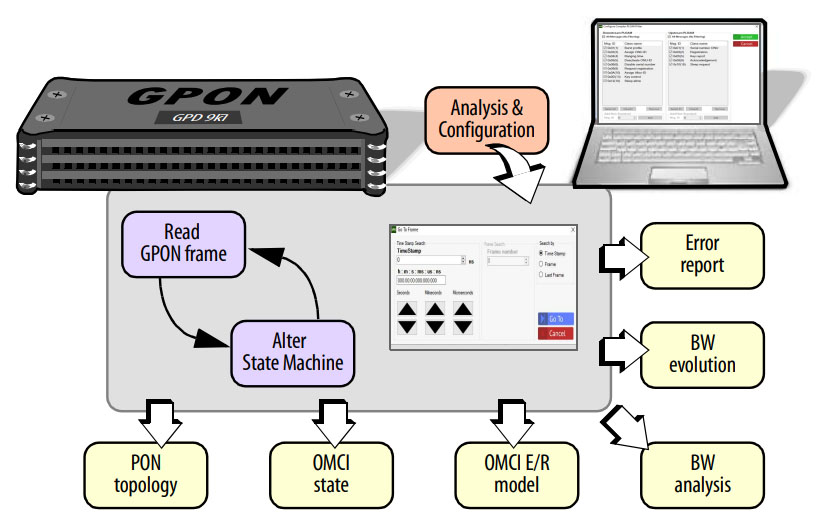

- GPD 10K7 phân tích dữ liệu đã chụp để suy ra cấu trúc mạng (tức là ONT, T-CONT, cổng GEM/XGEM) và hoạt động của cổng theo thời gian thực.
- Đánh giá QoS: GPD 10K7 có thể tái tạo các dịch vụ đã thiết lập trên mạng PON, chẳng hạn như video đa hướng, cung cấp đánh giá toàn diện về cả QoS và QoE của các dịch vụ được cấu hình qua PON.
- Biểu đồ OMCI E/R: Công cụ phân tích xây dựng biểu đồ OMCI E/R chính xác từ dữ liệu đã thu thập. Các biểu đồ này cũng làm nổi bật các thực thể OMCI có vấn đề như báo động, lỗi, cấu hình sai, v.v.
- Trích xuất lưu lượng người dùng: GD10K7 cho phép trích xuất lưu lượng người dùng từ nhiều cổng GEM/XGEM cùng lúc. Lưu lượng được trích xuất này có thể được giám sát và phân tích hiệu quả bằng các công cụ của bên thứ ba như WireShark.
- Đồng hồ đo công suất quang: GDK10K7 hiển thị công suất quang nhận được từ cả OLT và ONT(s) theo thời gian thực. Tính năng này giúp dễ dàng xác minh thiết lập quang, đảm bảo tính chính xác và hiệu suất tối ưu.
- Link Integrity Monitor: GDK10K7 theo dõi lỗi đường truyền theo cả hướng xuôi dòng và ngược dòng theo thời gian thực và xác định chúng bằng các cơ chế phát hiện lỗi GPON/XGPON, bao gồm FEC (Forward Error Correction), HEC (Header Error Correction) và BIP (Bit Interleaved Parity). Khả năng này là một công cụ thiết yếu để đánh giá chất lượng của liên kết vật lý. Phát hiện sớm các vấn đề ở lớp vật lý giúp khắc phục sự cố ban đầu đối với các vấn đề mạng phức tạp hơn, do đó đảm bảo tính toàn vẹn và độ tin cậy của mạng.
Ứng dụng của thiết bị đo giao thức GPON ALBEDO GPON Doctor 10k7
Phân tích GPON & XGSPON
Triển khai ONU đa nhà cung cấp giúp giảm đáng kể CAPEX. Bất kỳ OLT nào cũng có thể giao tiếp với bất kỳ ONT nào, bất kể nhà cung cấp nào. Việc giải quyết các mối quan ngại của mạng FTTH là rất quan trọng:
- Sử dụng thương mại các phiên bản khác nhau của tiêu chuẩn
- ONU và OLT từ các nhà cung cấp khác nhau có thể không được chấp nhận
- OMCI rất phức tạp và các nhà cung cấp có thể hiểu sai tiêu chuẩn.
- Tính không đồng nhất của việc cung cấp dịch vụ IP cũng là một nguồn gây ra lỗi.
Chấp nhận FTTH
Điều quan trọng là phải hiểu những điều cơ bản về mạng PON, vì chỉ một phần công suất đến ONT đến từ bộ chia. Việc kiểm soát sự suy giảm này là rất quan trọng để tránh hỏng hóc trong những điều kiện khó khăn.
Kiểm tra đảm bảo sự tuân thủ
Quy trình triển khai mạng FTTH, GPON và XGSPON sử dụng các thành phần quang thụ động để chia phần sợi quang và tạo ra cấu trúc dạng cây. Điều này dẫn đến một điểm xuất phát duy nhất và N điểm đến. Các tiêu chuẩn này được FSAN phác thảo và nêu chi tiết trong ITU-T G.9807.x/G.984.x/G.988.
Khả năng tương tác giữa các nhà cung cấp
Kiểm tra giao thức xác định lỗi trong quá trình đàm phán và truyền giữa các thiết bị do không tuân thủ các tiêu chuẩn. GPONDoctor 10K7 là bắt buộc để xác định các vấn đề về khả năng tương tác trong trường hợp xác thực nhiều nhà cung cấp.
Chứng nhận dịch vụ IP

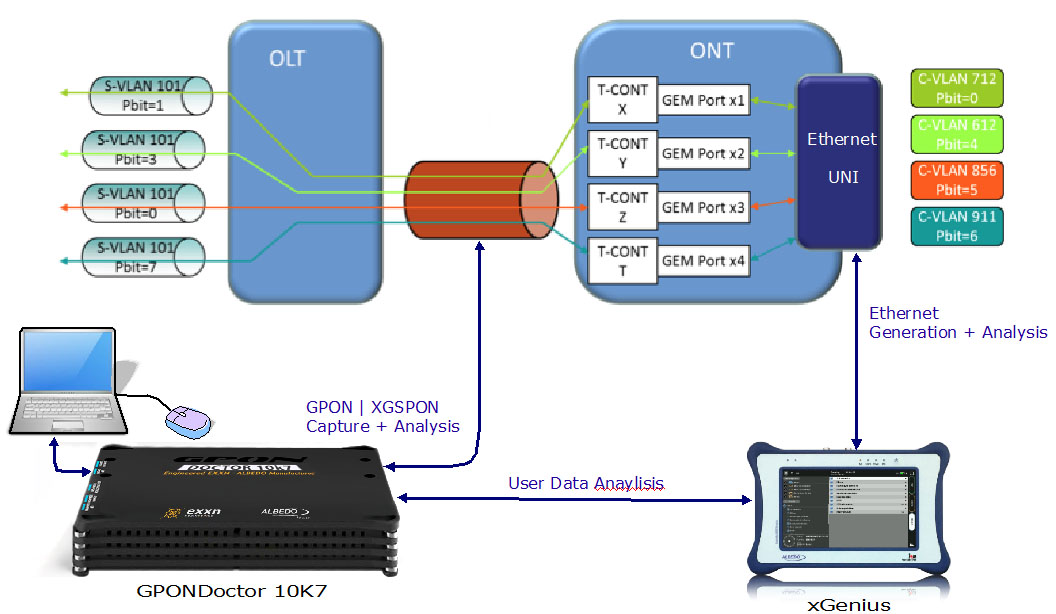

GPONDoctor kết hợp với xGenius, một trình tạo lưu lượng tổng hợp, đảm bảo truyền chính xác các dịch vụ IP, bao gồm video và dữ liệu, qua mạng FTTH. Chức năng này cho phép mô phỏng các kênh IPTV, luồng VoD và phát lại luồng thoại theo thời gian thực để phân tích QoS và QoE và xác định nguồn suy giảm và lỗi một cách tự tin.
