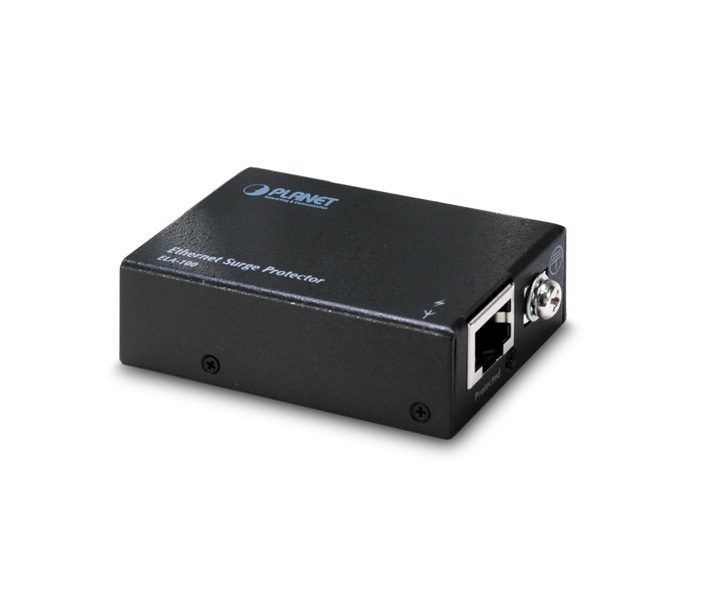

Thiết bị chống sét Ethernet PLANET ELA-100

Chống sét lan truyền Ethernet với dòng xả xung danh định 20kA.
Trang bị 2 cổng Ethernet thụ động 10/100/1000Mbps.
Hỗ trợ truyền nguồn PoE+ theo chuẩn IEEE 802.3at.
Hỗ trợ truyền nguồn PoE++ theo chuẩn IEEE 802.3bt.
Có điểm tiếp địa chuyên dụng.
Hỗ trợ bảo vệ camera IP, access point WiFi và thiết bị mạng Ethernet tương thích.
Thiết kế nhỏ gọn, dễ tích hợp vào hệ thống mạng.
Phù hợp bổ sung lớp bảo vệ cho các tuyến cáp Ethernet có nguy cơ chịu ảnh hưởng của xung điện do sét lan truyền.

Description

Thiết bị chống sét Ethernet PLANET ELA-100

Thiết bị chống sét Ethernet PLANET ELA-100 là giải pháp bảo vệ hệ thống mạng LAN trước nguy cơ quá áp và xung điện do sét lan truyền trên đường truyền Ethernet. Sản phẩm được thiết kế để hạn chế nguy cơ hư hỏng thiết bị mạng, camera IP, điểm truy cập WiFi và các thiết bị Ethernet khác khi xảy ra hiện tượng xung điện đột biến.

PLANET ELA-100 được trang bị hai cổng Ethernet thụ động hỗ trợ tốc độ 10/100/1000Mbps, cho phép kết nối đường truyền mạng giữa thiết bị cần bảo vệ và hệ thống mạng. Thiết bị hỗ trợ truyền nguồn PoE+, PoE++ xuyên qua, phù hợp với nhiều hệ thống mạng sử dụng cáp Ethernet để truyền đồng thời dữ liệu và nguồn điện.

Khả năng chống sét lan truyền 20kA

Một trong những đặc điểm nổi bật của thiết bị chống sét mạng PLANET ELA-100 là khả năng chịu dòng xả xung danh định lên đến 20kA với dạng sóng 8/20µs. Thiết bị giúp hạn chế ảnh hưởng của các xung quá áp do sét lan truyền, góp phần bảo vệ những thiết bị điện tử nhạy cảm được kết nối qua mạng Ethernet.

Để phát huy hiệu quả bảo vệ, ELA-100 cần được lắp đặt đúng chiều giữa đường truyền mạng và thiết bị cần bảo vệ. Đồng thời, điểm tiếp địa phải được kết nối chắc chắn với hệ thống nối đất phù hợp. Thiết bị chống sét không thể thay thế toàn bộ hệ thống chống sét trực tiếp và các biện pháp bảo vệ điện khác cho công trình.

Hai cổng Gigabit Ethernet 10/100/1000Mbps

PLANET ELA-100 có hai cổng Ethernet thụ động hỗ trợ tốc độ 10Mbps, 100Mbps và 1000Mbps. Thiết kế này cho phép thiết bị tích hợp vào nhiều hệ thống mạng khác nhau mà không cần sử dụng nguồn cấp điện riêng cho bộ chống sét.

Hai cổng được phân biệt thành cổng được bảo vệ và cổng không được bảo vệ, giúp xác định hướng kết nối khi triển khai. Khi lắp đặt, cần kết nối đúng cổng theo hướng dẫn của nhà sản xuất để xung điện trên đường truyền được xử lý theo thiết kế bảo vệ của thiết bị.

Nhờ hỗ trợ Gigabit Ethernet, PLANET ELA-100 thích hợp cho hệ thống mạng yêu cầu tốc độ truyền dữ liệu cao, chẳng hạn như camera IP độ phân giải cao, thiết bị WiFi và các kết nối mạng nội bộ.

Hỗ trợ truyền nguồn PoE+ và PoE++

Thiết bị chống sét Ethernet PLANET ELA-100 hỗ trợ truyền nguồn PoE+ theo chuẩn IEEE 802.3at và PoE++ theo chuẩn IEEE 802.3bt. Nhờ đó, sản phẩm có thể được sử dụng trong các hệ thống mà thiết bị đầu cuối nhận cả dữ liệu và nguồn điện qua cáp mạng.

Ứng dụng thực tế bao gồm hệ thống camera IP PoE, điểm truy cập WiFi lắp đặt trên trần hoặc ngoài trời có mái che, điện thoại IP và các thiết bị mạng tương thích khác. Việc hỗ trợ truyền nguồn PoE giúp ELA-100 dễ dàng tích hợp vào hệ thống hiện có mà không cần bố trí nguồn điện riêng tại vị trí lắp đặt bộ chống sét.

Khi sử dụng với thiết bị PoE, cần bảo đảm toàn bộ hệ thống tương thích với chuẩn PoE, công suất và yêu cầu đấu nối của thiết bị đầu cuối.

Tích hợp điểm tiếp địa chuyên dụng

PLANET ELA-100 được trang bị một điểm kết nối tiếp địa để dẫn xung điện theo đường bảo vệ xuống đất. Tiếp địa là yếu tố quan trọng trong quá trình lắp đặt thiết bị chống sét Ethernet, đặc biệt tại các vị trí có đường cáp mạng đi ngoài trời hoặc gần khu vực có nguy cơ bị ảnh hưởng bởi sét lan truyền.

Đối với các kết nối ngoài trời có mái che, nhà sản xuất yêu cầu thiết bị phải được nối đất đúng cách. Nếu không được tiếp địa phù hợp, thiết bị có thể không phát huy hiệu quả bảo vệ và bản thân hệ thống cũng có nguy cơ bị hư hỏng.

Ứng dụng của thiết bị chống sét mạng PLANET ELA-100

Bảo vệ camera IP

PLANET ELA-100 có thể được lắp trên đường truyền Ethernet của hệ thống camera IP nhằm hạn chế ảnh hưởng của xung điện lan truyền qua cáp mạng. Sản phẩm phù hợp với các hệ thống giám sát có camera kết nối bằng cáp đồng, đặc biệt tại các vị trí có tuyến cáp đi ngoài trời.

Bảo vệ điểm truy cập WiFi

Đối với hệ thống WiFi sử dụng access point PoE, ELA-100 có thể được bố trí trên đường truyền giữa switch mạng và thiết bị WiFi. Giải pháp này góp phần bảo vệ kết nối Ethernet và hỗ trợ truyền dữ liệu, nguồn PoE qua thiết bị.

Bảo vệ hệ thống mạng LAN

Trong các hệ thống mạng văn phòng, nhà xưởng, trường học, khách sạn và trung tâm thương mại, thiết bị chống sét Ethernet giúp bổ sung lớp bảo vệ cho những tuyến cáp mạng có nguy cơ chịu ảnh hưởng của xung điện.

Bảo vệ thiết bị Ethernet sử dụng PoE

Nhờ hỗ trợ truyền nguồn PoE+ và PoE++, PLANET ELA-100 có thể được tích hợp vào hệ thống sử dụng thiết bị đầu cuối tương thích, giúp giảm nhu cầu sử dụng các giải pháp bảo vệ riêng biệt không hỗ trợ truyền nguồn.

Thiết kế nhỏ gọn, dễ tích hợp

Thiết bị chống sét Ethernet PLANET ELA-100 có kích thước khoảng 65 x 42 x 20mm và trọng lượng khoảng 80g. Thiết kế nhỏ gọn giúp sản phẩm thuận tiện bố trí tại vị trí đấu nối cáp mạng, trong tủ kỹ thuật hoặc gần thiết bị cần bảo vệ.

Thiết bị hoạt động trong môi trường có nhiệt độ khoảng 0–50°C theo thông số của phiên bản tài liệu kỹ thuật tương ứng, với độ ẩm tương đối 5–90%. Khi triển khai thực tế, cần kiểm tra điều kiện môi trường, vị trí lắp đặt và yêu cầu bảo vệ khỏi thời tiết theo hướng dẫn của nhà sản xuất.
