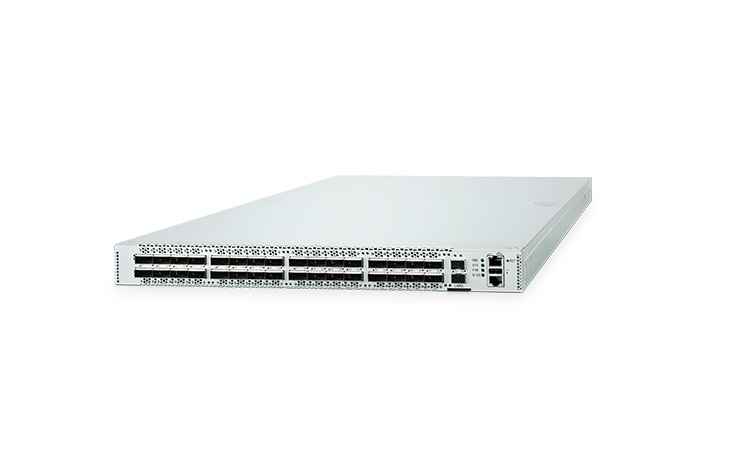

Layer 3 Managed AI Data Center Switch PLANET DCS-7342-32D2X

Switch Layer 3 Managed AI Data Center PLANET DCS-7342-32D2X – Thiết bị chuyển mạch trung tâm dữ liệu AI (AI Data Center Switch) lớp 3, được quản lý, gồm 32 cổng 400G QSFP-DD và 2 cổng 10G SFP+

PLANET DCS-7342-32D2X là thiết bị chuyển mạch Managed Layer 3 chuyên dụng cho trung tâm dữ liệu AI, được thiết kế để đáp ứng nhu cầu truyền tải dữ liệu tốc độ cực cao giữa máy chủ AI, cụm GPU, hệ thống lưu trữ hiệu năng cao và hạ tầng điện toán đám mây.

Thiết bị được trang bị 32 cổng QSFP-DD 400Gbps cùng 2 cổng SFP+ 10Gbps, cung cấp băng thông chuyển mạch lên đến 25,6Tbps. Với khả năng định tuyến Layer 3, hỗ trợ VXLAN/EVPN, MLAG và ECMP, PLANET DCS-7342-32D2X phù hợp để xây dựng mạng Spine-Leaf 400G, mạng AI Fabric và hệ thống trung tâm dữ liệu thế hệ mới.

Switch PLANET DCS-7342-32D2X hỗ trợ quản lý tập trung, nguồn điện dự phòng và các tính năng tối ưu lưu lượng, giúp doanh nghiệp triển khai hạ tầng mạng có khả năng mở rộng, độ tin cậy cao và đáp ứng các ứng dụng xử lý dữ liệu chuyên sâu.

32 cổng QSFP-DD 400G và 2 cổng SFP+ 10G

PLANET DCS-7342-32D2X sở hữu mật độ cổng tốc độ cao, đáp ứng nhu cầu kết nối các thiết bị trong trung tâm dữ liệu hiện đại.

• 32 cổng QSFP-DD 400G: Cung cấp kết nối băng thông lớn cho máy chủ AI, GPU và các switch trong mạng trung tâm dữ liệu.
• 2 cổng SFP+ 10G: Hỗ trợ kết nối quang 10Gbps cho những thiết bị hoặc hệ thống tương thích.
• Hỗ trợ breakout 400G: Có thể triển khai kết nối phân nhánh 400G thành 4 đường 100G bằng cáp hoặc module breakout tương thích.
• Cổng quản lý Gigabit Ethernet: Phục vụ quản trị thiết bị độc lập với lưu lượng dữ liệu chính.
• Cổng Console và USB 2.0: Hỗ trợ cấu hình ban đầu, quản trị cơ bản và sao lưu, khôi phục cấu hình.

Sự kết hợp giữa các cổng 400G và khả năng breakout linh hoạt giúp thiết bị phù hợp với cả hạ tầng AI mới và những hệ thống đang chuyển đổi từ mạng 100G lên 400G.

Băng thông chuyển mạch 25,6Tbps

Switch PLANET DCS-7342-32D2X cung cấp băng thông chuyển mạch không nghẽn lên đến 25,6Tbps, với tốc độ chuyển tiếp đạt 5.600Mpps đối với gói tin 64 byte.

Hiệu năng này hỗ trợ xử lý lượng dữ liệu lớn được truyền đồng thời giữa các máy chủ GPU, cụm tính toán và hệ thống lưu trữ. Đây là yếu tố quan trọng trong các ứng dụng huấn luyện mô hình AI, xử lý dữ liệu lớn và điện toán hiệu năng cao, nơi lưu lượng truyền giữa các máy chủ có thể chiếm phần lớn tổng lưu lượng mạng.

Thiết bị sử dụng kiến trúc Store-and-Forward, bảng địa chỉ MAC 128K và bộ đệm dữ liệu chia sẻ 24MB. Khả năng hỗ trợ Jumbo Frame lên đến 10KB giúp đáp ứng các ứng dụng truyền tải dữ liệu lớn trong những môi trường tương thích.

Định tuyến Layer 3 IPv4/IPv6 chuyên nghiệp

PLANET DCS-7342-32D2X hỗ trợ định tuyến Layer 3 phần cứng cho IPv4 và IPv6, phù hợp với những mạng trung tâm dữ liệu có cấu trúc phức tạp và yêu cầu xử lý lưu lượng lớn.

Các giao thức và tính năng định tuyến tiêu biểu gồm:

• Định tuyến tĩnh IPv4 và IPv6.
• Hỗ trợ RIP, OSPF, IS-IS và BGP.
• Hỗ trợ OSPFv3, RIPng và BGP4+ cho IPv6.
• ECMP giúp phân phối lưu lượng qua nhiều đường đi có chi phí tương đương.
• Policy-Based Routing hỗ trợ điều hướng lưu lượng theo chính sách.
• VRF cho phép phân tách các bảng định tuyến logic.
• BFD hỗ trợ phát hiện lỗi đường truyền nhanh trong các cấu hình tương thích.
• VRRP hỗ trợ dự phòng gateway.

Những tính năng này cho phép quản trị viên xây dựng kiến trúc mạng nhiều lớp, tối ưu đường truyền giữa các cụm máy chủ và nâng cao khả năng duy trì kết nối khi xảy ra sự cố.

Hỗ trợ VXLAN và BGP EVPN cho mạng AI Fabric

Trong hạ tầng AI, việc kết nối số lượng lớn máy chủ GPU và hệ thống lưu trữ đòi hỏi mạng có khả năng mở rộng linh hoạt, phân tách lưu lượng và tối ưu giao tiếp giữa các nút tính toán.

PLANET DCS-7342-32D2X hỗ trợ VXLAN Layer 2/Layer 3 và BGP EVPN, cho phép triển khai các mạng overlay trên nền tảng mạng IP hiện có. Những công nghệ này hỗ trợ xây dựng các phân đoạn mạng logic, mở rộng miền kết nối và quản lý hạ tầng máy chủ theo từng nhóm ứng dụng.

Thiết bị có thể được triển khai trong kiến trúc Spine-Leaf 400G, với các switch Spine đảm nhiệm kết nối tốc độ cao giữa những switch Leaf. Cấu trúc này giúp tăng băng thông giữa các rack, cải thiện khả năng mở rộng và hỗ trợ lưu lượng East-West giữa máy chủ AI.

MLAG, LACP và dự phòng kết nối

PLANET DCS-7342-32D2X hỗ trợ Multi-Chassis Link Aggregation (MLAG), cho phép phối hợp kết nối giữa hai switch nhằm tăng khả năng dự phòng và sử dụng hiệu quả băng thông liên kết.

Kết hợp với LACP, ECMP và các tính năng bảo vệ đường truyền, hệ thống có thể thiết kế nhiều đường kết nối song song giữa các lớp mạng. Khi một liên kết gặp sự cố, lưu lượng có thể được chuyển qua đường truyền còn hoạt động theo cấu hình triển khai.

Các tính năng này đặc biệt hữu ích với trung tâm dữ liệu AI, nơi việc gián đoạn kết nối giữa máy chủ GPU, hệ thống lưu trữ và các nút tính toán có thể ảnh hưởng đến hiệu suất của toàn bộ cụm xử lý.

VLAN, QoS và tối ưu lưu lượng mạng

Switch PLANET DCS-7342-32D2X hỗ trợ nhiều chức năng Layer 2 và QoS để phân chia mạng, kiểm soát lưu lượng và ưu tiên các ứng dụng quan trọng.

Các tính năng chính bao gồm:

• Hỗ trợ tối đa 4K VLAN.
• VLAN IEEE 802.1Q và Q-in-Q.
• VXLAN Layer 2 Switching và Layer 3 Routing.
• Link Aggregation theo chuẩn IEEE 802.3ad LACP.
• Spanning Tree STP, RSTP và MSTP.
• IGMP Snooping, MLD Snooping và quản lý multicast.
• QoS với 8 hàng đợi ưu tiên trên mỗi cổng.
• Phân loại lưu lượng theo CoS, DSCP, ToS và số cổng TCP/UDP.
• Giới hạn băng thông và kiểm soát lưu lượng theo chính sách.
• Hỗ trợ Priority Flow Control (PFC) trong các cấu hình tương thích.

Những chức năng này giúp quản trị viên kiểm soát luồng dữ liệu, phân tách các miền mạng và điều phối lưu lượng giữa máy chủ, cụm GPU và hệ thống lưu trữ.

Bảo mật mạng và kiểm soát truy cập

PLANET DCS-7342-32D2X tích hợp các chức năng bảo mật giúp kiểm soát truy cập và hạn chế nguy cơ ảnh hưởng đến hoạt động của hạ tầng mạng.

Thiết bị hỗ trợ IEEE 802.1X, xác thực RADIUS/TACACS+, AAA và Access Control List (ACL). ACL cho phép lọc lưu lượng theo địa chỉ MAC, địa chỉ IP, giao thức, VLAN và các trường thông tin gói tin được hỗ trợ.

Các chức năng bảo mật khác bao gồm DHCP Snooping, IP Source Guard, ARP Inspection, MAC Filtering, Port Security và cơ chế ngăn chặn một số hình thức tấn công DoS. Những tính năng này giúp doanh nghiệp áp dụng chính sách truy cập phù hợp cho hệ thống máy chủ và các phân đoạn mạng.

Quản lý và giám sát thiết bị

Switch Managed Layer 3 PLANET DCS-7342-32D2X hỗ trợ nhiều phương thức quản trị và chẩn đoán, giúp kỹ thuật viên cấu hình, theo dõi và bảo trì hệ thống mạng.

• Quản lý qua Console, Telnet và SSH.
• Hỗ trợ SNMPv1/v2c/v3 và RMON.
• Hỗ trợ NETCONF để quản lý cấu hình mạng.
• Hỗ trợ sFlow v4/v5 giám sát lưu lượng.
• Hỗ trợ NTP/SNTP đồng bộ thời gian.
• Hỗ trợ DHCP Client, Relay, Server và DHCP Snooping.
• Hỗ trợ ping, traceroute và DDM giám sát thông số module quang tương thích.
• Theo dõi nhiệt độ, quạt, nguồn điện và trạng thái hệ thống.
• Hỗ trợ ghi nhật ký và cảnh báo để phục vụ xử lý sự cố.

Hệ thống quản lý giúp đơn giản hóa việc vận hành switch trong những môi trường có nhiều kết nối tốc độ cao và yêu cầu giám sát liên tục.

Nguồn điện dự phòng và thiết kế rack 1U

PLANET DCS-7342-32D2X hỗ trợ hai bộ nguồn DCS-PWR1600-ACHDC, cung cấp cơ chế dự phòng nguồn điện cho hệ thống. Các module nguồn và quạt hỗ trợ thay nóng, tạo thuận lợi cho việc bảo trì và thay thế linh kiện.

Thiết bị sử dụng nguồn điện AC 100–240V, tần số 50/60Hz. Công suất tiêu thụ tối đa khi hoạt động đầy tải với hai nguồn AC được công bố là 1.396W.

Với kích thước 440 × 630 × 44 mm, switch được thiết kế để lắp đặt trong tủ rack 19 inch, chiều cao 1U. Kiểu dáng này giúp tận dụng không gian phòng máy và bố trí thiết bị mạng mật độ cao trong trung tâm dữ liệu.

Ứng dụng của Switch PLANET DCS-7342-32D2X

Trung tâm dữ liệu AI và cụm GPU

Thiết bị cung cấp hạ tầng chuyển mạch 400G để kết nối máy chủ AI, GPU và các nút tính toán. Băng thông lớn hỗ trợ giao tiếp giữa các máy chủ trong quá trình huấn luyện mô hình và xử lý AI phân tán.

Mạng Spine-Leaf 400G

PLANET DCS-7342-32D2X có thể đảm nhiệm vai trò switch Spine hoặc lớp tổng hợp tốc độ cao trong kiến trúc Spine-Leaf. Thiết kế này giúp mở rộng kết nối giữa các rack và tăng băng thông cho lưu lượng East-West.

Hệ thống lưu trữ tốc độ cao

Switch hỗ trợ kết nối giữa máy chủ và hệ thống lưu trữ hiệu năng cao, phù hợp với các môi trường cần truyền tải dữ liệu dung lượng lớn, xử lý dữ liệu tập trung và lưu trữ phục vụ AI.

Điện toán hiệu năng cao HPC

Thiết bị phù hợp với các cụm máy tính dùng trong mô phỏng khoa học, phân tích kỹ thuật, nghiên cứu dữ liệu và những ứng dụng cần trao đổi dữ liệu liên tục giữa nhiều nút tính toán.

Trung tâm dữ liệu doanh nghiệp và điện toán đám mây

Khả năng định tuyến Layer 3, VXLAN/EVPN, MLAG và quản lý tập trung giúp triển khai mạng có khả năng mở rộng, hỗ trợ phân đoạn mạng và dự phòng kết nối cho hạ tầng doanh nghiệp.

Thông số kỹ thuật Switch PLANET DCS-7342-32D2X
