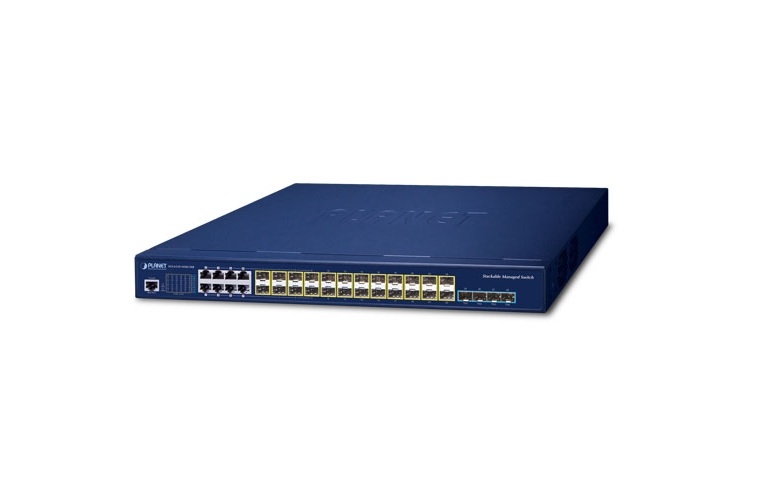

Layer 3 Managed Switch PLANET SGS-6310-16S8C4XR

Switch Layer 3 Managed PLANET SGS-6310-16S8C4XR – Switch quang 24 cổng SFP, 8 cổng Gigabit RJ45 và 4 cổng SFP+ 10G

PLANET SGS-6310-16S8C4XR là thiết bị switch Layer 3 Managed Gigabit được thiết kế cho hệ thống mạng doanh nghiệp, trung tâm dữ liệu, trường học, khu công nghiệp và hạ tầng mạng cần mật độ kết nối quang cao. Thiết bị tích hợp các cổng SFP tốc độ 100Mbps/1Gbps, cổng Ethernet RJ45 Gigabit và các cổng uplink SFP+ 10Gbps, đáp ứng nhu cầu triển khai mạng linh hoạt và mở rộng băng thông.

Switch cung cấp 24 cổng SFP hỗ trợ kết nối quang 100Mbps/1Gbps, 8 cổng RJ45 Gigabit dùng chung theo thiết kế combo với các cổng 1–8 và 4 khe SFP+ hỗ trợ kết nối 1Gbps/10Gbps. Cấu hình này phù hợp với những hệ thống sử dụng nhiều đường truyền cáp quang, đồng thời vẫn cần kết nối các thiết bị Ethernet bằng cáp mạng đồng.

Với khả năng định tuyến Layer 3 IPv4/IPv6, quản lý VLAN, dự phòng mạng, bảo mật truy cập và xếp chồng switch phần cứng, PLANET SGS-6310-16S8C4XR hỗ trợ xây dựng hạ tầng mạng hiệu quả, dễ quản lý và có khả năng mở rộng.

24 cổng SFP quang hỗ trợ 100Mbps và 1Gbps

PLANET SGS-6310-16S8C4XR được trang bị 24 cổng SFP 100/1000BASE-X, cho phép kết nối với các module quang tương thích để triển khai đường truyền cáp quang trong mạng nội bộ.

Các cổng SFP phù hợp với hệ thống có nhiều kết nối quang đến các tủ mạng, thiết bị chuyển mạch, khu vực làm việc hoặc các điểm kết nối ở khoảng cách xa. Tùy module được sử dụng, hệ thống có thể triển khai kết nối quang single-mode hoặc multi-mode theo yêu cầu khoảng cách và hạ tầng cáp.

Ưu điểm của kết nối SFP quang:

• Hỗ trợ triển khai mạng cáp quang 100Mbps/1Gbps.
• Kết nối linh hoạt với các thiết bị mạng có giao diện quang tương thích.
• Phù hợp với hệ thống mạng phân tán trên nhiều tầng hoặc khu vực.
• Giảm ảnh hưởng của nhiễu điện từ trên đường truyền quang.
• Thuận tiện nâng cấp và thay đổi module theo yêu cầu triển khai.

Khi lựa chọn module SFP, cần kiểm tra tốc độ, chuẩn quang, bước sóng, loại sợi quang và khả năng tương thích với thiết bị ở hai đầu kết nối.

8 cổng Gigabit RJ45/SFP dạng combo

Switch PLANET SGS-6310-16S8C4XR có 8 cổng Gigabit Ethernet RJ45 được thiết kế dùng chung với các cổng SFP số 1–8. Đây là cấu hình combo, không phải 8 cổng RJ45 cộng thêm 8 cổng SFP độc lập.

Các cổng RJ45 hỗ trợ tốc độ 10/100/1000Mbps, phù hợp để kết nối máy tính, máy chủ, thiết bị mạng hoặc switch khác thông qua cáp Ethernet. Trong trường hợp cần kết nối quang tại các vị trí tương ứng, người dùng có thể sử dụng giao diện SFP theo thiết kế của thiết bị.

Thiết kế combo giúp tăng tính linh hoạt trong lựa chọn giao diện kết nối, đặc biệt với hệ thống mạng kết hợp giữa cáp quang và cáp đồng.

4 khe SFP+ hỗ trợ uplink 10Gbps

PLANET SGS-6310-16S8C4XR tích hợp 4 khe SFP+ hỗ trợ kết nối quang tốc độ 10Gbps và tương thích với các module SFP 1Gbps phù hợp. Các cổng này có thể sử dụng làm đường uplink tốc độ cao đến switch core, máy chủ hoặc thiết bị mạng trung tâm.

Kết nối SFP+ giúp tập trung lưu lượng từ nhiều cổng SFP và RJ45, giảm nguy cơ nghẽn băng thông trên đường truyền giữa các switch.

Các ứng dụng phổ biến gồm:

• Kết nối uplink 10Gbps đến switch trung tâm.
• Kết nối giữa các tủ mạng hoặc khu vực trong tòa nhà.
• Truyền dữ liệu giữa các switch phân phối và hệ thống máy chủ.
• Xây dựng mạng cáp quang tốc độ cao cho doanh nghiệp.
• Triển khai hạ tầng mạng tại trường học, khách sạn và khu công nghiệp.

Hiệu năng chuyển mạch 128Gbps

Switch PLANET SGS-6310-16S8C4XR có băng thông chuyển mạch 128Gbps và tốc độ chuyển tiếp gói tin lên đến 95,23Mpps. Thiết bị sử dụng kiến trúc chuyển mạch Store-and-Forward, hỗ trợ xử lý lưu lượng từ các giao diện quang, cổng Gigabit Ethernet và đường uplink 10Gbps.

Bảng địa chỉ MAC 16K và Jumbo Frame lên đến 9KB giúp thiết bị đáp ứng nhiều nhu cầu truyền dữ liệu trong mạng nội bộ, tùy thuộc vào cấu hình và ứng dụng thực tế.

Hiệu năng chuyển mạch phù hợp với hệ thống cần nhiều kết nối quang, lưu lượng truyền tải liên tục và khả năng kết nối đến mạng đường trục tốc độ cao.

Định tuyến Layer 3 IPv4 và IPv6

PLANET SGS-6310-16S8C4XR hỗ trợ các chức năng định tuyến Layer 3 giúp chuyển tiếp lưu lượng giữa các VLAN và mạng con. Thay vì chỉ chuyển mạch dữ liệu trong cùng một phân đoạn mạng, thiết bị có thể thực hiện định tuyến theo chính sách cấu hình.

Các giao thức định tuyến IPv4 bao gồm Static Routing, RIP v1/v2 và OSPFv2. Đối với IPv6, thiết bị hỗ trợ RIPng và OSPFv3 cùng các chức năng định tuyến IPv6 liên quan.

Thiết bị cũng hỗ trợ VRRP để triển khai dự phòng gateway trong mô hình mạng phù hợp.

Lợi ích của định tuyến Layer 3:

• Hỗ trợ định tuyến giữa các VLAN.
• Phân chia mạng theo phòng ban, tầng hoặc chức năng.
• Quản lý luồng dữ liệu giữa các phân đoạn mạng.
• Hỗ trợ xây dựng hệ thống mạng có cấu trúc rõ ràng.
• Tăng tính linh hoạt khi mở rộng hạ tầng mạng.

Quản lý VLAN linh hoạt

PLANET SGS-6310-16S8C4XR hỗ trợ nhiều tính năng VLAN giúp quản trị viên phân chia mạng theo yêu cầu sử dụng và bảo mật.

Các chức năng VLAN bao gồm IEEE 802.1Q, Q-in-Q, GVRP, Private VLAN Edge, MAC-Based VLAN, IP Subnet-Based VLAN và Voice VLAN.

VLAN giúp tách biệt lưu lượng giữa các nhóm thiết bị, giảm lưu lượng quảng bá không cần thiết và hỗ trợ quản lý mạng theo từng khu vực. Khi kết hợp với định tuyến Layer 3 và ACL, hệ thống có thể áp dụng chính sách truy cập phù hợp giữa các VLAN.

Link Aggregation và dự phòng mạng

Switch hỗ trợ Link Aggregation theo chuẩn IEEE 802.3ad LACP và chế độ gộp liên kết tĩnh. Nhiều cổng vật lý có thể được kết hợp thành một liên kết logic nhằm tăng tổng băng thông và hỗ trợ dự phòng đường truyền.

Các giao thức STP, RSTP và MSTP giúp ngăn ngừa vòng lặp Layer 2. Ngoài ra, ERPS theo tiêu chuẩn ITU-T G.8032 hỗ trợ triển khai mạng vòng có khả năng khôi phục kết nối khi xảy ra sự cố trên đường truyền.

Trong cấu hình mạng vòng phù hợp, ERPS có thể hỗ trợ thời gian khôi phục dưới 10ms với mô hình ba thiết bị. Hiệu quả thực tế phụ thuộc vào cấu hình và thiết kế hệ thống.

Xếp chồng switch phần cứng

PLANET SGS-6310-16S8C4XR hỗ trợ Hardware Stacking, cho phép kết hợp nhiều switch thuộc dòng SGS-6310 tương thích thành một hệ thống logic để quản lý tập trung.

Tính năng xếp chồng hỗ trợ quản lý các thiết bị thông qua một địa chỉ IP quản lý chung và có thể kết nối tối đa 8 thiết bị theo cấu hình được hỗ trợ. Các cổng SFP+ được sử dụng để xây dựng kết nối stacking, bao gồm cả mô hình vòng dự phòng.

Hardware Stacking giúp đơn giản hóa việc quản trị nhiều switch, hỗ trợ mở rộng số lượng cổng và tăng tính linh hoạt khi hệ thống mạng phát triển.

QoS và quản lý lưu lượng

Tính năng Quality of Service (QoS) cho phép phân loại và ưu tiên các luồng dữ liệu theo chính sách cấu hình. Thiết bị hỗ trợ 8 hàng đợi ưu tiên trên các cổng switch, cùng các cơ chế lập lịch như Strict Priority và Weighted Round Robin.

Các chức năng phân loại lưu lượng hỗ trợ những tiêu chí như MAC, IP, TCP/UDP, IEEE 802.1p CoS và DSCP. Quản trị viên có thể áp dụng chính sách phù hợp với các ứng dụng thoại IP, hội nghị trực tuyến, truyền dữ liệu và giám sát video.

Khả năng kiểm soát băng thông và quản lý lưu lượng giúp tối ưu việc sử dụng tài nguyên mạng trong môi trường có nhiều ứng dụng hoạt động đồng thời.

Bảo mật mạng và kiểm soát truy cập

PLANET SGS-6310-16S8C4XR tích hợp các tính năng bảo mật nhằm kiểm soát thiết bị kết nối, quản lý quyền truy cập và hạn chế lưu lượng không mong muốn.

Các chức năng bảo mật gồm:

• Access Control List (ACL) theo địa chỉ IP và MAC.
• IEEE 802.1X và xác thực qua RADIUS/TACACS+.
• Port Security và Port Isolation.
• IP-MAC-Port Binding.
• DHCP Snooping, Dynamic ARP Inspection và IP Source Guard.
• Storm Control và các cơ chế giảm thiểu một số dạng tấn công mạng.

Các tính năng này giúp quản trị viên xây dựng chính sách truy cập theo cổng và phân đoạn mạng, góp phần tăng cường an toàn cho hạ tầng mạng doanh nghiệp.

Quản lý và giám sát tập trung

Switch hỗ trợ quản lý qua giao diện Web, Console, Telnet, SNMP v1/v2c/v3, SSH và TLS. Các chức năng giám sát gồm RMON, SNMP Trap, Syslog, sFlow và Digital Diagnostic Monitoring (DDM) cho các module quang tương thích.

Thiết bị hỗ trợ quản lý địa chỉ IPv4/IPv6, các chức năng chẩn đoán mạng như Ping và Traceroute, cũng như cập nhật firmware thông qua các phương thức được hỗ trợ.

Các công cụ quản lý này giúp quản trị viên theo dõi trạng thái kết nối, phát hiện lỗi đường truyền, kiểm tra module quang và duy trì hoạt động của hệ thống mạng.

Nguồn điện dự phòng kép

PLANET SGS-6310-16S8C4XR được trang bị hai nguồn điện AC hỗ trợ dự phòng, sử dụng điện áp 100–240VAC, 50/60Hz. Cấu hình nguồn kép giúp giảm nguy cơ gián đoạn hoạt động khi một nguồn điện gặp sự cố.

Cơ chế dự phòng nguồn phù hợp với hệ thống mạng doanh nghiệp, trung tâm dữ liệu và hạ tầng cần duy trì kết nối liên tục. Khi lắp đặt, cần bảo đảm nguồn điện và hệ thống phân phối điện đáp ứng yêu cầu của thiết bị.

Ứng dụng của Switch PLANET SGS-6310-16S8C4XR

Hạ tầng mạng quang doanh nghiệp

Kết nối nhiều thiết bị mạng bằng cáp quang, phù hợp với doanh nghiệp có nhiều khu vực làm việc hoặc cần mở rộng mạng giữa các tòa nhà.

Mạng trường học và khuôn viên lớn

Triển khai kết nối quang đến các tủ mạng tại nhiều tầng, khu nhà hoặc khu vực chức năng; sử dụng uplink 10Gbps để liên kết với switch trung tâm.

Trung tâm dữ liệu và phòng máy chủ

Kết nối thiết bị mạng có giao diện quang, máy chủ và các switch phân phối thông qua các cổng SFP/SFP+ tương thích.

Hệ thống mạng khu công nghiệp

Phù hợp với hạ tầng mạng có nhiều đường truyền quang, yêu cầu phân chia VLAN, quản lý lưu lượng và dự phòng kết nối.

Hệ thống mạng phân tầng

Sử dụng làm switch phân phối hoặc switch tập trung quang trong mô hình mạng nhiều lớp, kết hợp định tuyến Layer 3 và các cơ chế quản lý tập trung.

Thông số kỹ thuật Switch PLANET SGS-6310-16S8C4XR
