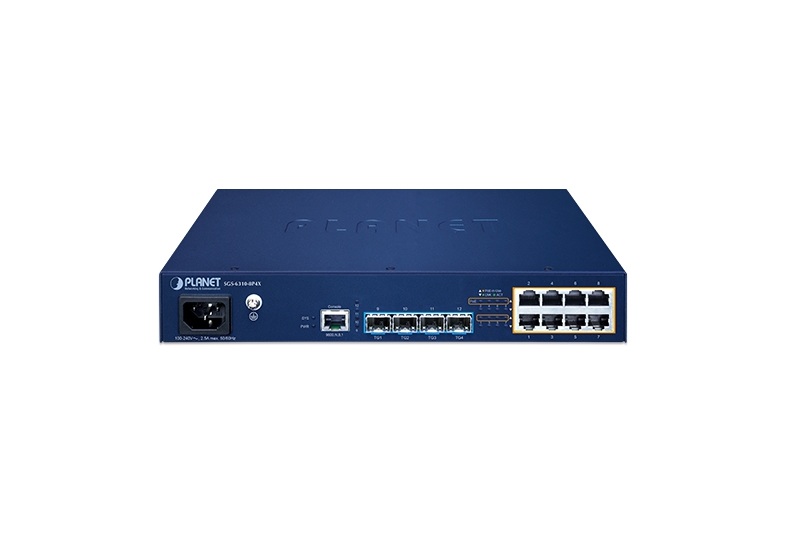

Layer 3 Managed PoE Switch PLANET SGS-6310-8P4X

Switch Layer 3 Managed PoE PLANET SGS-6310-8P4X – Switch Gigabit quản lý Layer 3, 8 cổng PoE+ và 4 khe SFP+

PLANET SGS-6310-8P4X là thiết bị switch mạng Layer 3 Managed Gigabit được thiết kế cho hệ thống mạng doanh nghiệp, văn phòng, trường học, khách sạn, trung tâm thương mại và các hạ tầng mạng yêu cầu khả năng quản lý linh hoạt, truyền dữ liệu tốc độ cao và cấp nguồn qua Ethernet.

Thiết bị được trang bị 8 cổng Gigabit Ethernet RJ45 hỗ trợ PoE+, kết hợp 4 khe cắm SFP+ hỗ trợ kết nối quang 1Gbps hoặc 10Gbps. Nhờ đó, SGS-6310-8P4X có thể kết nối trực tiếp các thiết bị đầu cuối như camera IP, điện thoại VoIP, bộ phát WiFi và các thiết bị mạng khác, đồng thời tạo kết nối đường trục tốc độ cao đến switch trung tâm hoặc máy chủ.

Khả năng định tuyến Layer 3, các tính năng quản lý Layer 2, bảo mật mạng và dự phòng đường truyền giúp PLANET SGS-6310-8P4X đáp ứng nhu cầu xây dựng hạ tầng mạng ổn định, an toàn và dễ mở rộng.

8 cổng Gigabit PoE+ cấp nguồn trực tiếp qua cáp mạng

Switch PLANET SGS-6310-8P4X tích hợp 8 cổng 10/100/1000BASE-T RJ45 hỗ trợ cấp nguồn PoE+ theo chuẩn IEEE 802.3at. Công nghệ Power over Ethernet cho phép truyền dữ liệu và cấp nguồn điện trên cùng một sợi cáp mạng, giúp đơn giản hóa quá trình triển khai hệ thống.

Mỗi cổng PoE+ hỗ trợ công suất tối đa 30W, với tổng ngân sách nguồn PoE lên đến 120W. Thiết bị phù hợp để cấp nguồn cho nhiều loại thiết bị đầu cuối như:

• Camera IP giám sát an ninh.
• Bộ phát WiFi gắn trần hoặc gắn tường.
• Điện thoại IP và điện thoại VoIP.
• Thiết bị mạng hỗ trợ PoE tương thích.
• Các thiết bị IoT sử dụng nguồn PoE.

Việc sử dụng switch PoE+ giúp giảm số lượng adapter nguồn riêng lẻ, hạn chế dây điện tại vị trí lắp đặt và thuận tiện hơn khi quản lý, bảo trì hệ thống. Nguồn cấp thực tế cho từng thiết bị cần nằm trong giới hạn ngân sách PoE tổng của switch.

4 khe SFP+ hỗ trợ kết nối quang 10Gbps

PLANET SGS-6310-8P4X được trang bị 4 khe cắm SFP+ hỗ trợ kết nối đường truyền tốc độ 1Gbps và 10Gbps thông qua module quang tương thích. Đây là lợi thế quan trọng khi xây dựng hệ thống mạng có nhiều thiết bị đầu cuối hoặc cần truyền dữ liệu dung lượng lớn giữa các khu vực.

Các khe SFP+ có thể sử dụng với module quang phù hợp để kết nối switch với thiết bị mạng ở khoảng cách xa thông qua cáp quang. Tùy theo module được lựa chọn, hệ thống có thể sử dụng các loại kết nối quang khác nhau như single-mode hoặc multi-mode.

Ứng dụng kết nối SFP+ gồm:

• Kết nối uplink 10Gbps đến switch trung tâm.
• Liên kết giữa các switch trong hệ thống mạng doanh nghiệp.
• Kết nối các tủ mạng ở nhiều tầng hoặc nhiều khu vực.
• Truyền dữ liệu giữa hệ thống camera, máy chủ và thiết bị lưu trữ.
• Mở rộng băng thông đường trục cho mạng nội bộ.

Sự kết hợp giữa 8 cổng Gigabit PoE+ và 4 khe SFP+ giúp thiết bị vừa đáp ứng nhu cầu kết nối thiết bị đầu cuối, vừa cung cấp khả năng mở rộng đường truyền tốc độ cao.

Hiệu năng chuyển mạch mạnh mẽ

Switch PLANET SGS-6310-8P4X có băng thông chuyển mạch 96Gbps, tốc độ chuyển tiếp gói tin lên đến 72Mpps và bảng địa chỉ MAC hỗ trợ 16K mục. Các thông số này giúp thiết bị xử lý lưu lượng mạng hiệu quả trong môi trường có nhiều thiết bị kết nối đồng thời.

Thiết bị hỗ trợ Jumbo Frame lên đến 9KB, phù hợp với một số hệ thống cần truyền các gói dữ liệu lớn, chẳng hạn như máy chủ, lưu trữ mạng và các ứng dụng truyền tải dữ liệu chuyên dụng.

Với khả năng chuyển mạch tốc độ cao cùng các cổng uplink SFP+, SGS-6310-8P4X có thể được triển khai làm switch truy cập hoặc switch phân phối trong những mô hình mạng phù hợp.

Định tuyến Layer 3 linh hoạt

Một trong những điểm nổi bật của PLANET SGS-6310-8P4X là khả năng định tuyến Layer 3, giúp thiết bị xử lý lưu lượng giữa các mạng con thay vì chỉ chuyển tiếp dữ liệu trong cùng một mạng LAN.

Các tính năng định tuyến IPv4 hỗ trợ bao gồm định tuyến tĩnh, RIP v1/v2, OSPFv2, Policy-Based Routing và VRRP. Với IPv6, thiết bị hỗ trợ các chức năng định tuyến như RIPng, OSPFv3 và các tính năng định tuyến IPv6 tương ứng.

Những tính năng này giúp quản trị viên xây dựng hệ thống mạng phân chia theo phòng ban, tầng, khu vực hoặc nhóm thiết bị, đồng thời kiểm soát luồng dữ liệu giữa các VLAN và mạng con.

Khả năng định tuyến Layer 3 mang lại các lợi ích:

• Hỗ trợ định tuyến giữa các VLAN.
• Phân chia mạng logic theo nhu cầu quản lý.
• Tối ưu luồng dữ liệu trong hệ thống mạng nội bộ.
• Hỗ trợ triển khai các chính sách định tuyến phù hợp.
• Tăng tính linh hoạt khi mở rộng hệ thống mạng.

Quản lý VLAN và các tính năng Layer 2

PLANET SGS-6310-8P4X hỗ trợ nhiều tính năng Layer 2 giúp tổ chức và quản lý lưu lượng mạng hiệu quả. Quản trị viên có thể cấu hình VLAN để phân tách các nhóm thiết bị, giảm lưu lượng quảng bá không cần thiết và nâng cao khả năng kiểm soát truy cập.

Các tính năng quản lý Layer 2 tiêu biểu gồm VLAN IEEE 802.1Q, Q-in-Q, GVRP, Port-Based VLAN, Protocol VLAN, MAC-Based VLAN và IP Subnet-Based VLAN.

Thiết bị cũng hỗ trợ các giao thức chống vòng lặp và dự phòng đường truyền như STP, RSTP và MSTP. Các tính năng Link Aggregation cho phép gộp nhiều đường truyền vật lý thành một liên kết logic, giúp tăng băng thông và hỗ trợ dự phòng khi một đường truyền gặp sự cố.

Ngoài ra, IGMP Snooping và MLD Snooping giúp quản lý lưu lượng multicast phù hợp với các ứng dụng như IPTV, hệ thống video và những dịch vụ truyền dữ liệu đa điểm.

QoS ưu tiên lưu lượng mạng

Chức năng Quality of Service (QoS) cho phép phân loại và ưu tiên lưu lượng theo chính sách cấu hình. Thiết bị hỗ trợ 8 hàng đợi ưu tiên trên mỗi cổng cùng các cơ chế lập lịch như Strict Priority và Weighted Round Robin.

QoS đặc biệt hữu ích khi hệ thống mạng đồng thời vận hành các ứng dụng có yêu cầu khác nhau về độ trễ và băng thông, chẳng hạn như thoại IP, hội nghị truyền hình, camera giám sát và truy cập dữ liệu doanh nghiệp.

Thông qua cấu hình QoS phù hợp, quản trị viên có thể ưu tiên các luồng dữ liệu quan trọng, góp phần nâng cao chất lượng truyền thông và hạn chế ảnh hưởng khi lưu lượng mạng tăng cao.

Bảo mật mạng và kiểm soát truy cập

PLANET SGS-6310-8P4X tích hợp nhiều tính năng bảo mật nhằm hỗ trợ quản lý truy cập và giảm thiểu nguy cơ phát sinh từ các thiết bị hoặc lưu lượng không mong muốn.

Các chức năng bảo mật bao gồm IEEE 802.1X, xác thực qua RADIUS và TACACS+, Access Control List (ACL), Port Security, Port Isolation và liên kết IP-MAC-Port. Thiết bị cũng hỗ trợ các cơ chế bảo vệ như DHCP Snooping, Dynamic ARP Inspection, IP Source Guard, Storm Control và các tính năng giảm thiểu một số dạng tấn công mạng.

Những công cụ này giúp quản trị viên xây dựng chính sách truy cập phù hợp với từng cổng, từng nhóm thiết bị hoặc từng phân đoạn mạng, qua đó tăng cường khả năng kiểm soát và bảo vệ hạ tầng mạng nội bộ.

Dự phòng mạng với ERPS và VRRP

Đối với hệ thống mạng yêu cầu tính liên tục cao, PLANET SGS-6310-8P4X hỗ trợ các tính năng dự phòng ở nhiều cấp độ.

Giao thức ERPS theo tiêu chuẩn ITU-T G.8032 hỗ trợ xây dựng cấu trúc mạng vòng và khôi phục kết nối khi phát sinh sự cố trên đường truyền. Theo cấu hình và điều kiện triển khai, thời gian khôi phục có thể dưới 10ms trong mô hình vòng 3 thiết bị và dưới 50ms trong mô hình vòng 16 thiết bị.

Bên cạnh đó, VRRP hỗ trợ dự phòng gateway cho các thiết bị định tuyến Layer 3 tương thích. Các tính năng STP, RSTP và MSTP cũng giúp hạn chế vòng lặp trong mạng Ethernet và tăng tính ổn định của hệ thống.

Việc kết hợp các cơ chế dự phòng phù hợp giúp giảm nguy cơ gián đoạn dịch vụ khi xảy ra lỗi đường truyền hoặc thiết bị.

Quản lý và giám sát hệ thống tập trung

PLANET SGS-6310-8P4X hỗ trợ nhiều phương thức quản lý, đáp ứng nhu cầu vận hành mạng từ quy mô nhỏ đến hệ thống doanh nghiệp có nhiều thiết bị.

Các phương thức quản lý gồm giao diện Web GUI, Console, Telnet, SNMP v1/v2c/v3, SSH, HTTPS, RMON và sFlow. Thiết bị cũng hỗ trợ các công cụ quản lý trong hệ sinh thái PLANET, giúp thuận tiện hơn trong việc phát hiện, cấu hình và giám sát thiết bị mạng.

Thông qua các giao thức và công cụ quản lý được hỗ trợ, quản trị viên có thể theo dõi trạng thái hoạt động, kiểm tra lưu lượng, cấu hình VLAN, quản lý PoE và xử lý các vấn đề phát sinh trong quá trình vận hành.

Thiết kế không quạt, phù hợp nhiều môi trường lắp đặt

PLANET SGS-6310-8P4X sử dụng thiết kế không quạt, giúp giảm tiếng ồn trong quá trình hoạt động. Đặc điểm này phù hợp với văn phòng, phòng kỹ thuật và các vị trí lắp đặt cần hạn chế tiếng ồn.

Thiết bị có kích thước khoảng 280 × 180 × 44mm, thuận tiện khi bố trí trong tủ mạng hoặc không gian lắp đặt phù hợp. Khi triển khai thực tế, cần bảo đảm nguồn điện đúng thông số, môi trường thông thoáng và ngân sách PoE đáp ứng tổng công suất của các thiết bị đầu cuối.

Ứng dụng của Switch PLANET SGS-6310-8P4X

Hệ thống mạng doanh nghiệp

Thiết bị có thể kết nối máy tính, điện thoại IP, bộ phát WiFi và các thiết bị mạng khác, đồng thời phân chia hệ thống thành nhiều VLAN để quản lý theo phòng ban hoặc khu vực.

Hệ thống camera IP

Các cổng PoE+ cho phép cấp nguồn và truyền dữ liệu cho camera IP tương thích. Các khe SFP+ hỗ trợ kết nối đường trục quang đến switch trung tâm hoặc phòng giám sát.

Hệ thống WiFi doanh nghiệp

Switch phù hợp để kết nối các bộ phát WiFi hỗ trợ PoE+, giúp giảm nhu cầu sử dụng adapter nguồn tại từng vị trí lắp đặt và hỗ trợ quản lý mạng tập trung.

Khách sạn, trường học và trung tâm thương mại

Khả năng phân chia VLAN, định tuyến Layer 3, QoS và quản lý bảo mật giúp thiết bị đáp ứng nhu cầu xây dựng mạng cho nhiều nhóm người dùng và dịch vụ khác nhau.

Hạ tầng mạng quang

Bốn khe SFP+ hỗ trợ xây dựng các kết nối uplink tốc độ cao giữa tủ mạng, các tầng hoặc các khu vực trong cùng hệ thống, phù hợp với nhu cầu mở rộng băng thông và nâng cấp hạ tầng.

Thông số kỹ thuật Switch PLANET SGS-6310-8P4X
