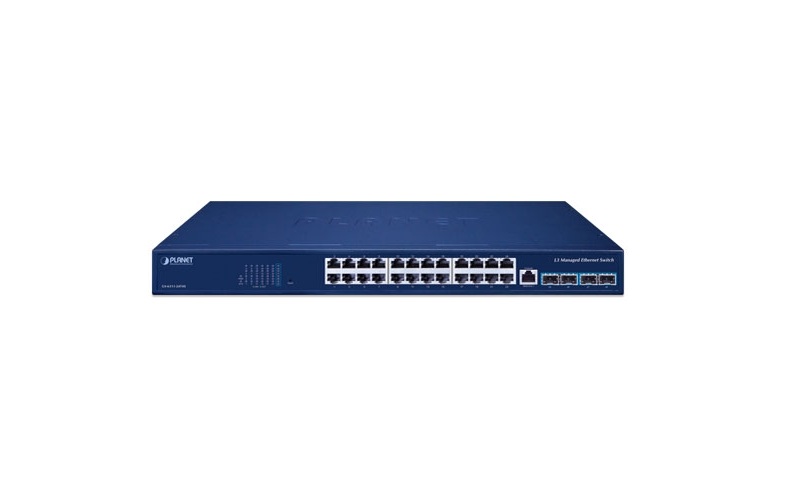

Layer 3 Managed Switch PLANET GS-6311-24T4X

Switch Layer 3 Managed PLANET GS-6311-24T4X – Switch Gigabit 24 cổng RJ45 và 4 cổng SFP+ 10G

PLANET GS-6311-24T4X là thiết bị switch Layer 3 Managed Gigabit được thiết kế cho hệ thống mạng doanh nghiệp, trường học, khách sạn, trung tâm thương mại, phòng máy chủ và các hạ tầng mạng yêu cầu hiệu năng cao. Thiết bị cung cấp 24 cổng Gigabit Ethernet RJ45 cùng 4 khe cắm SFP+ hỗ trợ kết nối quang 1Gbps/10Gbps, đáp ứng nhu cầu kết nối nhiều thiết bị và mở rộng băng thông đường trục.

Switch hỗ trợ các tính năng quản lý Layer 2 và định tuyến Layer 3, bao gồm VLAN, Static Routing, RIP, OSPF, QoS, ACL và các giao thức dự phòng mạng. Nhờ đó, PLANET GS-6311-24T4X phù hợp với hệ thống mạng cần phân chia nhiều phân đoạn, quản lý tập trung và duy trì hoạt động ổn định.

Thiết kế chuẩn rack 1U, không quạt giúp thiết bị phù hợp với tủ mạng tại văn phòng, phòng kỹ thuật và phòng máy chủ.

24 cổng Gigabit Ethernet RJ45

PLANET GS-6311-24T4X được trang bị 24 cổng 10/100/1000BASE-T RJ45, hỗ trợ kết nối thiết bị mạng bằng cáp Ethernet với tốc độ lên đến 1Gbps trên mỗi cổng.

Các cổng Gigabit đáp ứng nhu cầu kết nối máy tính, máy chủ, máy in mạng, camera IP, điện thoại VoIP, bộ phát WiFi và các thiết bị Ethernet khác. Với số lượng cổng lớn, switch giúp tập trung kết nối trong tủ mạng và giảm nhu cầu sử dụng nhiều switch nhỏ.

Các chức năng cấu hình cổng cho phép quản trị viên kiểm soát trạng thái kết nối, tốc độ, băng thông và các chính sách mạng theo yêu cầu sử dụng.

4 khe SFP+ hỗ trợ uplink 10Gbps

Switch PLANET GS-6311-24T4X tích hợp 4 khe cắm SFP+ hỗ trợ kết nối quang tốc độ 10Gbps, đồng thời tương thích với module SFP 1Gbps phù hợp.

Các cổng SFP+ có thể sử dụng để kết nối switch với thiết bị mạng lõi, máy chủ hoặc các switch phân phối khác. Đường uplink 10Gbps giúp tăng băng thông kết nối giữa các khu vực, giảm nguy cơ nghẽn cổ chai khi nhiều cổng Gigabit truyền dữ liệu đồng thời.

Ưu điểm của kết nối SFP+:

• Hỗ trợ uplink quang tốc độ 10Gbps.
• Tương thích với module SFP 1Gbps phù hợp.
• Kết nối switch đến switch core hoặc máy chủ.
• Hỗ trợ mở rộng mạng quang giữa các tầng và khu vực.
• Phù hợp với hệ thống mạng doanh nghiệp và phòng máy chủ.

Khi lựa chọn module quang, cần kiểm tra loại sợi quang, bước sóng, khoảng cách truyền dẫn và khả năng tương thích của thiết bị ở hai đầu.

Hiệu năng chuyển mạch 128Gbps

PLANET GS-6311-24T4X sở hữu băng thông chuyển mạch 128Gbps và tốc độ chuyển tiếp gói tin lên đến 95,23Mpps. Thiết bị có bảng địa chỉ MAC 16K, bảng ARP 8K và hỗ trợ Jumbo Frame lên đến 12KB.

Hiệu năng chuyển mạch giúp thiết bị xử lý lưu lượng từ 24 cổng Gigabit và 4 cổng SFP+ trong hệ thống mạng nội bộ. Đây là cấu hình phù hợp với doanh nghiệp cần truyền dữ liệu thường xuyên giữa máy tính, máy chủ, hệ thống lưu trữ và các phân đoạn mạng.

Kiến trúc Store-and-Forward hỗ trợ kiểm tra gói tin trước khi chuyển tiếp, góp phần duy trì hoạt động ổn định trong hệ thống được cấu hình đúng cách.

Định tuyến Layer 3 IPv4

PLANET GS-6311-24T4X hỗ trợ định tuyến Layer 3, cho phép chuyển tiếp dữ liệu giữa các mạng con và VLAN. Tính năng này giúp giảm sự phụ thuộc vào thiết bị định tuyến bên ngoài trong các mô hình mạng phù hợp.

Các giao thức định tuyến IPv4 gồm Static Routing, RIP v1/v2 và OSPFv2. Thiết bị hỗ trợ bảng định tuyến lên đến 6K mục và tối đa 1.024 giao diện IP theo thông số kỹ thuật.

Lợi ích của định tuyến Layer 3:

• Hỗ trợ định tuyến giữa các VLAN.
• Phân chia mạng theo phòng ban, tầng hoặc chức năng.
• Quản lý luồng dữ liệu giữa các phân đoạn mạng.
• Hỗ trợ thiết kế hệ thống mạng nhiều lớp.
• Tăng khả năng mở rộng và linh hoạt khi quản trị mạng.

Quản lý VLAN linh hoạt

Switch PLANET GS-6311-24T4X hỗ trợ nhiều tính năng VLAN giúp phân chia mạng nội bộ theo nhóm người dùng, phòng ban hoặc dịch vụ.

Các tính năng gồm IEEE 802.1Q VLAN, Q-in-Q, GVRP, Private VLAN Edge (PVE), Protocol-Based VLAN, MAC-Based VLAN và IP Subnet-Based VLAN.

Thiết lập VLAN giúp tách biệt lưu lượng giữa các nhóm thiết bị, hạn chế lưu lượng quảng bá không cần thiết và đơn giản hóa việc quản lý. Khi kết hợp với định tuyến Layer 3 và ACL, quản trị viên có thể kiểm soát luồng dữ liệu giữa các phân đoạn mạng theo chính sách của doanh nghiệp.

Link Aggregation và dự phòng đường truyền

PLANET GS-6311-24T4X hỗ trợ Link Aggregation theo chuẩn IEEE 802.3ad LACP và gộp liên kết tĩnh. Thiết bị cho phép cấu hình tối đa 64 nhóm trunk, mỗi nhóm hỗ trợ tối đa 8 cổng theo cấu hình được hỗ trợ.

Chức năng này giúp kết hợp nhiều cổng vật lý thành một liên kết logic, tăng tổng băng thông và hỗ trợ dự phòng khi một đường truyền gặp sự cố.

Các giao thức STP, RSTP và MSTP giúp ngăn ngừa vòng lặp Layer 2. Bên cạnh đó, ERPS theo tiêu chuẩn ITU-T G.8032 hỗ trợ xây dựng mạng vòng có khả năng khôi phục kết nối khi xảy ra sự cố đường truyền.

QoS ưu tiên lưu lượng mạng

Tính năng Quality of Service (QoS) cho phép phân loại và ưu tiên lưu lượng theo chính sách cấu hình. PLANET GS-6311-24T4X hỗ trợ 8 hàng đợi ưu tiên trên mỗi cổng, cùng các cơ chế lập lịch Strict Priority và Weighted Round Robin (WRR).

Thiết bị hỗ trợ phân loại lưu lượng theo IEEE 802.1p CoS và DSCP, giúp quản trị viên ưu tiên các ứng dụng quan trọng như thoại IP, hội nghị trực tuyến, truyền dữ liệu và giám sát video.

Việc cấu hình QoS phù hợp giúp phân bổ băng thông hợp lý hơn khi nhiều ứng dụng hoạt động đồng thời trên cùng hệ thống mạng.

Bảo mật và kiểm soát truy cập

PLANET GS-6311-24T4X tích hợp các chức năng bảo mật giúp quản trị viên kiểm soát thiết bị kết nối và hạn chế truy cập trái phép.

Các tính năng bảo mật tiêu biểu gồm:

• Access Control List (ACL).
• IEEE 802.1X và xác thực RADIUS/TACACS+.
• Port Security và Port Isolation.
• DHCP Snooping.
• Dynamic ARP Inspection.
• IP Source Guard.
• Storm Control.
• BPDU Guard và Root Guard.

Các tính năng này hỗ trợ xây dựng chính sách truy cập theo cổng, VLAN và nhóm thiết bị, góp phần tăng cường bảo vệ hạ tầng mạng doanh nghiệp.

Quản lý và giám sát tập trung

Switch hỗ trợ nhiều phương thức quản lý như Web GUI, cổng Console, Telnet, SNMP v1/v2c/v3, SSH và HTTPS/TLS. Các tính năng giám sát gồm RMON, Syslog, SNMP Trap và sFlow.

Thiết bị cũng hỗ trợ Digital Diagnostic Monitoring (DDM) trên các module quang tương thích, giúp theo dõi thông số hoạt động của module. Các chức năng Ping và Traceroute hỗ trợ kiểm tra kết nối và xử lý sự cố mạng.

Ngoài ra, thiết bị tương thích với các công cụ quản lý mạng của PLANET, giúp hỗ trợ phát hiện, cấu hình và giám sát hệ thống tập trung.

Thiết kế không quạt, chuẩn rack 1U

PLANET GS-6311-24T4X có thiết kế kim loại chuẩn rack 1U, phù hợp lắp đặt trong tủ mạng tại văn phòng, phòng kỹ thuật và phòng máy chủ. Thiết kế không quạt giúp giảm tiếng ồn trong quá trình hoạt động.

Thiết bị sử dụng nguồn điện AC 100–240V, tần số 50/60Hz, với mức tiêu thụ điện khoảng 23,2W theo thông số kỹ thuật. Khi lắp đặt, cần bảo đảm thiết bị được bố trí trong môi trường thông thoáng và đáp ứng yêu cầu vận hành của nhà sản xuất.

Ứng dụng của Switch PLANET GS-6311-24T4X

Hệ thống mạng doanh nghiệp

Kết nối máy tính, máy chủ, máy in mạng và các thiết bị Ethernet trong mạng LAN. VLAN và định tuyến Layer 3 giúp phân chia mạng theo phòng ban và chức năng.

Trường học, khách sạn và trung tâm thương mại

Kết nối các thiết bị mạng tại nhiều khu vực, sử dụng uplink quang 10Gbps để liên kết với switch trung tâm và mở rộng hạ tầng.

Phòng máy chủ và hệ thống dữ liệu

Sử dụng các cổng Gigabit cho kết nối mạng nội bộ và cổng SFP+ để kết nối đến switch core hoặc máy chủ có giao diện quang tương thích.

Hệ thống mạng nhiều VLAN

Phù hợp với doanh nghiệp cần phân tách mạng theo nhóm người dùng, áp dụng chính sách truy cập và kiểm soát luồng dữ liệu giữa các phân đoạn.

Hạ tầng mạng cần uplink tốc độ cao

Các cổng SFP+ 10Gbps hỗ trợ liên kết giữa các switch phân phối, tăng băng thông đường trục và hỗ trợ mở rộng mạng khi nhu cầu truyền tải dữ liệu tăng.

Thông số kỹ thuật Switch PLANET GS-6311-24T4X
