Layer 3 Managed Switch PLANET SGS-6310-48T6X

Switch Layer 3 Managed PLANET SGS-6310-48T6X – Switch 48 cổng Gigabit và 6 cổng SFP+ 10G

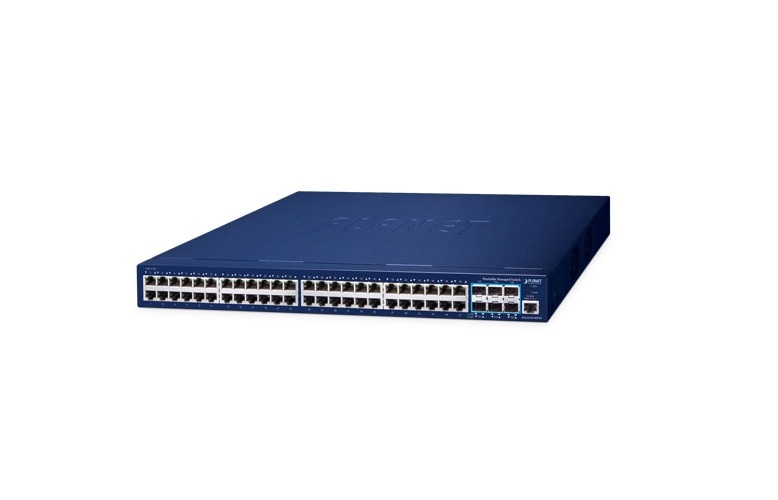

PLANET SGS-6310-48T6X là thiết bị switch Layer 3 Managed Gigabit được thiết kế cho hệ thống mạng doanh nghiệp, trường học, khách sạn, trung tâm thương mại, khu công nghiệp và các hạ tầng mạng quy mô lớn. Thiết bị cung cấp mật độ cổng kết nối cao, khả năng định tuyến Layer 3 và các cổng uplink quang 10Gbps, đáp ứng nhu cầu truyền tải dữ liệu và mở rộng mạng linh hoạt.

Switch được trang bị 48 cổng Gigabit Ethernet RJ45 10/100/1000Mbps và 6 khe cắm SFP+ hỗ trợ kết nối 1Gbps/10Gbps. Cấu hình này cho phép kết nối nhiều thiết bị mạng nội bộ đồng thời tạo đường truyền tốc độ cao đến switch trung tâm, máy chủ hoặc các thiết bị mạng khác.

Với khả năng quản lý Layer 2/Layer 3, hỗ trợ IPv4/IPv6, VLAN, QoS, bảo mật truy cập và dự phòng đường truyền, PLANET SGS-6310-48T6X là giải pháp phù hợp để xây dựng hạ tầng mạng doanh nghiệp có hiệu năng cao và dễ quản lý.

48 cổng Gigabit Ethernet RJ45

PLANET SGS-6310-48T6X tích hợp 48 cổng 10/100/1000BASE-T RJ45, hỗ trợ kết nối các thiết bị mạng bằng cáp Ethernet. Các cổng Gigabit đáp ứng nhu cầu truyền dữ liệu tốc độ cao trong mạng LAN, phù hợp với môi trường có nhiều người dùng và thiết bị hoạt động đồng thời.

Thiết bị có thể kết nối máy tính, máy chủ, máy in mạng, camera IP, điện thoại VoIP, bộ phát WiFi và các switch truy cập khác. Quản trị viên có thể cấu hình VLAN, kiểm soát băng thông và áp dụng các chính sách bảo mật cho từng cổng hoặc nhóm thiết bị.

Với 48 cổng Ethernet trong một thiết bị, switch giúp tập trung kết nối mạng, giảm nhu cầu sử dụng nhiều switch nhỏ và thuận tiện hơn trong quản lý tủ mạng.

6 khe SFP+ hỗ trợ uplink quang 10Gbps

Switch PLANET SGS-6310-48T6X được trang bị 6 khe cắm SFP+ hỗ trợ kết nối quang tốc độ 10Gbps và tương thích với module SFP 1Gbps phù hợp. Các cổng này giúp xây dựng đường uplink tốc độ cao giữa switch và hệ thống mạng lõi.

Kết nối SFP+ phù hợp với những hệ thống có lưu lượng dữ liệu lớn, nhiều thiết bị đầu cuối hoặc cần liên kết giữa các tủ mạng ở nhiều tầng và khu vực.

Các ứng dụng phổ biến của cổng SFP+ gồm:

• Kết nối uplink 10Gbps đến switch core.
• Liên kết giữa các switch phân phối trong mạng doanh nghiệp.
• Kết nối đến máy chủ và hệ thống lưu trữ có giao diện tương thích.
• Mở rộng hạ tầng cáp quang giữa các tầng hoặc tòa nhà.
• Tăng băng thông đường trục cho mạng trường học, khách sạn và trung tâm thương mại.

Việc lựa chọn module SFP/SFP+ cần căn cứ vào tốc độ, chuẩn quang, loại sợi quang, khoảng cách truyền dẫn và khả năng tương thích của thiết bị kết nối.

Hiệu năng chuyển mạch 216Gbps

PLANET SGS-6310-48T6X có băng thông chuyển mạch 216Gbps và tốc độ chuyển tiếp gói tin lên đến 160,7Mpps. Hiệu năng này hỗ trợ xử lý lưu lượng từ 48 cổng Gigabit Ethernet và 6 cổng SFP+ trong hệ thống mạng doanh nghiệp.

Thiết bị có bảng địa chỉ MAC 32K, bảng ARP 2K và hỗ trợ Jumbo Frame lên đến 9KB. Các thông số này phù hợp với hệ thống mạng có nhiều thiết bị kết nối, yêu cầu truyền dữ liệu liên tục và kết nối uplink tốc độ cao.

Nhờ kiến trúc chuyển mạch non-blocking, SGS-6310-48T6X có thể đáp ứng nhu cầu tập trung lưu lượng từ nhiều cổng truy cập về hệ thống mạng đường trục, trong phạm vi cấu hình và hiệu năng được hỗ trợ.

Định tuyến Layer 3 IPv4 và IPv6

Switch PLANET SGS-6310-48T6X hỗ trợ định tuyến Layer 3, cho phép chuyển tiếp lưu lượng giữa các VLAN và mạng con. Đây là tính năng quan trọng đối với doanh nghiệp cần phân chia mạng theo phòng ban, khu vực hoặc nhóm thiết bị.

Các chức năng định tuyến IPv4 gồm Static Routing, RIP v1/v2 và OSPFv2. Với IPv6, thiết bị hỗ trợ RIPng, OSPFv3 và các chức năng định tuyến IPv6 liên quan. VRRP hỗ trợ xây dựng cơ chế dự phòng gateway trong mô hình mạng phù hợp.

Lợi ích của định tuyến Layer 3:

• Hỗ trợ định tuyến giữa các VLAN.
• Phân chia mạng nội bộ theo phòng ban hoặc khu vực.
• Kiểm soát luồng dữ liệu giữa các phân đoạn mạng.
• Hỗ trợ triển khai các chính sách định tuyến.
• Tăng tính linh hoạt khi mở rộng hạ tầng mạng.

Quản lý VLAN linh hoạt

PLANET SGS-6310-48T6X hỗ trợ các tính năng VLAN giúp quản trị viên phân tách lưu lượng mạng theo nhu cầu sử dụng và bảo mật.

Các tính năng gồm IEEE 802.1Q VLAN, Q-in-Q, GVRP, Private VLAN Edge, Protocol-Based VLAN, MAC-Based VLAN, IP Subnet-Based VLAN và Voice VLAN.

VLAN giúp giới hạn lưu lượng quảng bá trong từng phân đoạn mạng, phân chia nhóm thiết bị và đơn giản hóa việc quản lý hệ thống. Khi kết hợp với định tuyến Layer 3 và ACL, quản trị viên có thể xây dựng chính sách giao tiếp giữa các VLAN theo yêu cầu thực tế.

Link Aggregation và dự phòng đường truyền

Switch hỗ trợ Link Aggregation theo chuẩn IEEE 802.3ad LACP và chế độ gộp liên kết tĩnh. Tính năng này cho phép kết hợp nhiều cổng vật lý thành một liên kết logic để tăng tổng băng thông và hỗ trợ dự phòng kết nối.

Các giao thức STP, RSTP và MSTP giúp ngăn ngừa vòng lặp Layer 2. Ngoài ra, ERPS theo tiêu chuẩn ITU-T G.8032 hỗ trợ xây dựng mạng vòng có khả năng khôi phục kết nối khi xảy ra sự cố đường truyền.

Trong cấu hình vòng phù hợp, ERPS có thể hỗ trợ thời gian khôi phục dưới 10ms với mô hình ba thiết bị. Thời gian thực tế phụ thuộc vào cấu hình mạng và điều kiện triển khai.

QoS ưu tiên lưu lượng quan trọng

PLANET SGS-6310-48T6X hỗ trợ Quality of Service (QoS), cho phép phân loại và ưu tiên lưu lượng theo chính sách cấu hình. Thiết bị cung cấp 8 hàng đợi ưu tiên trên mỗi cổng, cùng các cơ chế lập lịch như Strict Priority và Weighted Round Robin.

QoS giúp quản lý lưu lượng của các ứng dụng có yêu cầu khác nhau về độ trễ và băng thông như thoại IP, hội nghị trực tuyến, truyền dữ liệu và giám sát video.

Quản trị viên có thể áp dụng chính sách ưu tiên phù hợp để phân bổ tài nguyên mạng hiệu quả hơn khi nhiều ứng dụng cùng hoạt động.

Bảo mật và kiểm soát truy cập mạng

Switch PLANET SGS-6310-48T6X tích hợp các tính năng bảo mật nhằm quản lý quyền truy cập và hạn chế lưu lượng không mong muốn.

Các chức năng bảo mật tiêu biểu gồm:

• Access Control List (ACL).
• IEEE 802.1X và xác thực RADIUS/TACACS+.
• Port Security và Port Isolation.
• IP-MAC-Port Binding.
• DHCP Snooping.
• Dynamic ARP Inspection.
• IP Source Guard.
• Storm Control và các cơ chế bảo vệ mạng khác.

Những tính năng này giúp quản trị viên kiểm soát thiết bị kết nối, áp dụng chính sách truy cập theo cổng và giảm thiểu rủi ro từ các kết nối hoặc lưu lượng bất thường.

Hardware Stacking mở rộng hệ thống mạng

PLANET SGS-6310-48T6X hỗ trợ công nghệ Hardware Stacking, cho phép kết hợp các switch thuộc dòng tương thích thành một hệ thống logic để quản lý tập trung.

Tính năng stacking giúp đơn giản hóa việc quản trị nhiều switch, thuận tiện mở rộng số lượng cổng và xây dựng hạ tầng mạng theo từng giai đoạn. Các cổng uplink SFP+ có thể được sử dụng để thiết lập kết nối giữa các thiết bị theo mô hình được hỗ trợ.

Khi triển khai stacking, cần kiểm tra phiên bản phần cứng, firmware và yêu cầu cấu hình tương thích giữa các switch.

Quản lý và giám sát tập trung

Switch hỗ trợ nhiều phương thức quản lý như Web GUI, Console, Telnet, SNMP v1/v2c/v3, SSH và HTTPS. Các tính năng giám sát gồm RMON, SNMP Trap, Syslog và sFlow, giúp quản trị viên theo dõi trạng thái thiết bị và lưu lượng mạng.

Thiết bị cũng hỗ trợ các chức năng chẩn đoán như Ping, Traceroute và quản lý IPv4/IPv6. Các công cụ trong hệ sinh thái PLANET hỗ trợ phát hiện và quản lý thiết bị, tùy theo phiên bản firmware tương thích.

Nhờ khả năng quản lý đa dạng, SGS-6310-48T6X phù hợp với hệ thống mạng cần giám sát tập trung, cấu hình từ xa và kiểm tra sự cố thuận tiện.

Nguồn điện dự phòng kép

PLANET SGS-6310-48T6X được trang bị hai nguồn điện AC dự phòng, hỗ trợ điện áp 100–240VAC, tần số 50/60Hz. Thiết kế nguồn kép giúp tăng khả năng duy trì hoạt động khi một nguồn điện gặp sự cố.

Cơ chế dự phòng nguồn phù hợp với hạ tầng mạng doanh nghiệp và hệ thống cần hạn chế gián đoạn dịch vụ. Khi lắp đặt, nên sử dụng nguồn cấp ổn định và bố trí đường cấp điện phù hợp để phát huy hiệu quả dự phòng.

Thiết kế chuẩn rack 1U

Switch có thiết kế kim loại chuẩn rack 1U, phù hợp lắp đặt trong tủ mạng tại phòng máy chủ, phòng kỹ thuật và trung tâm dữ liệu. Kích thước khoảng 440 × 279,8 × 44mm giúp thiết bị dễ bố trí trong hệ thống rack tiêu chuẩn.

Thiết bị sử dụng hai quạt làm mát, phù hợp với hệ thống mạng có mật độ cổng cao và yêu cầu vận hành liên tục. Cần bảo đảm không gian thông gió, nhiệt độ môi trường và nguồn điện theo thông số kỹ thuật của nhà sản xuất.

Ứng dụng của Switch PLANET SGS-6310-48T6X

Mạng doanh nghiệp quy mô lớn

Kết nối số lượng lớn máy tính, máy chủ, máy in mạng và các thiết bị Ethernet trong cùng hệ thống. VLAN và định tuyến Layer 3 hỗ trợ phân chia mạng theo phòng ban và chức năng.

Trường học và khuôn viên nhiều tòa nhà

Kết nối các switch tầng và khu vực thông qua đường uplink quang 10Gbps, hỗ trợ mở rộng hạ tầng mạng theo nhu cầu sử dụng.

Khách sạn và trung tâm thương mại

Tập trung kết nối mạng nội bộ, liên kết các tủ mạng và quản lý lưu lượng của nhiều nhóm thiết bị trên một hạ tầng thống nhất.

Phòng máy chủ và hệ thống dữ liệu

Sử dụng các cổng Gigabit cho kết nối mạng nội bộ và cổng SFP+ cho đường uplink tốc độ cao đến switch core hoặc thiết bị tương thích.

Hạ tầng mạng nhiều lớp

Triển khai làm switch phân phối hoặc switch truy cập mật độ cao trong mô hình mạng nhiều tầng, kết hợp VLAN, định tuyến Layer 3, QoS và các tính năng dự phòng.

Thông số kỹ thuật Switch PLANET SGS-6310-48T6X
