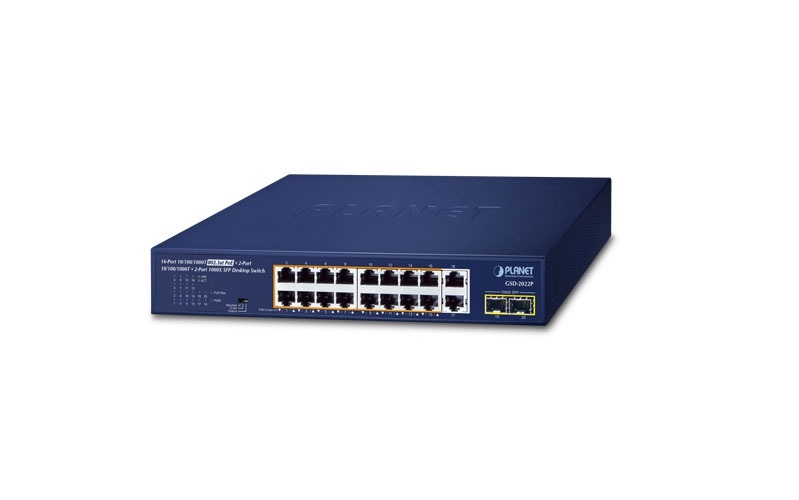

Switch PoE Gigabit 16 Port PLANET GSD-2022P – Bộ chuyển mạch 16 cổng Gigabit PoE+ hỗ trợ IEEE 802.3af/at và 2 cổng uplink Gigabit RJ45 và 2 khe SFP quang cho hệ thống mạng và camera IP
Switch PoE Gigabit 16 Port PLANET GSD-2022P là thiết bị chuyển mạch mạng tích hợp chức năng cấp nguồn qua Ethernet, phù hợp cho hệ thống camera IP, điểm truy cập WiFi, điện thoại IP và các thiết bị mạng hỗ trợ PoE. Sản phẩm kết hợp truyền dữ liệu Gigabit với cấp nguồn tập trung qua cáp mạng, giúp đơn giản hóa thi công, giảm dây nguồn và tối ưu việc triển khai hạ tầng mạng.
PLANET GSD-2022P được trang bị 16 cổng Gigabit Ethernet PoE+, 2 cổng RJ45 Gigabit bổ sung và 2 khe cắm quang SFP Gigabit. Thiết kế này hỗ trợ kết nối nhiều thiết bị đầu cuối, đồng thời cung cấp các cổng uplink linh hoạt để kết nối với switch trung tâm hoặc hệ thống mạng trục.
16 cổng Gigabit PoE+ hỗ trợ IEEE 802.3af/at
Switch PLANET GSD-2022P có 16 cổng RJ45 10/100/1000BASE-T tích hợp chức năng PoE+, hỗ trợ các chuẩn IEEE 802.3af và IEEE 802.3at. Thiết bị có thể truyền dữ liệu và cấp nguồn cho camera IP, access point WiFi, điện thoại IP cùng các thiết bị đầu cuối tương thích trên cùng một sợi cáp Ethernet.
Mỗi cổng PoE+ hỗ trợ công suất tối đa 30W theo chuẩn IEEE 802.3at. Switch tự động phát hiện thiết bị nhận nguồn PoE tương thích, giúp quá trình kết nối và cấp nguồn thuận tiện hơn.
Việc cấp nguồn tập trung giúp giảm nhu cầu sử dụng adapter tại từng vị trí, đặc biệt hữu ích khi lắp đặt camera trên trần, hành lang, khu vực nhà xưởng hoặc những vị trí khó bố trí ổ cắm điện.
Tổng ngân sách PoE 185W
PLANET GSD-2022P có tổng ngân sách cấp nguồn PoE 185W, đáp ứng nhu cầu triển khai nhiều thiết bị mạng trong cùng hệ thống. Công suất tối đa của từng cổng và tổng công suất cấp đồng thời cần được tính toán theo ngân sách PoE của switch.
Với 16 cổng PoE+, thiết bị phù hợp để cấp nguồn cho nhiều camera IP hoặc kết hợp camera, access point WiFi và điện thoại IP. Khi thiết kế hệ thống, cần xác định mức tiêu thụ điện của từng thiết bị để lựa chọn số lượng phù hợp với ngân sách nguồn.
Switch còn hỗ trợ phát hiện thiết bị nhận nguồn và chức năng PD Alive trên phiên bản được trang bị, giúp kiểm tra tình trạng hoạt động của thiết bị đầu cuối theo cơ chế hỗ trợ của sản phẩm.
2 cổng uplink Gigabit RJ45 và 2 khe SFP quang
Ngoài 16 cổng PoE+, PLANET GSD-2022P có 2 cổng RJ45 Gigabit Ethernet không cấp nguồn PoE và 2 khe cắm quang 1000BASE-X SFP.
Hai cổng RJ45 bổ sung hỗ trợ kết nối đến router, switch trung tâm, đầu ghi NVR hoặc các thiết bị mạng Ethernet khác. Hai khe SFP cho phép sử dụng module quang tương thích để kết nối qua cáp quang, phù hợp khi cần truyền dữ liệu giữa các tủ mạng hoặc khu vực cách xa nhau.
Sự kết hợp giữa cổng đồng và cổng quang giúp GSD-2022P linh hoạt trong nhiều mô hình mạng, từ hệ thống camera tại một tòa nhà đến mạng giám sát phân bố trên nhiều khu vực.
Băng thông chuyển mạch 40Gbps
Switch PLANET GSD-2022P có băng thông chuyển mạch 40Gbps và tốc độ chuyển tiếp gói tin 29,76Mpps. Kiến trúc Store-and-Forward hỗ trợ tiếp nhận, kiểm tra và chuyển tiếp khung dữ liệu, đáp ứng nhu cầu trao đổi dữ liệu giữa nhiều thiết bị Gigabit Ethernet.
Thiết bị hỗ trợ bảng địa chỉ MAC 8K và Jumbo Frame lên đến 9216 byte, phù hợp với các hệ thống cần xử lý lưu lượng mạng lớn khi các thiết bị đầu cuối hỗ trợ những tính năng tương ứng.
Ngoài ra, switch hỗ trợ IEEE 802.3x Flow Control trong chế độ song công toàn phần và Back Pressure trong chế độ bán song công, góp phần kiểm soát lưu lượng dữ liệu trong các tình huống phù hợp.
Chế độ VLAN và Extend linh hoạt
PLANET GSD-2022P tích hợp công tắc DIP để lựa chọn các chế độ hoạt động Standard, VLAN và Extend.
- Standard: Hoạt động như switch Gigabit PoE+ thông thường.
- VLAN: Cô lập các cổng 1–16 theo cơ chế port-based VLAN, hạn chế giao tiếp trực tiếp giữa các thiết bị đầu cuối nhưng vẫn cho phép kết nối đến các cổng uplink theo thiết kế của thiết bị.
- Extend: Hỗ trợ mở rộng khoảng cách truyền dữ liệu và cấp nguồn PoE lên đến 250m trên các cổng 1–8, với tốc độ truyền dữ liệu giới hạn ở mức 10Mbps.
Chế độ VLAN phù hợp với hệ thống camera IP cần phân tách lưu lượng giữa các cổng camera. Chế độ Extend hữu ích khi triển khai camera ở xa tủ mạng, nhưng cần đánh giá băng thông thực tế để bảo đảm phù hợp với độ phân giải và tốc độ truyền hình ảnh của camera.
Tiết kiệm năng lượng và bảo vệ cổng mạng
Switch PLANET GSD-2022P hỗ trợ công nghệ Energy Efficient Ethernet theo tiêu chuẩn IEEE 802.3az, giúp giảm mức tiêu thụ điện năng trong những điều kiện liên kết phù hợp.
Thiết bị còn tích hợp cơ chế bảo vệ chống nhiễu điện giữa các cổng PoE, hỗ trợ bảo vệ ESD và chống xung lan truyền trên cổng Ethernet theo thông số của nhà sản xuất. Các tính năng này góp phần nâng cao độ tin cậy khi vận hành hệ thống mạng và camera.
Thiết kế vỏ kim loại, lắp đặt desktop hoặc rack
PLANET GSD-2022P sử dụng vỏ kim loại, thiết kế cao khoảng 1U, phù hợp bố trí trên bàn hoặc lắp đặt trong tủ rack. Thiết bị có quạt làm mát nhằm hỗ trợ tản nhiệt khi switch cấp nguồn PoE cho nhiều thiết bị đồng thời.
Các đèn LED hiển thị trạng thái nguồn, liên kết mạng, hoạt động truyền dữ liệu và cấp nguồn PoE, giúp kỹ thuật viên kiểm tra tình trạng từng cổng nhanh chóng. Switch sử dụng nguồn điện AC 100–240V, phù hợp với hệ thống điện thông dụng.
Ứng dụng của Switch PoE PLANET GSD-2022P
- Hệ thống camera IP: Kết nối và cấp nguồn PoE+ cho tối đa 16 camera tương thích.
- Hệ thống giám sát tập trung: Kết nối camera với đầu ghi NVR và mạng giám sát.
- Mạng WiFi doanh nghiệp: Cấp nguồn cho các access point PoE tại văn phòng, trường học, khách sạn hoặc trung tâm thương mại.
- Hệ thống điện thoại IP: Kết nối và cấp nguồn cho các điện thoại IP hỗ trợ chuẩn PoE tương ứng.
- Mạng doanh nghiệp: Kết nối thiết bị đầu cuối qua Gigabit Ethernet, sử dụng cổng uplink RJ45 hoặc SFP để kết nối mạng trung tâm.
- Kết nối giữa các tủ mạng: Sử dụng module SFP quang tương thích để mở rộng kết nối giữa các khu vực.
- Hệ thống camera khoảng cách xa: Tận dụng chế độ Extend trên các cổng được hỗ trợ khi điều kiện băng thông cho phép.
Switch PoE Gigabit PLANET GSD-2022P phù hợp với hệ thống cần 16 cổng PoE+, 2 cổng RJ45 Gigabit bổ sung, 2 khe SFP quang và tổng ngân sách cấp nguồn PoE 185W trong một thiết bị chuyển mạch.
