Switch PoE Layer 3 Managed PLANET GS-6311-48P6X – 48 cổng Gigabit và 6 cổng quang SFP+ 10G
PLANET GS-6311-48P6X là thiết bị switch PoE Layer 3 Managed Gigabit Ethernet được thiết kế cho hệ thống mạng doanh nghiệp, hệ thống camera IP, mạng Wi-Fi và các hạ tầng cần cấp nguồn PoE tập trung. Thiết bị tích hợp 48 cổng Gigabit Ethernet RJ45 hỗ trợ PoE+ cùng 6 cổng quang SFP+ tốc độ 1Gbps/10Gbps, đáp ứng nhu cầu kết nối mật độ cao và mở rộng băng thông mạng.
Với khả năng định tuyến Layer 3, băng thông chuyển mạch 216Gbps và ngân sách cấp nguồn PoE lên đến 600W khi sử dụng nguồn điện 220VAC, PLANET GS-6311-48P6X giúp đơn giản hóa việc triển khai thiết bị mạng, tối ưu kết nối và nâng cao hiệu quả quản lý hệ thống.
48 cổng Gigabit Ethernet tích hợp PoE+
PLANET GS-6311-48P6X được trang bị 48 cổng RJ45 hỗ trợ tốc độ 10/100/1000Mbps. Tất cả các cổng đều tích hợp chức năng cấp nguồn PoE theo chuẩn IEEE 802.3af/at, cho phép truyền dữ liệu và điện năng trên cùng một cáp mạng Ethernet.
Tính năng PoE+ giúp giảm nhu cầu sử dụng ổ cắm điện riêng tại từng vị trí lắp đặt thiết bị. Điều này đặc biệt hữu ích trong hệ thống camera giám sát, mạng Wi-Fi doanh nghiệp, điện thoại VoIP và các thiết bị IoT sử dụng nguồn PoE.
Những đặc điểm chính của hệ thống cổng PoE gồm:
- 48 cổng Gigabit Ethernet RJ45.
- Hỗ trợ chuẩn IEEE 802.3af/at PoE/PoE+.
- Công suất cấp nguồn tối đa theo thông số PoE của thiết bị lên đến 30W mỗi cổng.
- Hỗ trợ cấp nguồn cho thiết bị đầu cuối trong phạm vi cáp Ethernet thông thường lên đến 100m.
- Tự động phát hiện thiết bị nhận nguồn PoE tương thích.
- Quản lý bật/tắt PoE, giới hạn công suất và mức ưu tiên cấp nguồn theo từng cổng.
Việc tích hợp dữ liệu và nguồn điện trên một đường cáp giúp giảm chi phí đi dây điện, đơn giản hóa lắp đặt và thuận tiện hơn khi bảo trì hệ thống.
Ngân sách PoE lên đến 600W
Switch PoE PLANET GS-6311-48P6X phù hợp với các hệ thống có số lượng lớn thiết bị cần cấp nguồn tập trung. Ngân sách PoE tối đa phụ thuộc vào điện áp nguồn đầu vào: tối đa 500W khi sử dụng nguồn 110VAC và tối đa 600W khi sử dụng nguồn 220VAC.
Với ngân sách nguồn này, thiết bị có thể cấp nguồn cho nhiều camera IP, access point Wi-Fi, điện thoại VoIP và các thiết bị mạng tương thích. Khi thiết kế hệ thống, cần tính tổng công suất tiêu thụ của thiết bị đầu cuối để bảo đảm không vượt quá ngân sách PoE khả dụng.
Các chức năng quản lý nguồn PoE bao gồm:
- Giám sát ngân sách PoE tổng.
- Cấu hình bật hoặc tắt PoE trên từng cổng.
- Thiết lập mức công suất tối đa cho mỗi cổng.
- Cấu hình thứ tự ưu tiên cấp nguồn.
- Nhận diện phân loại công suất của thiết bị nhận nguồn.
- Lập lịch cấp nguồn PoE theo nhu cầu vận hành.
- Kiểm tra trạng thái hoạt động của thiết bị nhận nguồn thông qua tính năng PD Alive Check.
Những chức năng này giúp quản trị viên kiểm soát nguồn cấp hiệu quả hơn, hỗ trợ xử lý sự cố và hạn chế việc phân bổ công suất không hợp lý.
6 cổng quang SFP+ 10Gbps cho kết nối uplink
PLANET GS-6311-48P6X tích hợp 6 khe cắm SFP+ hỗ trợ kết nối quang tốc độ 1Gbps/10Gbps, tạo điều kiện kết nối với switch mạng lõi, switch phân phối, máy chủ và các hệ thống mạng ở khoảng cách xa hơn so với kết nối đồng thông thường.
Các cổng SFP+ hỗ trợ module quang 10GBASE-SR/LR và tương thích với module SFP 1000BASE-SX/LX/BX theo thông số của nhà sản xuất.
Ưu điểm của kết nối SFP+ gồm:
- Hỗ trợ uplink quang tốc độ lên đến 10Gbps.
- Tăng băng thông kết nối giữa các switch.
- Phù hợp triển khai kết nối giữa các tầng hoặc các khu vực trong tòa nhà.
- Linh hoạt lựa chọn module quang theo loại cáp và khoảng cách truyền dẫn.
- Hỗ trợ kết nối hệ thống máy chủ và hạ tầng mạng lõi có giao diện tương thích.
Kết hợp 48 cổng Gigabit Ethernet và 6 cổng SFP+, thiết bị đáp ứng nhu cầu kết nối nhiều thiết bị đầu cuối đồng thời cung cấp các đường truyền uplink tốc độ cao cho toàn hệ thống.
Hiệu năng chuyển mạch 216Gbps
Switch Layer 3 PLANET GS-6311-48P6X sử dụng kiến trúc Store-and-Forward, cung cấp băng thông chuyển mạch không nghẽn 216Gbps và thông lượng chuyển tiếp 160,7Mpps. Những thông số này giúp thiết bị xử lý lưu lượng từ nhiều cổng Gigabit Ethernet và các đường uplink 10Gbps trong hệ thống mạng có mật độ kết nối cao.
Các thông số hiệu năng đáng chú ý:
- Băng thông chuyển mạch: 216Gbps.
- Thông lượng chuyển tiếp: 160,7Mpps.
- Bảng địa chỉ MAC: 32K.
- Bảng ARP: 8K.
- Bảng định tuyến: 12K.
- Bộ đệm dữ liệu dùng chung: 16MB.
- Hỗ trợ Jumbo Frame lên đến 12KB.
Nhờ hiệu năng chuyển mạch cao, PLANET GS-6311-48P6X phù hợp với các hệ thống cần truyền tải dữ liệu đồng thời, chẳng hạn như mạng camera IP, hệ thống lưu trữ nội bộ, mạng Wi-Fi doanh nghiệp và các ứng dụng truyền thông đa phương tiện.
Định tuyến Layer 3 linh hoạt
PLANET GS-6311-48P6X hỗ trợ các chức năng định tuyến Layer 3, giúp kết nối các mạng IP và VLAN theo chính sách quản trị. Thay vì chỉ chuyển tiếp dữ liệu trong cùng một mạng LAN, thiết bị có thể thực hiện định tuyến giữa các phân đoạn mạng được cấu hình.
Các tính năng định tuyến chính gồm:
- Static Routing: cấu hình tuyến tĩnh để kiểm soát đường đi của dữ liệu.
- RIPv1/RIPv2: hỗ trợ định tuyến động trong các mô hình mạng phù hợp.
- OSPFv2: hỗ trợ định tuyến động cho hệ thống có nhiều mạng con.
- Inter-VLAN Routing: cho phép định tuyến giữa các VLAN.
- IGMP và MLD: hỗ trợ quản lý lưu lượng multicast theo các phiên bản giao thức được hỗ trợ.
Khả năng định tuyến Layer 3 giúp doanh nghiệp phân chia mạng theo phòng ban, khu vực hoặc chức năng, đồng thời kiểm soát luồng dữ liệu giữa các nhóm thiết bị. Đây là lợi thế quan trọng trong những hệ thống mạng có nhiều camera IP, access point và máy tính cùng hoạt động.
Quản lý VLAN và phân đoạn mạng
Switch PoE Layer 3 PLANET GS-6311-48P6X hỗ trợ nhiều phương thức VLAN nhằm tổ chức mạng logic, tăng khả năng kiểm soát truy cập và hạn chế lưu lượng không cần thiết giữa các nhóm thiết bị.
Các tính năng VLAN nổi bật:
- IEEE 802.1Q Tagged VLAN, hỗ trợ tối đa 4.000 nhóm VLAN.
- Q-in-Q VLAN stacking theo chuẩn IEEE 802.1ad.
- GVRP hỗ trợ quản lý VLAN động.
- Private VLAN Edge (PVE) giúp cô lập các cổng trong mô hình phù hợp.
- Protocol-based VLAN.
- MAC-based VLAN.
- IP subnet VLAN.
Trong hệ thống camera giám sát, quản trị viên có thể tách VLAN camera khỏi mạng máy tính văn phòng. Với mạng Wi-Fi doanh nghiệp, VLAN có thể được sử dụng để phân chia mạng nhân viên, khách và các thiết bị nội bộ. Việc phân đoạn mạng giúp đơn giản hóa quản lý và hỗ trợ triển khai các chính sách bảo mật phù hợp.
QoS và kiểm soát băng thông
PLANET GS-6311-48P6X hỗ trợ Quality of Service (QoS), cho phép phân loại và ưu tiên các luồng dữ liệu theo chính sách cấu hình. Tính năng này hữu ích khi nhiều loại ứng dụng cùng chia sẻ tài nguyên mạng.
Các chức năng quản lý lưu lượng gồm:
- 8 hàng đợi ưu tiên trên các cổng switch.
- Hỗ trợ Strict Priority và Weighted Round Robin (WRR).
- Phân loại lưu lượng theo IEEE 802.1p CoS và DSCP.
- Kiểm soát băng thông chiều vào, chiều ra hoặc cả hai chiều.
- Hỗ trợ Link Aggregation bằng LACP hoặc trunk tĩnh.
- Hỗ trợ tối đa 64 nhóm trunk, mỗi nhóm tối đa 8 cổng.
- Port Mirroring để theo dõi lưu lượng phục vụ phân tích và xử lý sự cố.
QoS giúp quản trị viên ưu tiên lưu lượng thoại, video hoặc các ứng dụng quan trọng theo nhu cầu thực tế. Kết hợp với VLAN và định tuyến Layer 3, thiết bị hỗ trợ tổ chức mạng hiệu quả hơn trong môi trường nhiều người dùng và nhiều loại dịch vụ.
Dự phòng mạng và tăng độ ổn định
Đối với mạng doanh nghiệp, hệ thống camera và hạ tầng truyền dẫn quan trọng, sự cố đường truyền có thể làm gián đoạn hoạt động của nhiều thiết bị. PLANET GS-6311-48P6X hỗ trợ các giao thức dự phòng nhằm nâng cao độ sẵn sàng của hệ thống.
Thiết bị hỗ trợ:
- Spanning Tree Protocol (STP).
- Rapid Spanning Tree Protocol (RSTP).
- Multiple Spanning Tree Protocol (MSTP).
- Ethernet Ring Protection Switching (ERPS) theo chuẩn ITU-T G.8032.
- BPDU Guard và Root Guard theo tính năng hỗ trợ.
Trong một số cấu hình mạng vòng đơn giản, ERPS có thể hỗ trợ thời gian phục hồi dưới 15ms khi xảy ra sự cố đường truyền, tùy điều kiện triển khai. Các giao thức dự phòng giúp hạn chế vòng lặp mạng và hỗ trợ duy trì kết nối khi một tuyến truyền dẫn gặp vấn đề.
Bảo mật và kiểm soát truy cập
PLANET GS-6311-48P6X tích hợp các chức năng bảo mật để quản trị viên kiểm soát thiết bị kết nối, lọc lưu lượng và giảm nguy cơ truy cập trái phép vào hệ thống mạng.
Các tính năng đáng chú ý gồm:
- Access Control List (ACL) để lọc gói tin theo quy tắc.
- IEEE 802.1X xác thực truy cập mạng.
- Xác thực theo địa chỉ MAC và giao diện Web theo tính năng được hỗ trợ.
- DHCP Snooping.
- IP Source Guard.
- Dynamic ARP Inspection.
- Kiểm soát broadcast storm và phát hiện vòng lặp cổng.
- Port Mirroring phục vụ giám sát và phân tích lưu lượng.
Các tính năng này giúp doanh nghiệp xây dựng chính sách bảo mật theo từng cổng, phân đoạn mạng và nhóm người dùng, đặc biệt trong hệ thống có nhiều thiết bị đầu cuối được kết nối thường xuyên.
Quản lý và giám sát PoE tập trung
Một lợi thế của PLANET GS-6311-48P6X là khả năng quản lý nguồn PoE trực tiếp trên switch. Quản trị viên có thể theo dõi trạng thái cấp nguồn, điều chỉnh công suất và cấu hình lịch hoạt động cho các thiết bị tương thích.
Tính năng PD Alive Check hỗ trợ kiểm tra trạng thái hoạt động của thiết bị nhận nguồn theo cơ chế được cấu hình. PoE Schedule cho phép thiết lập thời gian cấp nguồn, phù hợp với các hệ thống không cần vận hành liên tục.
Thiết bị hỗ trợ quản lý qua giao diện Web, cổng Console và SNMP. Các công cụ quản lý mạng tương thích giúp theo dõi trạng thái cổng, kiểm tra hoạt động thiết bị và hỗ trợ xử lý sự cố từ bộ phận quản trị mạng.
Thiết kế rack 1U và thông số phần cứng

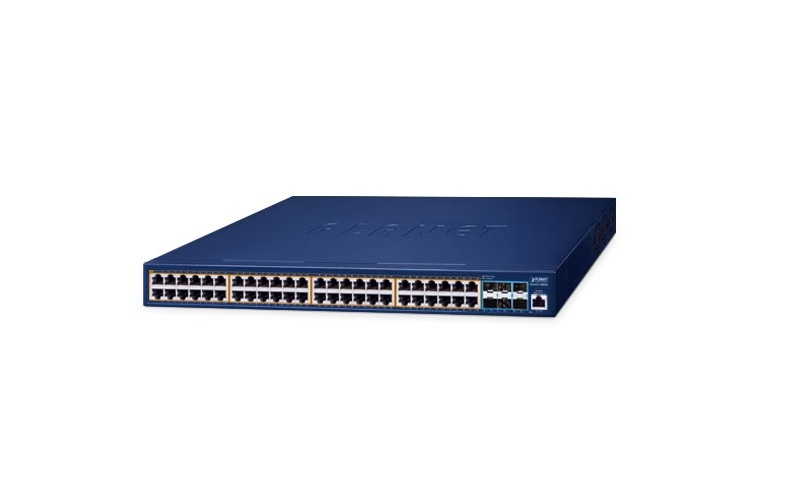

PLANET GS-6311-48P6X có thiết kế dạng rack 1U, phù hợp lắp đặt trong tủ mạng hoặc phòng máy chủ. Thiết kế tập trung 48 cổng Gigabit PoE+ và 6 cổng SFP+ giúp tiết kiệm không gian, đồng thời thuận tiện cho việc quản lý cáp và bảo trì.
Thông số phần cứng chính:
- Kích thước: 440 × 330 × 44,5mm.
- Trọng lượng: khoảng 5,368kg.
- Nguồn điện: AC 100–240V, 50/60Hz.
- Bộ xử lý: MIPS 800MHz.
- RAM: 512MB.
- Bộ nhớ Flash: 32MB.
- Hệ thống làm mát: 5 quạt.
- Công suất tiêu thụ hệ thống: khoảng 39,9W, chưa tính nguồn PoE cấp cho thiết bị đầu cuối.
- Công suất tiêu thụ tối đa được công bố khi hoạt động cùng PoE: khoảng 698W.
Ngân sách PoE cần được tính theo nguồn điện đầu vào và tổng công suất của các thiết bị nhận nguồn. Khi triển khai thực tế, cần bố trí thông gió phù hợp trong tủ rack và kiểm tra khả năng đáp ứng của nguồn điện.
Ứng dụng của switch PoE PLANET GS-6311-48P6X
Hệ thống camera IP: cấp nguồn PoE+ và truyền dữ liệu cho nhiều camera IP, giảm nhu cầu lắp đặt ổ điện tại từng vị trí. Các cổng SFP+ hỗ trợ kết nối uplink quang đến mạng trung tâm.
Mạng Wi-Fi doanh nghiệp: kết nối và cấp nguồn cho các access point tương thích, đồng thời sử dụng VLAN để phân chia mạng nội bộ và mạng khách.
Hệ thống điện thoại VoIP: cấp nguồn qua Ethernet cho điện thoại IP tương thích, tập trung quản lý kết nối và áp dụng QoS theo yêu cầu thoại.
Mạng văn phòng và tòa nhà: kết nối máy tính, thiết bị mạng và các hệ thống sử dụng PoE, đồng thời phân chia mạng theo phòng ban hoặc khu vực.
Trường học, bệnh viện, khách sạn và trung tâm thương mại: hỗ trợ triển khai mạng có số lượng thiết bị lớn, kết hợp cấp nguồn tập trung và uplink quang tốc độ cao.
Mạng lõi và mạng phân phối: sử dụng các cổng SFP+ để kết nối switch truy cập, switch phân phối hoặc máy chủ có giao diện tương thích, đồng thời khai thác định tuyến Layer 3 để quản lý lưu lượng giữa các phân đoạn mạng.
