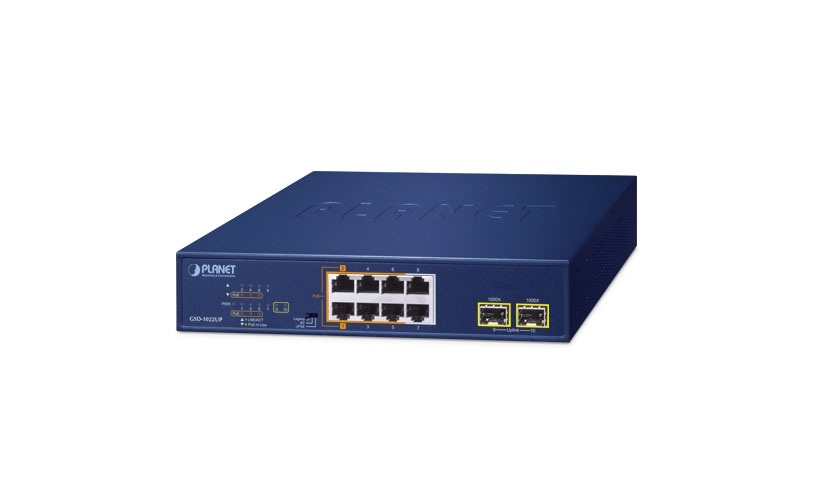

Switch Gigabit PoE PLANET GSD-1022UP – Switch PoE++ 95W và PoE+ cho hệ thống mạng – Bộ chuyển mạch để bàn (desktop switch) gồm 2 cổng 10/100/1000T PoE chuẩn 802.3bt, 4 cổng 10/100/1000T PoE chuẩn 802.3at, 2 cổng 10/100/1000T và 2 cổng SFP 1000X
Switch Gigabit PoE PLANET GSD-1022UP là thiết bị chuyển mạch mạng không quản lý, tích hợp các chuẩn cấp nguồn PoE, PoE+ và PoE++ để đáp ứng nhu cầu triển khai camera IP, access point WiFi hiệu năng cao, điện thoại IP và nhiều thiết bị mạng khác. Sản phẩm kết hợp truyền dữ liệu Gigabit Ethernet với khả năng cấp nguồn qua cáp mạng, giúp đơn giản hóa việc lắp đặt và giảm nhu cầu sử dụng adapter riêng tại từng thiết bị đầu cuối.

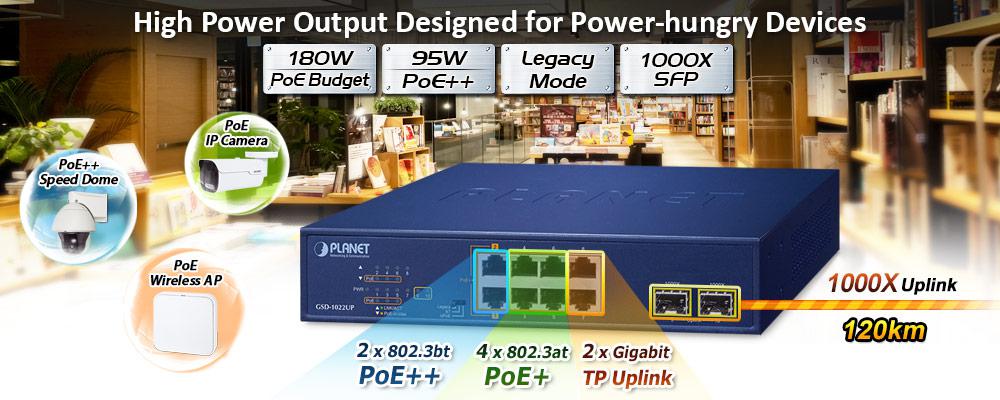

PLANET GSD-1022UP có tổng cộng 8 cổng RJ45 Gigabit Ethernet và 2 khe cắm quang Gigabit SFP. Trong đó, 2 cổng RJ45 đầu tiên hỗ trợ PoE++ IEEE 802.3bt công suất tối đa 95W/cổng, 4 cổng tiếp theo hỗ trợ PoE+ IEEE 802.3af/at, còn 2 cổng RJ45 còn lại dùng để kết nối mạng và không cấp nguồn PoE. Tổng ngân sách cấp nguồn PoE đạt 180W, phù hợp cho các hệ thống cần nhiều loại công suất cấp nguồn trong cùng một thiết bị.
Hai cổng PoE++ công suất cao lên đến 95W
Điểm nổi bật của PLANET GSD-1022UP là hai cổng PoE++ hỗ trợ chuẩn IEEE 802.3bt, cung cấp công suất tối đa 95W cho mỗi cổng theo thông số nhà sản xuất. Các cổng này phù hợp với những thiết bị có nhu cầu nguồn cao hơn PoE thông thường, chẳng hạn như access point WiFi hiệu năng cao, camera PTZ hoặc thiết bị mạng chuyên dụng tương thích.
Công nghệ PoE++ truyền dữ liệu và nguồn điện qua cáp Ethernet, giúp giảm số lượng dây dẫn và đơn giản hóa việc cấp nguồn cho thiết bị. Khi triển khai, cần bảo đảm thiết bị đầu cuối hỗ trợ đúng chuẩn PoE và tổng công suất cấp nguồn không vượt quá ngân sách 180W của switch.
Bốn cổng PoE+ hỗ trợ IEEE 802.3af/at
Bốn cổng RJ45 tiếp theo hỗ trợ cấp nguồn PoE+ theo chuẩn IEEE 802.3af/at, với công suất tối đa 32W/cổng theo thông số sản phẩm. Các cổng này thích hợp để kết nối camera IP, điện thoại IP, access point WiFi và các thiết bị mạng tương thích.
Việc tích hợp cả PoE++ và PoE+ cho phép PLANET GSD-1022UP cấp nguồn cho các thiết bị có yêu cầu công suất khác nhau. Nhờ đó, người dùng có thể triển khai thiết bị công suất cao trên các cổng PoE++ và sử dụng các cổng PoE+ cho thiết bị tiêu thụ điện năng thấp hơn.
Tổng ngân sách PoE 180W
PLANET GSD-1022UP cung cấp tổng ngân sách PoE 180W để cấp nguồn đồng thời cho các thiết bị được kết nối. Khi thiết kế hệ thống, cần tính toán mức tiêu thụ điện thực tế của từng thiết bị để phân bổ công suất phù hợp.
Switch tự động phát hiện thiết bị nhận nguồn PoE tương thích và tích hợp cơ chế bảo vệ nhằm hạn chế ảnh hưởng giữa các cổng khi cấp nguồn. Các chế độ cấp nguồn được lựa chọn thông qua công tắc DIP, hỗ trợ các thiết bị tương thích với chuẩn PoE thông dụng và một số phương thức cấp nguồn khác theo cấu hình.
Tám cổng RJ45 Gigabit và hai khe cắm quang SFP
Switch PLANET GSD-1022UP được trang bị 8 cổng RJ45 10/100/1000BASE-T, hỗ trợ tự động thương lượng tốc độ và tự động nhận diện kiểu kết nối cáp mạng Auto MDI/MDI-X. Hai cổng RJ45 không cấp nguồn PoE có thể sử dụng để kết nối router, đầu ghi NVR, máy chủ lưu trữ hoặc các thiết bị mạng khác.
Bên cạnh các cổng Ethernet đồng, thiết bị có 2 khe cắm quang 1000BASE-X SFP, cho phép sử dụng module SFP tương thích để kết nối với switch trung tâm hoặc mạng trục qua cáp quang. Tùy loại module và cáp quang sử dụng, hệ thống có thể đáp ứng nhu cầu kết nối giữa các tủ mạng hoặc những khu vực cách xa nhau.
Sự kết hợp giữa cổng RJ45 Gigabit và khe SFP giúp GSD-1022UP phù hợp với hệ thống camera IP, mạng doanh nghiệp nhỏ và các mô hình triển khai cần cả kết nối đồng lẫn kết nối quang.
Ba chế độ cấp nguồn PoE linh hoạt
PLANET GSD-1022UP tích hợp công tắc DIP cho phép lựa chọn chế độ cấp nguồn phù hợp với thiết bị đầu cuối.
- BT: Hỗ trợ các chuẩn IEEE 802.3af, IEEE 802.3at và IEEE 802.3bt.
- UPOE: Hỗ trợ thiết bị tương thích với phương thức Cisco UPoE hoặc PoH.
- Legacy: Hỗ trợ nhận diện một số thiết bị nhận nguồn sử dụng cơ chế nhận diện PoE không theo chuẩn thông thường.
Việc lựa chọn đúng chế độ giúp tăng khả năng tương thích giữa switch và thiết bị nhận nguồn. Trước khi thay đổi chế độ, cần kiểm tra yêu cầu cấp nguồn của thiết bị đầu cuối và tuân thủ hướng dẫn của nhà sản xuất.
Băng thông chuyển mạch 20Gbps
PLANET GSD-1022UP có băng thông chuyển mạch 20Gbps, tốc độ chuyển tiếp gói tin 13,39Mpps và bảng địa chỉ MAC 4K. Thiết bị sử dụng kiến trúc Store-and-Forward để tiếp nhận, kiểm tra và chuyển tiếp các khung dữ liệu.
Switch hỗ trợ Jumbo Frame lên đến 9KB, phù hợp với các hệ thống có thiết bị tương thích và nhu cầu truyền tải dữ liệu lớn. Tính năng IEEE 802.3x Flow Control trong chế độ song công toàn phần và Back Pressure trong chế độ bán song công giúp kiểm soát luồng dữ liệu trong những tình huống phù hợp.
Ngoài ra, thiết bị hỗ trợ IEEE 802.3az Energy Efficient Ethernet (EEE), giúp tối ưu mức tiêu thụ điện năng khi điều kiện kết nối cho phép.
Vỏ kim loại chắc chắn, lắp đặt linh hoạt
Switch PoE PLANET GSD-1022UP sử dụng vỏ kim loại nhỏ gọn, kích thước khoảng 220 × 150 × 44mm, phù hợp lắp đặt trên bàn, treo tường hoặc trong tủ rack. Thiết bị có quạt làm mát tích hợp để hỗ trợ tản nhiệt khi hoạt động và cấp nguồn cho các thiết bị PoE.
Sản phẩm sử dụng nguồn điện AC 100–240V, 50/60Hz. Các đèn LED hiển thị trạng thái nguồn, kết nối mạng, tốc độ liên kết và hoạt động cấp nguồn PoE, giúp kỹ thuật viên thuận tiện kiểm tra tình trạng vận hành.
Thiết bị còn hỗ trợ bảo vệ ESD và chống xung lan truyền trên cổng mạng theo thông số của nhà sản xuất, góp phần nâng cao độ tin cậy khi triển khai trong môi trường mạng thực tế.
Ứng dụng của Switch PoE PLANET GSD-1022UP
- Hệ thống camera IP: Kết nối và cấp nguồn cho camera PoE, bao gồm các thiết bị cần công suất cao tương thích với PoE++.
- Hệ thống camera PTZ: Cấp nguồn cho camera quay quét hoặc camera chuyên dụng có yêu cầu công suất phù hợp.
- Mạng WiFi doanh nghiệp: Kết nối access point WiFi hỗ trợ PoE+ hoặc PoE++.
- Hệ thống điện thoại IP: Cấp nguồn cho điện thoại IP tương thích chuẩn IEEE 802.3af/at.
- Hệ thống giám sát tập trung: Kết nối camera với đầu ghi NVR hoặc máy chủ lưu trữ qua cổng RJ45.
- Mạng kết nối quang: Sử dụng module SFP để kết nối switch với mạng trục hoặc switch trung tâm qua cáp quang.
- Mạng văn phòng và doanh nghiệp nhỏ: Kết hợp cấp nguồn PoE nhiều mức công suất với kết nối Gigabit Ethernet trong một thiết bị.
