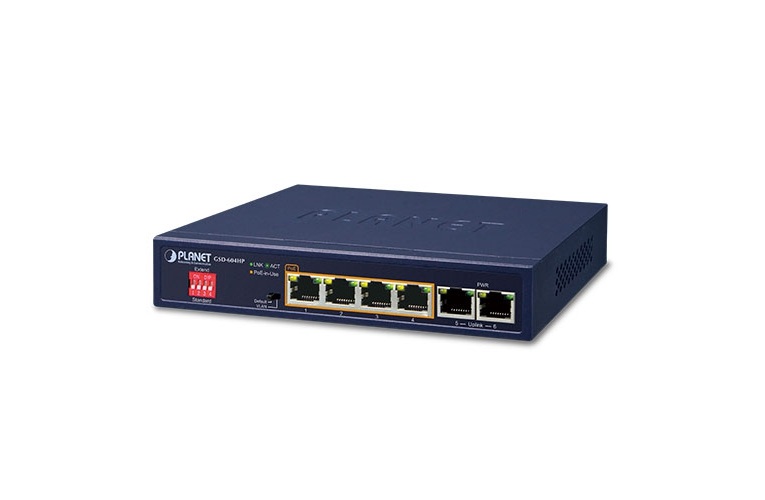

Switch PoE Gigabit 4 Port và 2-Port Uplink Gigabit PLANET GSD-604HP – Switch mạng cấp nguồn PoE+ cho camera IP
Switch PoE Gigabit 4 Port PLANET GSD-604HP là thiết bị chuyển mạch mạng tích hợp chức năng cấp nguồn qua cáp Ethernet, phù hợp cho hệ thống camera IP, điểm truy cập WiFi, điện thoại IP và các thiết bị mạng hỗ trợ PoE. Sản phẩm được thiết kế nhỏ gọn dạng desktop, giúp mở rộng kết nối mạng và cấp nguồn tập trung mà không cần bố trí bộ nguồn riêng tại từng thiết bị đầu cuối.
PLANET GSD-604HP được trang bị 6 cổng Gigabit Ethernet, bao gồm 4 cổng PoE+ và 2 cổng uplink Gigabit không cấp nguồn PoE. Thiết bị phù hợp với hệ thống giám sát an ninh, mạng văn phòng nhỏ, cửa hàng, gia đình và các dự án cần triển khai camera IP với chi phí hợp lý.
4 cổng Gigabit PoE+ hỗ trợ IEEE 802.3af/at
PLANET GSD-604HP có 4 cổng RJ45 Gigabit Ethernet hỗ trợ cấp nguồn PoE+, tương thích với hai tiêu chuẩn IEEE 802.3af và IEEE 802.3at. Thiết bị có thể cấp nguồn cho camera IP, access point WiFi, điện thoại IP và các thiết bị đầu cuối tương thích thông qua chính cáp mạng truyền dữ liệu.
Mỗi cổng PoE+ hỗ trợ công suất tối đa 30W theo chuẩn IEEE 802.3at. Switch tự động phát hiện thiết bị nhận nguồn PoE tương thích, giúp quá trình kết nối và triển khai hệ thống thuận tiện hơn.
Việc kết hợp truyền dữ liệu và cấp nguồn trên cùng một sợi cáp Ethernet giúp giảm dây nguồn, đơn giản hóa thi công và tăng tính linh hoạt khi lắp camera tại trần nhà, hành lang, cửa ra vào hoặc các vị trí khó bố trí ổ cắm điện.
Tổng công suất PoE 65W
Switch PLANET GSD-604HP có ngân sách cấp nguồn PoE tổng cộng 65W, phù hợp cho các hệ thống camera IP và thiết bị mạng có mức tiêu thụ điện năng vừa phải.
Khi triển khai, cần tính tổng công suất của tất cả thiết bị nhận nguồn để bảo đảm không vượt quá ngân sách PoE của switch. Mặc dù mỗi cổng hỗ trợ công suất tối đa 30W, tổng công suất thực tế cấp đồng thời cho các cổng vẫn bị giới hạn bởi mức 65W.
Tính năng cấp nguồn tập trung giúp giảm nhu cầu sử dụng adapter riêng cho từng camera, đồng thời hỗ trợ quản lý hệ thống thiết bị gọn gàng hơn.
2 cổng uplink Gigabit Ethernet
Ngoài 4 cổng PoE+, PLANET GSD-604HP được trang bị 2 cổng uplink RJ45 Gigabit Ethernet 10/100/1000Mbps. Các cổng này dùng để kết nối với router, switch trung tâm, đầu ghi NVR hoặc hệ thống mạng nội bộ.
Hai cổng uplink riêng biệt giúp người dùng thuận tiện kết nối mạng camera với mạng trung tâm mà không chiếm các cổng PoE dành cho thiết bị đầu cuối. Kết nối Gigabit hỗ trợ truyền tải dữ liệu và video từ nhiều camera IP với băng thông phù hợp.
Chế độ VLAN cô lập các cổng PoE
PLANET GSD-604HP hỗ trợ chế độ Port-based VLAN được lựa chọn thông qua công tắc DIP. Khi kích hoạt, các cổng PoE có thể được cô lập theo cơ chế port-based, hạn chế khả năng giao tiếp trực tiếp giữa các thiết bị đầu cuối.
Tính năng này hữu ích trong hệ thống camera IP, giúp hạn chế lưu lượng broadcast hoặc multicast giữa các cổng camera và hỗ trợ tăng tính ổn định cho mạng giám sát. Hai cổng uplink vẫn đảm nhiệm kết nối về hệ thống mạng bên ngoài theo thiết kế của thiết bị.
Chế độ Extend mở rộng khoảng cách truyền dẫn
Switch PLANET GSD-604HP hỗ trợ chế độ Extend, cho phép mở rộng khoảng cách truyền dữ liệu và cấp nguồn PoE trên các cổng được hỗ trợ, với khoảng cách lên đến 200m theo thông số phiên bản sản phẩm.
Ở chế độ này, tốc độ truyền dữ liệu bị giới hạn so với kết nối Gigabit thông thường. Vì vậy, người dùng nên kiểm tra nhu cầu băng thông của camera hoặc thiết bị đầu cuối trước khi kích hoạt chế độ mở rộng.
Chức năng Extend phù hợp với những vị trí lắp đặt camera cách xa tủ mạng, chẳng hạn như cổng ra vào, hành lang dài, nhà kho hoặc khu vực giám sát ngoài trời. Khoảng cách thực tế còn phụ thuộc vào chất lượng cáp mạng, nguồn cấp và điều kiện triển khai.
Hiệu suất chuyển mạch Gigabit ổn định
PLANET GSD-604HP có băng thông chuyển mạch 12Gbps và tốc độ chuyển tiếp gói tin 8,92Mpps. Thiết bị sử dụng kiến trúc Store-and-Forward, hỗ trợ kiểm soát luồng IEEE 802.3x ở chế độ song công toàn phần và Back Pressure ở chế độ bán song công.
Switch hỗ trợ Jumbo Frame lên đến 9KB, giúp xử lý các khung dữ liệu lớn trong những hệ thống có thiết bị tương thích. Bảng địa chỉ MAC hỗ trợ tự động học địa chỉ, phục vụ quá trình chuyển tiếp dữ liệu giữa các thiết bị trong mạng LAN.
Nhờ các tính năng này, GSD-604HP đáp ứng nhu cầu truyền dữ liệu từ camera IP, kết nối đầu ghi NVR và mở rộng mạng Ethernet cho các hệ thống quy mô nhỏ.
Thiết kế nhỏ gọn, không sử dụng quạt
PLANET GSD-604HP có thiết kế desktop nhỏ gọn, sử dụng vỏ kim loại và cấu trúc không quạt (fanless). Thiết kế này giúp giảm tiếng ồn khi vận hành, phù hợp lắp đặt tại văn phòng, cửa hàng, phòng kỹ thuật hoặc tủ mạng nhỏ.
Các đèn LED hiển thị trạng thái nguồn, liên kết mạng và hoạt động PoE, giúp người dùng kiểm tra nhanh tình trạng kết nối của từng cổng. Thiết bị sử dụng nguồn DC ngoài theo thông số của nhà sản xuất.
Ứng dụng của Switch PoE PLANET GSD-604HP
- Hệ thống camera IP: Kết nối và cấp nguồn cho tối đa 4 camera PoE tương thích.
- Hệ thống giám sát an ninh: Kết nối camera với đầu ghi NVR hoặc hệ thống giám sát qua hai cổng uplink Gigabit.
- Mạng WiFi: Cấp nguồn và kết nối dữ liệu cho access point hỗ trợ PoE.
- Điện thoại IP: Cấp nguồn cho điện thoại tương thích chuẩn IEEE 802.3af/at.
- Mạng văn phòng nhỏ: Mở rộng kết nối Gigabit Ethernet và giảm số lượng adapter nguồn.
- Khu vực cần truyền dẫn xa: Sử dụng chế độ Extend cho các thiết bị tương thích trong giới hạn khoảng cách và tốc độ được hỗ trợ.
Switch PoE Gigabit PLANET GSD-604HP là lựa chọn phù hợp cho hệ thống mạng cần 4 cổng PoE+, 2 cổng uplink Gigabit, tổng ngân sách cấp nguồn 65W và các chế độ vận hành hỗ trợ triển khai camera IP thuận tiện.
