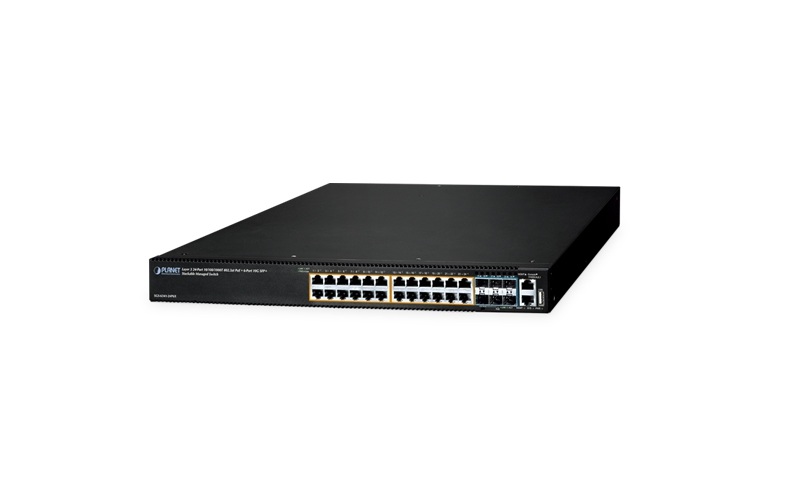

Switch PoE Layer 3 Managed PLANET SGS-6341-24P6X – 24 cổng Gigabit PoE+ và 6 cổng quang SFP+ 10G
PLANET SGS-6341-24P6X là switch Layer 3 Managed Gigabit Ethernet tích hợp PoE+, hỗ trợ stacking và được thiết kế cho hệ thống mạng doanh nghiệp, camera IP, Wi-Fi Access Point và hạ tầng mạng cần cấp nguồn tập trung. Thiết bị trang bị 24 cổng Gigabit Ethernet RJ45 PoE+ cùng 6 cổng quang SFP+ tốc độ 1Gbps/10Gbps, đáp ứng nhu cầu kết nối nhiều thiết bị đầu cuối và mở rộng băng thông uplink.
Với băng thông chuyển mạch 168Gbps, khả năng định tuyến Layer 3 và ngân sách PoE tối đa 370W, PLANET SGS-6341-24P6X giúp doanh nghiệp triển khai mạng linh hoạt, giảm nhu cầu sử dụng nguồn điện riêng cho từng thiết bị và đơn giản hóa công tác quản lý hệ thống.
24 cổng Gigabit Ethernet tích hợp PoE+
Switch PLANET SGS-6341-24P6X được trang bị 24 cổng RJ45 10/100/1000BASE-T, hỗ trợ truyền dữ liệu và cấp nguồn qua cáp Ethernet. Thiết bị tương thích chuẩn IEEE 802.3at PoE+ và IEEE 802.3af PoE, phù hợp với nhiều thiết bị mạng sử dụng nguồn PoE hiện nay.
Tích hợp PoE giúp giảm số lượng ổ cắm điện cần bố trí tại vị trí lắp đặt, đơn giản hóa hệ thống dây dẫn và thuận tiện hơn khi triển khai camera IP, Access Point Wi-Fi hoặc điện thoại VoIP.
Các đặc điểm nổi bật của hệ thống cổng PoE:
- 24 cổng Gigabit Ethernet RJ45.
- Hỗ trợ IEEE 802.3af/at PoE/PoE+.
- Công suất cấp nguồn tối đa 32W mỗi cổng theo thông số thiết bị.
- Tự động phát hiện thiết bị nhận nguồn PoE tương thích.
- Hỗ trợ bật/tắt PoE theo từng cổng.
- Cho phép cấu hình giới hạn công suất và mức ưu tiên cấp nguồn.
- Hỗ trợ quản lý trạng thái cấp nguồn cho thiết bị đầu cuối.
Ngân sách PoE 370W cho hệ thống thiết bị mạng
PLANET SGS-6341-24P6X có tổng ngân sách PoE tối đa 370W, đáp ứng nhu cầu cấp nguồn tập trung cho nhiều thiết bị mạng. Công suất thực tế có thể sử dụng trên từng cổng phụ thuộc vào tổng ngân sách PoE và mức tiêu thụ của các thiết bị được kết nối.
Switch hỗ trợ cấp nguồn cho tối đa 24 thiết bị công suất thấp hoặc trung bình, tùy mức tiêu thụ thực tế. Khi sử dụng thiết bị yêu cầu công suất cao, cần tính toán tổng tải để bảo đảm không vượt quá giới hạn nguồn PoE.
Các tính năng quản lý nguồn PoE gồm:
- Theo dõi và kiểm soát ngân sách PoE tổng.
- Cấu hình cấp hoặc ngắt nguồn PoE theo từng cổng.
- Thiết lập mức công suất tối đa trên mỗi cổng.
- Cấu hình mức ưu tiên cấp nguồn.
- Tự động nhận diện và phân loại thiết bị nhận nguồn.
- Lập lịch hoạt động PoE theo thời gian.
Những chức năng này giúp quản trị viên phân bổ nguồn điện hợp lý, thuận tiện khi bảo trì và hỗ trợ kiểm soát hoạt động của hệ thống camera hoặc Wi-Fi.
6 cổng quang SFP+ 10Gbps cho kết nối uplink
PLANET SGS-6341-24P6X tích hợp 6 khe cắm SFP+ hỗ trợ kết nối quang tốc độ 1Gbps/10Gbps, cho phép mở rộng băng thông giữa switch truy cập, switch phân phối và mạng lõi.
Các cổng SFP+ hỗ trợ module quang 10GBASE-SR/LR và tương thích với module SFP 1000BASE-SX/LX/BX theo thông số của nhà sản xuất.
Ưu điểm của hệ thống cổng quang:
- Hỗ trợ uplink tốc độ lên đến 10Gbps.
- Tăng băng thông kết nối giữa các switch.
- Phù hợp kết nối quang giữa các tầng và khu vực trong tòa nhà.
- Linh hoạt lựa chọn module quang theo khoảng cách truyền dẫn.
- Hỗ trợ kết nối máy chủ và thiết bị mạng có giao diện tương thích.
- Hỗ trợ giám sát thông số module quang SFP/SFP+ tương thích.
Sự kết hợp giữa 24 cổng Gigabit PoE+ và 6 cổng SFP+ giúp thiết bị vừa cấp nguồn cho thiết bị đầu cuối vừa cung cấp các đường uplink tốc độ cao.
Hiệu năng chuyển mạch 168Gbps
Switch Layer 3 PLANET SGS-6341-24P6X sử dụng kiến trúc Store-and-Forward, cung cấp băng thông chuyển mạch không nghẽn 168Gbps và thông lượng chuyển tiếp 125Mpps. Hiệu năng này hỗ trợ xử lý lưu lượng đồng thời từ các cổng Gigabit Ethernet và các đường uplink quang 10Gbps.
Các thông số hiệu năng chính:
- Băng thông chuyển mạch: 168Gbps.
- Thông lượng chuyển tiếp: 125Mpps.
- Bảng địa chỉ MAC: 32K.
- Bảng ARP: 1K.
- Bảng định tuyến: 1K.
- Bộ đệm dữ liệu dùng chung: 8MB.
- Hỗ trợ Jumbo Frame lên đến 12KB.
Những thông số này phù hợp với hệ thống mạng doanh nghiệp có nhiều thiết bị đầu cuối, camera IP, Access Point và ứng dụng truyền dữ liệu lớn.
Định tuyến Layer 3 linh hoạt
PLANET SGS-6341-24P6X hỗ trợ định tuyến Layer 3, cho phép quản lý lưu lượng giữa nhiều mạng IP và VLAN. Các chức năng định tuyến giúp doanh nghiệp tổ chức mạng theo phòng ban, khu vực hoặc loại thiết bị mà vẫn duy trì khả năng trao đổi dữ liệu theo chính sách quản trị.
Các tính năng định tuyến IPv4 gồm:
- Static Routing: cấu hình tuyến tĩnh theo nhu cầu hệ thống.
- RIP v1/v2: hỗ trợ định tuyến động trong các mô hình mạng phù hợp.
- OSPF: hỗ trợ định tuyến động trong mạng doanh nghiệp.
- BGP: hỗ trợ định tuyến giữa các hệ thống mạng theo cấu hình tương thích.
- Policy Routing: lựa chọn đường đi dựa trên chính sách.
- VRRP: hỗ trợ dự phòng gateway.
- PIM-DM, PIM-SM và PIM-SSM: hỗ trợ định tuyến multicast.
Đối với IPv6, thiết bị hỗ trợ các chức năng như IPv6 Static Routing, RIPng, OSPFv3, BGP4+ và VRRPv3 theo thông số của nhà sản xuất.
Khả năng định tuyến Layer 3 giúp giảm sự phụ thuộc vào thiết bị định tuyến riêng cho một số nhu cầu định tuyến nội bộ, đồng thời tăng tính linh hoạt khi mở rộng hạ tầng mạng.
Hỗ trợ stacking và quản lý tập trung
PLANET SGS-6341-24P6X hỗ trợ IP Stacking và Hardware Stacking, cho phép kết hợp nhiều switch tương thích thành một hệ thống quản lý chung. Theo thông số nhà sản xuất, hệ thống stacking có thể hỗ trợ tối đa 8 thiết bị.
Các lợi ích chính của stacking gồm:
- Mở rộng số lượng cổng kết nối khi hệ thống phát triển.
- Hỗ trợ quản lý nhiều switch qua một địa chỉ IP chung.
- Đơn giản hóa cấu hình và bảo trì thiết bị.
- Hỗ trợ triển khai mạng phân phối và mạng lõi.
- Tăng tính linh hoạt khi xây dựng hạ tầng có nhiều switch.
Đối với Hardware Stacking, các thiết bị sử dụng những cổng SFP+ được chỉ định để kết nối theo cấu trúc stacking tương thích. Firmware của các thành viên cần đáp ứng yêu cầu của nhà sản xuất.
Quản lý VLAN và phân đoạn mạng
Switch PoE Layer 3 PLANET SGS-6341-24P6X hỗ trợ nhiều phương thức VLAN, giúp phân chia mạng theo phòng ban, nhóm người dùng hoặc loại thiết bị. Việc tổ chức VLAN giúp kiểm soát lưu lượng, tăng khả năng bảo mật và đơn giản hóa quản lý mạng.
Các tính năng VLAN nổi bật:
- IEEE 802.1Q Tagged VLAN, hỗ trợ tối đa 4.000 nhóm VLAN.
- Q-in-Q VLAN stacking theo chuẩn IEEE 802.1ad.
- GVRP hỗ trợ quản lý VLAN động.
- Private VLAN Edge (PVE).
- Protocol-based VLAN.
- MAC-based VLAN.
- IP subnet VLAN.
- Định tuyến giữa các VLAN thông qua Layer 3.
Trong hệ thống camera IP, quản trị viên có thể phân tách VLAN camera với mạng máy tính văn phòng. Với hệ thống Wi-Fi doanh nghiệp, VLAN giúp tách mạng nhân viên, mạng khách và các nhóm thiết bị nội bộ.
QoS và kiểm soát băng thông
PLANET SGS-6341-24P6X tích hợp Quality of Service (QoS), cho phép phân loại và ưu tiên lưu lượng theo chính sách quản trị. Tính năng này hữu ích trong môi trường có nhiều ứng dụng cùng sử dụng tài nguyên mạng như VoIP, truyền phát video và hội nghị trực tuyến.
Các chức năng QoS gồm:
- 8 hàng đợi ưu tiên trên các cổng switch.
- Hỗ trợ Strict Priority và Weighted Round Robin (WRR).
- Phân loại lưu lượng theo IEEE 802.1p CoS, DSCP, DiffServ và ToS.
- Kiểm soát băng thông chiều vào và chiều ra.
- Traffic Shaping và Traffic Supervision.
- Hỗ trợ gộp cổng LACP và Static Trunk.
- Tối đa 32 nhóm trunk, mỗi nhóm tối đa 8 cổng.
- Port Mirroring phục vụ giám sát lưu lượng.
Các tính năng này giúp quản trị viên phân bổ băng thông hợp lý, ưu tiên các ứng dụng quan trọng và theo dõi hoạt động truyền dữ liệu trong mạng.
Dự phòng mạng và nâng cao độ ổn định
PLANET SGS-6341-24P6X hỗ trợ các giao thức dự phòng nhằm hạn chế gián đoạn khi xảy ra sự cố kết nối hoặc vòng lặp mạng.
Các tính năng dự phòng gồm:
- Spanning Tree Protocol (STP).
- Rapid Spanning Tree Protocol (RSTP).
- Multiple Spanning Tree Protocol (MSTP).
- Ethernet Ring Protection Switching (ERPS) theo chuẩn ITU-T G.8032.
- BPDU Protection và Root Protection.
- VRRP hỗ trợ dự phòng gateway Layer 3.
ERPS giúp xây dựng mạng vòng có khả năng chuyển đổi đường truyền khi phát hiện sự cố. Thời gian phục hồi thực tế phụ thuộc cấu trúc mạng và cấu hình triển khai. Những cơ chế này hỗ trợ tăng độ sẵn sàng cho hạ tầng mạng doanh nghiệp.
Bảo mật và kiểm soát truy cập mạng
Switch PLANET SGS-6341-24P6X tích hợp các cơ chế bảo mật giúp kiểm soát truy cập và lọc lưu lượng theo chính sách quản trị.
Các tính năng bảo mật nổi bật:
- Access Control List (ACL) theo địa chỉ IP, MAC và cổng.
- IEEE 802.1X xác thực truy cập mạng.
- RADIUS và TACACS+ hỗ trợ xác thực quản trị.
- Port Isolation và Port Security.
- IP + MAC + Port Binding.
- DHCP Snooping và DHCP Option 82.
- Kiểm soát broadcast, multicast và unknown unicast.
- Bảo vệ trước một số dạng tấn công DoS và TCP.
- Phân quyền quản trị theo cấp độ người dùng.
Kết hợp VLAN, ACL và định tuyến Layer 3 giúp quản trị viên triển khai chính sách bảo mật phù hợp với từng khu vực, nhóm người dùng và loại thiết bị.
Quản lý nguồn PoE và giám sát thiết bị
PLANET SGS-6341-24P6X hỗ trợ quản lý PoE tập trung, giúp quản trị viên kiểm soát việc cấp nguồn cho camera IP, Access Point và điện thoại VoIP tương thích.
Các chức năng quản lý PoE cho phép bật hoặc tắt nguồn theo cổng, thiết lập mức công suất, ưu tiên cấp nguồn và lập lịch hoạt động. Việc quản lý nguồn tập trung giúp đơn giản hóa quá trình bảo trì, đặc biệt trong hệ thống có nhiều thiết bị lắp đặt tại các vị trí khác nhau.
Thiết bị cũng hỗ trợ quản lý và giám sát qua giao diện Web, CLI, Console và SNMP. Các tính năng theo dõi trạng thái cổng, ghi nhận sự kiện và kiểm tra thông số module quang hỗ trợ công tác chẩn đoán, xử lý sự cố và bảo trì hệ thống.
Thiết kế rack 1U cho tủ mạng
PLANET SGS-6341-24P6X có thiết kế rack 1U, phù hợp lắp đặt trong tủ mạng hoặc phòng máy chủ. Thiết kế này giúp tiết kiệm không gian và thuận tiện bố trí cùng các thiết bị mạng khác.
Thông số phần cứng chính:
- Kích thước: 440 × 380 × 43,6mm.
- Trọng lượng: khoảng 5,18kg.
- Nguồn điện: AC 100–240V, 50/60Hz.
- Hệ thống làm mát: 5 quạt thông minh.
- Công suất tiêu thụ tối đa khi hệ thống hoạt động: khoảng 24,8W.
- Công suất tiêu thụ tối đa khi tải đầy: khoảng 434W.
- Bảo vệ ESD: 6kV.
- Bảo vệ chống sét lan truyền: 6kV.
Ứng dụng của switch PoE PLANET SGS-6341-24P6X
Hệ thống camera IP: cấp nguồn PoE+ và truyền dữ liệu cho camera IP tương thích, giảm nhu cầu lắp đặt ổ điện tại từng vị trí. Các cổng SFP+ hỗ trợ kết nối uplink quang đến mạng trung tâm.
Mạng Wi-Fi doanh nghiệp: cấp nguồn cho Access Point tương thích, kết hợp VLAN để phân chia mạng nội bộ và mạng khách.
Hệ thống điện thoại VoIP: cấp nguồn qua Ethernet cho điện thoại IP tương thích, đồng thời hỗ trợ QoS để quản lý lưu lượng thoại.
Mạng văn phòng và tòa nhà: kết nối máy tính, thiết bị mạng và các thiết bị PoE, hỗ trợ quản lý tập trung và phân đoạn mạng.
Trường học, bệnh viện, khách sạn và trung tâm thương mại: triển khai mạng có mật độ kết nối cao, kết hợp cấp nguồn PoE tập trung và uplink quang 10Gbps.
Mạng phân phối doanh nghiệp: sử dụng định tuyến Layer 3, VLAN, stacking và các tính năng dự phòng để xây dựng hạ tầng mạng linh hoạt, dễ mở rộng và thuận tiện quản lý.
