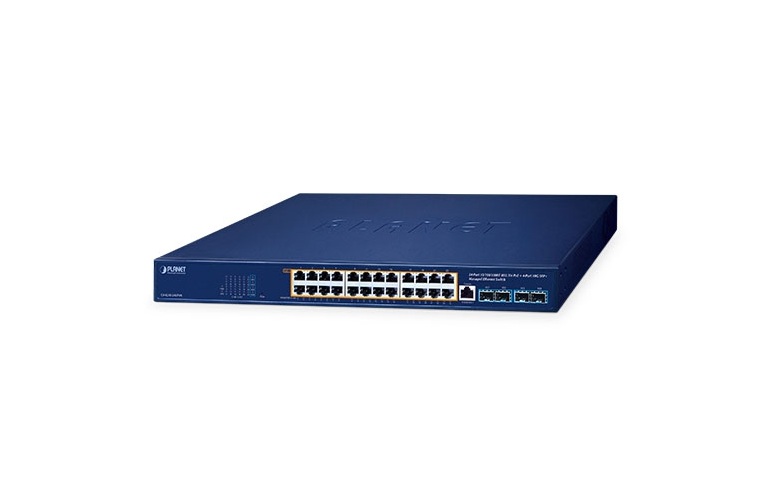

Switch Managed PoE++ PLANET GS-4210-24UP4X – 24 cổng RJ45 10/100/1000BASE-T hỗ trợ cấp nguồn PoE++ và 4 khe cắm quang 10G SFP+ uplink, tương thích với module SFP tốc độ 100Mbps, 1Gbps hoặc 2.5Gbps.
PLANET GS-4210-24UP4X là switch mạng Gigabit Ethernet Managed Layer 2/L4 được tích hợp công nghệ PoE++ theo chuẩn IEEE 802.3bt, phù hợp với hệ thống mạng doanh nghiệp, camera IP, WiFi chuyên nghiệp, điện thoại VoIP và các ứng dụng cần cấp nguồn công suất cao. Thiết bị có 24 cổng Gigabit Ethernet hỗ trợ PoE++ và 4 khe cắm quang 10G SFP+, đáp ứng nhu cầu kết nối nhiều thiết bị đầu cuối và truyền dữ liệu tốc độ cao về mạng trung tâm.
Với tổng ngân sách công suất PoE lên đến 720W, khả năng cấp nguồn tối đa 95W trên mỗi cổng và băng thông chuyển mạch 128Gbps, PLANET GS-4210-24UP4X phù hợp với những hệ thống mạng có mật độ thiết bị lớn. Các tính năng quản lý PoE thông minh, VLAN, QoS, bảo mật và giám sát từ xa giúp đơn giản hóa việc triển khai, quản lý và bảo trì hạ tầng mạng.
Thiết kế 24 cổng Gigabit PoE++ và 4 cổng quang 10G SFP+
PLANET GS-4210-24UP4X được trang bị 24 cổng RJ45 10/100/1000BASE-T hỗ trợ cấp nguồn PoE++, cho phép kết nối đồng thời nhiều thiết bị mạng qua cáp Ethernet. Các cổng mạng hỗ trợ tự động nhận diện tốc độ và chế độ kết nối, thuận tiện khi triển khai trong hệ thống có nhiều loại thiết bị đầu cuối.
Bên cạnh 24 cổng Gigabit Ethernet, thiết bị có 4 khe cắm quang 10G SFP+ dùng làm đường uplink tốc độ cao. Các khe cắm này hỗ trợ module quang 10Gbps và tương thích với module SFP tốc độ 100Mbps, 1Gbps hoặc 2.5Gbps theo thông số hỗ trợ.
Bốn cổng SFP+ có thể kết nối đến switch lõi, router, máy chủ hoặc các thiết bị mạng có giao diện tương thích. Nhờ đó, dữ liệu từ nhiều camera IP, Access Point WiFi và thiết bị đầu cuối có thể được tập trung qua đường truyền tốc độ cao.
Thiết kế nhiều cổng Gigabit kết hợp uplink 10G giúp PLANET GS-4210-24UP4X phù hợp với hệ thống mạng văn phòng, khách sạn, trường học, nhà xưởng, trung tâm thương mại và các công trình cần kết nối nhiều thiết bị cùng lúc.
Công nghệ PoE++ IEEE 802.3bt với tổng công suất 720W
Điểm nổi bật của PLANET GS-4210-24UP4X là khả năng cấp nguồn PoE++ theo chuẩn IEEE 802.3bt. Công nghệ Power over Ethernet cho phép truyền dữ liệu và điện năng qua cùng một cáp mạng, giúp giảm nhu cầu lắp đặt bộ nguồn riêng cho từng thiết bị.
Cả 24 cổng RJ45 đều hỗ trợ chức năng cấp nguồn PoE++. Mỗi cổng có thể cung cấp công suất tối đa 95W theo thông số thiết bị, phù hợp với các thiết bị đầu cuối có mức tiêu thụ điện cao.
Switch có tổng ngân sách công suất PoE lên đến 720W và tương thích ngược với các chuẩn IEEE 802.3at PoE+ và IEEE 802.3af PoE. Điều này cho phép triển khai nhiều loại thiết bị có yêu cầu nguồn điện khác nhau trên cùng hạ tầng mạng.
Các thiết bị có thể kết nối với PLANET GS-4210-24UP4X bao gồm:
- Camera IP hỗ trợ PoE và PoE+.
- Camera PTZ hoặc camera giám sát công suất cao tương thích PoE++.
- Access Point WiFi doanh nghiệp.
- Điện thoại VoIP hỗ trợ cấp nguồn qua Ethernet.
- Thiết bị mạng công suất cao hỗ trợ IEEE 802.3bt.
- Các thiết bị IoT, điều khiển và giám sát tương thích PoE.
Cần lưu ý rằng công suất 95W là mức tối đa trên mỗi cổng, không có nghĩa tất cả 24 cổng đều có thể đồng thời cấp 95W. Tổng công suất cấp cho các thiết bị phải nằm trong ngân sách PoE 720W. Khi thiết kế hệ thống, cần tính toán mức tiêu thụ điện thực tế của từng thiết bị để bảo đảm hoạt động ổn định.
Quản lý PoE thông minh và cấp nguồn linh hoạt
PLANET GS-4210-24UP4X tích hợp các chức năng quản lý PoE thông minh giúp quản trị viên kiểm soát nguồn điện, theo dõi trạng thái và xử lý sự cố trên các cổng kết nối.
Switch hỗ trợ quản lý ngân sách PoE theo chế độ tiêu thụ hoặc phân bổ công suất, cho phép thiết lập chính sách cấp nguồn phù hợp với nhu cầu sử dụng. Quản trị viên có thể giám sát tình trạng hoạt động của các cổng và điều chỉnh cấu hình để hạn chế việc sử dụng nguồn điện không hợp lý.
Active PoE Device Live Detection hỗ trợ kiểm tra trạng thái phản hồi của thiết bị được cấp nguồn. Khi phát hiện thiết bị không phản hồi theo điều kiện đã cấu hình, switch có thể thực hiện chu trình cấp lại nguồn PoE nhằm hỗ trợ khôi phục hoạt động.
PoE Power Recycling cho phép khởi động lại nguồn PoE theo lịch hằng ngày hoặc lịch được thiết lập trước. Chức năng này hữu ích đối với camera IP và Access Point WiFi lắp đặt ở vị trí khó tiếp cận.
PoE Schedule hỗ trợ thiết lập lịch cấp nguồn với các cấu hình thời gian riêng. Doanh nghiệp có thể điều chỉnh thời gian cấp nguồn phù hợp với lịch vận hành của hệ thống, giúp quản lý thiết bị thuận tiện hơn.
Thiết bị còn hỗ trợ các chế độ PoE nâng cao, bao gồm Standard, Legacy và UPoE theo cấu hình được hỗ trợ. Các chế độ này giúp tăng tính linh hoạt khi kết nối với những thiết bị đầu cuối khác nhau.
PoE Extended Mode hỗ trợ khoảng cách lên đến 250m
Trong các hệ thống camera IP hoặc WiFi triển khai trên khu vực rộng, khoảng cách từ switch đến thiết bị đầu cuối có thể vượt quá phạm vi kết nối Ethernet thông thường.
PLANET GS-4210-24UP4X hỗ trợ PoE Extended Mode với khoảng cách truyền dẫn lên đến 250m trong điều kiện phù hợp. Tính năng này cho phép mở rộng phạm vi triển khai nguồn và dữ liệu đến một số thiết bị đầu cuối mà không cần bổ sung switch trung gian tại mọi vị trí.
Chế độ mở rộng có thể hữu ích trong hệ thống camera giám sát tại nhà xưởng, kho hàng, bãi đỗ xe, khuôn viên trường học, khách sạn và các cơ sở có nhiều vị trí lắp đặt thiết bị.
Khi sử dụng PoE Extended Mode, cần lưu ý tốc độ truyền dữ liệu có thể bị giới hạn so với chế độ Gigabit thông thường. Khoảng cách thực tế còn phụ thuộc vào chất lượng cáp, điều kiện lắp đặt, mức tiêu thụ điện và yêu cầu của thiết bị đầu cuối.
Hiệu suất chuyển mạch 128Gbps và uplink 10G
PLANET GS-4210-24UP4X sử dụng kiến trúc chuyển mạch Store-and-Forward với băng thông chuyển mạch 128Gbps và tốc độ chuyển tiếp gói tin đạt 95,23Mpps đối với gói tin 64 byte.
Hiệu suất này giúp thiết bị xử lý lưu lượng từ nhiều cổng Gigabit đồng thời, phù hợp với mạng doanh nghiệp có nhiều camera IP, Access Point WiFi, máy tính và điện thoại IP.
Bảng địa chỉ MAC 16K cho phép switch học và quản lý địa chỉ MAC của các thiết bị kết nối. Bộ đệm dữ liệu 12Mbit hỗ trợ xử lý lưu lượng trong các tình huống nhiều cổng truyền dữ liệu đồng thời.
Bốn khe cắm quang 10G SFP+ cung cấp khả năng kết nối uplink tốc độ cao, giúp giảm nguy cơ nghẽn băng thông khi dữ liệu từ nhiều thiết bị đầu cuối được tập trung về mạng lõi.
Thiết bị hỗ trợ Flow Control theo chuẩn IEEE 802.3x trong chế độ full-duplex, góp phần kiểm soát luồng dữ liệu giữa các thiết bị mạng tương thích.
Quản lý VLAN và phân chia mạng doanh nghiệp
PLANET GS-4210-24UP4X hỗ trợ các tính năng quản lý Layer 2 giúp phân chia mạng thành các nhóm logic riêng biệt. Đây là giải pháp hữu ích khi một hệ thống mạng phục vụ đồng thời nhiều loại thiết bị và ứng dụng.
Thiết bị hỗ trợ IEEE 802.1Q Tagged VLAN, Q-in-Q VLAN, Protocol VLAN, Private VLAN và Management VLAN. Các tính năng này cho phép quản trị viên tổ chức mạng theo phòng ban, loại thiết bị hoặc yêu cầu bảo mật.
Ví dụ, hệ thống camera IP có thể được phân chia thành VLAN riêng với mạng máy tính nhân viên. Access Point WiFi dành cho khách có thể được cấu hình trên một VLAN độc lập với mạng nội bộ. Điện thoại VoIP cũng có thể được tổ chức riêng để thuận tiện quản lý lưu lượng thoại.
Q-in-Q VLAN hỗ trợ đóng gói thẻ VLAN trong những mô hình mạng cần phân tách lưu lượng của nhiều nhóm khách hàng hoặc khu vực trên cùng hạ tầng truyền dẫn.
Switch hỗ trợ tối đa 256 nhóm VLAN theo thông số sản phẩm, trong phạm vi 4094 VLAN ID. Việc phân chia VLAN phù hợp giúp giảm lưu lượng không cần thiết giữa các nhóm thiết bị và hỗ trợ áp dụng chính sách kiểm soát truy cập.
Kết nối dự phòng với ERPS và Link Aggregation
Đối với hệ thống mạng doanh nghiệp, khả năng duy trì kết nối khi xảy ra sự cố là yếu tố quan trọng. PLANET GS-4210-24UP4X hỗ trợ các giao thức dự phòng và quản lý đường truyền nhằm nâng cao tính liên tục của mạng.
Thiết bị hỗ trợ STP, RSTP và MSTP để ngăn ngừa vòng lặp Layer 2 trong các hệ thống có nhiều đường kết nối. RSTP hỗ trợ rút ngắn thời gian hội tụ so với STP truyền thống trong những điều kiện phù hợp, còn MSTP cho phép tổ chức các cây phủ theo nhóm VLAN.
Giao thức ERPS theo chuẩn ITU-T G.8032 hỗ trợ xây dựng mạng Ethernet dạng vòng. Khi một nhánh đường truyền gặp sự cố, cơ chế bảo vệ vòng có thể phục hồi kết nối với thời gian phục hồi dưới 450ms trong điều kiện thiết kế và cấu hình phù hợp.
Link Aggregation cho phép kết hợp nhiều cổng vật lý thành một liên kết logic nhằm tăng tổng băng thông và hỗ trợ dự phòng. Thiết bị hỗ trợ LACP theo IEEE 802.3ad và trunk tĩnh, với tối đa 8 nhóm liên kết và tối đa 8 cổng trong mỗi nhóm theo cấu hình hỗ trợ.
Các tính năng này hữu ích khi xây dựng hệ thống mạng có nhiều switch, kết nối quang dự phòng và yêu cầu giảm thiểu thời gian gián đoạn dịch vụ.
QoS và kiểm soát lưu lượng mạng
PLANET GS-4210-24UP4X tích hợp Quality of Service (QoS) để phân loại, ưu tiên và kiểm soát lưu lượng theo yêu cầu của từng ứng dụng.
Thiết bị hỗ trợ 8 hàng đợi ưu tiên và phân loại lưu lượng dựa trên các tiêu chí như cổng mạng, IEEE 802.1p CoS, DSCP và IP Precedence của gói tin IPv4/IPv6.
Các cơ chế lập lịch Strict Priority và Weighted Round Robin (WRR) cho phép quản trị viên lựa chọn phương thức xử lý lưu lượng phù hợp với chính sách mạng.
Tính năng giới hạn tốc độ đầu vào và đầu ra theo cổng giúp kiểm soát băng thông sử dụng. Storm Control hỗ trợ hạn chế ảnh hưởng của lưu lượng broadcast, multicast và unknown unicast bất thường.
QoS đặc biệt hữu ích trong các hệ thống sử dụng đồng thời camera IP, thoại VoIP, video trực tuyến và ứng dụng nghiệp vụ. Việc thiết lập chính sách ưu tiên phù hợp giúp cải thiện khả năng sử dụng tài nguyên mạng.
Tối ưu multicast cho camera IP và IPTV
Trong hệ thống camera IP, IPTV và truyền video, lưu lượng multicast có thể giúp phân phối một luồng dữ liệu đến nhiều thiết bị nhận. Nếu không được kiểm soát, lưu lượng này có thể truyền đến các cổng không cần nhận dữ liệu và làm tăng mức sử dụng băng thông.
PLANET GS-4210-24UP4X hỗ trợ IGMP Snooping phiên bản 2 và 3 cho IPv4, cùng MLD Snooping phiên bản 1 và 2 cho IPv6. Thiết bị cũng hỗ trợ IGMP Querier và quản lý nhóm multicast.
IGMP Snooping giúp switch xác định các cổng cần nhận luồng multicast IPv4, trong khi MLD Snooping hỗ trợ quản lý lưu lượng multicast IPv6. Các tính năng này giúp chuyển tiếp dữ liệu đến những cổng phù hợp thay vì phát tán không cần thiết trên toàn mạng.
Nhờ đó, switch phù hợp với các hệ thống camera giám sát, IPTV, truyền hình nội bộ và những ứng dụng phân phối video đến nhiều điểm nhận.
Bảo mật mạng với ACL và kiểm soát truy cập
PLANET GS-4210-24UP4X tích hợp nhiều tính năng bảo mật nhằm kiểm soát thiết bị kết nối, hạn chế truy cập trái phép và bảo vệ hạ tầng mạng.
Access Control List (ACL) hỗ trợ kiểm soát lưu lượng dựa trên địa chỉ IPv4, IPv6 và MAC. Các quy tắc ACL giúp quản trị viên xác định loại lưu lượng được phép hoặc bị hạn chế theo chính sách bảo mật.
Port Security và MAC filtering hỗ trợ kiểm soát địa chỉ MAC được phép hoạt động trên cổng mạng. IP-MAC port binding giúp liên kết thông tin địa chỉ IP, MAC và cổng trong các cấu hình được hỗ trợ.
DHCP Snooping giúp kiểm soát thông điệp DHCP không đáng tin cậy. DHCP Option 82 hỗ trợ bổ sung thông tin về vị trí kết nối trong những môi trường mạng phù hợp. ARP Inspection giúp kiểm tra thông tin ARP theo cơ chế bảo vệ được cấu hình, trong khi IP Source Guard hỗ trợ hạn chế một số dạng giả mạo địa chỉ IP.
Thiết bị hỗ trợ xác thực người dùng quản trị qua RADIUS và TACACS+. Ngoài ra, cơ chế phòng chống DoS giúp tăng cường bảo vệ trước một số kiểu lưu lượng có thể ảnh hưởng đến hoạt động mạng.
Quản lý và giám sát mạng tập trung
PLANET GS-4210-24UP4X hỗ trợ nhiều phương thức quản trị, bao gồm giao diện Web, console, Telnet và SNMP. Quản trị viên có thể cấu hình VLAN, QoS, PoE, bảo mật và các tính năng dự phòng thông qua giao diện phù hợp.
Thiết bị hỗ trợ quản lý IPv4/IPv6 dual-stack, cho phép vận hành trong hệ thống sử dụng IPv4, IPv6 hoặc đồng thời cả hai. SSHv2, TLSv1.2 và SNMPv3 hỗ trợ tăng cường bảo mật cho quá trình quản trị thiết bị.
Các tính năng RMON, SNMP Trap và Syslog giúp theo dõi trạng thái cổng, ghi nhận sự kiện và hỗ trợ xác định nguyên nhân sự cố. LLDP và LLDP-MED cung cấp thông tin về thiết bị lân cận, thuận tiện khi quản lý hệ thống có nhiều switch, điện thoại IP và thiết bị đầu cuối.
SFP-DDM hỗ trợ theo dõi các thông số chẩn đoán của module quang tương thích, bao gồm công suất quang phát, công suất quang thu và nhiệt độ module. Công cụ Cable Diagnostics và Remote Ping hỗ trợ kiểm tra kết nối trong quá trình bảo trì.
Thiết bị tương thích với các công cụ quản lý mạng của PLANET như Smart Discovery Utility, NMS và CloudNMS theo phiên bản hỗ trợ, giúp thuận tiện hơn trong việc triển khai và giám sát hạ tầng mạng.
Thiết kế tủ rack và hệ thống làm mát thông minh
PLANET GS-4210-24UP4X có thiết kế vỏ kim loại dạng rack 19 inch, chiều cao 1U, phù hợp lắp đặt trong tủ mạng tại văn phòng, phòng máy, khách sạn, trường học và nhà xưởng.
Thiết bị sử dụng nguồn điện AC 100–240V, 50/60Hz và được trang bị bốn quạt thông minh hỗ trợ tản nhiệt. Khi nhiều cổng PoE hoạt động đồng thời, hệ thống làm mát giúp duy trì điều kiện vận hành phù hợp.
Với mức tiêu thụ điện tối đa có thể đạt khoảng 775W khi tải đầy theo thông số phần cứng, việc tính toán công suất nguồn, thông gió và khả năng tản nhiệt của tủ rack là yếu tố cần thiết khi triển khai.
Thiết bị còn có các mức bảo vệ phần cứng theo thông số nhà sản xuất, bao gồm chống sét lan truyền ở chế độ common mode và differential mode, cùng bảo vệ chống phóng tĩnh điện qua tiếp xúc và phóng điện trong không khí.
Ứng dụng của Switch PLANET GS-4210-24UP4X
Hệ thống camera IP: 24 cổng PoE++ hỗ trợ kết nối và cấp nguồn cho camera tương thích. Các cổng quang 10G SFP+ có thể sử dụng làm uplink đến mạng trung tâm hoặc hệ thống ghi hình có giao diện phù hợp.
Hệ thống WiFi doanh nghiệp: Switch có thể cấp nguồn cho nhiều Access Point WiFi, giúp giảm nhu cầu sử dụng bộ nguồn riêng tại từng vị trí lắp đặt. Tổng công suất PoE cần được tính toán dựa trên mức tiêu thụ thực tế của các Access Point.
Mạng văn phòng và doanh nghiệp: VLAN, QoS và ACL giúp phân chia mạng máy tính, camera, điện thoại VoIP và WiFi thành các nhóm riêng biệt, thuận tiện cho việc quản lý và kiểm soát truy cập.
Khách sạn, trường học và trung tâm thương mại: Số lượng cổng Gigabit lớn giúp kết nối nhiều thiết bị đầu cuối, trong khi uplink 10G hỗ trợ tập trung lưu lượng về mạng trục.
Nhà xưởng và kho hàng: Công nghệ PoE++ giúp cấp nguồn cho thiết bị công suất cao tương thích. PoE Extended Mode có thể mở rộng khoảng cách kết nối trong điều kiện triển khai phù hợp.
Hạ tầng mạng cần tính liên tục cao: ERPS, Spanning Tree và Link Aggregation hỗ trợ xây dựng hệ thống có đường kết nối dự phòng, góp phần giảm nguy cơ gián đoạn khi xảy ra sự cố.
Khi triển khai PLANET GS-4210-24UP4X, cần xác định số lượng thiết bị PoE, tổng công suất tiêu thụ, lựa chọn module quang tương thích và xây dựng cấu hình VLAN, QoS, bảo mật cùng phương án dự phòng phù hợp với yêu cầu thực tế.
