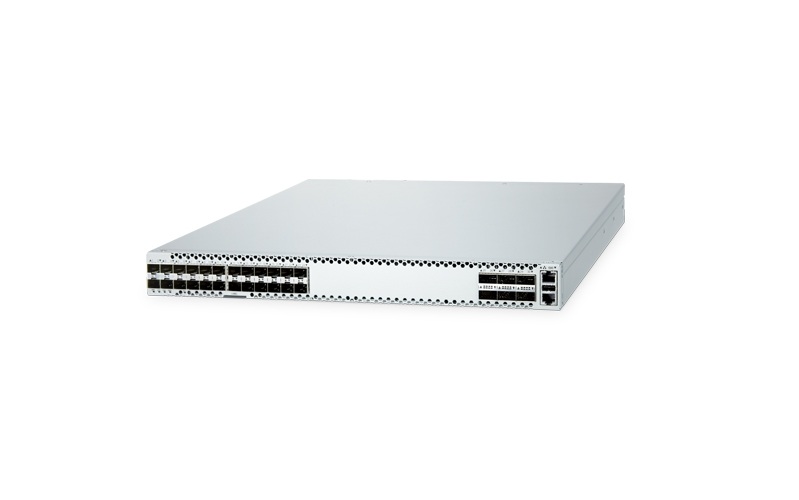

Switch Layer 3 Managed Data Center PLANET DCS-7342-24X6C – Thiết bị chuyển mạch trung tâm dữ liệu lớp 3 (Layer 3), có quản lý, gồm 24 cổng 10G SFP+ và 6 cổng 100G QSFP28
PLANET DCS-7342-24X6C là thiết bị chuyển mạch dữ liệu Layer 3 Managed được thiết kế dành cho trung tâm dữ liệu, hệ thống máy chủ, hạ tầng điện toán đám mây và mạng doanh nghiệp yêu cầu băng thông lớn. Sản phẩm kết hợp 24 cổng quang SFP+ 10Gbps với 6 cổng QSFP28 hỗ trợ 100Gbps/40Gbps, đáp ứng nhu cầu kết nối máy chủ tốc độ cao và xây dựng hệ thống mạng đường trục hiệu năng cao.
Switch PLANET DCS-7342-24X6C có băng thông chuyển mạch 1,7Tbps, tốc độ chuyển tiếp 600Mpps và khả năng xử lý lưu lượng lớn. Thiết bị tích hợp nhiều công nghệ mạng hiện đại như định tuyến IPv4/IPv6, BGP, IS-IS, VXLAN, EVPN, MLAG và VRF, phù hợp với kiến trúc mạng Spine-Leaf trong trung tâm dữ liệu.
Bên cạnh hiệu năng chuyển mạch, sản phẩm còn hỗ trợ stacking tối đa 8 thiết bị, nguồn điện dự phòng, quạt thay nóng và nhiều phương thức quản lý chuyên nghiệp. Đây là giải pháp phù hợp cho các hệ thống cần mở rộng hạ tầng mạng, tăng khả năng dự phòng và quản lý tập trung.

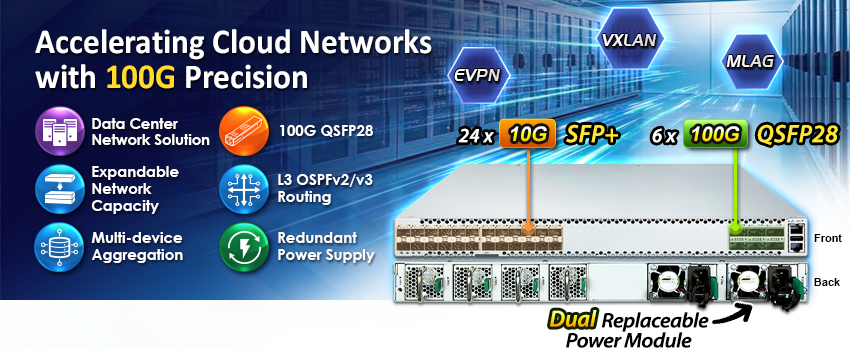

24 cổng quang SFP+ 10Gbps
PLANET DCS-7342-24X6C được trang bị 24 khe cắm quang SFP+ 10GBASE-X, hỗ trợ kết nối tốc độ 10Gbps đến máy chủ, switch truy cập, thiết bị lưu trữ và các hệ thống mạng tương thích.
Các khe SFP+ hỗ trợ module quang 10Gbps và tương thích với module SFP 1Gbps theo chuẩn được hỗ trợ. Quản trị viên có thể lựa chọn module quang phù hợp với loại cáp, khoảng cách truyền dẫn và yêu cầu triển khai thực tế.
Kết nối quang 10G giúp tăng băng thông giữa các thiết bị, giảm ảnh hưởng của nhiễu điện từ và phù hợp với môi trường phòng máy chủ có mật độ kết nối cao. Với 24 cổng SFP+ trên một thiết bị rack 1U, switch giúp tối ưu không gian lắp đặt và tăng mật độ kết nối quang.
6 cổng QSFP28 hỗ trợ 100Gbps và 40Gbps
Switch PLANET DCS-7342-24X6C tích hợp 6 cổng QSFP28 hỗ trợ kết nối Ethernet 100Gbps, đồng thời tương thích ngược với module QSFP+ 40Gbps theo chuẩn được hỗ trợ.
Các cổng QSFP28 có thể sử dụng làm uplink tốc độ cao để kết nối với switch lõi, switch Spine, hệ thống lưu trữ hoặc máy chủ có giao diện 100G. Nhờ đó, nhiều luồng dữ liệu từ các cổng 10G có thể được tổng hợp và truyền tải qua đường trục băng thông lớn.
Thiết bị cũng hỗ trợ kết nối breakout 100G thành 4 đường 25G thông qua module hoặc cáp tương thích. Giải pháp này giúp kết nối trực tiếp với các máy chủ hoặc switch Leaf sử dụng giao diện 25Gbps, tăng tính linh hoạt trong thiết kế hạ tầng mạng.
Băng thông chuyển mạch 1,7Tbps
PLANET DCS-7342-24X6C sở hữu băng thông chuyển mạch 1,7Tbps theo kiến trúc non-blocking, với tốc độ chuyển tiếp 600 triệu gói tin mỗi giây đối với gói tin 64 byte.
Hiệu năng này đáp ứng nhu cầu truyền tải dữ liệu đồng thời giữa máy chủ, hệ thống lưu trữ, thiết bị mạng và các nền tảng ứng dụng có lưu lượng lớn. Kiến trúc chuyển mạch Store-and-Forward kết hợp khả năng xử lý tốc độ cao giúp thiết bị phù hợp với môi trường trung tâm dữ liệu chuyên nghiệp.
Các thông số phần cứng nổi bật gồm:
- Bảng địa chỉ MAC hỗ trợ tối đa 128.000 địa chỉ.
- Bộ đệm dữ liệu chia sẻ 24MB.
- Bảng định tuyến IPv4 hỗ trợ tối đa 216K mục.
- Bảng định tuyến IPv6 hỗ trợ tối đa 108K mục.
- Bảng ARP hỗ trợ tối đa 32K mục.
- Hỗ trợ Jumbo Frame lên đến 10KB.
- Hỗ trợ điều khiển luồng IEEE 802.3x.
Những tính năng này giúp switch xử lý hiệu quả các luồng dữ liệu lớn, phù hợp với hệ thống máy chủ ảo hóa, điện toán đám mây và lưu trữ mạng tốc độ cao.
Định tuyến Layer 3 IPv4 và IPv6
PLANET DCS-7342-24X6C tích hợp các tính năng định tuyến Layer 3 bằng phần cứng, hỗ trợ tổ chức mạng thành nhiều phân đoạn và tối ưu luồng dữ liệu giữa các hệ thống.
Các giao thức định tuyến IPv4 được hỗ trợ gồm:
- Static Routing.
- RIP v1/v2.
- OSPFv2.
- IS-IS.
- BGP.
- VRRP hỗ trợ dự phòng gateway.
- ECMP cân bằng tải giữa các tuyến có chi phí tương đương.
- BFD hỗ trợ phát hiện nhanh sự cố đường truyền.
- Policy-Based Routing điều khiển đường đi theo chính sách.
Đối với IPv6, thiết bị hỗ trợ định tuyến tĩnh, RIPng, OSPFv3, IS-ISv6 và BGP4+. Các chức năng định tuyến này giúp xây dựng hệ thống mạng linh hoạt, hỗ trợ triển khai IPv4/IPv6 và đáp ứng yêu cầu mở rộng trong trung tâm dữ liệu.
Hỗ trợ VXLAN và EVPN cho mạng trung tâm dữ liệu
Một trong những tính năng quan trọng của PLANET DCS-7342-24X6C là hỗ trợ VXLAN và BGP EVPN, phục vụ triển khai kiến trúc mạng ảo hóa trong trung tâm dữ liệu.
VXLAN cho phép mở rộng mạng Layer 2 trên hạ tầng Layer 3, hỗ trợ tạo các mạng overlay độc lập với mạng vật lý bên dưới. Công nghệ này phù hợp với hệ thống máy chủ ảo hóa, nền tảng điện toán đám mây và môi trường có nhiều nhóm ứng dụng cần phân tách mạng.
BGP EVPN cung cấp cơ chế trao đổi thông tin MAC/IP và quản lý các kết nối overlay theo cấu hình tương thích. Khi kết hợp VXLAN với EVPN, quản trị viên có thể xây dựng hệ thống mạng ảo hóa linh hoạt, hỗ trợ mở rộng các miền mạng giữa nhiều thiết bị hoặc khu vực trong trung tâm dữ liệu.
Thiết bị cũng hỗ trợ các chức năng đường hầm như GRE và VRF, giúp triển khai các mô hình mạng ảo và phân tách định tuyến theo nhu cầu sử dụng.
MLAG tăng khả năng dự phòng kết nối
PLANET DCS-7342-24X6C hỗ trợ MLAG (Multi-Chassis Link Aggregation), cho phép thiết bị đầu cuối thiết lập liên kết gộp đến hai switch độc lập theo cấu hình được hỗ trợ.
MLAG giúp tăng khả năng dự phòng đường truyền và tận dụng các liên kết song song giữa máy chủ, switch truy cập và các thiết bị mạng khác. Khi một đường truyền hoặc một thiết bị gặp sự cố, hệ thống có thể tiếp tục sử dụng các liên kết còn hoạt động theo cơ chế dự phòng được triển khai.
Các chức năng MLAG hỗ trợ mô hình mạng có tính sẵn sàng cao, giảm phụ thuộc vào một switch duy nhất và phù hợp với hệ thống máy chủ, lưu trữ và các ứng dụng doanh nghiệp quan trọng.
Kiến trúc Spine-Leaf cho trung tâm dữ liệu
PLANET DCS-7342-24X6C phù hợp triển khai trong kiến trúc Spine-Leaf, một mô hình mạng thường được sử dụng trong trung tâm dữ liệu hiện đại.
Trong kiến trúc này, lớp Leaf kết nối trực tiếp với máy chủ, thiết bị lưu trữ và các thiết bị đầu cuối. Lớp Spine đảm nhiệm việc kết nối các switch Leaf với nhau thông qua những đường uplink tốc độ cao.
Các cổng QSFP28 100G của DCS-7342-24X6C hỗ trợ kết nối giữa các tầng mạng, trong khi 24 cổng SFP+ 10G đáp ứng nhu cầu kết nối quang đến các thiết bị sử dụng giao diện 10Gbps.
Khi kết hợp với BGP, ECMP, VXLAN, EVPN và MLAG, thiết bị hỗ trợ xây dựng hạ tầng mạng có khả năng mở rộng, tăng tính dự phòng và phân phối lưu lượng hiệu quả.
Hỗ trợ MPLS và VPN
PLANET DCS-7342-24X6C hỗ trợ các chức năng MPLS phục vụ xây dựng hạ tầng mạng có yêu cầu phân tách dịch vụ và chuyển tiếp lưu lượng theo nhãn.
Các tính năng MPLS được hỗ trợ gồm:
- MPLS Layer 2 VPN.
- MPLS Layer 3 VPN.
- VPLS.
- VPWS.
- MPLS Traffic Engineering.
- RSVP.
- LDP.
- MPLS QoS.
Những công nghệ này phù hợp với các mô hình mạng dịch vụ, mạng doanh nghiệp nhiều địa điểm và hạ tầng viễn thông cần triển khai các miền mạng riêng biệt trên cùng một hạ tầng truyền tải.
QoS và kiểm soát lưu lượng mạng
PLANET DCS-7342-24X6C tích hợp các cơ chế QoS nhằm phân loại, ưu tiên và kiểm soát lưu lượng theo yêu cầu của từng ứng dụng. Tính năng này giúp phân bổ tài nguyên mạng hợp lý cho các dịch vụ cần băng thông lớn hoặc yêu cầu độ trễ thấp.
Thiết bị hỗ trợ phân loại lưu lượng theo các trường thông tin của gói tin, thiết lập mức ưu tiên và giới hạn băng thông theo chính sách quản trị. Các cơ chế điều khiển lưu lượng giúp giảm nguy cơ nghẽn mạng khi nhiều ứng dụng hoạt động đồng thời.
Ngoài ra, thiết bị hỗ trợ Priority Flow Control (PFC), giúp kiểm soát luồng dữ liệu trên các lớp ưu tiên được cấu hình. Tính năng này hữu ích trong những môi trường cần hạn chế mất gói do tràn bộ đệm, đặc biệt khi triển khai các ứng dụng truyền tải dữ liệu chuyên dụng.
Bảo mật mạng và kiểm soát truy cập
PLANET DCS-7342-24X6C cung cấp nhiều tính năng bảo mật để kiểm soát quyền truy cập và tăng cường khả năng quản lý hệ thống mạng trung tâm dữ liệu.
Các chức năng bảo mật nổi bật gồm:
- Access Control List (ACL) để lọc lưu lượng theo chính sách.
- Hỗ trợ tối đa 512 mục ACL theo thông số phần cứng.
- DHCP Snooping hỗ trợ kiểm soát các thông điệp DHCP.
- Hỗ trợ quản lý và xác thực truy cập mạng.
- SSH hỗ trợ quản trị từ xa an toàn.
- SNMPv3 hỗ trợ quản lý mạng có xác thực và mã hóa.
- VRF và các cơ chế mạng ảo hỗ trợ phân tách lưu lượng.
Khi kết hợp với VXLAN, EVPN, VLAN và các chính sách định tuyến, thiết bị giúp xây dựng hệ thống mạng có khả năng phân tách dịch vụ và kiểm soát lưu lượng giữa các nhóm ứng dụng.
Stacking quản lý tập trung tối đa 8 thiết bị
PLANET DCS-7342-24X6C hỗ trợ stacking tối đa 8 thiết bị tương thích, cho phép nhiều switch được ảo hóa thành một thiết bị logic và quản lý bằng một địa chỉ IP.
Các thành viên trong cụm có thể kết nối với nhau thông qua cổng SFP+ 10G hoặc QSFP28 100G theo thiết kế và cấu hình được hỗ trợ. Cơ chế quản lý tập trung giúp giảm độ phức tạp khi vận hành nhiều switch, đồng thời thuận tiện mở rộng hệ thống khi nhu cầu kết nối tăng lên.
Tính năng stacking phù hợp với trung tâm dữ liệu, doanh nghiệp có nhiều tủ mạng và hệ thống cần quản lý tập trung nhiều thiết bị chuyển mạch.
Nguồn điện dự phòng và quạt thay nóng
PLANET DCS-7342-24X6C được trang bị hai module nguồn AC dự phòng, hỗ trợ điện áp đầu vào 100–240VAC, tần số 50/60Hz. Nguồn điện dạng module có thể thay nóng, thuận tiện cho công tác bảo trì và thay thế khi cần thiết.
Thiết bị sử dụng 4 module quạt có thể thay nóng, hỗ trợ tản nhiệt trong quá trình vận hành. Hệ thống giám sát nhiệt độ và quạt giúp phát hiện trạng thái bất thường, hỗ trợ duy trì điều kiện hoạt động phù hợp.
Cấu trúc nguồn và quạt dự phòng giúp tăng tính sẵn sàng của thiết bị, đặc biệt trong trung tâm dữ liệu và các hệ thống mạng cần hoạt động liên tục.
Quản lý và giám sát hệ thống mạng
PLANET DCS-7342-24X6C hỗ trợ nhiều phương thức quản lý và giám sát chuyên nghiệp, giúp quản trị viên theo dõi trạng thái thiết bị, cấu hình mạng và xử lý sự cố.
Các phương thức quản lý gồm:
- Giao diện dòng lệnh CLI qua Console, Telnet và SSH.
- SNMP v1/v2c/v3.
- NETCONF.
- RMON.
- sFlow v4/v5.
- Syslog và SNMP Trap.
- NTP/SNTP đồng bộ thời gian.
- Giám sát nhiệt độ, quạt và trạng thái nguồn.
- DDM theo dõi thông số module quang tương thích.
- Sao lưu và khôi phục cấu hình qua giao diện quản lý hoặc USB.
Các công cụ này giúp quản trị viên theo dõi lưu lượng, phân tích sự kiện, phát hiện lỗi phần cứng và hỗ trợ quản lý vận hành hệ thống mạng quy mô lớn.
Thiết kế rackmount 1U tiết kiệm không gian
PLANET DCS-7342-24X6C có thiết kế dạng rackmount 19 inch với chiều cao 1U, phù hợp lắp đặt trong tủ rack trung tâm dữ liệu và phòng máy chủ.
Kích thước thiết bị khoảng 440 × 410 × 44mm, trọng lượng khoảng 7,1kg. Thiết kế kim loại chắc chắn và mật độ cổng quang cao giúp tối ưu không gian lắp đặt trong các hệ thống có nhiều thiết bị chuyển mạch.
Công suất tiêu thụ tối đa khi tải đầy khoảng 427W. Thiết bị hỗ trợ bảo vệ chống tĩnh điện và tích hợp hệ thống quạt làm mát có thể thay nóng, phù hợp với môi trường vận hành chuyên nghiệp.
Thông số kỹ thuật Switch PLANET DCS-7342-24X6C
- Model: PLANET DCS-7342-24X6C.
- Loại thiết bị: Switch Layer 3 Managed Data Center.
- Cổng quang SFP+: 24 cổng 10GBASE-X.
- Tương thích module SFP: 1GBASE-X theo chuẩn hỗ trợ.
- Cổng QSFP28: 6 cổng 100Gbps, tương thích QSFP+ 40Gbps.
- Cổng quản lý: 1 RJ45 10/100/1000BASE-T.
- Cổng Console: 1 RJ45-to-DB9.
- Cổng USB: 1 USB 2.0 Type-A.
- Băng thông chuyển mạch: 1,7Tbps.
- Tốc độ chuyển tiếp: 600Mpps với gói tin 64 byte.
- Bảng địa chỉ MAC: 128K.
- Bảng định tuyến IPv4: 216K mục.
- Bảng định tuyến IPv6: 108K mục.
- Bảng ARP: 32K mục.
- Bảng multicast: 16K mục.
- Bảng ACL: 512 mục.
- Bộ đệm dữ liệu chia sẻ: 24MB.
- Jumbo Frame: 10KB.
- Định tuyến IPv4: Static Routing, RIP v1/v2, OSPFv2, IS-IS, BGP.
- Định tuyến IPv6: Static Routing, RIPng, OSPFv3, IS-ISv6, BGP4+.
- Công nghệ mạng ảo: VXLAN, EVPN, VRF, GRE.
- Dự phòng kết nối: MLAG, VRRP, ECMP, BFD.
- Hỗ trợ MPLS: L2VPN, L3VPN, VPLS, VPWS, MPLS TE, RSVP, LDP.
- Stacking: Tối đa 8 thiết bị tương thích.
- Quản lý: Console, Telnet, SSH, SNMP v1/v2/v3, NETCONF, RMON, sFlow.
- Nguồn điện: 2 module AC dự phòng, 100–240VAC, 50/60Hz.
- Công suất tiêu thụ tối đa: 427W.
- Quạt tản nhiệt: 4 module quạt thay nóng.
- Kích thước: 440 × 410 × 44mm.
- Trọng lượng: Khoảng 7,1kg.
- Kiểu lắp đặt: Tủ rack 19 inch, 1U.
- Nhiệt độ hoạt động: 0–50°C.
Ứng dụng thực tế của Switch PLANET DCS-7342-24X6C
Trung tâm dữ liệu và điện toán đám mây
Với 24 cổng SFP+ 10G và 6 cổng QSFP28 100G/40G, thiết bị phù hợp làm switch Leaf, Spine hoặc switch tổng hợp trong các hệ thống trung tâm dữ liệu. VXLAN, EVPN, BGP và MLAG hỗ trợ triển khai mạng ảo hóa và tăng khả năng dự phòng.
Hệ thống máy chủ và lưu trữ tốc độ cao
Switch hỗ trợ kết nối máy chủ, thiết bị NAS, hệ thống lưu trữ tập trung và các nền tảng ảo hóa. Các cổng 100G cung cấp băng thông lớn cho kết nối đường trục, giảm nguy cơ nghẽn mạng khi nhiều máy chủ trao đổi dữ liệu đồng thời.
Mạng doanh nghiệp quy mô lớn
Các tính năng định tuyến Layer 3, VRF, BGP, IS-IS và QoS giúp thiết bị phù hợp với doanh nghiệp có nhiều phân đoạn mạng, hệ thống máy chủ nội bộ và yêu cầu quản lý lưu lượng chuyên sâu.
Hạ tầng viễn thông và mạng dịch vụ
Khả năng hỗ trợ MPLS, VPN, VPLS và các giao thức định tuyến động giúp PLANET DCS-7342-24X6C phù hợp với những hệ thống cần phân tách dịch vụ và truyền tải dữ liệu giữa nhiều địa điểm.
Mạng Spine-Leaf và hệ thống ảo hóa
Các cổng QSFP28 100G, stacking, MLAG, VXLAN và EVPN giúp thiết bị đáp ứng nhu cầu triển khai kiến trúc mạng Spine-Leaf, mở rộng kết nối giữa các switch và hỗ trợ các nền tảng ứng dụng hiện đại.
