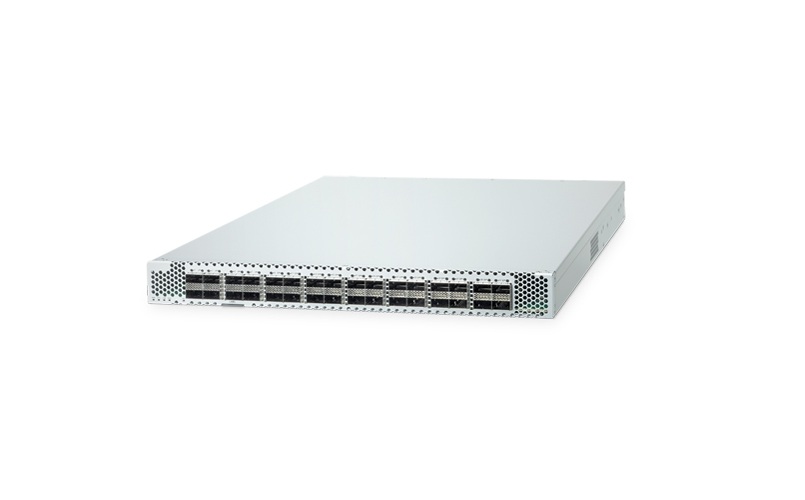

Switch Layer 3 Managed Data Center PLANET DCS-7342-32C – Thiết bị chuyển mạch trung tâm dữ liệu Layer 3, 32 cổng 100G QSFP28, có khả năng quản lý
PLANET DCS-7342-32C là thiết bị chuyển mạch quản lý Layer 3 dành cho trung tâm dữ liệu, được trang bị 32 cổng quang QSFP28 100Gbps, hỗ trợ kết nối tốc độ cao và xây dựng hạ tầng mạng có băng thông lớn. Thiết bị phù hợp với các hệ thống mạng lõi doanh nghiệp, trung tâm dữ liệu, mạng Spine-Leaf, hệ thống điện toán đám mây và hạ tầng máy chủ yêu cầu khả năng truyền tải dữ liệu ổn định.
Với kiến trúc chuyển mạch hiệu năng cao, khả năng định tuyến Layer 3, hỗ trợ VXLAN/EVPN và cơ chế dự phòng kết nối MLAG, PLANET DCS-7342-32C đáp ứng nhu cầu mở rộng mạng, tối ưu lưu lượng và nâng cao tính sẵn sàng của hệ thống.

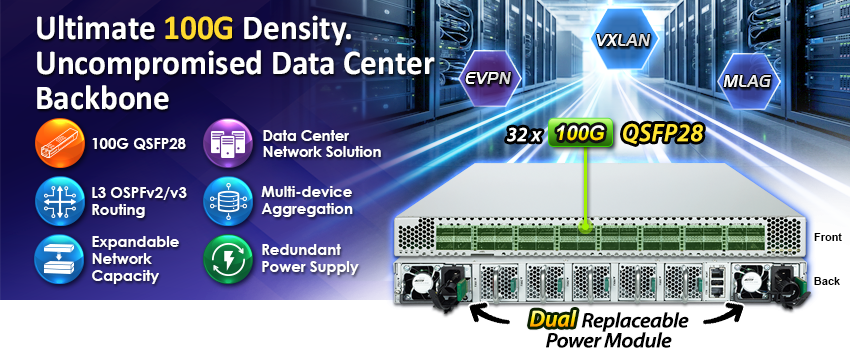

32 cổng QSFP28 100G – Kết nối tốc độ cao cho trung tâm dữ liệu
Switch PLANET DCS-7342-32C được trang bị 32 cổng QSFP28 hỗ trợ tốc độ 100Gbps, đồng thời tương thích với các module QSFP+ 40Gbps. Cấu hình mật độ cổng cao giúp kết nối trực tiếp với máy chủ hiệu năng cao, switch mạng lõi, switch Spine/Leaf và các hệ thống lưu trữ dữ liệu.
Các cổng QSFP28 hỗ trợ những giải pháp kết nối quang phù hợp với khoảng cách truyền dẫn và yêu cầu triển khai thực tế. Khi sử dụng cáp breakout tương thích, thiết bị có thể hỗ trợ các mô hình kết nối phân nhánh theo cấu hình được nhà sản xuất quy định.
Khả năng kết nối 100G giúp giảm số lượng thiết bị trung gian, tối ưu không gian tủ rack và đáp ứng nhu cầu truyền tải dữ liệu lớn trong môi trường trung tâm dữ liệu hiện đại.
Hiệu năng chuyển mạch 6,4Tbps
PLANET DCS-7342-32C sở hữu băng thông chuyển mạch không nghẽn 6,4Tbps và tốc độ chuyển tiếp đạt 2.800Mpps với gói tin 64 byte. Hiệu năng này hỗ trợ xử lý lưu lượng lớn giữa máy chủ, hệ thống lưu trữ và các lớp mạng trong trung tâm dữ liệu.
Thiết bị phù hợp với môi trường có mật độ kết nối cao, nhiều luồng dữ liệu đồng thời và yêu cầu độ trễ thấp. Bộ đệm dữ liệu 24MB giúp hỗ trợ xử lý các đợt lưu lượng tăng đột biến, trong khi khả năng xử lý khung Jumbo Frame lên đến 10KB đáp ứng nhu cầu truyền tải dữ liệu lớn trong những ứng dụng tương thích.
Định tuyến Layer 3 IPv4 và IPv6
Switch PLANET DCS-7342-32C hỗ trợ các chức năng định tuyến Layer 3, cho phép xây dựng hệ thống mạng nhiều lớp và tối ưu đường đi của dữ liệu. Thiết bị hỗ trợ định tuyến tĩnh IPv4/IPv6 cùng các giao thức định tuyến động như RIP, OSPF, IS-IS và BGP theo từng phiên bản giao thức tương thích.
Các tính năng định tuyến và quản lý đường đi bao gồm:
- Định tuyến tĩnh IPv4 và IPv6.
- Hỗ trợ giao thức định tuyến động OSPF, IS-IS và BGP.
- Hỗ trợ ECMP để phân phối lưu lượng qua nhiều đường đi.
- Hỗ trợ Policy-Based Routing và chính sách định tuyến.
- Hỗ trợ VRRP tăng khả năng dự phòng gateway.
- Hỗ trợ BFD cho việc phát hiện lỗi đường truyền nhanh trong các cấu hình tương thích.
Những chức năng này giúp quản trị viên thiết kế mạng linh hoạt, tăng khả năng mở rộng và nâng cao độ tin cậy cho hệ thống hạ tầng doanh nghiệp.
Hỗ trợ VXLAN, EVPN và kiến trúc Spine-Leaf
Trong các trung tâm dữ liệu hiện đại, VXLAN và EVPN là những công nghệ quan trọng để xây dựng mạng ảo hóa có khả năng mở rộng. PLANET DCS-7342-32C hỗ trợ VXLAN Layer 2/Layer 3 và BGP EVPN, giúp triển khai các phân đoạn mạng logic trên hạ tầng vật lý.
Thiết bị phù hợp với kiến trúc Spine-Leaf, trong đó lớp Leaf kết nối máy chủ và hệ thống lưu trữ, còn lớp Spine cung cấp kết nối tốc độ cao giữa các switch. Cấu trúc này hỗ trợ mở rộng băng thông theo nhu cầu và tối ưu luồng dữ liệu giữa các thành phần trong trung tâm dữ liệu.
Khả năng hỗ trợ VXLAN/EVPN cũng giúp triển khai các môi trường máy chủ ảo hóa, điện toán đám mây và hệ thống có yêu cầu phân tách mạng linh hoạt.
MLAG và dự phòng kết nối
PLANET DCS-7342-32C hỗ trợ Multi-Chassis Link Aggregation (MLAG), cho phép phối hợp nhiều switch để tăng khả năng dự phòng và duy trì kết nối khi một đường truyền hoặc thiết bị gặp sự cố theo cấu hình triển khai.
Kết hợp với LACP và các tính năng bảo vệ đường truyền, thiết bị hỗ trợ xây dựng hệ thống mạng có tính sẵn sàng cao, giảm nguy cơ gián đoạn dịch vụ và sử dụng hiệu quả các liên kết vật lý.
Switch còn hỗ trợ xếp chồng tối đa 8 thiết bị theo thông số của nhà sản xuất, cho phép quản lý nhiều switch như một hệ thống logic thống nhất thông qua các cổng QSFP28 100G. Tính năng này giúp đơn giản hóa quản trị và mở rộng hạ tầng khi nhu cầu kết nối tăng lên.
VLAN, QoS và quản lý lưu lượng
Switch Layer 3 PLANET DCS-7342-32C hỗ trợ các chức năng quản lý lưu lượng mạng, giúp phân chia hệ thống thành những miền mạng riêng biệt và kiểm soát việc truyền tải dữ liệu.
Các tính năng tiêu biểu gồm:
- Hỗ trợ tối đa 4K VLAN.
- VLAN IEEE 802.1Q và VLAN Q-in-Q.
- Hỗ trợ Private VLAN, Voice VLAN, Guest VLAN và MAC-based VLAN.
- Hỗ trợ STP, RSTP và MSTP giúp hạn chế vòng lặp mạng.
- Hỗ trợ Link Aggregation LACP.
- Hỗ trợ QoS và phân loại lưu lượng theo chính sách.
- Hỗ trợ Priority Flow Control (PFC) cho các môi trường mạng tương thích.
- Hỗ trợ IGMP Snooping, định tuyến multicast và các chức năng quản lý lưu lượng liên quan.
Những tính năng này giúp phân loại lưu lượng, ưu tiên các ứng dụng quan trọng và tối ưu việc sử dụng băng thông trong hệ thống mạng có nhiều dịch vụ hoạt động đồng thời.
Bảo mật mạng và kiểm soát truy cập
PLANET DCS-7342-32C tích hợp nhiều cơ chế bảo mật để hỗ trợ kiểm soát truy cập và hạn chế các nguy cơ ảnh hưởng đến hoạt động của mạng doanh nghiệp.
Thiết bị hỗ trợ ACL để lọc lưu lượng theo các tiêu chí như địa chỉ MAC, địa chỉ IP, giao thức, cổng và VLAN. Ngoài ra, các tính năng như IEEE 802.1X, xác thực RADIUS/TACACS+, DHCP Snooping, bảo vệ BPDU và chống vòng lặp giúp tăng cường khả năng kiểm soát hệ thống.
Các giao thức quản trị an toàn như SSH và SNMPv3 hỗ trợ quản lý thiết bị có kiểm soát. Quản trị viên có thể kết hợp những chức năng này với chính sách bảo mật tổng thể để bảo vệ hạ tầng mạng và tài nguyên dữ liệu.
Quản lý, giám sát và chẩn đoán hệ thống
Switch PLANET DCS-7342-32C hỗ trợ nhiều phương thức quản lý và giám sát, phù hợp với hệ thống mạng doanh nghiệp và trung tâm dữ liệu.
- Quản lý qua cổng Console, Telnet và SSH.
- Hỗ trợ SNMPv1/v2c/v3 và RMON.
- Hỗ trợ NETCONF cho quản lý cấu hình mạng.
- Hỗ trợ sFlow phục vụ giám sát lưu lượng.
- Hỗ trợ DHCP Client, Relay, Server và DHCP Snooping.
- Hỗ trợ NTP/SNTP đồng bộ thời gian hệ thống.
- Hỗ trợ ping, traceroute và DDM để kiểm tra kết nối, chẩn đoán lỗi và theo dõi thông số module quang.
- Theo dõi trạng thái nguồn, quạt và nhiệt độ, đồng thời cung cấp cảnh báo khi phát hiện bất thường.
Các công cụ quản lý giúp kỹ thuật viên giám sát trạng thái hoạt động, phát hiện sự cố và chủ động bảo trì hạ tầng mạng.
Nguồn điện dự phòng và thiết kế rack 1U
PLANET DCS-7342-32C hỗ trợ hai bộ nguồn dự phòng, giúp tăng khả năng duy trì hoạt động khi một nguồn gặp sự cố. Nguồn và các module quạt hỗ trợ thay nóng, thuận tiện cho công tác bảo trì và giảm thời gian gián đoạn khi cần thay thế linh kiện.
Thiết bị có kích thước 440 × 470 × 44 mm, thiết kế lắp tủ rack 19 inch với chiều cao 1U. Kiểu dáng này giúp tiết kiệm không gian trong phòng máy, đồng thời phù hợp với các hệ thống triển khai mật độ thiết bị cao.
Ứng dụng của Switch PLANET DCS-7342-32C
Với 32 cổng 100G QSFP28, hiệu năng chuyển mạch 6,4Tbps và bộ tính năng Layer 3 chuyên dụng, PLANET DCS-7342-32C phù hợp cho nhiều mô hình hạ tầng mạng:
- Trung tâm dữ liệu: Kết nối switch Spine/Leaf, máy chủ và hệ thống lưu trữ tốc độ cao.
- Mạng lõi doanh nghiệp: Xây dựng hạ tầng backbone có băng thông lớn và khả năng định tuyến linh hoạt.
- Điện toán đám mây: Hỗ trợ mạng ảo hóa VXLAN/EVPN và kết nối máy chủ mật độ cao.
- Hạ tầng ảo hóa: Phân tách mạng logic, quản lý lưu lượng và tăng khả năng mở rộng.
- Hệ thống xử lý dữ liệu lớn: Đáp ứng nhu cầu truyền tải dữ liệu dung lượng cao giữa các máy chủ và cụm lưu trữ.
- Mạng viễn thông và dịch vụ số: Xây dựng các lớp mạng tập trung cần hiệu năng cao, khả năng dự phòng và quản lý tập trung.
Thông số kỹ thuật Switch PLANET DCS-7342-32C
| Thông số | Chi tiết |
|---|---|
| Model | PLANET DCS-7342-32C |
| Loại thiết bị | Switch Managed Layer 3 Data Center |
| Cổng kết nối | 32 cổng QSFP28 100G |
| Tương thích tốc độ | Hỗ trợ QSFP+ 40G |
| Băng thông chuyển mạch | 6,4Tbps, non-blocking |
| Tốc độ chuyển tiếp | 2.800Mpps với gói tin 64 byte |
| Bộ đệm dữ liệu | 24MB |
| Bảng địa chỉ MAC | 128K entries |
| Bảng định tuyến | IPv4 216K, IPv6 108K entries |
| Công nghệ mạng | VXLAN, BGP EVPN, MLAG |
| Giao thức định tuyến | Static, RIP, OSPF, IS-IS, BGP |
| VLAN | Tối đa 4K VLAN |
| Xếp chồng | Tối đa 8 thiết bị theo cấu hình hỗ trợ |
| Nguồn điện | Hai nguồn dự phòng, hỗ trợ thay nóng |
| Quạt | 5 module quạt hỗ trợ thay nóng |
| Kích thước | 440 × 470 × 44 mm |
| Lắp đặt | Rack 19 inch, 1U |
| Nhiệt độ hoạt động | 0 đến 50°C |
Switch Layer 3 Managed Data Center PLANET DCS-7342-32C là giải pháp chuyển mạch 100G dành cho hạ tầng mạng cần mật độ cổng cao, băng thông lớn, định tuyến linh hoạt và khả năng mở rộng. Thiết bị hỗ trợ xây dựng mạng trung tâm dữ liệu hiện đại với các công nghệ VXLAN/EVPN, MLAG, VLAN, QoS và hệ thống nguồn dự phòng, phù hợp với yêu cầu triển khai mạng doanh nghiệp và điện toán đám mây.
