Layer 3 Managed PoE Switch PLANET GS-6311-24HP4X

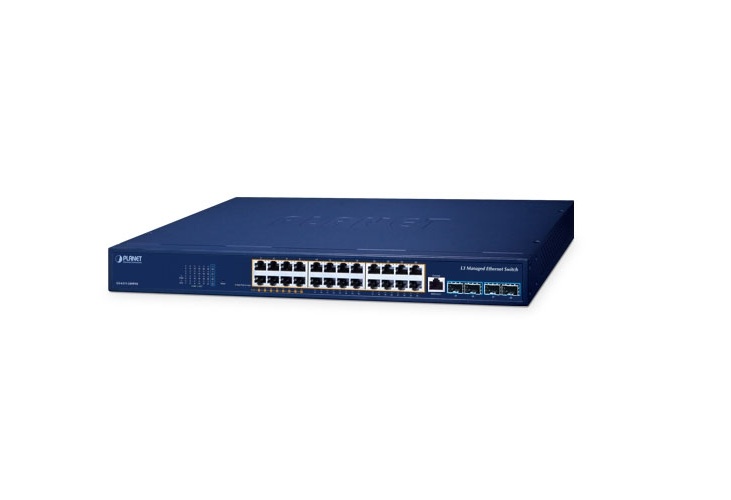

Switch Layer 3 Managed PoE PLANET GS-6311-24HP4X – Switch 24 cổng PoE++/PoE+ và 4 cổng SFP+ 10G

PLANET GS-6311-24HP4X là thiết bị switch Layer 3 Managed Gigabit tích hợp chức năng cấp nguồn qua Ethernet PoE++ và PoE+, phù hợp với hệ thống mạng doanh nghiệp, camera IP, WiFi doanh nghiệp, điện thoại VoIP và hạ tầng mạng cần quản lý tập trung.

Thiết bị được trang bị 24 cổng Gigabit Ethernet RJ45, trong đó 8 cổng đầu hỗ trợ chuẩn IEEE 802.3bt PoE++ với công suất tối đa 90W mỗi cổng, còn 16 cổng còn lại hỗ trợ IEEE 802.3at PoE+ với công suất tối đa 32W mỗi cổng. Tổng ngân sách nguồn PoE của switch lên đến 480W.

Bên cạnh đó, 4 khe cắm SFP+ hỗ trợ kết nối quang 1Gbps/10Gbps giúp mở rộng đường truyền đến switch trung tâm, máy chủ hoặc các thiết bị mạng tương thích. Khả năng định tuyến Layer 3, quản lý VLAN, QoS và bảo mật mạng giúp PLANET GS-6311-24HP4X đáp ứng nhu cầu xây dựng hạ tầng mạng linh hoạt, hiệu quả và dễ mở rộng.

24 cổng Gigabit Ethernet tích hợp PoE++ và PoE+

Switch PLANET GS-6311-24HP4X có 24 cổng 10/100/1000BASE-T RJ45, hỗ trợ truyền dữ liệu Gigabit Ethernet và cấp nguồn cho thiết bị đầu cuối qua cùng một cáp mạng.

Các cổng PoE được chia thành hai nhóm:

• Cổng 1–8: hỗ trợ IEEE 802.3bt PoE++, công suất tối đa 90W mỗi cổng.
• Cổng 9–24: hỗ trợ IEEE 802.3at PoE+, công suất tối đa 32W mỗi cổng.
• Tổng ngân sách PoE: lên đến 480W cho toàn bộ switch.

Cấu hình này cho phép kết nối đồng thời các thiết bị có mức tiêu thụ điện khác nhau, từ camera IP, điện thoại VoIP đến bộ phát WiFi công suất cao và các thiết bị mạng cần nguồn PoE++ tương thích.

Việc tích hợp dữ liệu và nguồn điện trên cùng cáp Ethernet giúp giảm nhu cầu sử dụng adapter riêng, đơn giản hóa hệ thống dây dẫn và thuận tiện khi triển khai thiết bị tại trần nhà, hành lang, khu vực giám sát hoặc những vị trí khó bố trí ổ điện.

Hỗ trợ PoE++ 90W cho thiết bị công suất cao

Tám cổng đầu tiên của PLANET GS-6311-24HP4X hỗ trợ IEEE 802.3bt PoE++, cung cấp công suất tối đa 90W mỗi cổng theo chuẩn được hỗ trợ.

PoE++ phù hợp với các thiết bị mạng cần nguồn công suất cao như bộ phát WiFi hiệu năng cao, camera PTZ có nhiều chức năng, thiết bị chiếu sáng mạng hoặc các thiết bị Ethernet tương thích với IEEE 802.3bt.

Những lợi ích nổi bật của PoE++:

• Cấp nguồn công suất cao qua cáp mạng.
• Giảm nhu cầu lắp đặt ổ điện tại vị trí thiết bị.
• Hỗ trợ triển khai thiết bị ở những vị trí khó cấp nguồn.
• Thuận tiện quản lý nguồn điện tập trung tại tủ mạng.
• Hỗ trợ giám sát và điều khiển cấp nguồn theo từng cổng.

Công suất thực tế phụ thuộc vào chuẩn PoE của thiết bị đầu cuối, chiều dài và chất lượng cáp mạng, cũng như tổng ngân sách nguồn còn lại của switch.

16 cổng PoE+ hỗ trợ công suất đến 32W

Ngoài 8 cổng PoE++, switch còn có 16 cổng hỗ trợ IEEE 802.3af/at PoE+, với công suất tối đa 32W mỗi cổng theo thông số thiết bị.

Nhóm cổng này phù hợp để cấp nguồn cho camera IP, điện thoại IP, bộ phát WiFi và các thiết bị mạng tương thích với chuẩn PoE/PoE+.

Kết hợp hai nhóm cổng PoE++ và PoE+ giúp doanh nghiệp triển khai nhiều loại thiết bị trên cùng một switch, đồng thời lựa chọn cổng phù hợp theo yêu cầu công suất.

Khi thiết kế hệ thống, cần tính tổng công suất tiêu thụ của các thiết bị đầu cuối để bảo đảm không vượt quá ngân sách PoE 480W của switch.

Quản lý nguồn PoE thông minh

PLANET GS-6311-24HP4X hỗ trợ các chức năng quản lý nguồn PoE, giúp quản trị viên kiểm soát hoạt động cấp nguồn trên từng cổng và theo dõi ngân sách điện năng của toàn hệ thống.

Các chức năng tiêu biểu gồm:

• Bật hoặc tắt PoE theo từng cổng.
• Kiểm soát tổng ngân sách nguồn PoE.
• Thiết lập mức giới hạn công suất cho cổng PoE.
• Ưu tiên cấp nguồn cho các cổng quan trọng.
• Phát hiện và phân loại thiết bị nhận nguồn PoE.
• Kiểm tra trạng thái hoạt động của thiết bị đầu cuối thông qua chức năng PD Alive Check.
• Lập lịch cấp nguồn PoE theo thời gian.

Chức năng PD Alive Check hỗ trợ phát hiện thiết bị đầu cuối không phản hồi và thực hiện hành động khôi phục theo cấu hình được hỗ trợ. Tính năng này hữu ích với hệ thống camera và WiFi triển khai tại nhiều vị trí, giúp giảm nhu cầu kiểm tra thủ công.

4 khe SFP+ hỗ trợ uplink quang 10Gbps

Switch PLANET GS-6311-24HP4X được trang bị 4 khe cắm SFP+ hỗ trợ kết nối 1Gbps/10Gbps. Các khe cắm này cho phép sử dụng module quang tương thích để kết nối switch đến mạng lõi, máy chủ hoặc các switch phân phối khác.

Kết nối SFP+ tốc độ cao giúp tập trung lưu lượng từ 24 cổng Gigabit, hỗ trợ giảm nguy cơ nghẽn băng thông trên đường uplink khi nhiều thiết bị truyền dữ liệu đồng thời.

Ứng dụng của các cổng SFP+ gồm:

• Kết nối uplink 10Gbps đến switch core.
• Kết nối các tủ mạng ở nhiều tầng hoặc khu vực.
• Mở rộng mạng quang giữa các tòa nhà.
• Kết nối đến máy chủ hoặc thiết bị mạng có giao diện quang tương thích.
• Xây dựng hệ thống mạng có băng thông đường trục cao.

Các khe SFP+ hỗ trợ module quang 10GBASE-SR/LR và tương thích với module SFP 1000BASE-SX/LX/BX phù hợp. Việc lựa chọn module cần căn cứ vào loại cáp quang, bước sóng, khoảng cách truyền dẫn và khả năng tương thích của thiết bị kết nối.

Hiệu năng chuyển mạch 128Gbps

PLANET GS-6311-24HP4X có băng thông chuyển mạch 128Gbps và tốc độ chuyển tiếp gói tin lên đến 95,23Mpps. Thiết bị được thiết kế để xử lý lưu lượng dữ liệu từ 24 cổng Gigabit Ethernet và các cổng uplink quang tốc độ cao.

Các thông số hiệu năng chính gồm:

• Băng thông chuyển mạch: 128Gbps.
• Tốc độ chuyển tiếp: 95,23Mpps.
• Bảng địa chỉ MAC: 16K.
• Bảng ARP: 8K.
• Bảng định tuyến: 6K.
• Bộ đệm dữ liệu chia sẻ: 12MB.
• Jumbo Frame: 12KB.

Những thông số này giúp switch đáp ứng nhu cầu kết nối nhiều thiết bị, truyền tải dữ liệu trong mạng LAN và liên kết với hạ tầng mạng trung tâm.

Định tuyến Layer 3 IPv4

Switch PLANET GS-6311-24HP4X hỗ trợ các chức năng định tuyến Layer 3, cho phép chuyển tiếp dữ liệu giữa các mạng con và VLAN theo cấu hình.

Các giao thức định tuyến IPv4 được hỗ trợ gồm Static Routing, RIP v1/v2 và OSPFv2. Các chức năng này giúp quản trị viên thiết kế hệ thống mạng phân tầng, tổ chức mạng theo phòng ban hoặc khu vực và kiểm soát luồng dữ liệu giữa các phân đoạn.

Lợi ích của định tuyến Layer 3:

• Hỗ trợ định tuyến giữa các VLAN.
• Phân chia mạng theo phòng ban hoặc chức năng.
• Tối ưu việc chuyển tiếp lưu lượng trong hệ thống mạng.
• Hỗ trợ triển khai mạng doanh nghiệp nhiều lớp.
• Tăng tính linh hoạt khi mở rộng hạ tầng.

Quản lý VLAN linh hoạt

PLANET GS-6311-24HP4X hỗ trợ nhiều tính năng VLAN giúp phân chia mạng theo nhóm thiết bị, người dùng hoặc dịch vụ.

Các tính năng gồm IEEE 802.1Q VLAN, Q-in-Q, GVRP, Private VLAN Edge, Protocol-Based VLAN, MAC-Based VLAN, IP Subnet-Based VLAN và Voice VLAN.

VLAN giúp tách biệt lưu lượng giữa các nhóm thiết bị, hạn chế lưu lượng quảng bá không cần thiết và hỗ trợ quản lý mạng rõ ràng hơn. Khi kết hợp với định tuyến Layer 3 và ACL, quản trị viên có thể kiểm soát việc trao đổi dữ liệu giữa các VLAN theo chính sách của doanh nghiệp.

QoS ưu tiên lưu lượng quan trọng

Tính năng Quality of Service (QoS) cho phép phân loại và ưu tiên lưu lượng mạng theo chính sách cấu hình. Thiết bị hỗ trợ 8 hàng đợi ưu tiên trên mỗi cổng cùng các cơ chế lập lịch như Strict Priority và Weighted Round Robin.

QoS giúp ưu tiên những ứng dụng nhạy cảm với độ trễ như thoại IP, hội nghị trực tuyến, truyền dữ liệu và video giám sát. Việc phân loại lưu lượng phù hợp góp phần nâng cao chất lượng dịch vụ khi nhiều thiết bị cùng sử dụng mạng.

Bảo mật và kiểm soát truy cập mạng

PLANET GS-6311-24HP4X tích hợp các chức năng bảo mật giúp quản trị viên kiểm soát truy cập và hạn chế lưu lượng không mong muốn.

Các tính năng bảo mật tiêu biểu gồm:

• Access Control List (ACL).
• IEEE 802.1X và xác thực qua RADIUS/TACACS+.
• Port Security và Port Isolation.
• DHCP Snooping.
• Dynamic ARP Inspection.
• IP Source Guard.
• IP-MAC-Port Binding.
• Storm Control.
• BPDU Guard và Root Guard.

Những chức năng này hỗ trợ quản lý quyền truy cập theo cổng và phân đoạn mạng, đồng thời góp phần bảo vệ hệ thống khỏi các kết nối trái phép và một số dạng lưu lượng bất thường.

Dự phòng mạng và quản lý tập trung

Switch hỗ trợ các giao thức STP, RSTP và MSTP nhằm hạn chế vòng lặp Layer 2. Giao thức ERPS theo tiêu chuẩn ITU-T G.8032 hỗ trợ triển khai mạng vòng có khả năng khôi phục kết nối khi xảy ra sự cố đường truyền.

Các phương thức quản lý bao gồm Web GUI, Console, Telnet, SNMP v1/v2c/v3, SSH và HTTPS/TLS. Thiết bị hỗ trợ các công cụ giám sát như RMON, Syslog, SNMP Trap và sFlow.

Quản trị viên có thể cấu hình VLAN, quản lý PoE, theo dõi trạng thái cổng, kiểm tra lưu lượng và giám sát hệ thống từ giao diện quản lý phù hợp.

Thiết kế chuẩn rack 1U, làm mát bằng quạt

PLANET GS-6311-24HP4X có thiết kế kim loại chuẩn rack 1U, phù hợp lắp đặt trong tủ mạng tại văn phòng, phòng máy chủ, phòng kỹ thuật và trung tâm dữ liệu.

Thiết bị sử dụng hai quạt làm mát để hỗ trợ tản nhiệt khi hoạt động với nhiều cổng Ethernet và chức năng cấp nguồn PoE. Khi lắp đặt, cần bảo đảm không gian thông gió phù hợp và sử dụng nguồn điện theo yêu cầu của nhà sản xuất.

Switch sử dụng nguồn AC 100–240V, tần số 50/60Hz, với công suất tiêu thụ hệ thống khoảng 15W khi chưa tính nguồn cấp PoE. Khi cấp nguồn cho thiết bị đầu cuối, tổng công suất tiêu thụ sẽ tăng theo tải PoE thực tế.

Ứng dụng của Switch PLANET GS-6311-24HP4X

Hệ thống camera IP

Kết nối camera IP PoE và PoE++ tương thích, hỗ trợ cấp nguồn tập trung và truyền dữ liệu qua cùng cáp Ethernet. Các cổng SFP+ giúp kết nối đường trục đến phòng giám sát hoặc switch trung tâm.

Hệ thống WiFi doanh nghiệp

Cấp nguồn cho các bộ phát WiFi hỗ trợ PoE+/PoE++ tương thích. Quản lý nguồn PoE tập trung giúp thuận tiện triển khai và giám sát các thiết bị tại nhiều vị trí.

Hệ thống điện thoại VoIP

Kết nối và cấp nguồn cho điện thoại IP hỗ trợ PoE, giảm nhu cầu sử dụng adapter riêng và đơn giản hóa hệ thống dây dẫn tại bàn làm việc.

Văn phòng, khách sạn và trung tâm thương mại

Tập trung kết nối camera, WiFi, điện thoại IP và các thiết bị mạng khác, đồng thời phân chia VLAN và quản lý lưu lượng theo từng nhóm dịch vụ.

Hạ tầng mạng doanh nghiệp

Sử dụng làm switch truy cập hoặc switch phân phối PoE trong hệ thống mạng nhiều lớp, kết hợp uplink SFP+ 10Gbps để kết nối với switch core và mở rộng băng thông đường trục.
