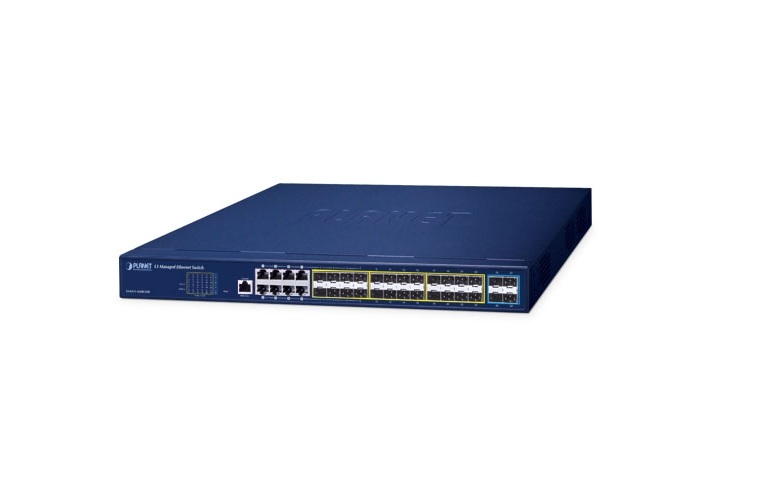

Layer 3 Managed Switch PLANET GS-6311-16S8C4XR

Switch Layer 3 Managed PLANET GS-6311-16S8C4XR – Switch quang 24 SFP, 8 cổng combo Gigabit và 4 cổng SFP+ 10G

PLANET GS-6311-16S8C4XR là thiết bị switch Layer 3 Managed Gigabit được thiết kế cho hệ thống mạng doanh nghiệp, trung tâm dữ liệu, nhà cung cấp dịch vụ mạng, viễn thông và các hạ tầng yêu cầu mật độ kết nối quang cao. Thiết bị kết hợp các cổng SFP quang, cổng Gigabit Ethernet RJ45/SFP dạng combo và cổng uplink SFP+ 10Gbps, đáp ứng nhu cầu kết nối linh hoạt và truyền tải dữ liệu tốc độ cao.

Switch được trang bị 24 cổng SFP hỗ trợ 100Mbps/1Gbps, 8 cổng Gigabit RJ45/SFP dạng combo dùng chung với các cổng 1–8 và 4 khe SFP+ hỗ trợ 1Gbps/10Gbps. Với băng thông chuyển mạch 128Gbps cùng các tính năng định tuyến Layer 3, VLAN, QoS và bảo mật, thiết bị phù hợp để xây dựng mạng quang tập trung và hệ thống mạng đường trục.

24 cổng SFP quang hỗ trợ 100Mbps/1Gbps

PLANET GS-6311-16S8C4XR cung cấp 24 giao diện SFP 100/1000BASE-X, cho phép sử dụng module quang tương thích để kết nối các thiết bị mạng qua cáp quang.

Các cổng SFP phù hợp với doanh nghiệp hoặc tổ chức cần triển khai nhiều đường truyền quang giữa các tủ mạng, tầng nhà, tòa nhà hoặc khu vực chức năng. Tùy theo module được lựa chọn, hệ thống có thể sử dụng cáp quang single-mode hoặc multi-mode với khoảng cách truyền dẫn phù hợp.

Ưu điểm của kết nối SFP quang:

• Hỗ trợ kết nối quang 100Mbps/1Gbps.
• Phù hợp với hệ thống mạng có nhiều điểm kết nối quang.
• Hạn chế ảnh hưởng của nhiễu điện từ trên đường truyền.
• Linh hoạt lựa chọn module theo loại cáp và khoảng cách.
• Thuận tiện mở rộng hạ tầng mạng quang khi nhu cầu tăng.

8 cổng Gigabit RJ45/SFP dạng combo

Switch PLANET GS-6311-16S8C4XR có 8 cổng Gigabit Ethernet RJ45 được dùng chung với các giao diện SFP tương ứng từ cổng 1 đến cổng 8. Đây là thiết kế combo, không phải 8 cổng RJ45 cộng thêm 8 cổng SFP độc lập.

Giao diện RJ45 hỗ trợ tốc độ 10/100/1000Mbps, thích hợp để kết nối máy tính, máy chủ, thiết bị mạng hoặc switch khác qua cáp Ethernet. Khi cần kết nối quang tại các vị trí tương ứng, người dùng có thể sử dụng giao diện SFP theo thiết kế của thiết bị.

Cấu hình combo giúp linh hoạt lựa chọn phương thức kết nối theo hạ tầng thực tế, đồng thời tận dụng hiệu quả không gian mặt trước của switch.

4 khe SFP+ hỗ trợ uplink 10Gbps

PLANET GS-6311-16S8C4XR được trang bị 4 khe SFP+ hỗ trợ kết nối 10Gbps và tương thích với module SFP 1Gbps phù hợp. Các khe cắm này có thể sử dụng làm đường uplink tốc độ cao đến switch core, máy chủ hoặc thiết bị mạng trung tâm.

Kết nối SFP+ giúp tập trung lưu lượng từ các cổng SFP và cổng Gigabit Ethernet, hỗ trợ giảm nguy cơ nghẽn băng thông trên đường truyền giữa các switch.

Ứng dụng phổ biến của cổng SFP+ gồm:

• Kết nối uplink 10Gbps đến switch trung tâm.
• Liên kết giữa các switch phân phối trong mạng doanh nghiệp.
• Kết nối các hệ thống máy chủ có giao diện quang tương thích.
• Mở rộng mạng quang giữa nhiều tầng hoặc tòa nhà.
• Triển khai đường trục tốc độ cao cho trung tâm dữ liệu và viễn thông.

Việc lựa chọn module SFP/SFP+ cần phù hợp với tốc độ, bước sóng, loại sợi quang và khoảng cách truyền dẫn yêu cầu.

Hiệu năng chuyển mạch 128Gbps

Switch PLANET GS-6311-16S8C4XR sở hữu băng thông chuyển mạch 128Gbps, tốc độ chuyển tiếp gói tin lên đến 95,23Mpps và bảng địa chỉ MAC 16K. Thiết bị hỗ trợ Jumbo Frame lên đến 12KB, phù hợp với nhiều ứng dụng truyền dữ liệu trong hệ thống mạng nội bộ.

Hiệu năng này giúp thiết bị xử lý lưu lượng từ các giao diện quang và cổng Ethernet, đáp ứng nhu cầu truyền tải dữ liệu giữa nhiều khu vực và kết nối đến mạng đường trục.

Với kiến trúc chuyển mạch Store-and-Forward, thiết bị hỗ trợ kiểm tra gói tin trước khi chuyển tiếp, góp phần duy trì hoạt động ổn định trong hệ thống mạng được cấu hình phù hợp.

Định tuyến Layer 3 IPv4 và IPv6

PLANET GS-6311-16S8C4XR hỗ trợ định tuyến Layer 3, cho phép chuyển tiếp lưu lượng giữa các VLAN và mạng con. Tính năng này giúp xây dựng hệ thống mạng phân tầng, phân chia theo phòng ban hoặc khu vực và quản lý luồng dữ liệu linh hoạt hơn.

Các giao thức định tuyến IPv4 gồm Static Routing, RIP v1/v2 và OSPFv2. Đối với IPv6, thiết bị hỗ trợ RIPng, OSPFv3 cùng các chức năng quản lý và xử lý lưu lượng IPv6 tương ứng.

Các lợi ích nổi bật:

• Hỗ trợ định tuyến giữa các VLAN.
• Phân chia mạng theo nhóm người dùng và chức năng.
• Quản lý luồng dữ liệu giữa các phân đoạn mạng.
• Hỗ trợ triển khai mạng doanh nghiệp nhiều lớp.
• Tăng khả năng mở rộng hạ tầng mạng.

Quản lý VLAN linh hoạt

Switch PLANET GS-6311-16S8C4XR hỗ trợ nhiều tính năng VLAN nhằm phân tách lưu lượng và đơn giản hóa việc quản trị hệ thống mạng.

Các tính năng gồm IEEE 802.1Q VLAN, Q-in-Q, GVRP, Private VLAN Edge, Protocol-Based VLAN, MAC-Based VLAN và IP Subnet-Based VLAN.

VLAN giúp phân chia mạng theo phòng ban, dịch vụ hoặc khu vực, giảm lưu lượng quảng bá không cần thiết và hỗ trợ áp dụng chính sách truy cập. Khi kết hợp với định tuyến Layer 3, quản trị viên có thể kiểm soát việc trao đổi dữ liệu giữa các VLAN theo yêu cầu vận hành.

Link Aggregation và dự phòng mạng

PLANET GS-6311-16S8C4XR hỗ trợ Link Aggregation theo chuẩn IEEE 802.3ad LACP và gộp liên kết tĩnh. Thiết bị hỗ trợ tối đa 64 nhóm trunk, mỗi nhóm có thể sử dụng tối đa 8 cổng theo cấu hình được hỗ trợ.

Các giao thức STP, RSTP và MSTP giúp ngăn ngừa vòng lặp Layer 2. Ngoài ra, ERPS theo tiêu chuẩn ITU-T G.8032 hỗ trợ xây dựng mạng vòng có khả năng khôi phục kết nối khi xảy ra sự cố đường truyền.

Các tính năng này phù hợp với hệ thống mạng cần tăng tính sẵn sàng, duy trì kết nối giữa các switch và giảm nguy cơ gián đoạn dịch vụ.

QoS ưu tiên lưu lượng mạng

Chức năng Quality of Service (QoS) cho phép phân loại và ưu tiên lưu lượng theo chính sách quản trị. Thiết bị hỗ trợ 8 hàng đợi ưu tiên trên mỗi cổng cùng các cơ chế lập lịch Strict Priority và Weighted Round Robin (WRR).

Các tiêu chí phân loại lưu lượng bao gồm IEEE 802.1p CoS/ToS và IPv4/IPv6 DSCP. QoS giúp ưu tiên các ứng dụng nhạy cảm với độ trễ như thoại IP, hội nghị trực tuyến, truyền dữ liệu và video.

Việc cấu hình QoS phù hợp giúp phân bổ tài nguyên mạng hiệu quả hơn trong môi trường có nhiều ứng dụng hoạt động đồng thời.

Bảo mật và kiểm soát truy cập

PLANET GS-6311-16S8C4XR tích hợp nhiều tính năng bảo mật nhằm kiểm soát thiết bị kết nối và hạn chế lưu lượng không mong muốn.

Các chức năng bảo mật tiêu biểu gồm:

• Access Control List (ACL) theo địa chỉ IP và MAC.
• Xác thực truy cập IEEE 802.1X.
• Xác thực người dùng qua RADIUS và TACACS+.
• DHCP Snooping và Dynamic ARP Inspection.
• IP Source Guard và IP-MAC-Port Binding.
• Port Isolation và kiểm soát lưu lượng bất thường.
• Storm Control giúp hạn chế broadcast, multicast và unknown unicast quá mức.

Những tính năng này hỗ trợ xây dựng chính sách truy cập theo cổng và phân đoạn mạng, góp phần nâng cao mức độ bảo vệ cho hạ tầng mạng doanh nghiệp.

Giám sát mạng và quản lý tập trung

Switch hỗ trợ nhiều phương thức quản lý gồm giao diện Web, Console, Telnet, SNMP v1/v2c/v3, SSHv2 và TLS. Các công cụ giám sát gồm RMON, Syslog, sFlow và SNMP Trap.

Thiết bị hỗ trợ quản lý IPv4/IPv6, chẩn đoán kết nối bằng Ping và Traceroute, cũng như giám sát thông số module quang tương thích thông qua Digital Diagnostic Monitoring (DDM).

Các chức năng này giúp quản trị viên kiểm tra trạng thái cổng, theo dõi lưu lượng, phát hiện sự cố đường truyền và quản lý thiết bị thuận tiện hơn.

Nguồn điện AC/DC dự phòng

PLANET GS-6311-16S8C4XR hỗ trợ hệ thống nguồn điện dự phòng kép, bao gồm nguồn AC 100–240V và nguồn DC 36–72V theo thông số nhà sản xuất. Thiết kế này phù hợp với những môi trường cần tăng khả năng duy trì hoạt động khi một nguồn điện gặp sự cố.

Khả năng sử dụng nguồn AC/DC giúp thiết bị linh hoạt hơn khi triển khai trong phòng máy chủ, hệ thống viễn thông hoặc hạ tầng mạng công nghiệp có sẵn nguồn DC phù hợp.

Khi lắp đặt, cần bảo đảm nguồn cấp đúng dải điện áp, đấu nối theo hướng dẫn kỹ thuật và sử dụng hệ thống phân phối điện đáp ứng yêu cầu vận hành.

Thiết kế chuẩn rack 1U

Switch có thiết kế kim loại chuẩn rack 1U, phù hợp lắp đặt trong tủ mạng tại phòng máy chủ, phòng kỹ thuật và trung tâm dữ liệu. Kích thước khoảng 440 × 260 × 44mm giúp thiết bị phù hợp với hệ thống rack tiêu chuẩn.

Thiết bị sử dụng hai quạt làm mát để hỗ trợ tản nhiệt khi vận hành. Cần bố trí không gian thông gió phù hợp và bảo đảm điều kiện môi trường theo yêu cầu của nhà sản xuất.

Ứng dụng của Switch PLANET GS-6311-16S8C4XR

Hạ tầng mạng quang doanh nghiệp

Kết nối nhiều thiết bị mạng bằng cáp quang, phù hợp với hệ thống có nhiều tủ mạng hoặc các khu vực làm việc phân tán.

Trung tâm dữ liệu và phòng máy chủ

Sử dụng các cổng SFP và SFP+ để kết nối thiết bị mạng quang, hệ thống máy chủ và switch đường trục tương thích.

Hệ thống mạng trường học và khuôn viên lớn

Kết nối các tủ mạng giữa nhiều tầng hoặc tòa nhà, sử dụng uplink 10Gbps để liên kết với switch trung tâm.

Nhà cung cấp dịch vụ và viễn thông

Phù hợp với hạ tầng cần mật độ cổng quang cao, quản lý VLAN, định tuyến Layer 3 và các tính năng kiểm soát lưu lượng.

Hệ thống mạng nhiều lớp

Triển khai làm switch phân phối hoặc switch tập trung quang, kết hợp định tuyến Layer 3, QoS, ACL và các cơ chế dự phòng để quản lý lưu lượng giữa nhiều phân đoạn mạng.
