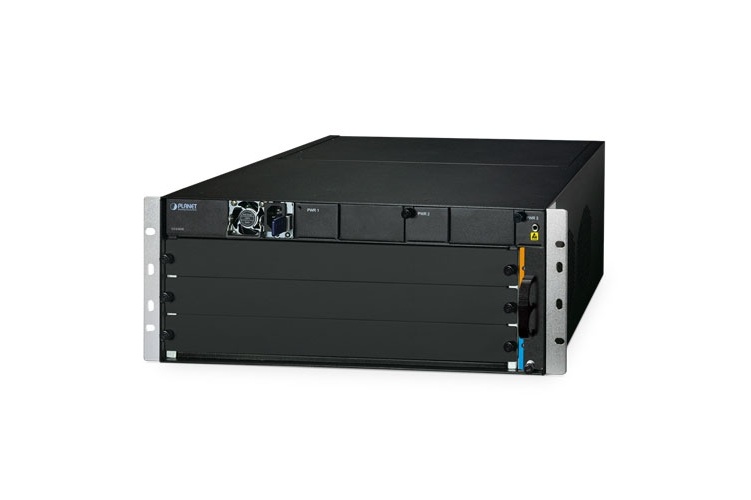

Switch Chassis Layer 3 Managed PLANET CS-6303R
PLANET CS-6303R là thiết bị chuyển mạch dạng chassis Layer 3 Managed, được thiết kế cho các hệ thống mạng doanh nghiệp quy mô lớn, trung tâm dữ liệu, mạng campus, nhà cung cấp dịch vụ Internet (ISP) và hạ tầng viễn thông. Sản phẩm nổi bật với thiết kế module linh hoạt, khả năng mở rộng mật độ cổng cao, quản lý mạng chuyên sâu và hỗ trợ nguồn điện dự phòng.
Khác với switch cố định thông thường, PLANET CS-6303R sử dụng kiến trúc chassis với 3 khe cắm module, cho phép kết hợp module quản lý và module chuyển mạch theo nhu cầu triển khai. Thiết kế này giúp doanh nghiệp linh hoạt lựa chọn số lượng cổng RJ45 Gigabit, cổng quang SFP, cổng SFP+ 10G, QSFP+ 40G hoặc module GPON tương thích.
Thiết bị hỗ trợ định tuyến Layer 3 IPv4/IPv6, VLAN, QoS, multicast, bảo mật mạng và các giao thức dự phòng. Các module có thể thay thế nóng, kết hợp với khả năng dự phòng bộ điều khiển và nguồn điện, giúp tăng tính sẵn sàng cho hệ thống mạng quan trọng.
Thiết kế chassis 3 khe cắm module linh hoạt
PLANET CS-6303R được thiết kế với 3 khe cắm module, hỗ trợ cấu hình tối đa 2 module quản lý và tối đa 2 module chuyển mạch theo cách bố trí khe được nhà sản xuất quy định.
Cấu trúc chassis cho phép doanh nghiệp lựa chọn các module phù hợp với yêu cầu sử dụng thực tế, thay vì phải sử dụng nhiều switch cố định có cấu hình cổng không linh hoạt. Khi cần mở rộng mạng, người quản trị có thể bổ sung hoặc thay đổi module tương thích để đáp ứng nhu cầu kết nối mới.
Các module quản lý có thể được triển khai theo cấu hình dự phòng kép, hỗ trợ chuyển đổi bộ điều khiển khi xảy ra sự cố. Những module chuyển mạch hỗ trợ thay thế nóng giúp thuận tiện cho việc bảo trì, nâng cấp và giảm ảnh hưởng đến hoạt động của hệ thống.
Khả năng mở rộng mật độ cổng mạng cao
Một ưu điểm của Switch Chassis PLANET CS-6303R là khả năng kết hợp nhiều loại module chuyển mạch, phù hợp với các hệ thống cần nhiều giao diện kết nối khác nhau.
Tùy theo module được lắp đặt, chassis có thể hỗ trợ các giao diện:
- Cổng RJ45 10/100/1000Mbps cho kết nối mạng đồng.
- Cổng quang SFP Gigabit cho kết nối cáp quang.
- Cổng quang SFP+ 10Gbps cho kết nối tốc độ cao.
- Cổng QSFP+ 40Gbps cho đường truyền băng thông lớn.
- Module GPON phục vụ các hệ thống truy nhập quang tương thích.
Theo cấu hình module được hỗ trợ, PLANET CS-6303R có khả năng mở rộng tối đa 120 cổng RJ45 Gigabit, 120 cổng SFP Gigabit, 40 cổng SFP+ 10G, 8 cổng QSFP+ 40G hoặc 48 cổng GPON. Các mức tối đa này phụ thuộc vào loại module và cách cấu hình chassis, không phải tất cả giao diện đều có thể đạt đồng thời mức tối đa.
Khả năng mở rộng giúp thiết bị phù hợp với những hệ thống mạng có mật độ kết nối lớn, cần tập trung nhiều đường truyền trong một thiết bị quản lý thống nhất.
Module quản lý và dự phòng bộ điều khiển
PLANET CS-6303R hỗ trợ tối đa 2 module quản lý, giúp xây dựng cấu hình dự phòng bộ điều khiển. Khi được lắp đặt và cấu hình phù hợp, hệ thống có thể hỗ trợ chuyển đổi tự động giữa bộ điều khiển chính và bộ điều khiển dự phòng khi xảy ra sự cố.
Các module quản lý cung cấp giao diện quản trị và các cổng phục vụ kết nối mạng, cấu hình hệ thống. Tùy chọn module như CS6-M24T8X và CS6-M24S8X tích hợp các cổng mạng Gigabit cùng cổng SFP+ 10G, hỗ trợ kết nối quản lý và truyền dữ liệu theo cấu hình tương ứng.
Cấu trúc quản lý dự phòng giúp tăng độ tin cậy cho hệ thống mạng, đặc biệt trong môi trường doanh nghiệp, trung tâm dữ liệu và hạ tầng viễn thông yêu cầu duy trì hoạt động liên tục.
Hiệu năng chuyển mạch và xử lý lưu lượng
PLANET CS-6303R sử dụng kiến trúc chuyển tiếp Store-and-Forward, hỗ trợ xử lý dữ liệu qua các module chuyển mạch được lắp đặt. Hiệu năng thực tế phụ thuộc vào loại module, số lượng module và cấu hình hệ thống.
Theo thông số nền tảng của dòng chassis, thiết bị hỗ trợ bảng địa chỉ MAC 32K, bảng định tuyến IPv4 16K, bảng định tuyến IPv6 16K và bộ đệm dữ liệu chia sẻ 32MB. Jumbo Frame hỗ trợ kích thước lên đến 9.216 byte.
Các thông số này giúp thiết bị phù hợp với những hệ thống có nhiều thiết bị đầu cuối, nhiều phân đoạn mạng và lưu lượng trao đổi dữ liệu lớn. Việc lựa chọn module chuyển mạch phù hợp sẽ quyết định số cổng khả dụng và hiệu năng cần thiết cho từng ứng dụng.
Định tuyến Layer 3 IPv4 và IPv6
PLANET CS-6303R tích hợp các tính năng định tuyến Layer 3, hỗ trợ trao đổi dữ liệu giữa các mạng con và VLAN. Thiết bị cho phép doanh nghiệp xây dựng kiến trúc mạng phân tầng, quản lý lưu lượng giữa các phòng ban hoặc khu vực và triển khai các chính sách định tuyến theo yêu cầu.
Các giao thức định tuyến IPv4 được hỗ trợ gồm:
- Static Routing.
- RIP v1/v2.
- OSPFv2.
- BGP.
- Policy-Based Routing.
- VRRP cho dự phòng gateway.
- Equal-Cost Routing hỗ trợ cân bằng tải giữa các tuyến có chi phí tương đương.
- BFD hỗ trợ phát hiện sự cố nhanh cho OSPF và BGP.
- Graceful Restart hỗ trợ duy trì khả năng định tuyến trong các tình huống khởi động lại giao thức được hỗ trợ.
Đối với IPv6, thiết bị hỗ trợ định tuyến tĩnh, RIPng, OSPFv3 và BGP4+. Các chức năng này giúp triển khai hạ tầng mạng tương thích IPv6, đáp ứng nhu cầu mở rộng địa chỉ và tích hợp các dịch vụ mạng hiện đại.
Hỗ trợ định tuyến multicast
PLANET CS-6303R hỗ trợ các giao thức định tuyến multicast PIM-DM, PIM-SM và PIM-SSM. Các giao thức này giúp phân phối luồng dữ liệu đến nhiều thiết bị nhận mà không cần tạo một luồng truyền riêng biệt cho từng thiết bị.
Ở lớp Layer 2, thiết bị hỗ trợ IGMP Snooping phiên bản 1/2/3 cho IPv4 và MLD Snooping phiên bản 1/2 cho IPv6. Tính năng Multicast VLAN Registration (MVR) giúp quản lý việc phân phối lưu lượng multicast giữa các VLAN được cấu hình.
Các chức năng multicast phù hợp với hệ thống IPTV, truyền hình IP, video streaming, hội nghị truyền hình và các ứng dụng phân phối nội dung trong mạng doanh nghiệp hoặc mạng viễn thông.
Quản lý VLAN và phân chia mạng linh hoạt
Switch chassis PLANET CS-6303R hỗ trợ nhiều tính năng VLAN nhằm phân chia hệ thống mạng vật lý thành các mạng logic độc lập. Quản trị viên có thể tạo VLAN riêng cho máy chủ, máy tính, điện thoại IP, camera và các dịch vụ mạng chuyên biệt.
Các tính năng VLAN nổi bật gồm:
- IEEE 802.1Q Tagged VLAN.
- IEEE 802.1ad Q-in-Q VLAN.
- GVRP hỗ trợ quản lý VLAN.
- Private VLAN.
- Hỗ trợ tối đa 4.000 nhóm VLAN.
- VLAN Routing cho phép định tuyến giữa các VLAN theo cấu hình.
Việc phân chia VLAN giúp giới hạn lưu lượng quảng bá, tăng khả năng quản lý và hỗ trợ áp dụng chính sách bảo mật riêng cho từng nhóm thiết bị. Kết hợp với chức năng định tuyến Layer 3, thiết bị đáp ứng nhu cầu tổ chức mạng trong các doanh nghiệp có nhiều phòng ban hoặc nhiều khu vực kết nối.
QoS và kiểm soát băng thông
PLANET CS-6303R hỗ trợ Quality of Service (QoS) để phân loại, ưu tiên và kiểm soát lưu lượng mạng theo yêu cầu ứng dụng. Tính năng này giúp phân bổ băng thông phù hợp cho các dịch vụ như thoại IP, video, dữ liệu doanh nghiệp và các ứng dụng cần độ trễ thấp.
Thiết bị hỗ trợ phân loại lưu lượng dựa trên VLAN, DSCP, IP Precedence, CoS và ACL. Quản trị viên có thể điều chỉnh mức ưu tiên và phân bổ tài nguyên mạng cho các loại dữ liệu khác nhau.
Các chức năng kiểm soát băng thông trên cổng giúp hạn chế tình trạng một nhóm thiết bị chiếm dụng quá nhiều tài nguyên. Nhờ đó, hệ thống có thể vận hành hiệu quả hơn khi nhiều luồng dữ liệu hoạt động đồng thời.
Bảo mật mạng và kiểm soát truy cập
PLANET CS-6303R cung cấp nhiều tính năng bảo mật nhằm kiểm soát quyền truy cập và hạn chế rủi ro trong hệ thống mạng doanh nghiệp.
Các tính năng bảo mật tiêu biểu gồm:
- IEEE 802.1X xác thực truy cập mạng.
- Access Control List (ACL) để lọc lưu lượng theo chính sách.
- RADIUS và TACACS+ hỗ trợ xác thực quản trị.
- SSHv2 hỗ trợ quản lý từ xa an toàn.
- SNMPv3 hỗ trợ quản lý mạng có xác thực và mã hóa.
- VLAN và Private VLAN hỗ trợ phân tách các nhóm thiết bị.
- BPDU Protection và Root Protection giúp tăng khả năng bảo vệ cấu trúc Spanning Tree.
Kết hợp với VLAN, định tuyến Layer 3 và các chính sách QoS, thiết bị hỗ trợ xây dựng hạ tầng mạng có khả năng kiểm soát truy cập và quản lý lưu lượng chặt chẽ.
Nguồn điện AC/DC dự phòng
PLANET CS-6303R được thiết kế với 3 vị trí lắp module nguồn, hỗ trợ cấu hình nguồn dự phòng theo yêu cầu hệ thống. Thiết bị sử dụng module nguồn AC 100–240V và hỗ trợ module DC 36–72V tương thích.
Nguồn điện dạng module có thể tháo lắp giúp thuận tiện cho công tác bảo trì và thay thế. Khi sử dụng cấu hình dự phòng phù hợp, hệ thống có thể duy trì hoạt động khi một nguồn cấp gặp sự cố.
Khả năng sử dụng nguồn AC hoặc DC giúp thiết bị phù hợp với nhiều môi trường triển khai, bao gồm trung tâm dữ liệu, phòng máy chủ, mạng viễn thông và các hạ tầng công nghệ thông tin cần độ tin cậy cao.
Quản lý và giám sát hệ thống mạng
PLANET CS-6303R hỗ trợ nhiều phương thức quản lý, giúp quản trị viên cấu hình và giám sát thiết bị thuận tiện.
Các phương thức quản lý gồm:
- Giao diện Web.
- CLI thông qua Telnet hoặc Console.
- SNMP và SNMPv3.
- SSHv2 cho quản lý từ xa an toàn.
- TLS 1.2 hỗ trợ bảo vệ phiên quản lý.
- Cổng quản lý RJ45 Gigabit trên module quản lý.
- Cổng Console RJ45-to-RS232.
- Cổng USB 2.0 trên module quản lý tương thích.
Các tính năng này hỗ trợ theo dõi trạng thái hoạt động, cấu hình mạng, giám sát sự kiện và xử lý sự cố. Việc sử dụng giao diện quản lý thống nhất giúp đơn giản hóa vận hành đối với các hệ thống mạng có nhiều module và yêu cầu cấu hình chuyên sâu.
Thiết kế rackmount 4U và module thay thế nóng
PLANET CS-6303R có thiết kế chassis lắp tủ rack 19 inch với chiều cao 4U, phù hợp với phòng máy chủ, trung tâm dữ liệu và tủ mạng chuyên dụng.
Thiết bị có kích thước khoảng 482,6 × 376,2 × 178,2mm khi lắp bộ gá rack. Khung chassis có trọng lượng khoảng 11kg khi chưa lắp module nguồn và module quản lý.
Hệ thống sử dụng một khay quạt có thể thay thế nóng, tích hợp hai quạt hướng trục hỗ trợ làm mát. Các module chuyển mạch được thiết kế để thay thế nóng theo cấu hình được hỗ trợ, giúp thuận tiện khi bảo trì và mở rộng.
Thiết kế chassis chuyên dụng phù hợp với những hệ thống cần tập trung nhiều cổng kết nối, yêu cầu tính linh hoạt và khả năng nâng cấp lâu dài.
Thông số kỹ thuật Switch Chassis PLANET CS-6303R
- Model: PLANET CS-6303R.
- Loại thiết bị: Switch Chassis Layer 3 Managed IPv4/IPv6.
- Tổng số khe module: 3.
- Số khe module quản lý tối đa: 2.
- Số khe module chuyển mạch tối đa: 2.
- Số vị trí lắp nguồn: 3.
- Cổng RJ45 Gigabit tối đa: 120, tùy cấu hình module.
- Cổng quang SFP Gigabit tối đa: 120, tùy cấu hình module.
- Cổng quang SFP+ 10G tối đa: 40, tùy cấu hình module.
- Cổng QSFP+ 40G tối đa: 8, tùy cấu hình module.
- Cổng GPON tối đa: 48, tùy cấu hình module.
- Bảng địa chỉ MAC: 32K.
- Bảng định tuyến IPv4: 16K.
- Bảng định tuyến IPv6: 16K.
- Bảng ARP: IPv4 16K, IPv6 8K.
- Bộ đệm dữ liệu chia sẻ: 32MB.
- VLAN: Tối đa 4.000 nhóm VLAN.
- Jumbo Frame: 9.216 byte.
- Định tuyến IPv4: Static Routing, RIP v1/v2, OSPFv2, BGP.
- Định tuyến IPv6: RIPng, OSPFv3, BGP4+.
- Multicast: PIM-DM, PIM-SM, PIM-SSM, IGMP Snooping, MLD Snooping, MVR.
- Nguồn điện AC: 100–240V, 50–60Hz.
- Nguồn điện DC: 36–72V với module tương thích.
- Công suất tiêu thụ: Dưới 350W theo thông số chassis.
- Hệ thống quạt: 1 khay quạt thay thế nóng, tích hợp 2 quạt hướng trục.
- Kích thước: 482,6 × 376,2 × 178,2mm.
- Chiều cao lắp rack: 4U.
- Nhiệt độ hoạt động: 0–50°C.
Ứng dụng thực tế của Switch Chassis PLANET CS-6303R
Mạng lõi doanh nghiệp
PLANET CS-6303R phù hợp triển khai làm switch lõi trong hệ thống doanh nghiệp có nhiều phòng ban, nhiều tủ mạng hoặc nhiều khu vực kết nối. Các tính năng định tuyến Layer 3, VLAN và QoS giúp quản lý lưu lượng hiệu quả.
Trung tâm dữ liệu và phòng máy chủ
Khả năng mở rộng nhiều loại module giúp thiết bị kết nối máy chủ, hệ thống lưu trữ và switch phân phối. Cấu hình nguồn dự phòng cùng module quản lý dự phòng hỗ trợ nâng cao tính sẵn sàng cho hạ tầng quan trọng.
Mạng campus và khu công nghiệp
Thiết bị phù hợp với trường học, bệnh viện, khu công nghiệp và tổ chức có nhiều tòa nhà hoặc khu vực cần kết nối tập trung. Các giao diện RJ45 Gigabit, SFP, SFP+ và QSFP+ cho phép lựa chọn phương thức kết nối phù hợp với từng phân đoạn mạng.
Mạng Metro Ethernet và nhà cung cấp dịch vụ Internet
Các giao thức định tuyến động, multicast và khả năng mở rộng cổng giúp PLANET CS-6303R đáp ứng nhu cầu tổng hợp lưu lượng và kết nối các phân đoạn mạng trong hạ tầng viễn thông.
Hệ thống truy nhập quang GPON
Khi được lắp module GPON tương thích, chassis có thể phục vụ các mô hình mạng truy nhập quang FTTx. Việc tích hợp module GPON cùng các giao diện Ethernet giúp linh hoạt triển khai các hệ thống cung cấp dịch vụ dữ liệu và kết nối quang.
