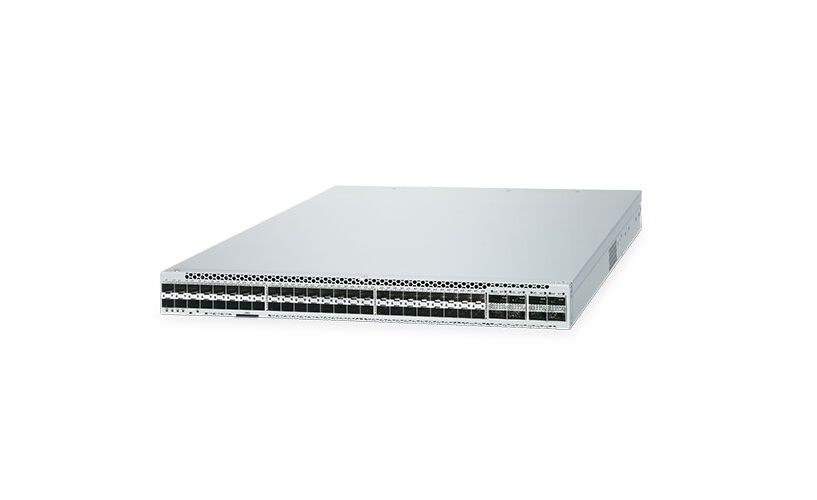

Switch Layer 3 Managed Data Center PLANET DCS-7342-48Y8C – Thiết bị chuyển mạch trung tâm dữ liệu Layer 3, có khả năng quản lý, gồm 48 cổng 25G SFP28 và 8 cổng 100G/40G QSFP28
PLANET DCS-7342-48Y8C là thiết bị chuyển mạch Layer 3 Managed chuyên dụng cho trung tâm dữ liệu, hệ thống máy chủ, hạ tầng điện toán đám mây và mạng doanh nghiệp quy mô lớn. Sản phẩm được thiết kế với mật độ cổng tốc độ cao, khả năng định tuyến nâng cao và nguồn điện dự phòng, đáp ứng yêu cầu xây dựng hạ tầng mạng có hiệu năng cao và khả năng mở rộng linh hoạt.
Switch PLANET DCS-7342-48Y8C được trang bị 48 cổng quang SFP28 25Gbps và 8 cổng QSFP28 100Gbps, tương thích với module SFP+ 10Gbps và QSFP+ 40Gbps theo chuẩn hỗ trợ. Với băng thông chuyển mạch 4Tbps và tốc độ chuyển tiếp 2.000Mpps, thiết bị phù hợp cho các hệ thống có lưu lượng dữ liệu lớn, nhiều máy chủ kết nối đồng thời và yêu cầu băng thông đường trục cao.
Sản phẩm hỗ trợ định tuyến Layer 3 IPv4/IPv6, các giao thức BGP và IS-IS, công nghệ VXLAN/EVPN, MLAG, VRF và stacking. Đây là những tính năng quan trọng giúp triển khai kiến trúc Spine-Leaf, kết nối máy chủ tốc độ cao và quản lý các phân đoạn mạng trong trung tâm dữ liệu hiện đại.
48 cổng quang SFP28 25Gbps
PLANET DCS-7342-48Y8C tích hợp 48 khe cắm quang SFP28 25GBASE-X, cho phép kết nối máy chủ, hệ thống lưu trữ và các thiết bị mạng có giao diện 25Gbps. Mật độ cổng cao giúp tập trung nhiều kết nối trong một thiết bị rack 1U, tiết kiệm không gian tủ mạng và giảm độ phức tạp của hệ thống cáp.
Các cổng SFP28 hỗ trợ module quang 25Gbps và tương thích với module SFP+ 10Gbps theo chuẩn được hỗ trợ. Nhờ đó, doanh nghiệp có thể triển khai các kết nối 25G cho máy chủ mới trong khi vẫn duy trì khả năng kết nối với hạ tầng 10G hiện có.
Kết nối 25Gbps đặc biệt phù hợp với máy chủ ảo hóa, nền tảng điện toán đám mây, hệ thống lưu trữ tập trung và các ứng dụng xử lý dữ liệu lớn. So với kết nối 10Gbps, giao diện 25Gbps cung cấp băng thông cao hơn cho từng máy chủ, hỗ trợ giảm nguy cơ nghẽn mạng khi truyền tải dữ liệu lớn.
8 cổng QSFP28 100Gbps và uplink tốc độ cao
Switch PLANET DCS-7342-48Y8C được trang bị 8 cổng QSFP28 100Gbps, tương thích ngược với module QSFP+ 40Gbps theo chuẩn hỗ trợ. Các cổng này có thể được sử dụng để kết nối với switch Spine, switch lõi, hệ thống lưu trữ hoặc các thiết bị mạng tốc độ cao khác.
Với uplink 100Gbps, nhiều luồng dữ liệu từ các cổng SFP28 25G có thể được tổng hợp và truyền tải đến lớp mạng phía trên với băng thông lớn. Điều này giúp thiết kế hệ thống mạng nhiều tầng hiệu quả hơn, đặc biệt trong các trung tâm dữ liệu có mật độ máy chủ cao.
Các cổng QSFP28 cũng hỗ trợ breakout 100G thành 4 kết nối 25G khi sử dụng cáp hoặc module tương thích. Tính năng này giúp mở rộng số lượng kết nối đến máy chủ hoặc switch có giao diện 25Gbps, linh hoạt theo kiến trúc mạng thực tế.
Băng thông chuyển mạch 4Tbps
PLANET DCS-7342-48Y8C sở hữu băng thông chuyển mạch 4Tbps theo kiến trúc non-blocking, với tốc độ chuyển tiếp đạt 2.000 triệu gói tin mỗi giây. Hiệu năng này đáp ứng nhu cầu truyền tải dữ liệu đồng thời giữa nhiều máy chủ, hệ thống lưu trữ và các phân đoạn mạng tốc độ cao.
Thiết bị hỗ trợ bảng địa chỉ MAC lên đến 96K mục, bộ đệm dữ liệu chia sẻ 10MB và Jumbo Frame lên đến 9KB. Các thông số này giúp switch xử lý hiệu quả lưu lượng lớn trong môi trường trung tâm dữ liệu, nơi nhiều thiết bị thường xuyên trao đổi dữ liệu giữa các máy chủ và hệ thống lưu trữ.
Kiến trúc Store-and-Forward hỗ trợ kiểm tra gói tin trước khi chuyển tiếp, góp phần đảm bảo tính toàn vẹn dữ liệu trong quá trình truyền tải. Với băng thông 4Tbps, DCS-7342-48Y8C phù hợp triển khai làm switch Leaf, switch Spine hoặc switch tổng hợp trong hệ thống mạng tốc độ cao.
Định tuyến Layer 3 IPv4 và IPv6
PLANET DCS-7342-48Y8C tích hợp các tính năng định tuyến Layer 3, hỗ trợ quản lý lưu lượng giữa nhiều VLAN và mạng con. Thiết bị phù hợp với trung tâm dữ liệu và doanh nghiệp cần xây dựng kiến trúc mạng phân tầng, tăng hiệu quả truyền tải dữ liệu và quản lý các tuyến kết nối phức tạp.
Các giao thức định tuyến IPv4 được hỗ trợ gồm:
- Static Routing.
- OSPFv2.
- IS-IS.
- BGP.
- Equal-Cost Routing (ECMP) để cân bằng tải giữa các tuyến có chi phí tương đương.
- Policy-Based Routing để điều khiển đường đi theo chính sách.
- BFD hỗ trợ phát hiện nhanh sự cố kết nối cho các giao thức định tuyến tương thích.
Đối với IPv6, thiết bị hỗ trợ định tuyến tĩnh, OSPFv3, RIPng, BGP4 và BGP4+. Khả năng định tuyến kép IPv4/IPv6 giúp hệ thống thích ứng với hạ tầng mạng hiện tại và hỗ trợ triển khai IPv6 khi có nhu cầu.
Hỗ trợ VXLAN và EVPN cho mạng ảo hóa
PLANET DCS-7342-48Y8C hỗ trợ VXLAN và EVPN VXLAN, đáp ứng nhu cầu xây dựng mạng overlay trong trung tâm dữ liệu và môi trường điện toán đám mây.
VXLAN cho phép mở rộng mạng Layer 2 trên nền hạ tầng Layer 3, giúp tạo các miền mạng ảo độc lập và phân tách lưu lượng giữa các nhóm ứng dụng. Công nghệ này đặc biệt hữu ích khi hệ thống có nhiều máy chủ ảo hóa, dịch vụ đám mây hoặc ứng dụng cần di chuyển giữa các máy chủ mà vẫn duy trì cấu trúc mạng logic.
EVPN VXLAN hỗ trợ trao đổi thông tin mạng ảo và quản lý khả năng kết nối giữa các thiết bị tương thích. Thiết bị còn hỗ trợ VXLAN Layer 2, định tuyến VXLAN Layer 3 Gateway và VXLAN IPv6 trên hạ tầng IPv4 theo các tính năng được hỗ trợ.
Những công nghệ này giúp quản trị viên triển khai mạng trung tâm dữ liệu linh hoạt, thuận tiện mở rộng và phù hợp với kiến trúc mạng hiện đại.
MLAG tăng khả năng dự phòng kết nối
PLANET DCS-7342-48Y8C hỗ trợ MLAG (Multi-Chassis Link Aggregation), cho phép thiết bị đầu cuối thiết lập liên kết gộp đến hai switch độc lập theo cấu hình tương thích.
MLAG giúp tăng khả năng dự phòng đường truyền, tận dụng các liên kết song song và hạn chế phụ thuộc vào một switch duy nhất. Khi một đường truyền hoặc một thiết bị gặp sự cố, các liên kết còn hoạt động có thể tiếp tục chuyển tiếp dữ liệu theo cơ chế dự phòng được triển khai.
Tính năng này phù hợp với hệ thống máy chủ, thiết bị lưu trữ và mạng trung tâm dữ liệu yêu cầu tính sẵn sàng cao. Khi kết hợp với BGP, ECMP và các giao thức định tuyến Layer 3, MLAG hỗ trợ xây dựng kiến trúc mạng linh hoạt và dễ mở rộng.
Stacking quản lý tập trung
Switch PLANET DCS-7342-48Y8C hỗ trợ stacking phần cứng, cho phép kết hợp tối đa 2 thiết bị tương thích thành một thiết bị logic và quản lý qua một địa chỉ IP.
Các thiết bị trong cụm có thể kết nối bằng giao diện SFP28 25G hoặc QSFP28 100G/40G theo cấu hình được hỗ trợ. Kiến trúc stacking dạng vòng giúp tăng khả năng dự phòng kết nối giữa các thành viên trong cụm.
Quản lý tập trung giúp đơn giản hóa việc cấu hình, giám sát và mở rộng hệ thống khi số lượng switch tăng lên. Đây là giải pháp phù hợp với trung tâm dữ liệu, mạng doanh nghiệp và hệ thống cần quản trị nhiều thiết bị chuyển mạch theo một cấu trúc thống nhất.
VLAN và phân tách mạng linh hoạt
PLANET DCS-7342-48Y8C hỗ trợ tối đa 4.000 VLAN ID, cho phép chia hệ thống mạng thành các nhóm logic riêng biệt theo ứng dụng, máy chủ hoặc dịch vụ.
Các tính năng VLAN nổi bật gồm:
- IEEE 802.1Q Tagged VLAN.
- IEEE 802.1ad Q-in-Q.
- Flexible Q-in-Q.
- VLAN Mapping 1:1 và N:1.
- Multicast VLAN Registration (MVR).
- Hỗ trợ VLAN định tuyến và phân tách mạng theo cấu hình.
VLAN giúp giảm lưu lượng quảng bá không cần thiết, phân tách các nhóm thiết bị và hỗ trợ triển khai chính sách truy cập phù hợp. Khi kết hợp với VXLAN, EVPN và VRF, thiết bị có thể đáp ứng những mô hình phân tách mạng phức tạp trong trung tâm dữ liệu.
QoS ưu tiên lưu lượng và kiểm soát băng thông
PLANET DCS-7342-48Y8C tích hợp Quality of Service (QoS), giúp phân loại và ưu tiên dữ liệu theo yêu cầu của từng ứng dụng. Tính năng này đặc biệt quan trọng trong môi trường có nhiều máy chủ và các dịch vụ cần băng thông ổn định.
Các tính năng QoS bao gồm:
- 8 hàng đợi ưu tiên phần cứng trên mỗi cổng.
- Hỗ trợ Strict Priority, Priority Queuing và Weighted Round Robin.
- Phân loại lưu lượng theo IEEE 802.1p CoS, DSCP, ToS, VLAN ID, địa chỉ MAC/IP và giao thức.
- Giới hạn băng thông theo cổng, luồng dữ liệu hoặc VLAN.
- Traffic Shaping và điều chỉnh mức ưu tiên.
- Hỗ trợ Tail Drop và WRED.
- Kiểm soát lưu lượng broadcast, multicast và Destination Lookup Failure.
Những cơ chế này giúp phân bổ băng thông hiệu quả, ưu tiên dữ liệu quan trọng và hạn chế ảnh hưởng của lưu lượng bất thường đến hoạt động chung của hệ thống mạng.
Bảo mật mạng và kiểm soát truy cập
PLANET DCS-7342-48Y8C tích hợp các tính năng bảo mật nhằm kiểm soát quyền truy cập, hạn chế lưu lượng không hợp lệ và bảo vệ hạ tầng mạng trung tâm dữ liệu.
Các chức năng bảo mật nổi bật gồm:
- IEEE 802.1X xác thực truy cập mạng.
- RADIUS và TACACS+ hỗ trợ xác thực quản trị.
- Access Control List (ACL) lọc gói tin theo địa chỉ MAC, IP, giao thức, cổng và VLAN.
- DHCP Snooping hỗ trợ kiểm soát thông điệp DHCP.
- IP Source Guard hỗ trợ ngăn chặn giả mạo địa chỉ IP.
- ARP Inspection kiểm tra các gói ARP theo chính sách.
- Port Security và giới hạn số lượng địa chỉ MAC.
- Port Isolation hỗ trợ cách ly các cổng mạng.
- Hỗ trợ IEEE 802.1AE MACsec theo tính năng tương thích.
- Cơ chế bảo vệ trước một số kiểu tấn công DoS/DDoS.
Các tính năng này giúp tăng cường khả năng kiểm soát truy cập và giảm nguy cơ ảnh hưởng đến hoạt động của hệ thống mạng.
Nguồn điện dự phòng và quạt thay nóng
PLANET DCS-7342-48Y8C được trang bị hai module nguồn AC DCS-PWR800AC, hỗ trợ nguồn điện đầu vào 100–240VAC, 50/60Hz. Thiết bị sử dụng cấu hình nguồn dự phòng 1+1, giúp duy trì hoạt động khi một module nguồn gặp sự cố, với điều kiện module còn lại đáp ứng tải thực tế.
Các module nguồn và module quạt hỗ trợ thay nóng, thuận tiện cho công tác bảo trì và thay thế mà không cần tháo toàn bộ thiết bị khỏi tủ rack.
Hệ thống làm mát có khả năng giám sát nhiệt độ và trạng thái quạt, đồng thời điều chỉnh tốc độ quạt theo điều kiện hoạt động. Thiết kế này phù hợp với môi trường trung tâm dữ liệu có mật độ kết nối cao và yêu cầu vận hành liên tục.
Quản lý và giám sát hệ thống mạng
PLANET DCS-7342-48Y8C hỗ trợ nhiều phương thức quản lý để thuận tiện cấu hình, giám sát và bảo trì thiết bị.
Các phương thức quản lý gồm:
- CLI qua Console, Telnet và SSH.
- SNMP v1/v2c/v3.
- NETCONF.
- RMON giám sát hoạt động mạng.
- Syslog và SNMP Trap ghi nhận, cảnh báo sự kiện.
- sFlow và Port Mirroring hỗ trợ giám sát, phân tích lưu lượng.
- FTP/TFTP hỗ trợ truyền tệp cấu hình và cập nhật.
- NTP đồng bộ thời gian.
- DDM giám sát thông số module quang tương thích.
- Giám sát nhiệt độ, trạng thái quạt và nguồn điện.
Những tính năng này giúp quản trị viên theo dõi trạng thái cổng, phát hiện sự cố, phân tích lưu lượng và quản lý cấu hình trong hệ thống mạng có quy mô lớn.
Thiết kế rackmount 1U tiết kiệm không gian
PLANET DCS-7342-48Y8C có thiết kế kim loại dạng rackmount 19 inch với chiều cao 1U, phù hợp lắp đặt trong tủ rack trung tâm dữ liệu và phòng máy chủ.
Kích thước thiết bị khoảng 440 × 400 × 44mm, trọng lượng khoảng 8,1kg khi lắp hai module nguồn. Thiết kế nhỏ gọn nhưng có mật độ cổng cao giúp tối ưu không gian lắp đặt và thuận tiện quản lý hệ thống cáp quang.
Thiết bị tích hợp hai module quạt có thể thay nóng cùng hai module nguồn AC dự phòng. Công suất tiêu thụ tối đa theo thông số nhà sản xuất khoảng 207W ở trạng thái tải đầy.
Thông số kỹ thuật Switch PLANET DCS-7342-48Y8C
- Model: PLANET DCS-7342-48Y8C.
- Loại thiết bị: Switch Layer 3 Managed Data Center.
- Cổng quang SFP28: 48 cổng 25GBASE-X.
- Tương thích module SFP+: 10GBASE-X theo chuẩn hỗ trợ.
- Cổng QSFP28: 8 cổng 100Gbps, tương thích QSFP+ 40Gbps.
- Cổng quản lý: 1 RJ45 10/100/1000BASE-T.
- Cổng Console: 1 RJ45-to-RS232.
- Cổng USB: 1 USB 2.0 Type-A.
- Băng thông chuyển mạch: 4Tbps.
- Tốc độ chuyển tiếp: 2.000Mpps.
- Bảng địa chỉ MAC: 96K.
- Bảng ARP: 100K.
- Bảng định tuyến IPv4: 128K mục.
- Bảng định tuyến IPv6: 64K mục.
- Bộ đệm dữ liệu chia sẻ: 10MB.
- Jumbo Frame: 9KB.
- VLAN: Tối đa 4.000 VLAN ID.
- Định tuyến IPv4: Static Routing, OSPFv2, IS-IS, BGP.
- Định tuyến IPv6: Static Routing, OSPFv3, RIPng, BGP4/BGP4+.
- Công nghệ mạng ảo: VXLAN, EVPN VXLAN, GRE.
- Dự phòng kết nối: MLAG, ECMP, BFD và VRRP theo tính năng hỗ trợ.
- Stacking: Tối đa 2 thiết bị tương thích.
- QoS: 8 hàng đợi ưu tiên phần cứng trên mỗi cổng.
- Bảo mật: ACL, IEEE 802.1X, RADIUS, TACACS+, DHCP Snooping, IP Source Guard và ARP Inspection.
- Quản lý: Console, Telnet, SSH, SNMP v1/v2c/v3, NETCONF, RMON và sFlow.
- Nguồn điện: 2 module AC DCS-PWR800AC, 100–240VAC.
- Công suất tiêu thụ tối đa: Khoảng 207W ở tải đầy.
- Quạt tản nhiệt: 2 module quạt thay nóng.
- Kích thước: 440 × 400 × 44mm.
- Trọng lượng: Khoảng 8,1kg với hai module nguồn.
- Kiểu lắp đặt: Tủ rack 19 inch, 1U.
- Nhiệt độ hoạt động: 0–50°C.
Ứng dụng thực tế của Switch PLANET DCS-7342-48Y8C
Trung tâm dữ liệu và điện toán đám mây
Với 48 cổng 25G SFP28 và 8 cổng QSFP28 100G/40G, thiết bị phù hợp làm switch Leaf, Spine hoặc switch tổng hợp trong trung tâm dữ liệu. Các công nghệ VXLAN, EVPN, BGP và MLAG hỗ trợ triển khai mạng ảo hóa, phân tách lưu lượng và tăng khả năng dự phòng.
Hệ thống máy chủ và lưu trữ tốc độ cao
Switch hỗ trợ kết nối máy chủ, hệ thống NAS, thiết bị lưu trữ tập trung và nền tảng ảo hóa có giao diện 25Gbps. Các cổng 100G cung cấp băng thông lớn để kết nối lên tầng mạng lõi, hạn chế nguy cơ nghẽn khi nhiều máy chủ trao đổi dữ liệu đồng thời.
Mạng doanh nghiệp quy mô lớn
Các tính năng định tuyến Layer 3, VLAN, QoS, MLAG và stacking giúp thiết bị phù hợp với doanh nghiệp có nhiều hệ thống máy chủ, phân đoạn mạng và ứng dụng nghiệp vụ quan trọng.
Hạ tầng viễn thông và truyền tải dữ liệu
Khả năng định tuyến động IPv4/IPv6, hỗ trợ multicast và kết nối 100G giúp PLANET DCS-7342-48Y8C đáp ứng nhu cầu xây dựng đường trục mạng tốc độ cao và tổng hợp lưu lượng từ nhiều phân đoạn.

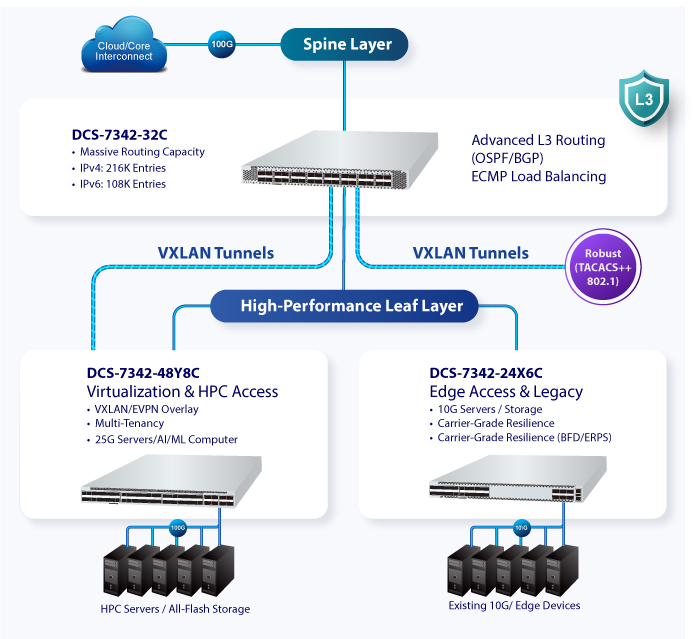

Kiến trúc Spine-Leaf
Thiết bị phù hợp triển khai trong mô hình Spine-Leaf, trong đó các cổng 25G kết nối máy chủ hoặc switch Leaf, còn các cổng 100G đảm nhiệm liên kết giữa các tầng mạng. Kết hợp với ECMP, BGP, VXLAN/EVPN và MLAG, hệ thống có thể mở rộng linh hoạt theo nhu cầu tăng trưởng lưu lượng.
